MANUAL DE UTILIZADOR CFT910/4SX/1 CANDY

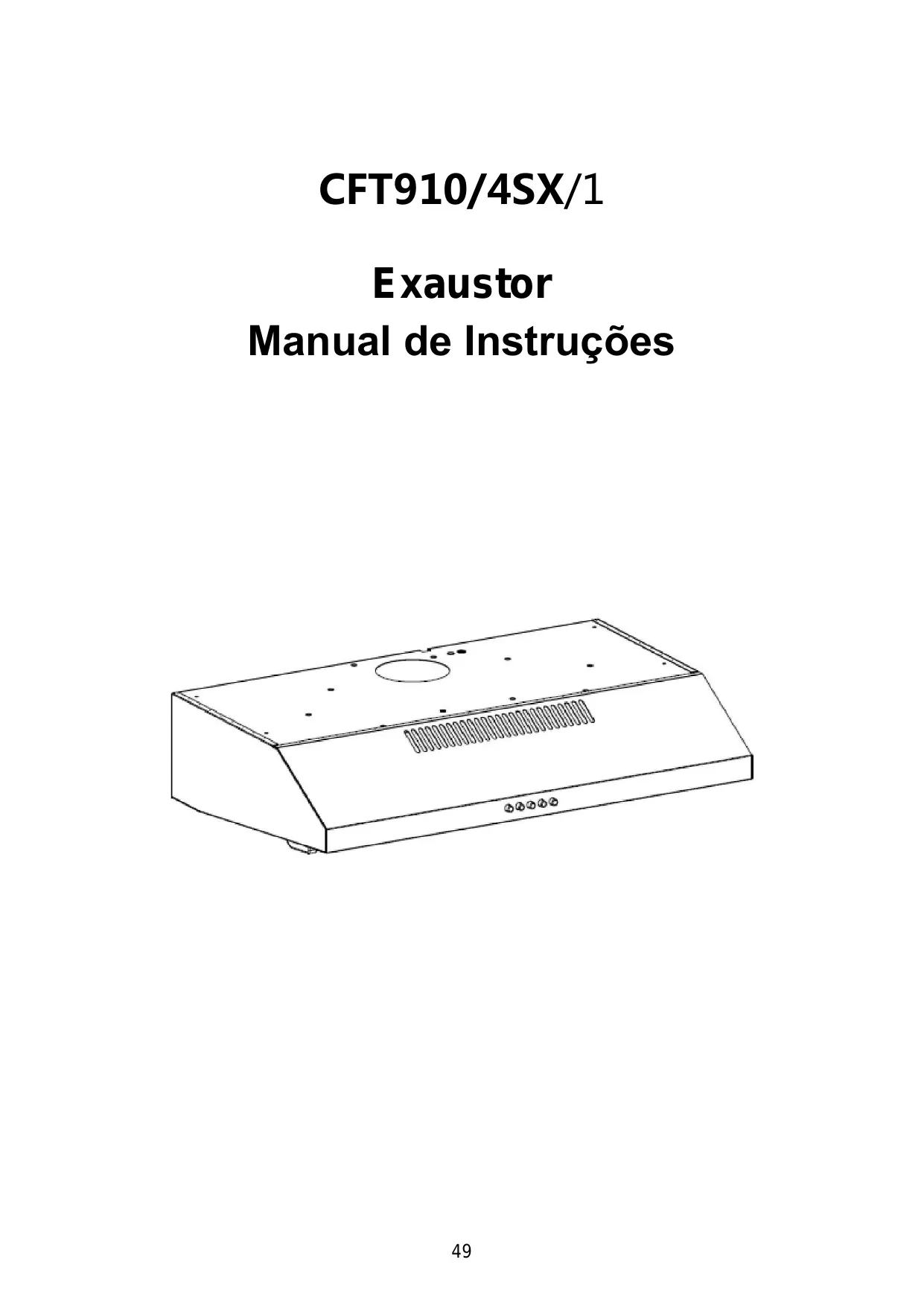

CFT910/4SX/1 Exaustor Manual de Instruções

Índice 1 ................................................................................. Instruções de segurança 2 ................................................................................. Instalação 3 ................................................................................. Começar a utilizar o exaustor 4 ................................................................................. Resolução de problemas 5 ................................................................................. Manutenção e limpeza 6 ................................................................................. Proteção do ambiente

Este manual explica a instalação e a utilização correta do seu exaustor, leia-o atentamente antes de usar o produto, mesmo que já esteja familiarizado com o mesmo. O manual deve ser mantido num local seguro para referência futura. O que nunca deve fazer: O que deve fazer sempre:

Nunca tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem demasiado engordurados! Não instale sobre um fogão com um grelhador muito elevado. Não deixe frigideiras em uso sem supervisão porque gorduras ou óleos sobreaquecidos podem incendiar-se. Nunca deixe chamas nuas sob o exaustor.

Se o exaustor estiver danificado, não tente utilizá-lo. Não faça pratos flambé debaixo do exaustor. CUIDADO: As peças acessíveis podem tornar-se quentes quando usadas com aparelhos para cozinhar. A distância mínima entre a superfície de suporte para os recipientes para cozinhar no fogão e a parte mais baixa do exaustor. (Quando o exaustor estiver localizado sobre um aparelho a gás, esta distância deve ser de pelo menos 65 cm.) O ar não deve ser descarregado num tubo de chaminé utilizado para evacuar fumos de aparelhos que utilizem gás ou outros combustíveis.

Importante! Desligue sempre a fonte de alimentação na fonte durante instalação e manutenção como, por exemplo, quando troca uma lâmpada. O exaustor tem de ser instalado em conformidade com as instruções de instalação e cumprir todas as medições indicadas. Todo o trabalho de instalação tem de ser realizado por uma pessoa competente ou por um eletricista qualificado. Elimine o material da embalagem cuidadosamente. As crianças são vulneráveis a este material. Preste atenção às extremidades aguçadas no interior do exaustor durante a instalação e limpeza. Quando o exaustor estiver localizado por cima de um aparelho a gás, a distância mínima da superfície de suporte para os recipientes para cozinhar no fogão e a parte mais baixa do exaustor essa distância tem de ser: Fogões a gás: 75 cm Fogões elétricos: 65 cm Fogões a óleo ou carvão: 75 cm Certifique-se de que a canalização não tem dobras com um ângulo mais apertado que 90 graus uma vez que isto reduz a eficiência do exaustor. Aviso: Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos O que deve fazer sempre: O que deve fazer sempre:

Coloque sempre tampas nos tachos e panelas quando estiver a cozinhar num fogão a gás. Quando no modo de extração, o ar na divisão está a ser removido pelo exaustor. Certifique-se de que estão a ser cumpridas as medidas de ventilação apropriadas. O exaustor remove odores da divisão mas não o vapor. O exaustor destina-se apenas a uso doméstico.

Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

Aviso: Antes de obter acesso a terminais, todos os circuitos de alimentação elétrica têm de estar desligados.

Cuidado: O aparelho e as suas peças acessíveis podem ficar quentes durante o funcionamento. Tenha o cuidado de evitar tocar nos elementos de aquecimento. Crianças com menos de 8 anos devem manter-se afastadas a menos que estejam sob constante supervisão. Deverá existir uma ventilação adequada da divisão quando o exaustor estiver a ser usado ao mesmo tempo que aparelhos a queimar gás ou outros combustíveis. Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções Os regulamentos referentes à descarga de ar têm de ser cumpridos. Limpe o seu aparelho periodicamente seguindo o método fornecido no capítulo MANUTENÇÃO. Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções. Em relação a dados sobre o método e sobre a frequência de limpeza, consulte a secção de manutenção e limpeza no manual de instruções. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão. Quando o exaustor e aparelhos com fornecimento de energia que não eletricidade estiverem simultaneamente em funcionamento, a pressão negativa na divisão não deve exceder 4 Pa (4 x 10-5 bar). AVISO: Perigo de incêndio: não guarde artigos em cima das superfícies de cozedura. Não deve nunca utilizar um aparelho de limpeza a vapor. NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubra a chama com, por exemplo, uma tampa ou um cobertor antifogo. INSTALAÇÃO (VENTILAÇÃO EXTERIOR) Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como apresentado na imagem a seguir através de um tubo de extração (tubo flexível ou material não inflamável, esmalte ou alumínio com um diâmetro interior de 120/150 mm)

1. Antes de realizar a instalação, desligue a unidade e retire a ficha da tomada.

2. Os exaustores devem ser colocados a uma distância de 65-75 cm da superfície

para cozinhar para obter um melhor resultado. Ver Fig. 1 FIG1

3. Para instalar na parede, realize 4 furos de 8 mm num local adequado de acordo

com a distância do centro do orifício na parte traseira do exaustor. Ver Fig. 2

4. Insira as porcas nos orifícios.

5. Introduza os parafusos nas porcas e aperte-os.

6. Pendure o exaustor nos parafusos fixados.

7. Em seguida utilize os acessórios fornecidos em anexo para rodar os parafusos

nos dois orifícios do interior do exaustor e, em seguida, fixe os parafusos para apertar o exaustor à parede.

8. Coloque a válvula unidirecional no exaustor.

Fig. 2 Método B Ver Fig. 3:

1. Faça 4 furos de 6 mm na parte inferior da armação de pendurar.

2. Coloque a válvula unidirecional na saída de ar do exaustor e, em seguida, instale

o exaustor na parte inferior da armação para pendurar, e aperte o exaustor com os 4 parafusos fornecidos.

3. Instale a armação ajustada na parte inferior do exaustor para eliminar o intervalo

entre a parte traseira do exaustor e a armação. Ruído: Existem 2 métodos para ventilação, incluindo "ventilação horizontal" e "ventilação vertical". Preste atenção ao método de ventilação ao realizar a instalação. Ventilação horizontal: Ver Fig. 4A, utilize a cobertura para vedar a saída no topo e, em seguida, o ar pode ser ventilado pela parte traseira. Ventilação vertical: Ver Fig. 4B, utilize a cobertura para vedar a saída na parte traseira e, em seguida, o ar pode ser ventilado pelo topo.

Configuração da ventilação do ar Ventilação exterior do ar: Rode o ajustador para a posição exterior (ver fig. 5), instale a saída, ligue o exaustor e, em seguida, o ar será ventilado a partir da saída exterior. Ventilação interior do ar: Rode o ajustador para a posição interior (ver fig. 5B), instale a cobertura da saída, ligue o exaustor e, em seguida, o ar será ventilado a partir da saída interior. Ventilação exterior do ar Ventilação interior do ar AVISO: ➢ Por motivos de segurança, use apenas o mesmo tamanho de parafuso de montagem ou fixação recomendado neste manual de instruções. ➢ Se os parafusos ou o dispositivo de fixação não forem montados de acordo com estas instruções, podem ocorrer riscos elétricos. Começar a utilizar o exaustor Botão de pressão Pressione o botão "Parar", e o motor é parado. Pressione o botão "Baixo", o motor começa a funcionar a uma velocidade baixa. Prima o botão "Médio", o motor começa a funcionar a uma velocidade média. Pressione o botão "Alto", o motor começa a funcionar a uma velocidade alta. Prima o botão "Luz", ambas as luzes se acendem. Prima novamente o botão; as luzes apagam-se.

Luz Alto Médio Baixo Parar Fig. 6

RESOLUÇÃO DE PROBLEMAS

Problema Luz acesa, mas o motor não funciona A luz não acende, o motor não funciona Fuga de óleo As luzes não funcionam Aspiração insuficiente O exaustor está inclinado Causa possível Interruptor de ventoinha desligado Falha do interruptor da ventoinha Falha do motor Fusíveis domésticos fundidos Cabo de alimentação solto ou desligado A válvula unidirecional e a saída não estão bem vedadas Fuga na ligação da chaminé e cobertura Lâmpadas quebradas/defeituosas A distância entre o exaustor e a boca a gás é demasiado grande O parafuso de fixação não está suficientemente apertado Solução Selecione uma posição do interruptor da ventoinha. Contacte o centro de serviço. Contacte o centro de serviço. Volte a ligar/substitua os fusíveis. Volte a ligar o cabo à tomada. Ligue a alimentação. Retire a válvula unidirecional e vede com vedante. Retire a chaminé e vede. Substitua as lâmpadas de acordo com as instruções Volte a posicionar o exaustor de acordo com uma distância correta. Aperte o parafuso de pendurar e certifique-se de que fica na horizontal. NOTA: Quaisquer reparações a este aparelho têm de ser realizadas em conformidade com as suas leis locais, estatais e federais. Contacte o centro de serviço se tiver alguma dúvida antes de realizar qualquer uma das reparações anteriormente referidas. Desligue sempre a unidade da fonte de alimentação quando desejar abrir a unidade.

MANUTENÇÃO E LIMPEZA

Cuidado: Antes de realizar a manutenção ou limpeza, o exaustor deve ser desligado da fonte de alimentação. Certifique-se de que o exaustor está desligado da tomada de parede e que a ficha está retirada da tomada. As superfícies externas são susceptíveis a riscos e abrasões, por isso siga as instruções de limpeza para se certificar de que obtém o melhor resultado possível sem ocorrência de danos. ASPETOS GERAIS A limpeza e a manutenção devem ser realizadas com o aparelho frio, especialmente durante a limpeza. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) sobre as superfícies.

O aço inoxidável tem de ser limpo de forma regular (por ex. semanalmente) para assegurar uma longa vida útil. Limpe com um pano macio seco. Pode utilizar um líquido de limpeza especializado para aço inoxidável. NOTA: Certifique-se de que a limpeza é realizada ao longo do grão do aço inoxidável para impedir a formação de padrões cruzados inestéticos.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo usando água com sabão. Certifique-se de que o pano está limpo e bem espremido antes de realizar a limpeza. Utilize um pano macio seco para remover humidade em excesso existente após a limpeza. Importante Use detergentes neutros e evite o uso de químicos de limpeza abrasivos, detergentes domésticos fortes ou produtos com abrasivos, uma vez que estes afetarão a aparência do aparelho e potencialmente removerão qualquer impressão de ilustrações do painel de controlo e invalidarão a garantia do fabricante.

FILTROS DE REDE DE GORDURA

Os filtros de rede podem ser limpos manualmente. Mergulhe-os durante cerca de 3 minutos em água com um detergente de libertação de gordura e, em seguida, escove-os suavemente com uma escova suave. Não aplique muita pressão, para evitar danificar os filtros. (Deixe secar naturalmente sem exposição direta à luz solar.) Os filtros devem ser limpos separadamente de utensílios de cozinha e louça. É aconselhável que não use abrilhantador. Retire os filtros segundo as instruções. Não utilize detergente abrasivo, uma vez que este irá danificar o exaustor.

Siga os quatro passos a seguir para instalar os filtros. Oriente o filtro de acordo com as ranhuras na parte traseira do exaustor. Pressione o botão na pega do filtro. Liberte a pega assim que o filtro encaixar numa posição de repouso. Repita a ação para instalar todos os filtros.

É possível usar um filtro de carvão ativado para captar odores. Normalmente o filtro de carvão ativado deve ser substituído a cada três ou seis meses consoante os seus hábitos de cozinhar. O procedimento de instalação do filtro de carvão ativado é indicado a seguir.

1. Antes de instalar ou substituir os filtros de carvão, remova a energia

2. Prima o bloqueio do filtro e remova o filtro de rede.

3. Rode o filtro de carvão em ambos os lados do motor no sentido dos ponteiros

do relógio. Substitua os filtros de carvão pelos novos filtros de carvão.

4. Ponha o filtro de rede.

5. Ligue a fonte de alimentação à tomada de parede.

fechado aberto NOTA: Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e pode constituir um perigo. Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.

SUBSTITUIÇÃO DA LÂMPADA

Importante: A lâmpada tem de ser substituída pelo fabricante, pelo seu agente de serviço ou por pessoas igualmente qualificadas. Desligue sempre a fonte de alimentação antes de realizar quaisquer operações no aparelho. Ao manusear a lâmpada, certifique-se de que esta está completamente fria antes de qualquer contacto com as mãos. Ao manusear os globos segure-os com um pano ou com luvas para se certificar que transpiração não entra em contacto com os mesmos uma vez que isso pode reduzir a vida útil do globo.

Substituir a luz Use a chave de parafusos para soltar o parafuso autorroscante ST4*8MM (2 un.) do painel luminoso, retire o suporte da luz. Abra a caixa de terminais conectada ao fio, desconecte o conector do fio e substitua a lâmpada. O código ILCOS D para esta lâmpada é: DBS-2/65-H-120/33 - Módulos LED - lâmpada retangular - Tensão máx.: 2 W - Gama de tensão: CA 110-240V - Dimensões:

PROTEÇÃO DO AMBIENTE: Este aparelho está rotulado em conformidade com a Diretiva Europeia 2012/19/UE sobre Resíduos de Equipamentos Elétricos e Eletrónicos 2013 no que respeita aos aparelhos eléctricos e electrónicos (REEE). REEE inclui substâncias poluentes (que podem ter um efeito nocivo no ambiente) e elementos base (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos para remover e eliminar corretamente os poluentes e recuperar todos os materiais. Os indivíduos têm um papel importante em assegurar que os REEE não se tornam num problema ambiental; é essencial seguir algumas regras básicas: - os REEE não devem ser tratados como resíduos domésticos; - os REEE devem ser entregues em áreas de recolha dedicadas geridas pela câmara ou uma empresa registada. Em muitos países, recolhas domésticas podem estar disponíveis para REEEs grandes. Ao comprar um novo aparelho, o antigo pode ser devolvido ao fornecedor que tem de o recolher sem qualquer custo, pontualmente, desde que o equipamento seja de um tipo equivalente e tenha as mesmas funções que o eletrodoméstico comprado. NOTA: A seguir indicamos como reduzir o impacto ambiental total (por ex. uso energético) do processo de cozinhar. (1) Instale o exaustor num local adequado onde exista uma ventilação eficiente. (2) Limpe o exaustor regularmente de modo a não bloquear as vias aéreas. (3) Lembre-se de desligar a luz do exaustor depois de cozinhar. (4) Lembre-se de desligar o exaustor depois de cozinhar.

INFORMAÇÃO SOBRE DESMANTELAMENTO

Não desmantele o aparelho de um modo não indicado no manual do utilizador. O aparelho não pode ser desmantelado pelo utilizador. No final da sua vida útil, o aparelho não deve ser eliminado juntamente com os resíduos domésticos. Consulte a sua autoridade local ou retentor em relação a conselhos de reciclagem.
