MODE D'EMPLOI CFT910/4SX/1 CANDY

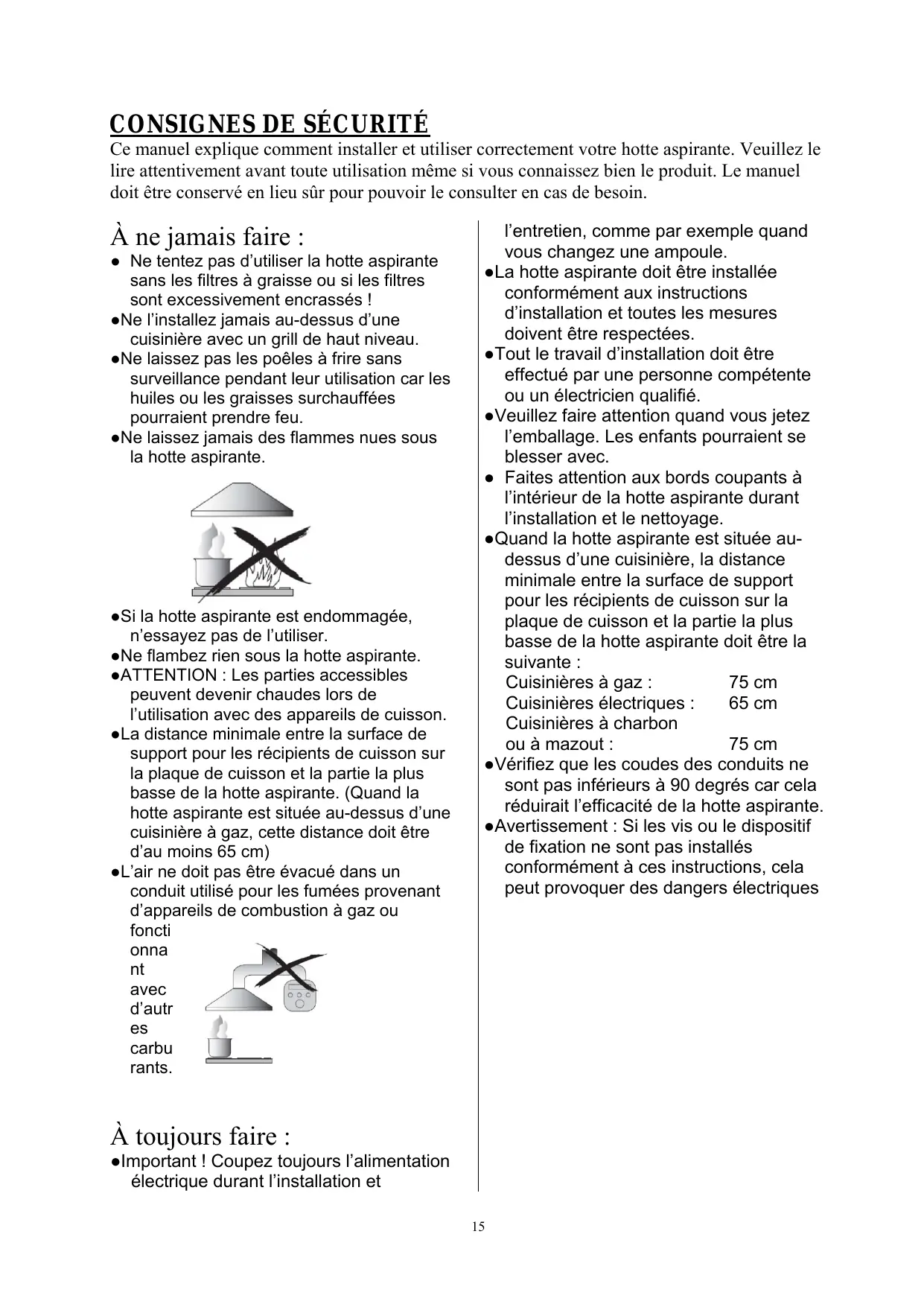

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le lire attentivement avant toute utilisation même si vous connaissez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin. À ne jamais faire : ● Ne tentez pas d’utiliser la hotte aspirante sans les filtres à graisse ou si les filtres sont excessivement encrassés ! ●Ne l’installez jamais au-dessus d’une cuisinière avec un grill de haut niveau. ●Ne laissez pas les poêles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu. ●Ne laissez jamais des flammes nues sous la hotte aspirante. ●Si la hotte aspirante est endommagée, n’essayez pas de l’utiliser. ●Ne flambez rien sous la hotte aspirante. ●ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l’utilisation avec des appareils de cuisson. ●La distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d’une cuisinière à gaz, cette distance doit être d’au moins 65 cm) ●L’air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d’appareils de combustion à gaz ou foncti onna avec d’autr carbu rants. l’entretien, comme par exemple quand vous changez une ampoule. ●La hotte aspirante doit être installée conformément aux instructions d’installation et toutes les mesures doivent être respectées. ●Tout le travail d’installation doit être effectué par une personne compétente ou un électricien qualifié. ●Veuillez faire attention quand vous jetez l’emballage. Les enfants pourraient se blesser avec. ● Faites attention aux bords coupants à l’intérieur de la hotte aspirante durant l’installation et le nettoyage. ●Quand la hotte aspirante est située audessus d’une cuisinière, la distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante doit être la suivante : Cuisinières à gaz : 75 cm Cuisinières électriques : 65 cm Cuisinières à charbon ou à mazout : 75 cm ●Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l’efficacité de la hotte aspirante. ●Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques À toujours faire : ●Important ! Coupez toujours l’alimentation électrique durant l’installation et

À toujours faire : ●Placez toujours le couvercle sur les casseroles et les poêles quand vous cuisinez sur une cuisinière à gaz. ●En mode extraction, l’air de la pièce est éliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte aspirante élimine les odeurs de la pièce mais pas la vapeur. ●La hotte aspirante est réservée à un usage domestique. ●Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d’accident. ●Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. ●Avertissement : Avant d’accéder aux bornes, il faut débrancher tous les circuits d’alimentation. À toujours faire : ●Attention : L’appareil et ses parties accessibles peuvent devenir chauds durant le fonctionnement. Évitez de toucher les éléments qui chauffent. Les enfants âgés de moins de 8 ans doivent rester à distance à moins d’être surveillés en permanence. ●Il faut disposer d’une ventilation appropriée dans la pièce où la hotte aspirante est utilisée en même temps que d’autres appareils brûlant du gaz ou d’autres carburants. ●Il existe un risque d’incendie si le nettoyage n’est pas effectué conformément aux instructions. ●Les réglementations relatives à l’évacuation de l’air doivent être respectées. ●Nettoyez régulièrement votre appareil en suivant la méthode fournie dans le chapitre ENTRETIEN. ●Pour des raisons de sécurité, veuillez n’utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d’instruction. ●En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relatif à l’entretien et au nettoyage dans le manuel d’instruction. ●Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. ●Qand la hotte aspirante et les appareils alimentés par autre chose que de l’électricité fonctionnent simultanément, la pression négative à l’intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar). ●AVERTISSEMENT : Risque d’incendie : ne rangez pas des objets sur les surfaces de cuisson. ●Il ne faut pas utiliser de nettoyeur vapeur. ●Ne tentez JAMAIS d’éteindre un incendie avec de l’eau, mais éteignez l’appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.

INSTALLATION (ÉVENT À L’EXTÉRIEUR) Si vous avez une sortie vers l’extérieur, votre hotte aspirante peut être raccordée comme sur l’image ci-dessous au moyen d’un conduit d’extraction (émail, aluminium, tuyau flexible ou matériauininflammable avec un diamètre intérieur de 120/150 mm)

1. Avant l’installation, éteignez l’unité et débranchez-la de la prise.

2. La hotte aspirante doit être placée à une distance de 65-75cm au-dessus de la surface de

cuisson pour un meilleur effet. Voir fig. 1. 65 cm 75 cm Fig. 1

3. Pour l’installer au mur, percez 4 trous de Ø 8 mm à un endroit approprié en fonction de la

distance centrale du trou au dos de la hotte aspirante. Voir fig. 2.

4. Introduisez l’écrou dans les trous.

5. Placez les vis dans les écrous puis serrez.

6. Placez la hotte aspirante sur les vis fixées.

7. Puis utilisez les accessoires fournis pour tourner les vis dans les deux trous à l’intérieur de la

hotte, serrez ensuite les vis pour fixer la hotte au mur.

8. Placez le clapet anti-refoulement sur la hotte aspirante.

Méthode B, voir fig. 3 :

1. Percez 4 trous de Ø 6mm en bas du placard suspendu.

2. Placez le clapet anti-refoulement sur la sortie d’air de la hotte aspirante, puis installez la

hotte aspirante sur le bas du placard, fixez la hotte aspirante avec les 4 vis fournies.

3. Installez la planche ajustée sur le bas de la hotte afin de maintenir l’espace vide entre

l’arrière de la hotte et le placard. 60 cm Bruit : Il existe 2 méthodes pour la ventilation, à savoir la « ventilation horizontale » et la « ventilation verticale ». Veuillez faire attention à la méthode de ventilation au moment de l’installation. Ventilation horizontale : Voir fig. 4A, veuillez utiliser le couvercle pour fermer la sortie sur le dessus, puis l’air peut être évacué par l’arrière. Ventilation verticale : Voir fig. 4B, veuillez utiliser le couvercle pour bloquer la sortie à l’arrière, puis l’air peut être évacué par le dessus. Fig. 4

Réglage de la ventilation de l’air Ventilation extérieure de l’air : Tournez le dispositif de réglage sur la position extérieure (fig. 5A), installez la sortie, allumez la hotte aspirante, l’air sera ensuite évacué par la sortie extérieure. Ventilation intérieure de l’air : Tournez le dispositif de réglage sur la position intérieure (fig. 5B), installez le couvercle de la sortie, allumez la hotte aspirante, l’air peut alors être évacué par la sortie intérieure.

AVERTISSEME Pour des raisons de sécurité, veuillez n’utiliser NT : que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d’instruction. Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques. Commencez à utiliser votre hotte aspirante Touche à appuyer

Appuyez sur la touche « Stop », le moteur s’arrête. Appuyez sur la touche « Bas », le moteur fonctionne à basse vitesse. Appuyez sur la touche « Moyen », le moteur fonctionne à la vitesse moyenne. Appuyez sur la touche « Élevé », le moteur fonctionne à la vitesse élevée. Appuyez sur la touche « Éclairage », les deux lumières s’allument. Appuyez à nouveau sur la touche, les lumières s’éteignent.

Éclairage Élevé Moyen Bas Stop Fig. 6 DÉPANNAGE Problème La lumière est allumée mais le moteur ne fonctionne pas La lumière ne fonctionne pas, le moteur ne fonctionne pas Cause possible Le ventilateur est éteint Panne du commutateur du ventilateur Panne du moteur Solution Sélectionnez une position du commutateur du ventilateur. Contactez le centre d’assistance. Contactez le centre d’assistance. Les fusibles de la maison ont sauté Remettez/Remplacez les fusibles. Cordon d’alimentation lâche ou débranché Rebranchez le cordon à la prise de courant. Mettez sous tension la prise de courant. Le clapet anti-refoulement et la sortie ne sont pas bien étanches Ôtez le clapet anti-refoulement et rendez-le étanche avec du mastic. Fuite au niveau du raccordement de la cheminée et du couvercle Ôtez la cheminée et rendez-la étanche. Ampoules cassées/défectueuses Changez les ampoules selon cesinstructions. Fuite d’huile Les lumières ne fonctionnent pas Aspiration insuffisante La hotte aspirante est inclinée La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante La vis de fixation n’est pas suffisamment serrée Remontez la hotte aspirante à la bonne distance. Serrez la vis de suspension et placez-la à l’horizontale. REMARQUE : Toute réparation électrique sur cet appareil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d’assistance si vous avez des doutes avant d’effectuer toute réparation. Débranchez toujours l’unité de la source

d’alimentation quand vous ouvrez l’unité.

ENTRETIEN ET NETTOYAGE

• Avant d’effectuer l’entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l’alimentation. Vérifiez que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.
• Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

Le nettoyage et l’entretien doivent être effectués quand l’appareil est froid, en particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces. ACIER INOXYDABLE Il faut nettoyer régulièrement (par ex. une fois par semaine) l’acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécialement conçu pour l’acier inoxydable peut être utilisé. REMARQUE : Veillez à essuyer l’appareil le long du grain de l’acier inoxydable pour éviter l’apparition de rayures croisées.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande peut être nettoyé avec de l’eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d’effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l’excès d’humidité restant après le nettoyage. Important Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des abrasifs, car cela affectera l’aspect de l’appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

FILTRES À TAMIS À GRAISSE

Les filtres à tamis peuvent être nettoyés à la main. Plongez-les pendant près de 3 minutes dans de l’eau avec un détergent pour dissoudre la graisse, puis brossez-les délicatement avec une brosse douce. N’exercez pas une pression trop importante pour éviter de les endommager. (Laissez-les sécher naturellement sans les placer en plein soleil) Les filtres doivent être lavés séparément des couverts et des ustensiles de cuisine. Il est conseillé de ne pas utiliser un agent de rinçage. ● Enlevez les filtres selon les instructions de la fig. 7. ● N’utilisez pas de détergent abrasif car il endommagerait la hotte. Fig. 7

INSTALLATION DES FILTRES À

• Pour installer les filtres, suivez ces quatre étapes : - Inclinez le filtre pour l’introduire dans les fentes à l’arrière de la hotte ; - Appuyez sur le bouton situé sur la poignée du filtre ; - Relâchez la poignée une fois que le filtre est mis en place ; - Répétez cette opération pour installer tous les filtres. FILTRE À CHARBON Le filtre à charbon actif peut être utilisé pour capturer les odeurs. Il faut habituellement remplacer le filtre à charbon actif tous les trois ou six mois en fonction de vos habitudes de cuisine. La procédure d’installation du filtre à charbon actif est indiquée ci-dessous.

1. Avant d'installer ou de remplacer les filtres à charbon, veuillez retirer le pouvoir à

2. La serrure et retirer le filtre filtre à mailles.

3. Le filtre à carbone des deux côtés du moteur en sens inverse.remplacer les filtres à

charbon avec de nouveaux filtres au charbon.

4. Placer le filtre à mailles.

5. De relier l'alimentation en énergie de la prise murale.

Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux. Quand le filtre à charbon actif est fixé, la puissance d’aspiration diminue.

REMPLACEMENT DE L’AMPOULE

Important : L’ampoule doit être remplacée par le fabricant, le service après-vente ou d’autres personnes qualifiées. Coupez toujours le courant avant d’effectuer toute opération sur l’appareil. Quand vous manipulez l’ampoule, assurezvous qu’elle ait entièrement refroidi avant tout contact direct avec les mains. Quand vous manipulez les ampoules, faites-le avec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l’ampoule car cela peut réduire la durée de vie de l’ampoule. Changer l’ampoule Utilisez le tournevis pour desserrer les 2 vis autotaraudeuses ST4*8 mm du panneau d’éclairage, sortez la fixation de l’éclairage. Ouvrez le boîtier des bornes qui est raccordé au câble, débranchez le connecteur du câble et remplacez l’ampoule.

• Le codeILCOS D pour cette lampe est le suivant : DBS-2/65-H-120/33 – Modules LED –lampe rectangulaire – Puissance maxi : 2 W – Plage de tension : CA 110-240 V – Dimensions :

REMARQUE : Les indications suivantes montrent comment réduire l’impact total sur l’environnement (par ex. utilisation de l’énergie) du processus de cuisson. (1) Installez la hotte aspirante à un endroit approprié disposant d’une ventilation efficace. (2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d’air. (3) N’oubliez pas d’éteindre la lumière de la hotte aspirante après avoir cuisiné. (4) N’oubliez pas d’éteindre la hotte aspirante après avoir cuisiné.

INFORMATIONS POUR LE DÉMONTAGE

Ne démontez pas l’appareil autrement que ce qui est indiqué dans le manuel d’utilisation. L’appareil ne doit pas être démonté par l’utilisateur. À la fin de sa durée de vie, l’appareil ne doit pas être jeté avec les ordures ménagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
