| Tipo de produto | Exaustor de cozinha |
| Marca | FALMEC |
| Modelo | SPAZIO2620 / SPAZIO2630 |
| Comando | Eletrônico tátil e radiocomando (433,92 MHz) |
| Velocidades do motor | 4 velocidades (velocidade 4 temporizada após alguns minutos) |
| Iluminação | LED, intensidade e temperatura de cor ajustáveis (2700 K a 5600 K) |
| Função Timer | Desligamento automático após 15 minutos |
| Filtros | Filtros metálicos antigordura laváveis + filtro carvão-zeólita regenerável |
| Modo de evacuação | Recirculação interna (filtrante) |
| Distância mínima de segurança | 65 cm acima de uma mesa de cozinhar a gás (conforme instruções) |
| Material | Aço inox escovado, vidro (painéis) |
| Manutenção | Limpeza regular das superfícies, lavagem dos filtros metálicos (máquina de lavar louça possível a 55°C máx), regeneração do filtro carvão-zeólita no forno a 200°C por 2 horas |
| Segurança | Aterramento obrigatório, desligamento automático do motor em caso de mau funcionamento, proteção contra riscos elétricos |
| Reparabilidade | Intervenção por um centro de assistência autorizado, peças originais exigidas |
| Informações gerais | Manual de uso e instalação incluído, garantia do fabricante |
Perguntas frequentes - SPAZIO2620 - SPAZIO2630 FALMEC
Perguntas dos utilizadores sobre SPAZIO2620 - SPAZIO2630 FALMEC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual SPAZIO2620 - SPAZIO2630 - FALMEC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SPAZIO2620 - SPAZIO2630 da marca FALMEC.
MANUAL DE UTILIZADOR SPAZIO2620 - SPAZIO2630 FALMEC
PT - Configurar a altura das treliças (H) e fixar o tubo lateral (2).
PT - Instalação das treliças (3).
PT - Instalação cobertura treliças superiores.
PT - Fixação da tampa (4 parafusos). Posicionamento do vidro.
COLLEGAMENTO ELETTRICO
SMALTIMENTO A FINE VITA
O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados segundo as indicações do presente manual segundo as normas em vigor.
Se o cabo de alimentação ou outros componentes estiverem danificados, o exaustor NÃO deve ser utilizado: desconectar o exaustor da alimentação elétrica e contactar o Revendedor ou um Centro de Assistência Técnica Autorizado para a reparação.
Não modificar a estrutura elétrica, mecânica e funcional do aparelho.
Não tentar efetuar reparações e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusive muito graves, a pessoas e ou bens materiais não cobertos pela garantia do fabricante.
ADVERTÊNCIAS PARA O INSTALADOR
SEGURANÇA TÉCNICA
Antes de instalar o exaustor é necessário controlar a integridade e a funcionalidade de todas suas partes e, em caso de anomalias, não efetuar a instalação e contactar o Revendedor.
Se não for identificado um defeito estético, o exaustor NÃO deve ser instalado; colocá-lo em sua embalagem original e contactar o Revendedor.
Não serão aceites reclamações por defeitos estéticos após a instalação.
Durante a instalação, utilizar sempre os equipamentos de proteção individual (por exemplo: calçado de segurança) e adotar comportamentos prudentes e corretos.
O kit de fixação (parafusos e buchas) fornecido com o exaustor deve ser utilizado apenas em paredes de alvenaria: no caso de instalação em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência da parede e o peso do exaustor (indicado na pág. 2).
Considerar que a instalação com sistemas de fixação diferentes daqueles que foram fornecidos ou não em conformidade pode comportar riscos elétricos ou de vedação mecânica.
Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos (chuva, vento, etc.).
SEGURANÇA ELÉTRICA
O sistema elétrico ao qual será conectado o exaustor deve estar em conformidade com as normas em vigor e munido de ligação à terra segundo as normas de segurança do país de uso; além disso, deve estar também em conformi-
dade com as normas europeias referentes a anti-distúrbios rádio.
Antes de instalar o exaustor, verificar se a tensão de rede corresponde àquela apresentada pela placa colocada dentro do exaustor.
A ficha utilizada para a ligação elétrica deve ser facilmente alcançada com o aparelho instalado: caso contrário, instalar um interruptor geral para desconectar o exaustor, quando necessário, em local acessível.
Cada eventual modificação ao sistema elétrico deverá ser realizada apenas por um eletricista qualificado. O comprimento máximo do parafuso de fixação da chaminé (fornecido pelo fabricante) é de 13 mm. O uso de parafusos não em conformidade com estas indicações pode apresentar riscos elétricos.
Em caso de mau funcionamento do aparelho, não tentar resolver o problema mas contactar o Revendedor ou um Centro de Assistência Autorizado para a reparação.
Durante a instalação do exaustor, desconectar o aparelho retirando a ficha ou atuando no interruptor geral.
SEGURANÇA DESCARGA DE FUMOS
Não conectar o aparelho em condutas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc)
Antes da instalação do exaustor, certificar-se de que sejam respeitadas todas as normas em vigor sobre a descarga do ar para o lado externo.
ADVERTÊNCIAS PARA O UTILIZADOR
Estas advertências foram redigidas para a própria segurança e para a segurança das outras pessoas. Solicitamos a leitura atenta deste manual de instruções em todas as suas partes antes utilizar o aparelho ou de efetuar operações de limpeza no mesmo.
O Fabricante não se responsabiliza por eventuais danos causados direta ou indiretamente a pessoas, animais e bens materiais consequentes da inobservância às indicações sobre a seguranças descritas neste manual.
É muito importante que este manual de instruções seja conservado com o equipamento para consultas futuras.
Se o aparelho tiver que ser vendido ou transferido para uma outra pessoa, certificar-se de que o manual seja fornecido com ele a fim de que o novo utilizador possa ser informado sobre o funcionamento do exaustor e sobre as respetivas advertências.
Após a instalação de um exaustor em aço inox, é necessário limpá-lo para remover os resíduos de cola da película de proteção e as eventuais manchas de gordura e óleos que, se não forem removidas, podem deteriorar a superfície do exaustor de modo irreversí-
vel. Para esta operação o fabricante recomenda a utilização dos toalhetes fornecidos com o equipamento, disponíveis também para a compra. Exigir peças sobressalentes originais.
DESTINO DE USO
O aparelho é destinado exclusivamente para a aspiração de fumos gerados pela confeção de alimentos de âmbito doméstico, não profissional: qualquer outro tipo de uso, diferente do emprego indicado, pode provocar danos a pessoas, bens materiais e animais domésticos, eximindo o Fabricante de qualquer tipo de responsabilidade.
O aparelho não pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais, ou sem experiência ou conhecimento necessário, exceto se forem supervisionadas ou se receberam instruções referentes ao uso seguro do aparelho e compreenderam os perigos inerentes ao próprio emprego.
As crianças não devem brincar com o aparelho. A limpeza e a manutenção sob responsabilidade do utilizador não deve ser efetuada por crianças sem supervisão.
ADVERTÊNCIAS PARA O USO E A LIMPEZA
Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.
Não utilizar o exaustor com as mãos molhadas ou com os pés descalços.
Quando o aparelho não for utilizado, controlar sempre se todas as partes elétricas (luzes, aspirador) estão desligadas.
O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) no exaustor não deve superar 15 kg.
Controlar as fritadeiras durante o uso: o óleo sobrea-quecido pode inflamar-se.
Não acender chamas abertas sob o exaustor.
Não preparar alimentos com chamas sob o exaustor. Nunca utilizar o exaustor sem os filtros metálicos antigordura pois, neste caso, a gordura e a sujidade depositam-se no aparelho, comprometendo o seu funcionamento.
As partes acessíveis do exaustor podem aquecer se utilizadas juntamente com aparelhos de cozedura.
Não efetuar operações de limpeza quando as partes do exaustor estiverem quentes.
Se a limpeza não for efetuada segundo as modalidades e os produtos indicados no presente manual, é possível ocorrer um risco de incêndio.
Desconectar o interruptor geral quando o aparelho não for utilizado por períodos prolongados.
No caso de utilização simultânea de outros equipamentos (caldeiras, estufas, lareiras, etc) alimentados a gás ou com outros combustíveis, providenciar uma ventilação adequada do local no qual ocorre a aspiração do fumos, segundo as normas vigentes.
INSTALAÇÃO parte reservada somente a pessoal qualificado
Antes de instalar o exaustor, ler atentamente o cap. "INSTRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS".
CARACTERÍSTICAS TÉCNICAS
Os dados técnicos do aparelho estão indicados nas etiquetas posicionadas dentro do exaustor.
POSICIONAMENTO
A distância mínima entre a parte mais alta do aparelho para a cozedura e a parte mais baixa do exaustor está indicada nas instruções de montagem.
Em geral, quando o exaustor é instalada sobre um fogão, esta distância deve ser de, pelo menos, 65 cm (25,6"). No entanto, de acordo com da norma EN60335-2-31, a distância mínima entre o fogão e a parte inferior do exaustor pode ser reduzida ao valor indicado nas instruções de montagem.
Se as instruções do plano de cozedura a gás especificarem uma distância maior, será necessário considerá-las.
Não instalar o exaustor em ambientes externos e não expô-lo aos agentes atmosféricos (chuva, vento, etc.).
LIGAÇÃO ELÉTRICA
(secção reservada somente ao pessoal qualificado)
Antes de efetuar qualquer operação no exaustor, desconectar o aparelho da rede elétrica.
Certificar-se que não foram desligados ou cortados fios elétricos rior do exaustor:
caso contrário contactar o Centro de Assistência mais próximo.
Para a ligação elétrica, contactar o pessoal qualificado.
A conexão deve ser feita em conformidade com as disposições da lei em vigor.
Antes de ligar o exaustor à rede elétrica, verificar que:
- a tensão de rede corresponda à indicada nos dados da placa situada no interior do exaustor;
- o sistema elétrico está em conformidade com as normas em vigor e se pode suportar a carga (ver as características técnicas posicionadas no interior do exaustor);
- a ficha e o cabo de alimentação não devem entrar em contacto com temperaturas superiores a 70 °C;
- o sistema de alimentação tem uma ligação à terra eficaz, em conformidade com as normas em vigor;
- a tomada usada para a ligação seja facilmente alcançada quando o exaustor estiver instalado.
Em caso de:
- aparelhos com cabo sem ficha: a ficha a utilizar deve ser de tipo "normalizado". Os fios devem ser ligados do seguinte modo: amarelo-verde para a ligação à terra, azul para o neutro e o fio castanho para a fase. A ficha deve ser ligada a uma adequada tomada de segurança.
- aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de outro dispositivo que assegure a desconexão da rede, com uma distância de abertura dos contactos que permita a desconexão completa nas condições da categoria de sobretensão III.
Tais dispositivos de desconexão devem ser previstos na rede de alimentação em conformidade com as regras de instalação.
O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
O fabricante declina qualquer responsabilidade se as normas de segurança não forem respeitadas.
DESCARGA DE FUMOS
EXAUSTOR DE RECIRCULAÇÃO INTERNA (FILTRANTE)
Nesta versão, o ar passa através dos filtros de carvão zeólito para ser purificado e reciclado no ambiente.
Verificar se os filtros de carvão zeólito estão montados na capa e, em caso negativo, aplicá-los como indicado nas instruções de montagem.
Nesta versão a válvula de não retorno não deve ser montada: removê-la se presente na conexão de saída de ar do motor.
INSTRUÇÕES DE MONTAGEM
parte reservada somente a pessoal qualificado
O exaustor tem a possibilidade de ser instalado em várias configurações.
As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação desejada.
FUNCIONAMENTO
QUANDO SE DEVE ACENDER O EXAUSTOR?
Ligar o exaustor pelo menos um minuto antes de iniciar a cozinhar para direcionar fumos e vapores para a superfície de aspiração.
No final da cozedura, deixar em funcionamento o exaustor até que todos os vapores e odores: com a função Temporizador, é possível configurar o desligamento automático do exaustor após 15 minutos de funcionamento.
QUE VELOCIDADE ESCOLHER?
I velocidade: mantém o ar limpo com baixos consumos de energia elétrica.
Il velocidade: condições normais de utilização.
III velocidade: presença de fortes odores e vapores.
IV velocidade: rápida eliminação de odores e vapores.
QUANDO LAVAR OU TROCAR OS FILTROS?
Os filtros metálicos devem ser lavados cada 30 horas de utilização.
Os filtros de carvão zeólito devem ser reativados a cada 18 meses e substituídos a cada 3 anos.
Pra ulteriores detalhes, consultar o cap. "MANUTENÇÃO".
BOTOEIRA ELETRÓNICA
 | Motor ON/OFFMotor OFFImpulso longo: troca tonalidade de luz de 2700K-5600K | |
 | Aumento da velocidade de 1 a 4Velocidade 4 está ativa apenas por alguns minutos, em seguida, ativa-se a velocidade 3. | As velocidades são sinalizadas pelos leds presentes nas teclas:  (le) |
 | Redução de velocidade de 4 a 1 | |
| , [GZDS] | Acendimento / desligamento da luzImpulso breve: acendimento e desligamento luzImpulso longo: regular a intensidade | |
TEMPORIZADOR (Led vermelho a piscar)
Desligamento automático após 15 minutos.
A função desativa-se (led vermelho desligado) se:
- Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) (😊).
- Pressiona-se a tecla ON/OFF (♣).
Se a botoeira está completamente inativa, antes de contactar o Serviço de Assistência Técnica, seccionar temporariamente (cerca 5") a alimentação elétrica ao eletrodoméstico, possivelmente
agindo no interruptor geral, para restaurar o funcionamento normal.
Se esta medida não for eficaz, contactar o Serviço de Assistência Técnica.
UTILIZAÇÃO DO CONTROLO REMOTO
AVISOS!:
Posicionar a coifa afastada de fontes de ondas eletromagnéticas (por ex: fornos micro-ondas) que poderão interferir com o controlo e com a eletrónica do aparelho.
A distância máxima de funcionamento é de 5 metros que pode variar por defeito em presença de interferências eletromagnéticas.
O controlo remoto opera a 433,92MHz.
O controlo remoto é composto por duas partes:
- o recetor integrado na coifa;
- o transmissor ilustrado aqui na figura.
| DESCRIÇÃO DOS COMANDOS DO TRANSMISSOR | |
 | UPAcionamento do motor e aumento da velocidade de 1 a 4. A quarta velocidade é ativa somente por alguns minutos. |
 | DOWNDiminuição da velocidade e desligamento do motor. |
 | Acendimento / desligamento da luzImpulso breve: acendimento e desligamento luzImpulso longo: regular a intensidade |
 | TEMPORIZADOR ON: Desligamento automático do motor após 15 min. A função é desativada automaticamente quando o motor for desligado (tecla √) |
 | Transmissão do comando ativa |
TROCA DE CÓDIGO DO CONTROLO REMOTO
Em presença de apenas um controlo remoto, passar diretamente ao item 2. Em presença de vários controlos remotos, é possível gerar um novo código com o seguinte procedimento.
Desconectar a coifa da alimentação antes de efetuar o procedimento.
1) - GERAR UM NOVO CÓDIGO
O procedimento deve ser efetuado no controlo remoto.
- Pressionar contemporaneamente as teclas LUZ ⚙ e TEMPORIZADOR ⏰ até que o ecrã comece a piscar.
- Pressionar a tecla DOWN do controlo remoto: a memorização do novo código é confirmada por 3 breves intermitências do ecrã. O novo código anula e substitui o código anterior da fábrica.
Voltar a ligar a coifa à rede elétrica, controlando se as luzes e motor estão desligados.
2) - ASSOCIAÇÃO DO CONTROLO REMOTO À COIFA COM BOTOEIRA TÁTIL
Pressionar a tecla LUZ (💡) da botoeira da coifa por 2 segundos:
o indicador luminoso vermelho acende-se.
pressionar uma tecla qualquer do controlo remoto em 10 segundos.
RESTABELECIMENTO DO CÓDIGO DE FÁBRICA
O procedimento deve ser efetuado em caso de cessão da coifa.
Desconectar a coifa da alimentação antes de efetuar o procedimento.
- Pressionar contemporaneamente as teclas UP ⏻ e DOWN ⬇ do comando remoto por mais de 5 segundos: o restabelecimento é confirmado por três breves intermitências do ecrã.
• Voltar a ligar a coifa à rede elétrica. - Continuar com a associação entre coifa e controlo remoto como descrito no item 2.
MANUTENÇÃO
Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral.
Não se devem utilizar detergentes contendo substâncias abrasivas, ácidas ou corrosivas e panos com superfícies ásperas.
Uma manutenção constante garante um bom funcionamento e desempenho no decorrer do tempo.
Atenção especial deve ser dedicada aos filtros metálicos antigordura: a limpeza frequente dos filtros e dos seus suportes garante que não se acumulem gorduras inflamáveis.
LIMPEZA DAS SUPERFÍCIES EXTERNAS
É recomendável limpar as superfícies externas do exaustor cada 15 dias, pelo menos para evitar que as substâncias oleosas ou gordurosas possam danificar as superfícies em aço. Para a limpeza do exaustor, realizado em aço inox escovado, o fabricante aconselha o uso de toalhetes de limpeza "Magic Steel".
Como alternativa e para todos os outros tipos de superfície, a limpeza deve ser efetuada com um pano húmido com pouco detergente neutro líquido.
Não utilizar muita água nas proximidades da botoeira e dos dispositivos de iluminação para evitar que a humidade atinja as partes eletrónicas.
A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de detergentes específicos não corrosivos ou abrasivos e panos macios.
O fabricante declina qualquer responsabilidade no caso de inobservância destas instruções.
LIMPEZA DAS SUPERFÍCIES INTERNAS
É proibida a limpeza de partes elétricas, ou de partes relativas ao motor do exaustor, com líquidos ou solventes.
Para as partes metálicas internas ver o parágrafo anterior.

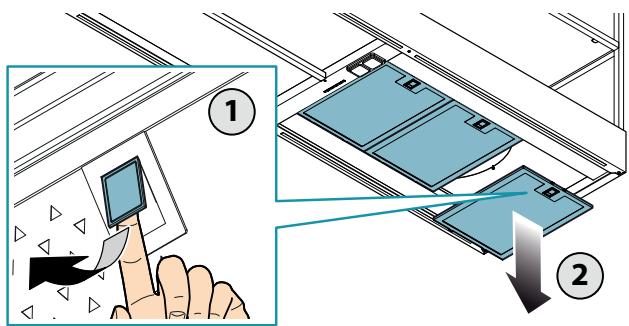

FILTROS METÁLICOS ANTIGORDURA
Aconselha-se lavar frequentemente os filtros metálicos (pelo menos uma vez por mês) deixando-os de molho por aproximadamente 1 hora em água fervente com detergente para pratos, sem dobrá-los. Não utilizar detergentes corrosivos, ácidos ou alcalinos.
Enxaguá-los com atenção e aguardar que estejam bem secos antes de montá-los novamente.
É permitido lavar na máquina de lavar mas pode ocorrer o a formação de manchas escuras no material dos filtros: para reduzir este inconveniente, utilizar lavagens com baixas temperaturas (55°C máx.).
Para a extração e a inserção dos filtros metálicos antigordura ver as instruções de montagem.

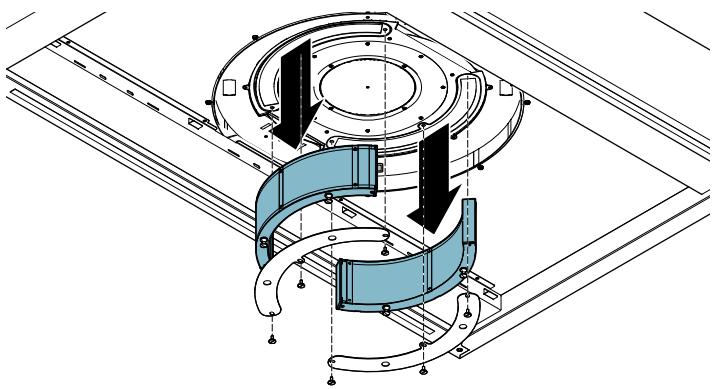

Em condições de normal utilização, aconselha-se que o filtro de car-vão-zeólito seja regenerado a cada 18 meses e substituído depois de 3 anos. Para a sua regeneração é suficiente colocá-lo num forno normal o a uma temperatura de 200°C por cerca de 2 horas.
Aguardar que o filtro arrefeça antes de montá-lo novamente.
O exaustor tem iluminação com leds de alta eficiência, baixo consumo e duração muito elevada em condições de utilização normal.
Em caso de rutura contactar o Revendedor ou um Centro de Assistência Técnica autorizado para a reparação.
ELIMINAÇÃO NO FINAL DE VIDA ÚTIL DO APARELHO
O símbolo da lixeira barrada presente na sua aparelhagem indica que o produto é um RAEE, ou seja, um "Detrito derivante das Aparelhagens Elétricas e Eletrónicas", portanto, não deve ser eliminado junta-
mente ao lixo indiferenciado (isto é, juntamente aos "detritos urbanos mistos"), ao contrário, deve ser gerido separadamente para que seja submetido a específicas operações para a sua reutilização, ou então, a um específico tratamento para remover ou eliminar de modo seguro eventuais substâncias danosas ao ambiente, extraindo-se, deste modo, as matérias-primas recicláveis. A eliminação correta deste produto contribui a salvar preciosas fontes e evitar potenciais efeitos negativos para a saúde humana e para o ambiente, que podem ser causados pela eliminação inadequada de detritos.
Solicitamos contactar as autoridades para obter ulteriores detalhes sobre o ponto de eliminação de materiais mais próximo de sua residência. Podem ser aplicadas multas devido a eliminação incorreta destes detritos em conformidade com a legislação nacional.
INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES PERTENCENTES À UNIÃO EUROPEIA
A Diretiva comunitária sobre as aparelhagens RAEE foi acolhida diversamente em cada nação, portanto, se desejar eliminar este produto, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
INFORMAÇÕES SOBRE A ELIMINAÇÃO EM NAÇÕES NÃO PERTENCENTES À UNIÃO EUROPEIA
O símbolo da lixeira barrada é válido somente na União Europeia: se desejar eliminar este produto em outros países, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
ATENÇÃO!
A empresa reserva-se o direito de efetuar modificações nas aparelhagens a qualquer momento e sem prévio aviso. A impressão, tradução e reprodução, mesmo parcial, deste manual são vinculadas à autorização do fabricante.
As informações técnicas, representações gráficas e as especificações presentes neste manual são meramente indicativas e não devem ser divulgadas.
O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou tradução.
