1/INFORMAÇÖES DESTINADAS AO UTILIZADOR

• Instruções de segurarça 54
• Protecao do ambiente 55
• Descrição do aparecido 56

2 / INSTALLação DO APARELHO

• Utilização na versão de evacuação 57
• Utilização na versão de reciclagem 57
• Ligação eletrica. 58
  Montagemdoexaustor 59
  Montagem da chaminé Evacuaço exterior. 60
  ^ Reciclagem 61

3/ UTILIZACHO DO EXAUSTOR

• Descrição dos comandos 62

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

· Limpeza do filtro cassete. 64
- Substituição do FILTER de carvão 64
· Limpeza da superficie exterior 64
- Substituicao da lampada 64
- Manutenção do exaustor 65

5/ANOMALIAS DE FUNCIONAMENTO 66
6/SERVIçoPOS-VENDA 67

Com a preocupaçao de melhorar constanmente os)nossos produits, reservamo-nos o direito de modifier as respectivas caracteristicas tecnicas, funcais ou estéticas por motivos ligados à sua evolucao.

Important:

Antes de por o aparelho a funcionar, leia este guia de instalacao e de utilicao com atencao para se familiarizar mais rapidamente com o seu funciona.

Importante

Guarde este guia de'utilização jintamente com o aparecido. Se o aparecido for vendido ou cedo a outras pessoas, tenho o cuidado de remeter igualmente o guia de utilityação. Familiarize-se com estas recomendações antes de instalar e utilizes o aparecido, quando estes foram elaborados para a sua segurarça e a das outras pessoas.

INSTRUCOES DE SEGURANCA

— Este exaustor foi concebido para uma utili-zao por particulares na sua habitacao.
- Este aparelho não se destina a ser realizado por pessoas (incluindo crianças) com capacidades fisicas, sensoriais ou mentalais reduzidas, ou por pessoas sem experiencia ou conhecimiento, excepto se o fazerem atraves de uma pessoa responsavel pela sua segurarica, se forem supervisionadas ou se receberem instruções sobre a utilização do aparelho. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
- Quando receiveber o exaustor,.desembale-o ou mande-o desembalar imeditamente. Verifique o aspecto geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma.
— Este exaustor destino-se a uma'utilisation dométrica. Não o utilize para fins commerciais ou industriais ou com outros objectivos para às vezes dos objectivos para os quais foi concebido.
— Não modifie ne mente modificar as caractéristicas deste aparelho, poi isso poderá representar um perigo para si.
- As reparacoes devem ser efectuadas exclusivamente por um的技术ico homologado.
— Desligue sempre o exaustor antes de proceder à manutenção ou à limpeza do mesmo.

— Ventile conveniently a cozinha em caso de funciona simultaneo do exaustor com outros aparehos funcionando com fontes de energia differentes da electricidade, para que o exaustor não aspire os gases de combustão.
-- É interdita a realização, por baixo do exaustor, de receitas "flambé" ou de fazer func. ionar os bicos de gás sem recipientes, (as chamas aspiradas são susceptíveis de dete riorar o aparelho).
- As frituras efectuadas sob o aparelho vem ser alvo de una vigilência constante. O oleo e as gorduras aquecidas a temperatas bastante elevadas podem incendiar-se.
— Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de gordura pode occasionar a deflagrazione de incêndios.
— Não é autorizzato o funcionaamento por cima de um foco de combustível (lenha, carvão... etc.).
— Nunca utilize apareiros a vapor ou de alta pressão para limpar o aparecido (requisitos relativos à segurarça electrica).
—Com a preocupaçao de melhorar constan-. temente os��ros produits, reservamo-nos o direito de modifier as respectivas caracte-. risticas tecnicas, funcaoais ou estéticas por motivos ligados à sua evolucao专业技术a.
— Para no futuro encontrar fácilmente as referências do aparecido, aconselhamos a que as aponte na网页a "Servico Pós-Venda e Relações com o Consumidor".

Atença

No caso de a cozinha ser aquecida com um aparelho ligado a uma chaminé (ex. fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete. Dever-se-a prever uma ventilação adequada da cozinha sempre que o exaustor serautilizzato simultaneamente com aparelhos que utilizesgás ou other combustivel qualquer

PROTECCAO DO AMBIENTE

• Os materiais de embalagem deste aparelho são reciclaveis. Por isso, participe na reciclagem dosleasedos contribua,assim,para a protecao do ambiente,depositando-os nos contentores municipais previstos para esteefeito.
• O seu aparelho contentem quando inumeros materiais recicláveis. Assim, está assinalado com

este logólico para indicar que os electrodométricos usados não devem ser misturados com outros resíduos. A reciclagem dos electrodométricos é organizada pelo seu fabricante, sentido realizada em excellentes condições, de acordo com a Direcita Europeia 2002/96/CE relacionada com os resíduos de equipamentos eletricos e electrónicos. Dirija-se à camara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de apareiros usados, localizados mais perto da sua residência.

• Agradecemos, desde ja,a sua collaborationa na protecao do ambiente.

Atença

A instalacao do exaustor é reservada ao instaladores e&Tecnicos qualificados.

Atença

Antes da primeira'utilisation do FILTER cassete, retire a pellicula de proteção.

Atença

As partes acesseveis deste aparelho poder ficar quentes quando éutilizzato com aparelhos de cozinha.

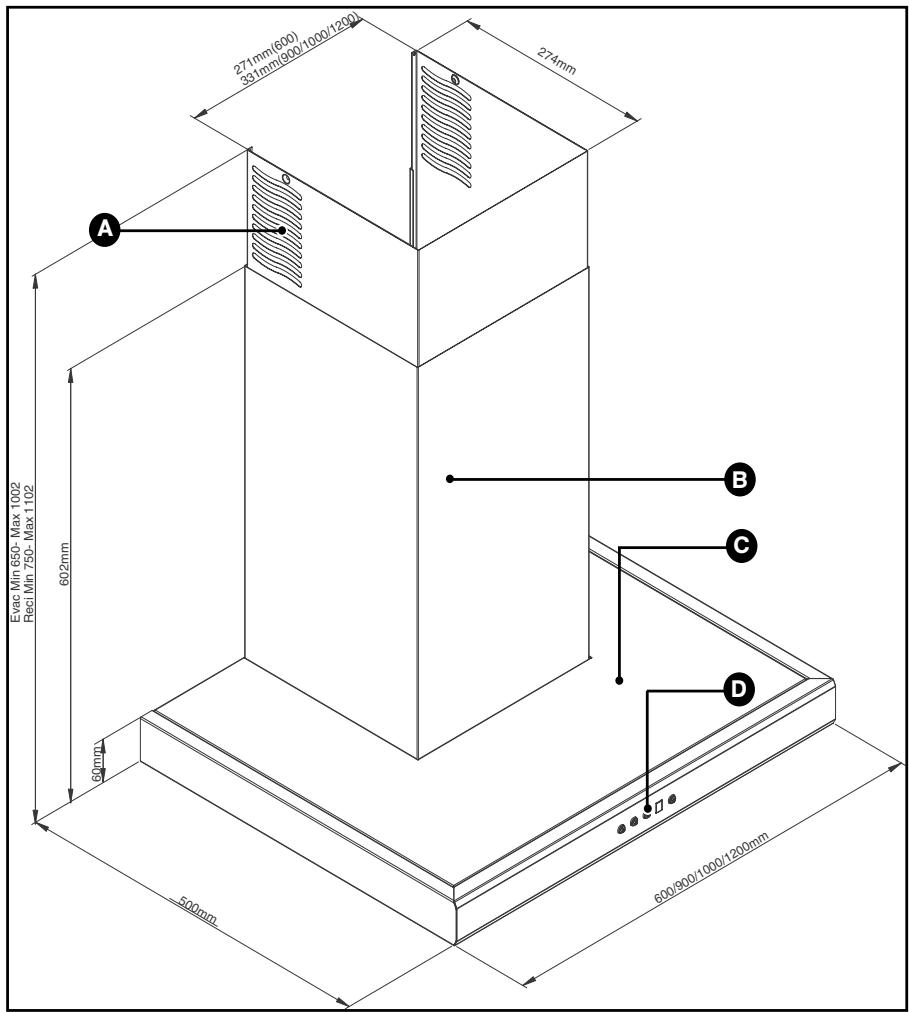

DESCRICAO DO APARELHO

Orificios

Campanula

Chaminé

Comandos

• O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção. - Verifique se a tensão da rede eletrica correponde à tensão mentionada na placá de CHARACTERisticas situada no interior do exaustor.
• Se a instalação eletrica da sua residência necessitar de uma alteração para a ligação do exhaustor, contacte um electricista qualificado.
• Se o exaustor for utilizes na sua versao de evacuação, não o ligue a uma conduita de evacuaçao de fumos de combustao (caldeira, chaminé, etc.) ou a umsystema de ventilacao mecanica controada.
• A conduça de evacuação, está de que tipo for, não deve ir desembocar a águas furtadas.
• Instale o exaustor a uma distancia minima de segurarca de 70 cm em relacao a placac de cozinha electrica, a gas ou mista.

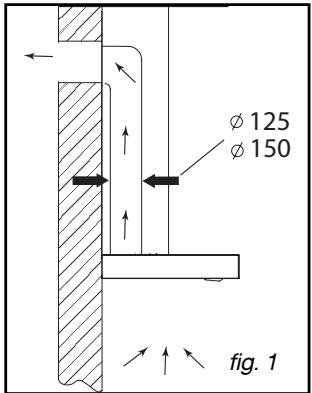

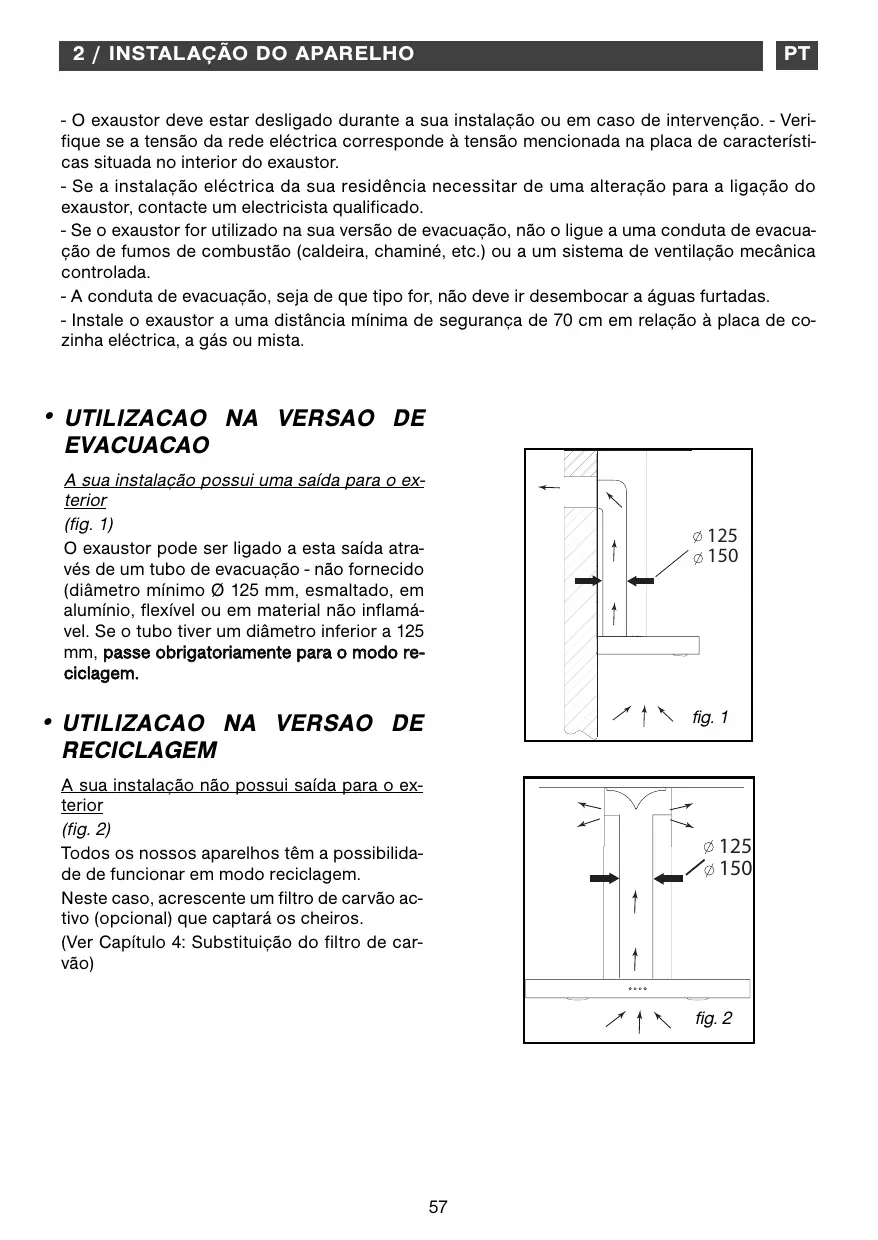

- UTILIZACAO NA VERSAO DE EVACUACAO

A sua instalação possui uma sina de para o exterior

(fig. 1)

O exaustor pode ser ligado a esta saida atraves de um tubo de evacuação - não fornecido (diétrtro minimo Ø 125 mm, esmaltado, emalúnio, flexível ou em material não inflamável. Se o tubo tiver um diétrtro inferior a 125 mm, passe obligatoriamente para o modo reciclagem.

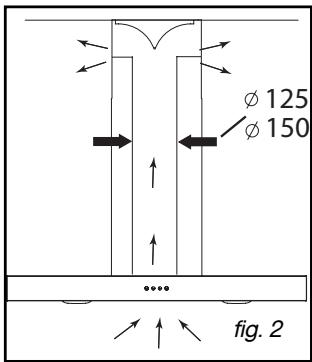

- UTILIZACAO NA VERSAO DE RECICLAGEM

A sua instalação não possui saída para o exterior

(fig. 2)

Todoos{nossosaparemelhos tema possibildade defuncionar emmode reciclagem.

Neste caso, acrescente um FILTER de carvão本次活动 (optional) que capta para os cheiros.

(Ver Capítulo 4: Substituição do FILTER de carvão)

LIGACAO ELECTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente électrique e os fusíveis devem ser cortados ou retirado.

A ligação eletrica tem de ser efectuada après a montagem e fixação.

Verificar se:

• a instalação tem uma potência sufiente,
• as linhas de alimentacao está em bom estado,
• o diametro dos fios está conforme com as regras de instalacao.

Atença

Este aparelho é vendido com um cabo eletrico H 05 VVF de 3 condutores de 0,75 mm2 (neutro, fase e terra). devendo este ser ligado a uma rede monofásica de 220-240 V atraves de uma tomada eletrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve fazer acessivel antes a instalação.

Declinamosrialquerresponsabilitademedacoso de acidente ocasionado poruma liga-aciona terra inexistente ou incorrecta.O fusivel da sua instalacao deveser de 10 ou 16A. Seocaboelectricoestiverdanificado,contactoe servicepos-vendaafimdeevitarqualquerperigo.

Atença

Se a instalacao eletrica da sua residencia necessitar de uma alteracao para a ligation do exaustor, contacte um electricista qualificado.

Atença

Se o exaustor aparecer qualquer anomalia, deslige o aparelho ou retire o fusivel correspondente a LINHA de ligaçao do mesmo.

MONTAGEM DO EXAUSTOR

Atença

A instalacao deve cumprir os requisitos dos regulamentos em vigor para a ventilacao dos locais. Em Franca, estas regulamentos sao indicados no DTU 61.1 do CSTB. Designamente, o ar evacuado nao deve ser enviado para uma conduita realizada para a evacuationao de fumes de aparelhos a gas ou utilizingos另外 combustiveis. Autiliza- de tubos desaftados so pode ser feita aposo acordo de um especialista competente.

A distência minima entre a placá de cozinha e a parte mais baixa do exaustordeer ser de 70~cm .Se as instruções da placá de cozinha instalada sob o exaustor especificarem uma distência superior a 70~cm ,thisdevera ser levada emconsideração.

• Faça um traco horizontal no minimo a 70 cm da placá de cozinha ou do fogão (A/fig.1).
• Faça um traco vertical (B/fig.1) na parede, centrado em relação ao fogão ou à placá de cozinha e que não do tecto até ao limite do traco horizontal anterior (A).
• Coloque o modelo na parede (C/fig. 1).

• Faça os 2 orificios. Fixe as 2 buchas.

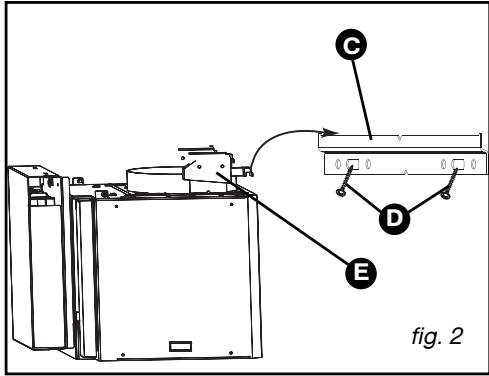

• Aparafuse a barra de fixação à parede (C/fig. 2) com os 2 parafusos (D/fig.2).
• Fixe o exaustor por meio das respectivas suspensoes (E/fig. 2).
• Ajuste a alta e o nível atraves dos parafusos de ajuste (E /fig. 2) dos suportes (o parafuso superior para regular a horizontalidade, o parafuso inferior para regular a colocacao na parede).
• Coloque o parafuso anti-elevacao (D/fig 1)

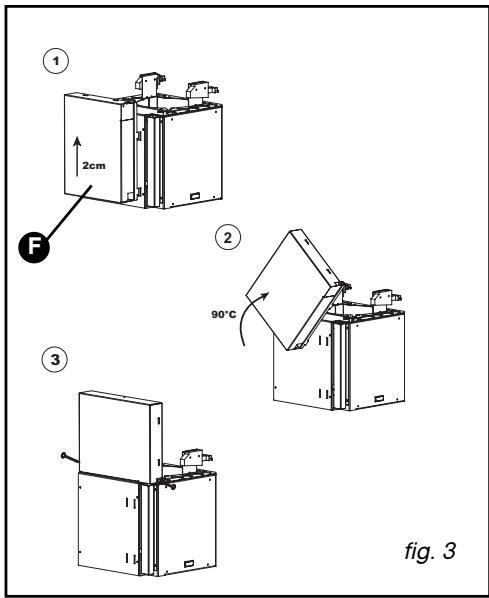

• Retire a fita adesiva da caixa (F fig.3)
• Levante a caixaerca de 2 cm e,deois de a soltar, facea-a rodar 1/4 de volta; deslize e fixe-a com o auxilio dos 2 parafusos por cima do motor (fig 3).

Tenha cuidado para não danIFICAR os cabos durante a rotação e fixação.

MONTAGEM DA CHAMINE

- Evacuação exterior

• Coloque o suporte metálico da chaminé na parede, encoste-o ao tecto e fixe-o com osinous parafusos (fig. 1).
  -Monte a valvula de retencao na saida do motor (fig.2).Esta valvula de retencao permite obstruiar a entrada de ar vindo do exterior.
• Se possuir um tubo com 125mm de diametro, utilize o adaptor fornecido (fig. 3).

Se o tubo exterior for inferior a 125mm ,e obrigatorio ligar o exaustor em modo de reciclagem.

• Encaixe a extremidade do tubo na saida do motor (fig. 4).
• Prepare a chamé telescópica, tendo o cuidado de dissimilar os orificios (B/fig. 4). Encaixe a chamé montada esta forma no exaustor e levante a parte superior para ajustar a sua alteura e, em seguida, aparafuse-a (G/fig. 4) ao suporte metalico da chamé (A/fig. 4).

Conselho

Para una utilização ideal do exaustor, aconsehamos que a ligação sera efectuada a um tubo com 150 mm de diametro (vendi-do separamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funciona com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior suficientemente grande para fazer colocar a cozinha em depressão.

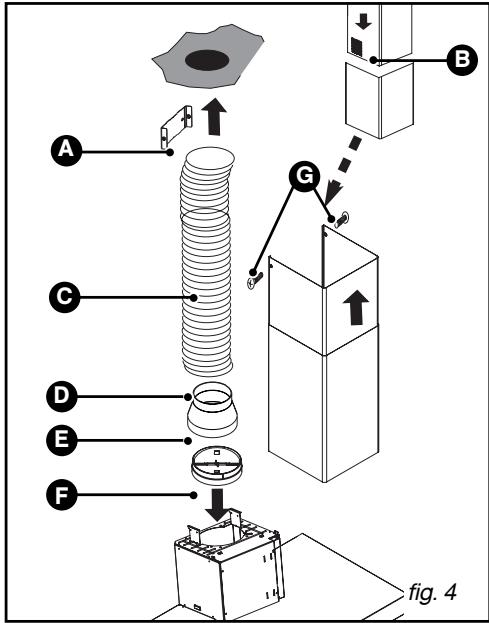

A Suporte da chaminé
B Chamé telescopica
C Tubo
D Adaptador
E Valvula de retencao
F SaFDA do motor
G Parafusos de fixaço da chaminé

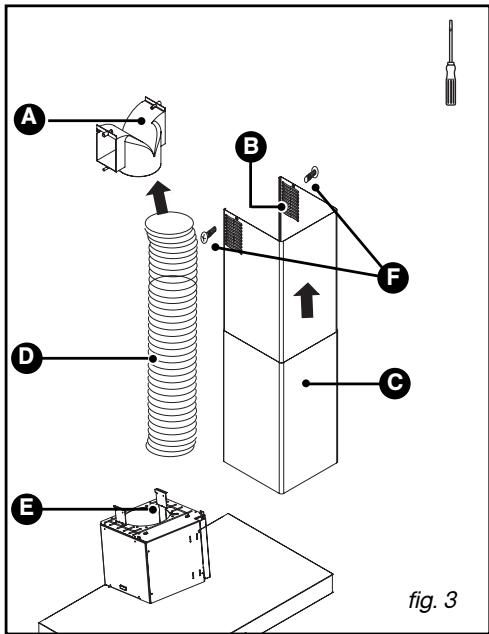

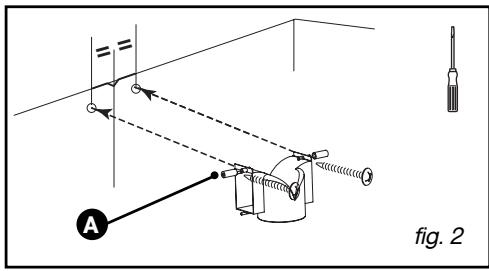

Reciclagem

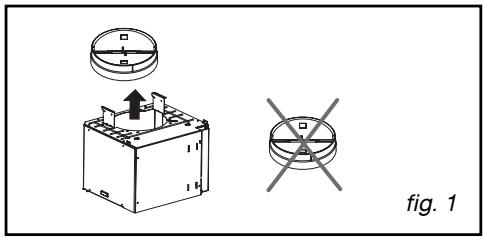

• Retire a valvula de retenção (fig. 1).
• Coloque o deflector plástico de fumos contra a parede, encoste-o ao tecto e fixe-o com osinous parafusos (fig. 2).Nao se esquecer de centrar o deflector em referencia ao traco vertical feito na parede (fig. 2).

Para os modelos >700mm ,adicionar as 2 barras espacadoras fornecidas naolta (A/fig 2).

• Encaixe uma extremidade do tubo no deflector e a另一边 extremidade na saida do motor (fig. 3).
• Prepare a chamé, tendo o cuidado de deleixar os orificios virados para cima, de modo a ficarem visíveis (B/fig. 3).
• Encaixe a chaminé montada esta forma (C/fig 3) no exaustor e levante a parte superior paraaabstar a sua alteura e, em seguida aparafuse-a no deflector de fumos (A/fig.3) com os dois parafusos (F/fig.3).

A Deflector de fumos
Orifficos
Chamételesçopica
D Tubo
E Suporte do motor
F Parafusos de fixação da chaminé

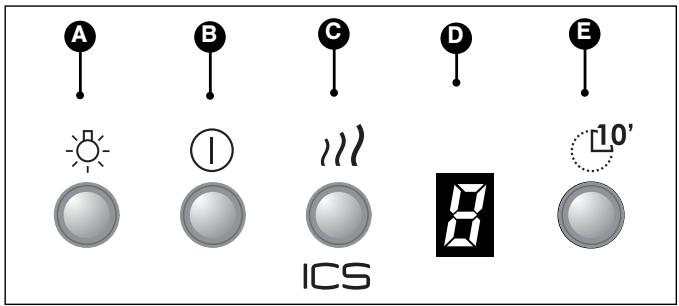

- DESCRICAO DOS COMANDOS

A Iluminação
B Funcionamento / Paragem
Selecao de velocidades de 1 a 4

D Visor
Visor de velocidades (1,2,3 ou 4)
F Saturação dos filtros
Temporalização / Paragem diferida (10 min)

MODO AUTOMATICO (de acordo com o Modelo)

Estes exaustores tem um sentido inato de adaptação. Equipados com senores, eles ligam automaticamente quando detectam qualquer emissão de calor ou de vapor, adaptam esponta-mente a velocidade de aspiração e param de funcionar quando os vapores ou fimos são todos aspirados.

Escolha do tipo de placar em modo automatico\*

Para seleccionar o seu tipo de plac, o exaustor deve estar parado.

Prima brevemente (>2s) em ICs para entrada em modo de configuração.

Prima para seleccionar o tipo de plac: Por defeito I (placa por inducao) pisca. Voltando a premir, o visor indica U para una plac de vitroceramica e G para una plac a gás. Premindo brevemente ICs permite validar a sua escolha.

Os símbolos (sensibilidade minima), (sensibilidade média) e (sensibilidade maior) piscam em simultâneo. Aoés 10 segundos de esper, a sensibilitadé média sera mantida. Para modifier a sensibilitadé, prima ⑩.

Para Validator, prima ICS.

A sua configuração é validada automaticamente passados 10 segundos.

Conselho

Esto guia de instalacao eutilisacao é valido para varios modelos,pelo que é possivel que constate algumas��enias diferencas de detalles e de equipamentos entre o seu exaustor e as presentes descriacoes.

Passagem para o modo automatico

Prima ICS, aparece um punto no visor. Um R pisca quando for detectada uma fonte de calor. O exaustor começa a funcional. No final da cozedura, o exaustor continua a funcional de 40 segundos a 10关键时刻.

Premir ICS desactivo o modo automatico.

Premir ① desactiva o modo automatico. O exaustor permanece na posicao 1.

- LIGAR O EXAUSTOR NO MODO MANUAL

Premir o botão ① permite ligar o exaustor na velocidade 1.

- Selecção das velocidades

• Cada pressão no botão de escolha da velocidade define o ciclo segunte: velocidade 1-2-3 ou 4 e,(before, regresso à velocidade 1.
• Quando volta a utiliser, o exaustor é reiniciado na velocidade 1.

- Selecção da temporização

• Premindo uma vez, activa uma temporização; o exaustor para às 10 minutos. No visor, piscá das velocidades para indicar que o exaustor se encontra no modo de temporização.

BELYSNING

O símbolo F piscá no visor après 30 horas de funciona do exaustor.Esta mensagem indica que é necessário de lavar o FILTER cassette.

Após a limpeza do filtró cassette, prima a tecla ① duranteriba de 3 segundos, o que para apagar

PT 4 / MANUTENÇÃO E LIMPEZA DO APARELHO

Atença

Desligue o aparelho (retirando-o da tomada, ou actionando o disjuntor) antes de proce-der a sua limpeza e manutencao. Uma manutenacao periodica do aparelho é uma garantia para o seu devido funcaoamento, bom rendimento e durbilidade.

Atença

O não cumprimento das instruções de limpeza do aparelho e dos filtros pode provocar incéndios. Respeite absolutamente as instruções de manutenção.

- LIMPEZA DOS FILTROS CASSETE

O filtro cassete deve ser limpo après 30 horas deutilização ou no minimo uma vez por mês.Lave-os com uma escova,água quente e um detergente suave. Passe-os porágua e seque-oscuidadosamente antes de os voltar a instalar.

- Desmontagem do filtro cassete (fig. 1)

• Rode a pega integrada do filtro cassette.
• Oscile o filtro cassete para baixo.

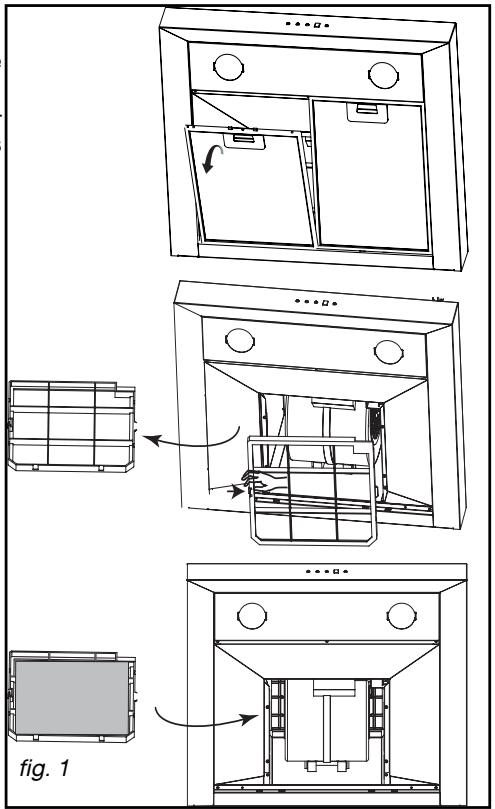

- SUBSTITUICAO DO FILTRO DE CARVAO (de accordo com o modelo)

Substitua o Fifto de carvao apso 120 horas de
utilização aproximamente.

• Retire o filtro cassette,(desencaixando-o (fig. 1).

- LIMPEZA DAS SUPERFICIES EXTERIORES

Para limpar a parte exterior do exaustor, utilize agua com um detergente suave diluido, mas não utilize cremes abrasivos nem o esfregão das esponjas.

- SUBSTITUICAO DA LAMPADA

Modelo com lampada de halogeneo

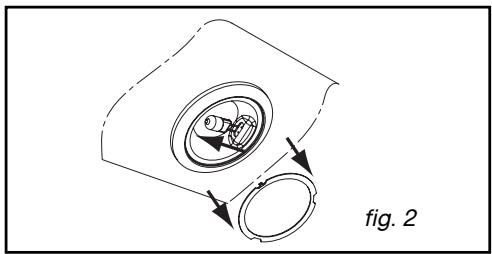

— Retire o viga de iluminação (fig. 2).
Mude a lampada de halogeneo G4-20W12V.
Torne a instalar todos os elementos, acontecido as operações no sentido invenso.

Atença

Antes de efectuar qualquer intervencao, desligue o exaustor da corrente electrica, quer retirando a ficha da tomada, ou actionando o disjuntor.

MANUTENÇÂO...	COMO PROCEDER?	PRODutos/ACESSÓRIOS A UTI- LIZAR
Campânula e acessórios	Nunca utilize esfregões metáli- cos, produits abrasivos ou esco- vas demasiado duras	Para limpar a parte exterior e o vi- gia de iluminação, utilize exclusi- vamente produits de limpeza do- mêsticos vendidos no comércio diluidos em água, em seguida en- xagúe com água limpa e seque com um pano macio.
Filtro cassete	Este filtro absorve os vapores gor- durosos e as poeiras. Este ele- mento desempenha uma impor- tante função na eficácia do exaus- tor. Se houver manchas persistentes, utilize um detergente creme não abrasivo e passe porágua limpa.	Com um produto de limpeza do- mêstico vendido no comércio, em seguida exagúe e seque.
Filtro de carvão activo dependence do mode- lo ou optional)	Este filtrlo absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização. Encomende filtrros no seu reven- dedor e anote a data de substi- tuiência.

Para preservar o seu aparecido, recomendamos a utilização de produits de limpeza Clearit.

A mestria dos professionais

A Clearit propoe-Ihe produits professionais e soluções adequadas para a limpeza diária dos seušs electrodomésticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produits esta marca bem como uma vasta gama de acessórios e consumíveis.

SINTOMAS	SOLUTIONES
O exaustor não funciona...	Verificar se: • não há um corte de electricidade. • FOI realmente selecionada uma velocidade.
O rendimento do exaus- tor é insufficiente...	Verificar se: • a velocidade selecionada do motor é suficien- te para a quantidade de fumo e de vapor liberta- da. • a ventilação da cozinha é suficiente para permitir a tomada de ar. • o FILTER de carvão não está gasto
O exaustor parou durante o seu funcionaamento	Verificar se: • não há um corte de electricidade. • o dispositoivo de corte ominoplar não se acti- you.

Qualquer intervenção no seu aparecido deve ser realizada pelo seu revendedor ou por及其他 professional qualificado autorizzato pela marca. Ao chamá-los, indique a referencia completeness do seu aparecido (modelo, tipo e número de série). Estas informações figuram na placac de identificacao fixada no aparecido (Fig.1).
