MANUAL DE UTILIZADOR 3BF266NX BALAY

[es] Instrucciones de uso y montaje . . . . . . . . . . 3 [pt] Instruções de utilização e montagem . . . . 17

[pt]Insruçõedutilzaçãoemntagem

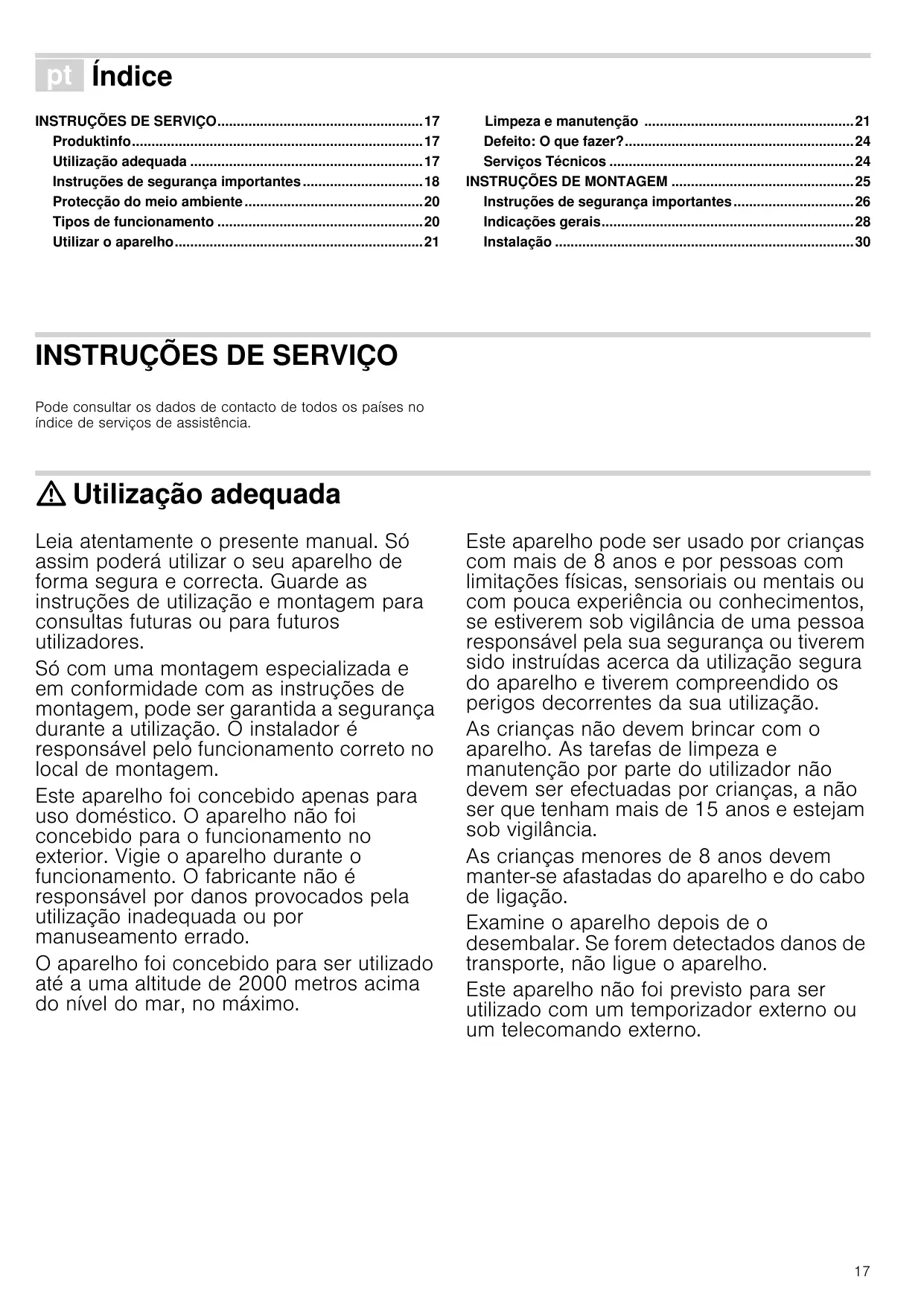

INSTRUÇÕES DE SERVIÇO17 Produktinfo17 Utilização adequada 17 Instruções de segurança importantes 18 Protecção do meio ambiente 20 Tipos de funcionamento 20 Utilizar o aparelho21

Limpeza e manutenção 21 Defeito: O que fazer? 24 Serviços Técnicos 24 INSTRUÇÕES DE MONTAGEM 25 Instruções de segurança importantes 26 Indicações gerais 28 Instalação 30

INSTRUÇÕES DE SERVIÇO Produktinfo

Pode consultar os dados de contacto de todos os países no índice de serviços de assistência.

: Utilização adequada

Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores. Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem. Este aparelho foi concebido apenas para uso doméstico. O aparelho não foi concebido para o funcionamento no exterior. Vigie o aparelho durante o funcionamento. O fabricante não é responsável por danos provocados pela utilização inadequada ou por manuseamento errado. O aparelho foi concebido para ser utilizado até a uma altitude de 2000 metros acima do nível do mar, no máximo.

Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização. As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 15 anos e estejam sob vigilância. As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação. Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho. Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo.

: Instruções de segurança importantes

Instruçõedsgurançimportanes

Perigo de asfixia! O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem. Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação. Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

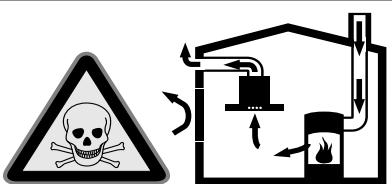

Os equipamentos de aquecimento que consomem o ar ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p. ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação. ■ Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação. ■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite.

O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação. Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização. Perigo de incêndio! ■ A gordura acumulada no filtro pode incendiar-se. Limpar o filtro de gorduras pelo menos de 2 em 2 meses. Nunca utilizar o aparelho sem filtro de gorduras. ■ A gordura acumulada no filtro pode incendiar-se. Nunca trabalhe com uma chama aberta perto do aparelho (p. ex. flambear). Instalar o aparelho perto de um fogão para combustíveis sólidos (p. ex. madeira ou carvão), somente se existir no local uma cobertura fechada e não retirável. Não pode haver fagulhas a voar. ■ O óleo e a gordura quentes incendeiamse rapidamente. Nunca deixe óleo ou gordura quentes sem vigilância. Nunca apague fogo com água. Desligue a zona de cozinhar. Abafe as chamas com uma tampa, manta de amianto ou um objecto equivalente. Perigo de incêndio!

As zonas de cozinhar a gás que não tenham louça para cozinhar colocada em cima ficam muito quentes durante o funcionamento. Um aparelho de ventilação montado por cima pode ficar danificado ou incendiar-se. As zonas de cozinhar a gás devem apenas funcionar com louça para cozinhar colocada em cima. ■ Quando são utilizados vários bicos a gás em simultâneo, é produzido grande calor. Um aparelho de ventilação montado por cima da placa pode ficar danificado ou incendiar-se. Nunca utilizar simultaneamente dois bicos a gás com a chama no máximo por um período superior a 15 minutos. Um bico grande com uma potência superior a 5 kW (Wok) corresponde à potência de dois bicos a gás normais. Perigo de queimaduras! As peças que se encontram acessíveis ficam quentes durante o funcionamento do aparelho. Nunca toque nas peças quentes. Manter fora do alcance das crianças. Perigo de ferimentos! ■ Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção. ■ Os objetos colocados sobre o aparelho podem cair. Não colocar objetos sobre o aparelho. ■ A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos. ■

Perigo de ferimentos!

Perigo de choque eléctrico! ■ Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica. ■ As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica. ■ A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor. Perigo de choque eléctrico!

Perigo de choque eléctrico!

Causas de danos Atenção! Perigo de danificação devido a danos provocados por corrosão. Ligar sempre o aparelho quando se cozinha, para evitar a formação de água de condensação. A água de condensação pode provocar danos de corrosão. Substituir sempre imediatamente as lâmpadas defeituosas, para evitar uma sobrecarga das lâmpadas restantes. Perigo de danificação devido a humidade que penetra no sistema eletrónico. Nunca limpar os elementos de comando com um pano húmido. Danos na superfície devido a uma limpeza incorreta. Limpar as superfícies de aço inoxidável apenas no sentido do polimento. Não usar produto de limpeza para aço inoxidável nos elementos de comando. Danos na superfície devido a produtos de limpeza agressivos ou abrasivos. Nunca usar produtos de limpeza agressivos ou abrasivos. Perigo de danificação devido ao retorno de condensação. Instalar a conduta de ar com ligeira queda a partir do equipamento (1ª inclinação).

Protecção do meio ambiente

Protecçãdomeioambient

O seu novo aparelho é especialmente eficiente do ponto de vista energético. Nesta secção encontrará conselhos para poupar ainda mais energia ao utilizar o seu aparelho e para o eliminar de forma adequada.

Ao cozinhar, assegure uma entrada de ar suficiente, para que o exaustor funcione de forma eficiente e com o mínimo ruído. Adapte o nível de ventilação à intensidade dos vapores de cozedura. Use o nível intensivo apenas quando for necessário. Um nível de ventilação inferior significa um menor consumo de energia.

Desligue o exaustor quando já não for necessário.

Desligue a iluminação quando já não for necessária.

Elimine a embalagem de forma ecológica. Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

No caso de vapores de cozedura intensos, selecione atempadamente um nível de ventilação superior. Os vapores já dispersos pela cozinha tornam necessário um funcionamento mais prolongado do exaustor.

Eliminação ecológica

Limpe ou troque o filtro nos intervalos indicados, para aumentar a eficácia da ventilação e evitar um risco de incêndio. Cozinhe com a tampa colocada, para reduzir os vapores e o condensado.

Tipos de funcionamento

Função com exaustão de ar O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através de um sistema de tubagem.

Nota: O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. ■

Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima. Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Modo de funcionamento da circulação de ar O ar aspirado é limpo através dos filtros de gordura e um filtro de carvão ativado, e é novamente conduzido para a cozinha.

Nota: Para reter os odores no modo de funcionamento da circulação de ar, tem de montar um filtro de carvão ativado. Consulte os prospetos ou dirija-se ao seu retalhista especializado, para se informar acerca das diferentes possibilidades de operar o aparelho no modo de funcionamento da circulação de ar. Pode obter os acessórios necessários para o efeito no comércio especializado, no serviço de assistência ou na loja online.

Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho. Nota: Ligue o exaustor no início da cozedura e desligue-o apenas após passados alguns minutos da cozedura terminar. O vapor da cozinha é, desta forma, eliminado com maior eficácia.

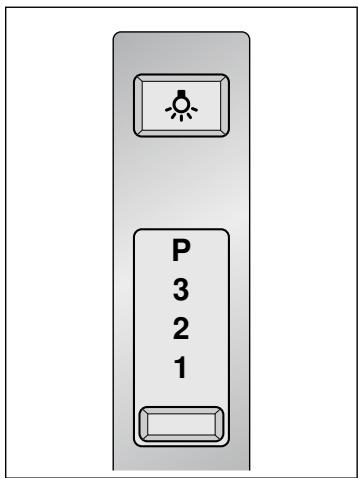

Níveis do ventilador

Regular o ventilador Ligar Deslize o interruptor para o nível do ventilador pretendido. Desligar Deslize o interruptor para a posição zero.

Fase intensiva No caso de formação de odores e de vapores particularmente fortes, deve ser utilizada a fase intensiva.

Empurre o interruptor para ˜. O nível intensivo está ativado.

Iluminação A iluminação pode ser ligada ou desligada, independentemente da ventilação. Prima a tecla A.

Limpeza e manutenção

: Perigo de queimaduras! O aparelho aquece durante o funcionamento, sobretudo na zona das lâmpadas. Deixe o aparelho arrefecer antes de o limpar.

Solução de água quente e detergente: Limpe com um pano multiusos e seque com um pano macio.

: Perigo de choque elétrico!

Limpar as superfícies de aço inoxidável apenas no sentido do polimento.

A penetração de humidade pode causar choque elétrico. Limpar o aparelho apenas com um pano húmido. Antes da limpeza, retire a ficha da tomada ou o fusível da caixa de fusíveis.

Através da assistência técnica ou numa loja especializada podem ser adquiridos produtos de limpeza especiais para aço inoxidável. Aplique uma camada fina do produto de limpeza com um pano macio.

: Perigo de choque eléctrico! A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.

: Perigo de ferimentos!

Superfícies lacadas Solução quente à base de detergente: Limpe com um pano multiusos húmido e seque com um pano macio. Não utilize produtos de limpeza para aço inoxidável.

Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.

Limpa-vidros: Limpe com um pano macio.

Limpa-vidros: Limpe com um pano macio. Não utilize raspadores de vidros.

Elementos de comando

Solução quente à base de detergente: Limpe com um pano multiusos húmido e seque com um pano macio.

Para que as diferentes superfícies não sejam danificadas por produtos de limpeza errados, tenha em atenção os dados constantes da tabela. Não utilize ■

produtos de limpeza agressivos ou abrasivos,

produtos de limpeza com elevado teor de álcool,

esfregões de palha de aço ou esponjas abrasivas,

aparelhos de limpeza a alta pressão ou de limpeza a vapor.

Lave bem os panos de esponja novos, antes de os utilizar. Tenha em atenção todas as instruções e advertências que acompanham os produtos de limpeza.

Perigo de choque elétrico devido à entrada de umidade. Perigo de danificação do sistema eletrónico devido à entrada de umidade. Nunca limpe os elementos de comando com um pano molhado. Não utilize produtos de limpeza para aço inoxidável. 21

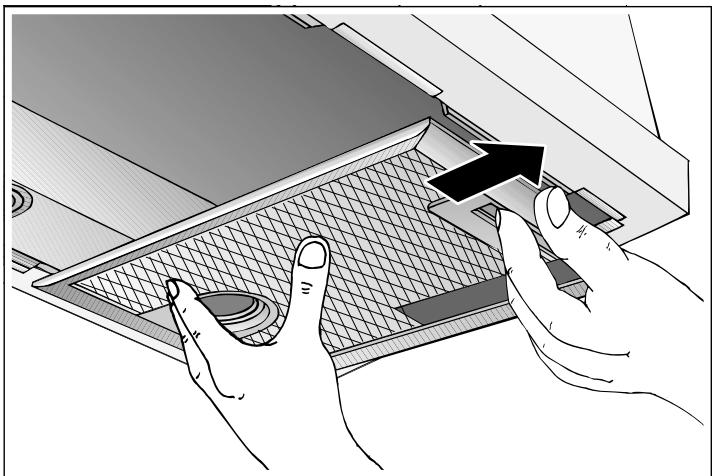

Desmontar o filtro metálico de gorduras

1. Abra o bloqueio e vire o filtro metálico de gorduras para

Nota: No caso de sujidade de difícil remoção, recomendamos a utilização de um solvente especial de gorduras. Este pode ser encomendado na loja Online.

baixo. Depois, com a outra mão pegue por baixo do filtro metálico de gorduras.

Amolecer a gordura dos filtros metálicos, pondo-os de molho em água quente e detergente. Na limpeza deve ser utilizada uma escova e depois enxaguar bem os filtros, passando-os por várias águas. Deixar os filtros metálicos de gorduras escorrer.

Na máquina de lavar loiça:

Nota: Em caso de lavagem na máquina de lavar loiça, podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros. ■

2. Desmonte o filtro metálico de gorduras do dispositivo de

Não lavar os filtros metálicos muito saturados de gordura com a restante loiça. Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados.

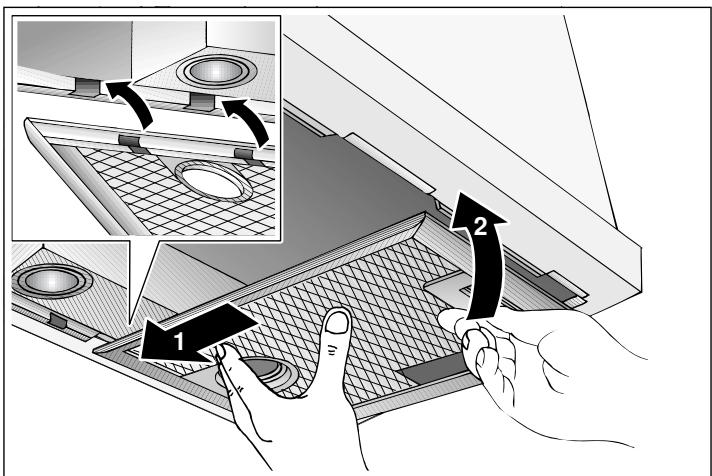

Montar o filtro metálico de gorduras

: Perigo de ferimentos! Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção. Nota: Limpe todas as peças acessíveis da caixa. Coloque o filtro metálico de gorduras e encaixe o bloqueio. Depois, segure com a outra mão por baixo do filtro metálico de gorduras. Nota: Respeite a posição correta do filtro metálico de gorduras.

Pode acumular-se gordura na parte de baixo do filtro metálico de gorduras. Segure o filtro metálico de gorduras na horizontal para evitar que pingue gordura.

Limpeza dos filtros metálicos de gorduras Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho.

: Perigo de incêndio! A gordura acumulada no filtro pode incendiar-se. Limpar o filtro de gorduras pelo menos de 2 em 2 meses. Nunca utilizar o aparelho sem filtro de gorduras. Notas ■ Evitar produtos de limpeza agressivos, com teor de acidez ou de lixívia. ■

Na limpeza dos filtros metálicos de gorduras, limpar também o seu dispositivo de fixação no aparelho com um pano húmido. Os filtros metálicos de gorduras podem ser lavados na máquina de lavar loiça ou manualmente.

Filtros de carvão ativo Os filtros de carvão ativo aglutinam as substâncias odoríferas no modo de funcionamento por circulação de ar. Com uma utilização normal (aprox. 1 a 2 horas por dia) substitua o filtro de carvão ativo duas vezes por ano. Notas ■ O filtro de carvão ativo não está incluído no âmbito de fornecimento. Pode adquirir o filtro de carvão ativo no comércio especializado, junto da Assistência técnica ou na loja online. ■

O filtro de carvão ativo não pode ser limpo ou novamente ativado. Os filtros de carvão ativo não contêm substâncias nocivas e podem ser eliminados juntamente com o lixo doméstico.

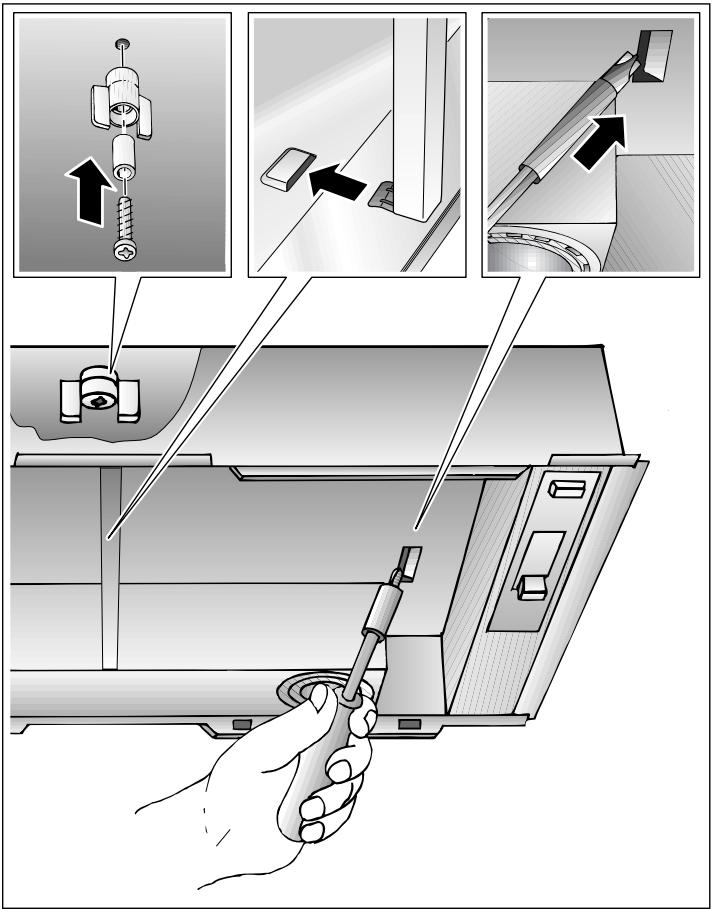

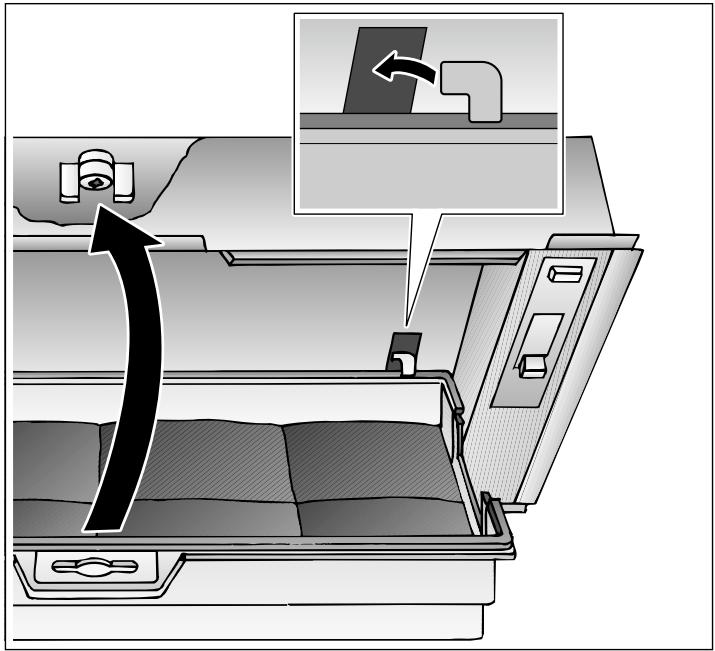

Montar o filtro de carvão ativo 1. Retirar o filtro metálico de gorduras. 2. Insira o parafuso pela porca de orelhas e pelo casquilho.

5. Insira o filtro de carvão ativo atrás, vire para cima e bloqueie

no centro com a porca de orelhas. Volte a colocar a barra distanciadora nos aparelhos equipados com esta.

Enrosque no centro do fundo falso.

Nota: O parafuso, a porca de orelhas e o casquilho estão incluídos no filtro de carvão ativo. 3. Remova a barra distanciadora nos aparelhos equipados com

esta. Use uma chave de parafusos para pressionar as duas patilhas para dentro do fundo falso.

6. Insira novamente o filtro metálico de gorduras.

Desmontar o filtro de carvão ativo 1. Retirar o filtro metálico de gorduras. 2. Remova a barra distanciadora nos aparelhos equipados com

esta. Desbloqueie e remova o filtro de carvão ativo no centro com a porca de orelhas.

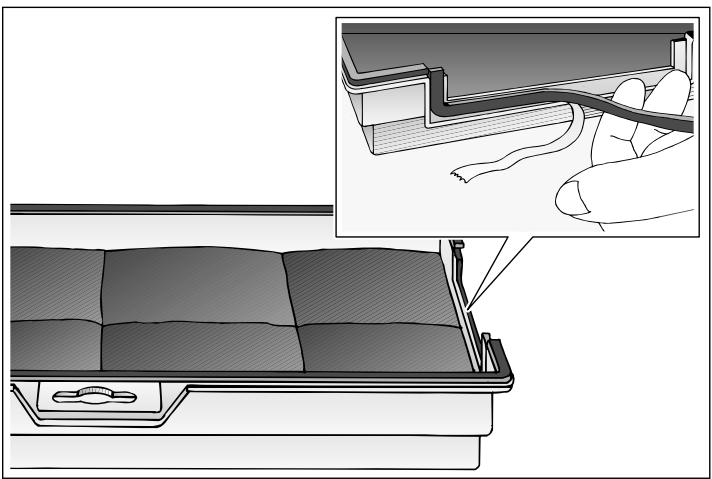

4. Cole o filtro de carvão ativo com as faixas de vedação

Defeito: O que fazer?

Muitas vezes, é fácil reparar as falhas sem a ajuda de terceiros. Observe as seguintes indicações antes de contactar o Serviço de Apoio ao Cliente.

: Perigo de choque eléctrico!

O aparelho não A ficha não está Ligar o aparelho à corrente funciona ligada

As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.

Causa possível Resolução

Verificar se outros aparelhos de cozinha funcionam

Falha do fusível Verificar na caixa de fusíveis se o fusível correspondente ao aparelho está em boas condições. A iluminação não funciona.

As luzes LED estão avariadas.

Contacte o Serviço de Assistência Técnica.

Lâmpadas LED As lâmpadas LED com defeito só podem ser substituídas pelo fabricante, pelo Serviço de Assistência ou por um técnico especializado (electricista instalador).

: Perigo de ferimentos! A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos.

Serviços Técnicos Quando efetuar a chamada, indique o número de produto (N.° E) e o número de fabrico (N.° FD) do aparelho, para podermos prestar um serviço de qualidade. A placa de caraterísticas com os números encontra-se no compartimento interior do aparelho (para isso, desmontar o filtro metálico de gorduras). Para que, em caso de necessidade, não tenha de procurar, poderá introduzir aqui os dados do seu aparelho e o número de telefone do serviço de assistência técnica.

N.º E N.° FD Serviço de Assistência Técnica O Tenha em atenção que a visita do técnico da assistência ao cliente não é gratuita em caso de uma utilização incorreta, mesmo durante o período de garantia. Pode consultar os dados de contacto de todos os países no índice de serviços de assistência.

Acessórios (não fornecidos com o equipamento) Nota: Estas instruções aplicam-se a vários modelos de aparelhos. É possível que o acessório especial indicado não se aplique ao seu aparelho. Nota: Respeite as instruções de montagem no acessório. Acessórios

Filtro de carvão ativo

Grelha de circulação de ar

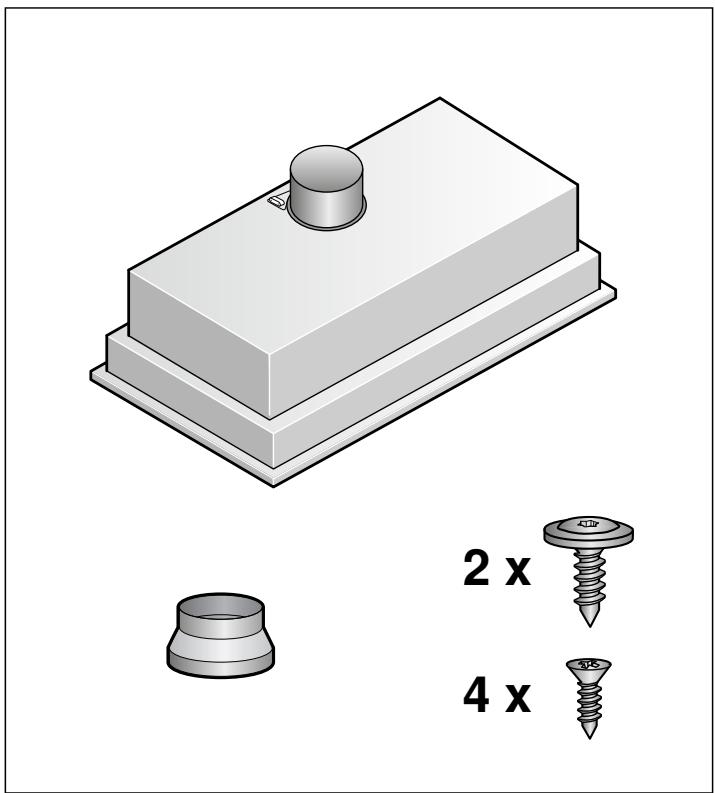

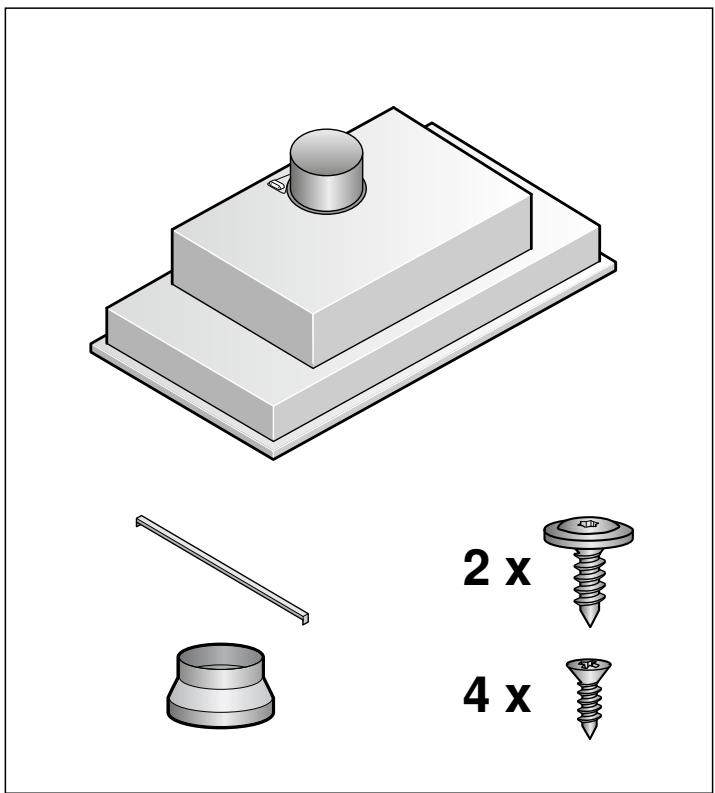

INSTRUÇÕES DE MONTAGEM Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho. ■

Largura do aparelho 53 cm:

Este aparelho é instalado em chaminés ou em sistemas de exaustão de vapores. Para acessórios especiais adicionais (p. ex., para a função com recirculação de ar) observar as instruções de instalação anexas. As superfícies do aparelho são sensíveis. Evitar danos durante a instalação. Se o exaustor for usado no modo de funcionamento por exaustão de ar, é necessário montar uma tampa anti-retorno.

•PP Largura do aparelho 73 cm:

: Instruções de segurança importantes

Instruçõedsgurançimportanes

Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores. Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem. A largura do exaustor tem de, no mínimo, corresponder à largura da placa de cozinhar. Na sua instalação têm de ser respeitadas as normas de construção em vigor, bem como as normas das entidades locais distribuidoras de electricidade e de gás. Devem ser respeitados os regulamentos locais e legais relativamente à extração do ar evacuado (p. ex., regulamentos de construção municipais). Perigo de morte! Os gases de combustão aspirados podem levar a intoxicação. O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima. Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação. Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

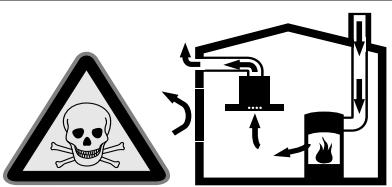

Os equipamentos de aquecimento que consomem o ar ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p. ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação. ■ Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação. ■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite. O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação. Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização. Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação. No caso de instalação de um ventilador com saída para chaminé, é necessário prever um circuito de segurança na alimentação de corrente da cobertura de exaustão.

Perigo de incêndio! A gordura acumulada no filtro pode incendiar-se. É necessário manter as distâncias de segurança indicadas para evitar uma acumulação de calor. Observe as especificações sobre a sua placa de cozinhar. No caso de utilização simultânea de bicos elétricos e a gás, aplica-se a maior distância indicada. O aparelho pode ser instalado apenas com uma das faces diretamente junto a um armário superior ou a uma parede. A distância mínima em relação à parede ou a um armário superior deve ser, no mínimo, de 50 mm. Perigo de ferimentos! ■ Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção. ■ O aparelho pode cair se não estiver corretamente fixado. Todos os elementos de fixação têm de ser montados de forma fixa e segura. ■ O aparelho é pesado. São necessárias 2 pessoas para transportar o aparelho. Utilizar apenas meios auxiliares apropriados. Perigo de choque elétrico! Os componentes interiores do aparelho podem ter arestas vivas. O cabo de ligação pode ficar danificado. Não dobrar nem entalar o cabo elétrico durante a instalação. Perigo de ferimentos!

Perigo de ferimentos!

Perigo de choque elétrico! Deve existir a possibilidade de desligar o aparelho da rede elétrica em qualquer altura. O aparelho deve ser ligado apenas a uma tomada de contacto de segurança instalada em conformidade com as normas. Após a montagem do aparelho, o acesso à ficha do cabo de ligação à rede deve estar desimpedido. Se tal não for possível, é necessário montar na instalação elétrica fixa um dispositivo de seccionamento omnipolar em conformidade com as condições da categoria de sobretensão III e com as regras de instalação. Apenas um eletricista pode efetuar a instalação elétrica fixa. Recomendamos a instalação de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentação do aparelho. Perigo de asfixia! O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem.

Função com exaustão de ar

: Perigo de choque elétrico!

Os gases de combustão aspirados podem levar a intoxicação. O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.

Os componentes interiores do aparelho podem ter arestas vivas. O cabo de ligação pode ficar danificado. Não dobrar nem entalar o cabo elétrico durante a instalação. Os dados necessários sobre a ligação encontram-se na placa de características no interior do aparelho, para isso, desmontar o filtro metálico de gorduras.

Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.

: Perigo de choque elétrico!

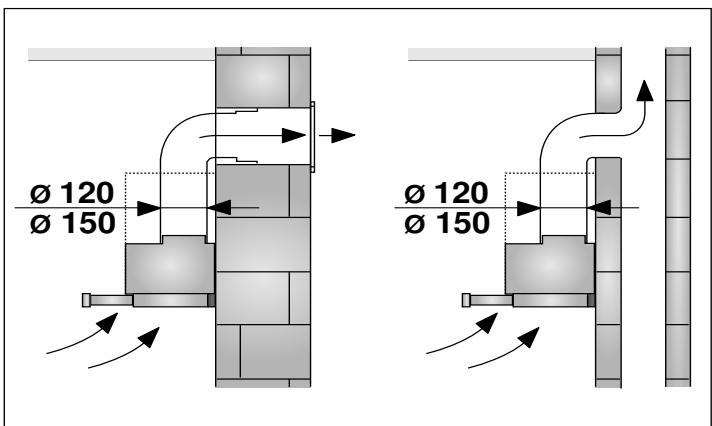

Tubagem de extração Nota: O fabricante do aparelho não assume qualquer garantia por reclamações devido ao segmento de tubo.

Comprimento do cabo elétrico: aprox. 1,20 m Este aparelho corresponde às determinações UE sobre supressão de interferências. Deve existir a possibilidade de desligar o aparelho da rede elétrica em qualquer altura. O aparelho deve ser ligado apenas a uma tomada de contacto de segurança instalada em conformidade com as normas. Após a montagem do aparelho, o acesso à ficha do cabo de ligação à rede deve estar desimpedido. Se tal não for possível, é necessário montar na instalação elétrica fixa um dispositivo de seccionamento omnipolar em conformidade com as condições da categoria de sobretensão III e com as regras de instalação. Apenas um eletricista pode efetuar a instalação elétrica fixa. Recomendamos a instalação de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentação do aparelho.

Preparar a conversão ■

O aparelho atinge a sua potência ideal graças a um tubo de extração reto e curto, bem como ao máximo diâmetro possível do tubo.

A conversão tem de cobrir toda a superfície de cozedura.

O peso máx. do exaustor é de 15 kg.

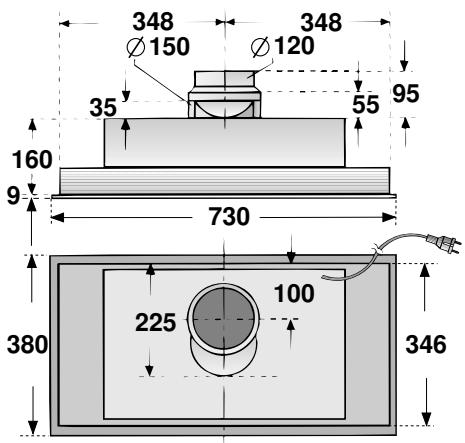

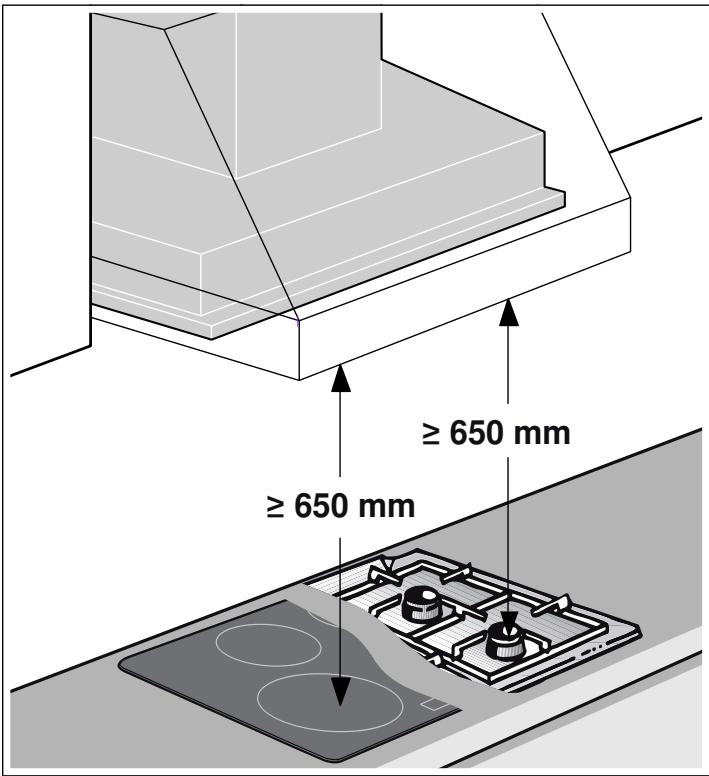

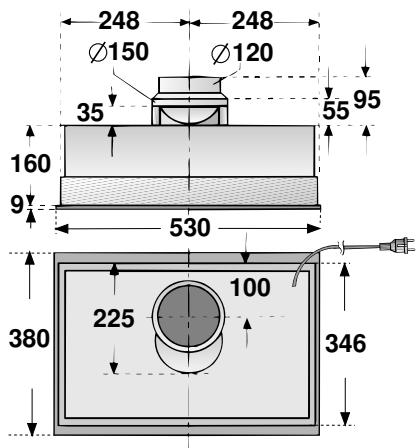

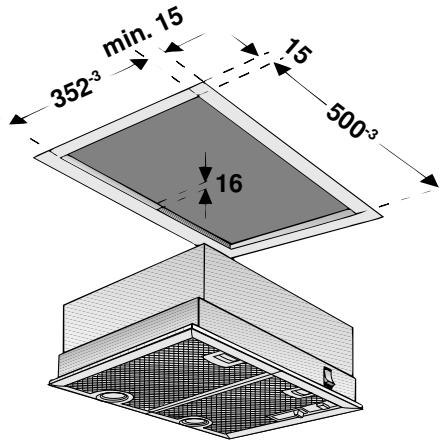

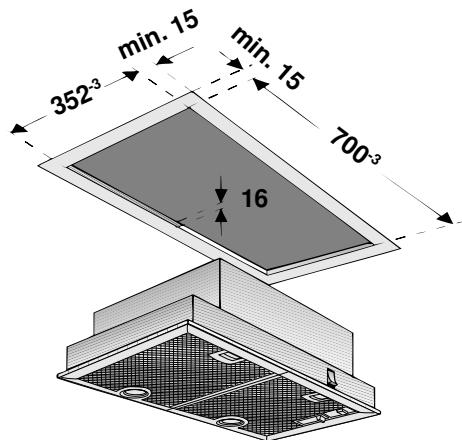

Medidas do aparelho e distâncias de segurança ■

Respeite as medidas do aparelho.

Respeite as distâncias de segurança.

Caso as instruções de instalação de aparelhos para cozinhar a gás prescrevam uma distância diferente, tenha sempre em consideração a distância maior.

Os tubos ou as mangueiras para colocação da tubagem de exaustão não podem ser de material inflamável.

A estabilidade da alteração tem de estar garantida mesmo após os trabalhos de recorte.

Canais planos A secção transversal interior deve corresponder ao diâmetro dos tubos circulares. Ø 150 mm aprox. 177 cm

A utilização de tubos de exaustão longos e rugosos, muitas curvas e diâmetro de tubos inferior a 150 mm provoca uma diminuição da potência de ventilação otimizada e o aumento de ruídos.

Tubos circulares Recomenda-se um diâmetro interior de 150 mm, mas, no mínimo, de 120 mm.

Para a conversão, o exaustor tem de ser instalado de forma nivelada no canto inferior.

Os canais planos não devem apresentar desvios acentuados. Caso os diâmetros de tubos sejam diferentes devem ser aplicadas tiras de vedação.

Esta exaustão de vapores destina-se a ser instalada numa alteração com as seguintes dimensões: Largura

500-3 mm (com uma largura do aparelho de 53 cm)

700-3 mm (com uma largura do aparelho de 73 cm)

Nota: Todas as paredes da alteração têm de ter uma espessura mínima de 15 mm.

Exaustor 53 cm de largura, de 1 e 2 motores:

PLQ Modo de funcionamento por exaustão de ar Se o exaustor for usado no modo de funcionamento por exaustão de ar, é necessário montar uma tampa anti-retorno.

Nota: A marcação ou relevo da tampa anti-retorno tem estar no exterior.

1. Encaixe os dois pinos da tampa anti-retorno nos furos na

saída de ar ou no bocal do ar.

2. Verificar a função da tampa anti-retorno.

Funcionamento por recirculação de ar Se o exaustor estiver a ser usado no modo de funcionamento por circulação de ar, a abertura de descarga tem de ser protegida por uma grelha de circulação de ar. A grelha de circulação de ar evita perigos mecânicos e elétricos.

Saída de ar retangular No caso de exaustores com saída de ar retangular, o bocal de ar incluso tem de ser aparafusado por cima da saída de ar.

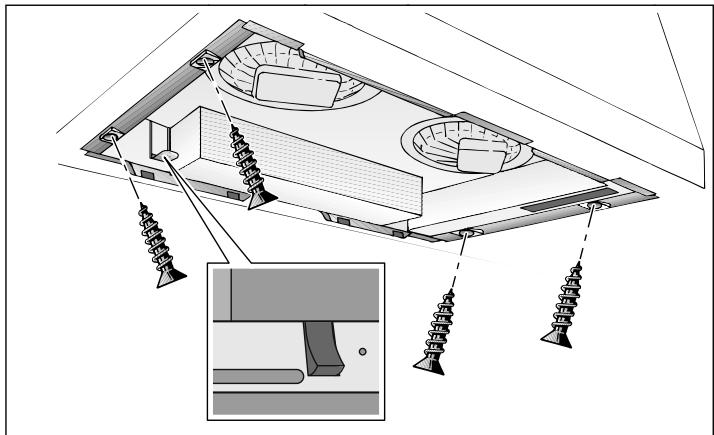

Desmontar o aparelho

1. Retire o filtro metálico de gorduras.

1. Solte a ligação elétrica.

2. Estabeleça a ligação elétrica.

2. Solte os parafusos.

3. Ao efetuar a conversão, pressione o exaustor para cima, até

3. Solte as ligações dos tubos.

a mola de montagem da parte da frente e de trás encaixar.

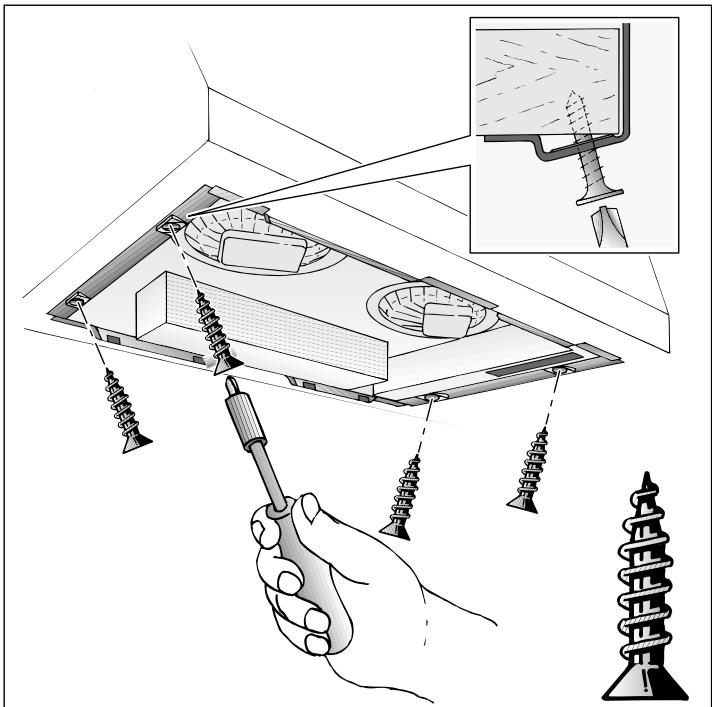

4. Aparafuse o exaustor.

4. Segure o exaustor em baixo. Puxe pelas molas de

montagem à frente e atrás.

5. Remova o exaustor para baixo.

5. Insira os filtros metálicos de gorduras e bloqueie-os.

Fixar as ligações dos tubos Nota: Se for utilizado um tubo de alumínio, alise primeiro a área de ligação. Tubo de exaustão Ø 150 mm (tamanho recomendado) Fixe e vede o tubo de exaustão do ar no bocal de admissão. Tubo de exaustão Ø 120 mm 1. Fixe o bocal de redução diretamente no bocal de admissão. 2. Fixe o tubo de exaustão do ar no bocal de redução. 3. Vede convenientemente ambos os pontos de ligação.
