Tipo de produto	Placa de indução
Número de zonas de cozimento	3
Diâmetros das zonas	Frente esquerda 21,0 cm, Traseira esquerda 14,5 cm, Frente direita 28,0 cm
Potência total	7,35 kW
Alimentação elétrica	220-240 V / 400 V 2N, 50-60 Hz
Tecnologia de aquecimento	Indução
Funções principais	PowerBoost, Hob²Hood, Início automático de cozimento, Pausa, Bloqueio, Dispositivo de segurança infantil, Temporizador, Gerenciador de potência
Consumo de energia	179,5 Wh/kg (conforme EN 60350-2)
Limpeza e manutenção	Limpador especial vitrocerâmico e raspador para sujeiras persistentes
Segurança	Desligamento automático, indicador de calor residual, segurança infantil, bloqueio dos comandos
Peças de reposição e reparabilidade	Utilizar exclusivamente peças originais AEG. Contactar o serviço pós-venda autorizado para qualquer reparação.
Cabo de alimentação	H05V2V2-F, temperatura mínima 90°C
Informações gerais	Número do modelo IKB32300CB, fabricante AEG. Manual disponível para download gratuito.

Perguntas frequentes - IKB32300CB AEG

Como ligar e desligar a placa de cozimento?

Pressione a tecla LIGA/DESLIGA (①) por 1 segundo para ligar ou desligar a placa.

Como ajustar o nível de cozimento?

Use as teclas + e - (∧ / ∨) para aumentar ou diminuir o nível. Pressione as duas simultaneamente para desativar a zona.

O que fazer se a placa não ligar?

Verifique se a placa está corretamente ligada e se o fusível não desarmou. Se o problema persistir, contacte um eletricista qualificado.

Como usar a função PowerBoost?

Pressione a tecla P para ativar a potência máxima em uma zona. A função retorna automaticamente ao nível mais alto após um tempo limitado.

Como limpar a superfície vitrocerâmica?

Use um limpador especial vitrocerâmico e um pano macio. Para sujeiras persistentes, use um raspador inclinado sobre a superfície.

Como ativar o dispositivo de segurança infantil?

Ligue a placa, não ajuste nenhum nível, depois pressione a tecla Trava / Segurança infantil por 4 segundos. O visor mostra L.

O que significa a mensagem de erro 'F'?

O símbolo F indica que nenhum recipiente foi detectado ou que o diâmetro é muito pequeno. Coloque um recipiente adequado na zona.

Como usar a função Hob²Hood?

A placa comunica automaticamente com um exaustor compatível. Ajuste o modo automático H1-H6 através da tecla Hob₂Hood. A velocidade do ventilador se ajusta conforme a temperatura.

Como ajustar o temporizador?

Selecione a zona de cozimento, depois pressione + ou - do temporizador para ajustar a duração de 00 a 99 minutos. A contagem regressiva começa automaticamente.

O que fazer se a superfície vitrocerâmica estiver trincada?

Desligue imediatamente o aparelho e desconecte-o. Contacte o serviço pós-venda autorizado para substituí-lo.

MANUAL DE UTILIZADOR IKB32300CB AEG

Obrigado por escolher este produto AEG. Criamo-lo para lhe oferecer um desempenho impecável durante muitos anos, com tecnologias inovadoras que tornam a sua vida mais fácil - funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns instantes para tirar o maior partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre assistência:

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais.

Quando contactar o Centro de Assistência Técnica Autorizado, certifique-se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.

A informação encontra-se na placa de características.

Aviso / Cuidado - Informações de segurança

Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorretas.

Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças com idade entre 3 e 8 anos e as pessoas portadoras de deficiência muito extensa e complexa devem ser mantidas afastadas ou constantemente vigiadas.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas ou constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, deve ser ativado.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.
• AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.
• NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.
• ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de cozedura.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não utilize uma máquina de limpar a vapor para limpar o aparelho.
• Após a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de tacho.
• Se a superfície de vitrocerâmica/vidro aparecer com alguma fenda, desative o aparelho e desligue-o da alimentação elétrica. Se o aparelho estiver ligado diretamente à alimentação elétrica numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em qualquer caso, contacte um Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizada ou por uma pessoa qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.

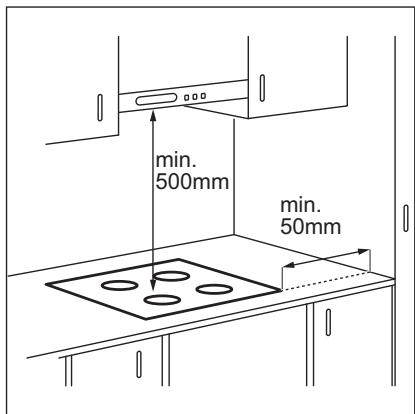

• Respeite as distâncias mínimas relativamente a outros aparelhos e móveis de cozinha.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de proteção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações. Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
• Se o aparelho for instalado por cima de uma gaveta:
• Não guarde folhas de papel ou objectos pequenos que possam ser sugados, porque pode danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
• Mantenha uma distância mínima de cerca de 2 cm entre a parte inferior do aparelho e os objectos que foram guardados na gaveta.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho é instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o sobreaquecimento dos terminais.
• Utilize um cabo de alimentação elétrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que a proteção contra choque é instalada.
• Utilize a abraçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Utilize dispositivos de isolamento corretos: disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contatores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Retire todo o material de embalagem, etiquetas e película protetora (se aplicável) antes da primeira utilização. Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desligue a zona de aquecimento antes de cada utilização.
• Não configure apenas no detector de achados.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento. Se a superfície do aparelho apresentar fendas, desligue-o

imediatamente da corrente elétrica. Isso evitará choques elétricos.

• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância das zonas de indução quando o aparelho estiver a funcionar.
• Quando coloca alimentos em óleo quente, o óleo pode salpicar.

AVISO!

Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que um objeto ou tacho caia sobre o aparelho. A superfície pode ser danificada.
• Não ative zonas de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre esses objetos quando precisar de os deslocar sobre a placa.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Desligue o aparelho e deixe-o arrefecer antes de o limpar.
• Desligue o aparelho da tomada elétrica antes de qualquer manutenção.
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e úmido. Utilize apenas detergentes neutros. Não utilize quaisquer produtos abrasivos, esfregões, solventes ou objetos metálicos.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas antes da sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placa é fornecida com um cabo de ligação.
• Para substituir o cabo de alimentação se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta temperaturas de 90°C ou superiores.

2.5 Assistência Técnica

• Contacte um Centro de Assistência Técnica Autorizada se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Consulte a sua autoridade municipal para saber como eliminar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

Contacte um Centro de Assistência Técnica local.

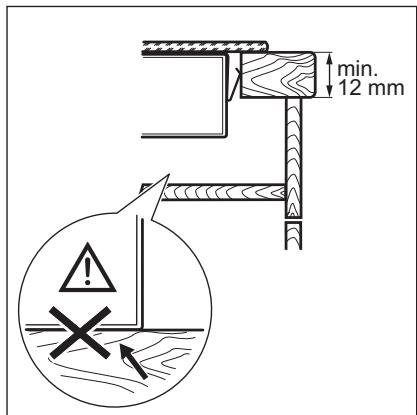

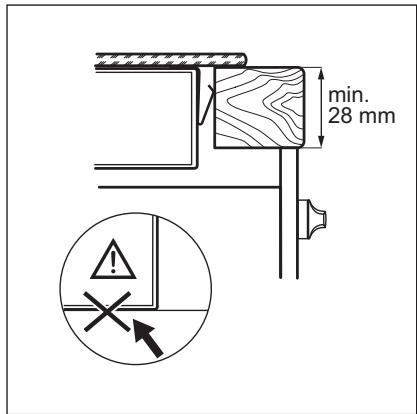

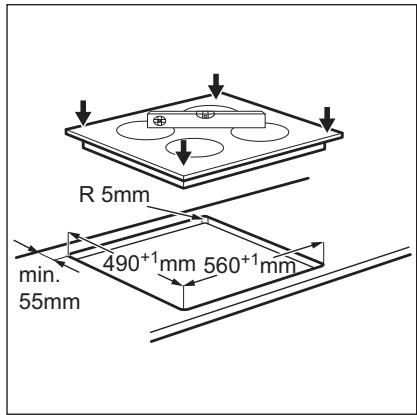

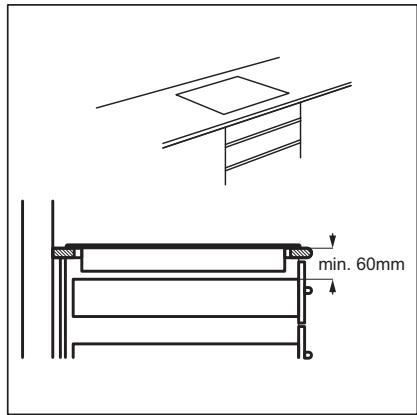

3.4 Montagem

Se o aparelho for instalado por cima de uma gaveta, a ventilação da placa durante o funcionamento pode aquecer os produtos que estiverem guardados na gaveta.

4. DESCRIÇÃO DO PRODUTO

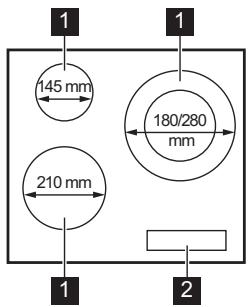

4.1 Disposição da placa

1 Zona de aquecimento de indução 2 Painel de comandos

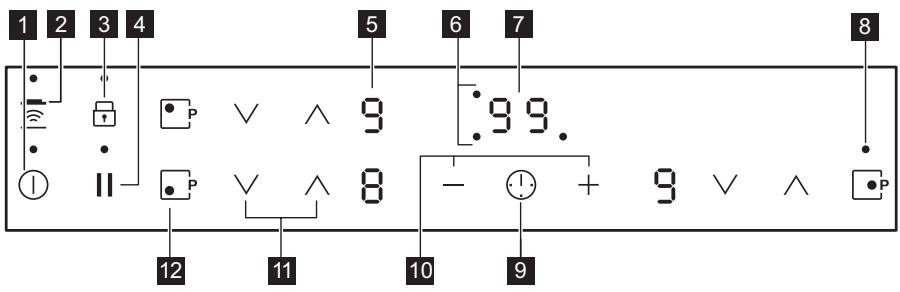

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Cam- po do sensor	Função	Comentário
1	①	ON/OFF	Para activar e desactivar a plac.
2	=	Hob²Hood	Para activar e desactivar o modo manual da função.
3	#	Bloqueio de funções / Blo- queio de segurança para crianças	Para bloquear/desbloquear o pailen de co- mandos.
4	||	Pausa	Para activar e desactivar a função.
5	-	Indicador do grau de coze- dura	Para indicar o grau de cozedura.
6	-	Indicadores do temporiza- dor das zonas de cozedura	Aprende a zona de cozedura para a qual está definido um tempo.
7	-	Visor do temporizador	Para indicar o tempo em minutos.
8	-	Indicador do circuito exte- rior	Para指示 que o circuito exterior está ati- vo.
9	1	-	Para selecciónar a zona de cozedura.
10	+ / -	-	Para会上出或 diminuir o tempo.
11	/ √	-	Para selecciónar o grau de cozedura.
12	P	PowerBoost	Paraactivar a função.

4.3 Indicadores de nível de calor

Visor	Descrição
0	A zona de aquecimento está desactivada.
1 - 3 / 2 - 6	A zona de aquecimento está activada. O punto significica uma mudança de meio;nível de aquecimento.
u	Pausa本次活动.
8	Aquecimento automatico本次活动.
P	PowerBoost本次活动.
E + dígito	Existe uma anomalia.
3 / 2 / 0	OptiHeat Control (Indicador de calor residual de 3 níveis):continue a cozinhar/manter quente/calor residual.
L	Bloqueio de funções /Bloqueio de segurança para crianças a func- nar.
F	O tacho não é adequado, é demasiado pouco ou não há tacho na zona de aquecimento.
-	Desactivação automática本次活动.

4.4 OptiHeat Control (Indicador de calor residual de 3 níveis)

AVISO!

三 / 三 / calor residual pode provocar queimaduras. O indicador mostra o nível de calor residual.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Ativar e desativar

Toque em ① durante 1 segundo para ativar ou desativar a placa.

5.2 Desativação automática

A função desativa automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desativadas.
• Quando, após a ativação da placa, não é definido qualquer grau de cozedura.
• Quando ocorre um derrame ou quando for colocado algo um objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorretos. O símbolo [F] acende-se e a zona de cozedura é automaticamente desativada antes de 2 horas.
• quando não desativa uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desativa-se.

As zonas de aquecimento de indução criam o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor dos tachos.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de cozedura	A planta desactiva- -seAPOSS
U, 1 - 2	6 horas
3 - 4	5 horas
5	4 horas
6 - 9	1,5 horas

5.3 Grau de cozedura

Toque em [^] para aumentar o grau de cozedura. Toque em [v] para diminuir o grau de cozedura. Toque em [^] e [v] simultaneamente para desativar a zona de cozedura.

5.4 Aquecimento automático

Se ativar esta função, pode obter o calor necessário em menos tempo. A função seleciona o nível de calor mais elevado durante algum tempo e depois diminui para o nível de calor adequado.

Para ativar a função, é necessário que a zona de aquecimento esteja fria.

Para ativar a função para uma zona de aquecimento: toque em

acende). Toque imediatamente em acende). Toque imediatamente em até que o nível de calor correto acenda. Após 3 segundos, acende.

Para desativar a função: toque em [v].

5.5 PowerBoost

Esta função disponibiliza mais potência para as zonas de cozedura de indução. A função pode ser ativada para uma zona de cozedura de indução apenas por um curto período de tempo. Após esse tempo, a zona de cozedura de indução muda automaticamente para o grau de cozedura mais elevado.

Para desativar a função: toque em [P] ou [v].

5.6 PowerBoost com uma zona de cozedura de circuito duplo

A função é realizada para o circuito interior se o aparelho detetar um tacho com diâmetro inferior ao do circuito interior. A função é realizada para o circuito exterior se o aparelho detetar um tacho com diâmetro superior ao do circuito interior.

5.7 Temporizador

Temporizador da contagem decrescente

Pode utilizar esta função para definir o tempo de funcionamento da zona de aquecimento apenas para uma sessão de cozedura.

Comece por selecionar o nível de calor para a zona de aquecimento e selecione depois a função.

Aquecimento: toque em ① várias vezes até que o indicador da zona de aquecimento pretendida se acenda.

Para ativar a função ou alterar o

tempo: toque no + ou no – do temporizador para definir o tempo (00 - 99 horas). Quando o indicador da zona de aquecimento começar a piscar

lentamente, a contagem decrescente começa.

Para ver o tempo restante: selecione a zona de aquecimento com ①. O indicador da zona de aquecimento começa a piscar rapidamente. O visor mostra o tempo restante.

Para desativar a função: selecione a zona de aquecimento com ① e toque em –. O tempo restante decresce até 00. O indicador da zona de aquecimento apaga-se.

Quando o tempo termina, é emitido um som e a indicação 00 fica intermitente. A zona de aquecimento é desativada.

Para desligar o som: toque em ①.

Conta-Minutos

Pode utilizar esta função como Conta-Minutos quando a placa está ativa e as zonas de aquecimento estão inativas. O visor presente na área do nível de calor.

Para ativar a função: toque em ①.

Toque em + ou - do temporizador para selecionar o tempo. Quando o tempo terminar, é emitido um som e aparece a indicação 00 intermitente.

Para desligar o som: toque em ①.

Para desativar a função: toque em ① e depois em - . O tempo restante diminui até 00.

Esta função não afeta o funcionamento das zonas de aquecimento.

5.8 Pausa

Esta função ativa todas as zonas de aquecimento com o nível de calor mais baixo.

Quando a função estiver a funcionar, todos os restantes símbolos dos painéis de comandos estão bloqueados.

A função não desativa as funções de temporizador.

Toque em | para ativar a função.

Acende-se. O nível de calor é reduzido para 1.

Para desativar a função, toque em I. O nível de calor volta ao valor anterior.

5.9 Bloqueio de funções

É possível bloquear o painel de comandos com zonas de cozedura a funcionar. Isto impede uma alteração acidental do grau de cozedura.

Comece por definir o grau de cozedura.

Para ativar a função: toque em e acende durante 4 segundos. O temporizador permanece ativo.

Para desativar a função: toque em. O visor apresenta o grau de cozedura anterior.

Quando desativar a placa, sem desativar esta função.

5.10 Bloqueio de segurança para crianças

Para desativar a função: ative a placa com ①. Não defina o grau de cozedura. Toque em ② durante 4 segundos. Acende. Desative a placa com ①.

Para contornar a função por apenas um período de cozedura: ative a placa com ①. Acende. Toque em durante 4 segundos. Defina o grau de cozedura em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com ①, a função fica novamente ativa.

5.11 Gestão de energia

• As zonas de aquecimento estão agrupadas de acordo com a posição e o número de cada fase da placa. Consulte a ilustração.
• O limite máximo de energia elétrica de cada fase é 3700 W.
• A função divide a potência entre as zonas de aquecimento que estão ligadas à mesma fase.
• A função é ativada quando a carga total das zonas de aquecimento ligadas à mesma fase excede os 3700 W.
• A função diminui a potência das restantes zonas de aquecimento que estão ligadas à mesma fase.
• A indicação do nível de calor das zonas cuja potência foi reduzida alterna entre o nível de calor selecionado e o nível de calor reduzido. Após algum tempo, a indicação do nível de calor das zonas cuja potência foi reduzida fixa-se no nível de calor reduzido.

5.12 Hob²Hood

É uma estrutura automática avançada que liga a placa a um exaustor especial. A placa e o exaustor possuem sistemas de comunicação por sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função do modo de funcionamento da placa e da temperatura do tacho mais quente. Também é possível controlar manualmente a ventoinha através da placa.

A maior parte dos exaustores são fornecidos com o Sistema de controlo remoto desativado. É necessário ativá-lo para utilizar a função. Para obter mais informações, consulte o manual do Utilizador do exaustor.

Utilizar a função automaticamente

Para usar a função automaticamente, selecione um dos modos automáticos H1 - H6. A placa está configurada inicialmente para H5. O exaustor reage ao funcionamento da placa. A placa determina a temperatura do tacho e ajusta automaticamente a velocidade da ventoinha.

Modos automáticos

	Luz automática	Fervu-ra1)	Fritura2)
Modo H0	Off	Off	Off
Modo H1	On	Off	Off
Modo H23)	On	Veloci-dade 1 da ven-toinha	Veloci-dade 1 da ven-toinha
Modo H3	On	Off	Veloci-dade 1 da ven-toinha
Modo H4	On	Veloci-dade 1 da ven-toinha	Veloci-dade 1 da ven-toinha
Modo H5	On	Veloci-dade 1 da ven-toinha	Veloci-dade 2 da ven-toinha

	Luz automática	Fervu-ra1)	Fritura2)
Modo H6	On	Veloci-dade 2 da ven-toinha	Veloci-dade 3 da ven-toinha

1) A placa deteta o processo de fervura e regula a velocidade da ventoinha em função do modo automático. 2) A placa deteta o processo de fritura e regula a velocidade da ventoinha em função do modo automático. 3) Este modo ativa a ventoinha e a luz sem ter em conta a temperatura.

Alterar o modo automático

1. Desative o aparelho.
2. Toque em ① durante 3 segundos. O visor acende-se e apaga-se.
3. Toque em durante 3 segundos.
4. Toque em ① algumas vezes até que H apareça.
5. Toque no + do temporizador para selecionar um modo automático.

Para controlar o exaustor diretamente no painel do exaustor, desative o modo automático da função.

Quando acabar de cozinhar e desativar a placa, a ventoinha do exaustor pode continuar a funcionar durante algum tempo. Após esse tempo, o sistema desativa a ventoinha automaticamente e impede uma reativação acidental da ventoinha durante 30 segundos.

Controlar manualmente a velocidade da ventoinha

Também pode controlar a função manualmente. Para isso, toque em com a placa ativa. Isto desativa o modo automático da função e permite a alteração manual da velocidade da ventoinha. Quando premir, aumenta a

velocidade da ventoinha um nível. Quando atingir um nível maior e premir novamente, a velocidade da ventoinha volta para 0, ou seja, a ventoinha do exaustor é desativada. Para voltar a ligar a ventoinha com a velocidade 1, toque em

Para ativar o modo automático da função, desative a placa e ative-a novamente.

6. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos e panelas

Nas zonas de aquecimento de indução, o calor é gerado muito rapidamente nos tachos por um campo eletromagnético forte.

Utilize as zonas de aquecimento de indução com tachos adequados.

Material do tacho

• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (assinalado como adequado pelo fabricante).
• incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de aquecimento regulada para o nível de calor mais elevado.
• a base do tacho atrai um íman.

A base do tacho ou panela deve ser o mais espessa e plana possível.

Certifique-se de que as bases dos tachos estão bem limpas e secas antes de colocar os tachos na placa.

Dimensões dos tachos

Ativar a luz

Pode configurar a placa para ligar automaticamente a luz sempre que a placa for ativada. Para isso, selecione um dos modos automáticos H1-H6.

A luz do exaustor é desligada 2 horas após a desativação da placa.

As zonas de aquecimento de indução adaptam-se automaticamente à dimensão da base do tacho.

A eficiência da zona de aquecimento está relacionada com o diâmetro do tacho. Um tacho que tenha diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de aquecimento.

• Estalidos: o tacho é feito de materiais diferentes (construção multicamadas). Assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).
• Zumbido: está a utilizar um nível elevado de potência.
• Cliques: sons de comutações eletrolíticas.
• Sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não são indicadores de uma avaria na placa.

6.3 Exemplos de modos de cozinhar

A relação entre o nível de calor e o consumo de potência de uma zona não é linear. Quando o nível de calor

aumenta, o aumento do consumo de potência não é diretamente proporcional. Isto significa que uma zona de aquecimento no nível de calor médio consome menos de metade da sua potência máxima.

Os dados da janela servem apenas como referência.

Nível de calor	Utilize para:	Tempo (min.)	Sugestões
u-1	Manter os alimentos cozinha-dos quentes.	confor-me ne-cessário	Coloque uma tampa no tacho.
1 - 2.	Molho holandês, derreter: manteiga, chocolate, gelatina.	5 - 25	Misture regularamente.
1 - 2.	Solidificar: omeletas fofas, olvos cofizos.	10 - 40	Cozer com a tampa.
2. - 3.	Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.	25 - 50	Adicione, no minimo,两大 partes de liquido para uma parte de arroz e mexa os pra-tos à base de leite a meio do tempo de cozedura.
3. - 4.	Cozer legumes, peixe e carne a vapor.	20 - 45	Adicione两大 colheres de so-pa de liquido.
4. - 5.	Cozer batatas a vapor.	20 - 60	Utilize, no maior,¼lde água para 750gde batatas.
4. - 5.	Cozer grandes quantidades de alimentos, guisados e sopas.	60 - 150	Até 3lde liquido mais os in-gredientes.
5. - 7	Fritura ligeira: escalopes, cor-don bleu de vitela, costeletas, rissós, salsichas, figado, roux, olvos, panquecas, sonhos.	confor-me ne-cessário	Vire a meio do tempo.
7 - 8	Fritura intensa, batatas fritas, bifes do limbo, costeletas.	5 - 15	Vire a meio do tempo.
9	Ferver água, cozer massa, estufar carne (goulash, jardineira), batatas bem fritas.
P	Ferver grandes quantidades de água. PowerBoost activada.

6.4 Dicas e conselhos para Hob2Hood

Quando utilizar a placa com a função:

Proteja o painel do exaustor contra a luz solar direta. - Não aponte lâmpadas de halogéneo para o painel do exaustor.

• Não cubra o painel de comandos da placa.
• Não obstrua o sinal entre a placa e o exaustor (por exemplo, com uma panela ou uma pega de tacho). Observe a figura.

O exaustor da figura é apenas um exemplo.

Outros aparelhos controlados remotamente podem bloquear o sinal. Não utilize aparelhos controlados remotamente ao mesmo tempo que utilizar a função na placa.

Exaustores com a função Hob2Hood

Consulte o nosso website de produtos para saber quais são os exaustores que trabalham com esta função. Os exaustores AEG que trabalham com esta função têm o símbolo

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para limpar o vidro.

7.2 Limpeza da placa

e alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evaporar queimaduras. Utilize um raspador especial para colocar sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remove a descoloração metálica brilhante: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema	Causa possível	Solução
Não consegue ativar ou utilizes a placac.	A placanão está ligada à corrente elétrica ou não está ligada corretramente.	Verifique se a placac está ligada corretramente à alimentação elétrica. Consulte o diagrama de ligações.
	O disjuntor está desligado.	Certifique-se de que o disjuntor é a causa da anomá- lia. Se o disjuntor disparar diversas vezes,��uça um eletricista qualificado.
	Não definiou o;nivel de aque-cimento em menos de 10 se-gundos.	Ative novamente a placac define a”;defina o;nivel de aqueci-imento em menos de 10 se-gundos.
	Tocou em 2 ou mais Campos do sensor em simultâneo.	Toque em apenas um cam-po do sensor.
	Pausa está a funcionar.	Consulte "Utilização diária".
	Manchas de gordura ou água no pailnel de coman-dos.	Limpe o pailnel de coman-dos.
É emitido um sinal sonoro e a placadesativa-se.	Colocou algoimgoberto sobre um ou mais Campos do sen-sor.	Retire o objectodocos Campos do sensor.
A placamite um sinal sono-ro quando édesativada.
A placadesativa-se.	Colocou algoimgoberto sobre um ou mais Campos do sen-sor.	Retire o objectodocos Campos do sensor.
O indicatorde calor residual não acende.	A zona não está quente por-quem的功能ou durante pou-co tempo ou o sensor está danificado.	Se a zona tiverfunctionadotempo sufficiente para estarquent,contacte um Centrode Assistência Técnica Auto-rizado.
Hob2Hood não funciona.	Cobriu o pailnel de coman-dos.	Retire o objectodowners panelde comandos.
Aquecimento automatico não funciona.	A zona está quente.	Deixe a zona arrefecer ou su-ficiente.
	Está selecionado o;nivel deaquecimento mais elevado.	O;nivel deaquecimentomais elevado tem a mesmapotência que a função.
O;nvel deaquecimento al-terna entredos níveis.	Gestao de energia está afuncionar.	Consulte "Utilização diária".
Os Campos do sensor ficamquentes.	O recipiente é demasiado grande ou foci colocao de masiado perto dos comandos.	Coloque o recipiente numadazonas de aquecimentodeTRS, se possivel.
Lacende.	Bloqueio de segurança paracrianças ou Bloqueio de funções está afuncionar.	Consulte "Utilização diária".
Facende.	Não existe qualquer recipi-ente na zona.	Coloque um recipiente na zona.
	O recipiente não é adeqa-do.	Utilize um recipiente adequ-ado. Consulte "Suggestões e dicas".
	O diâmetro da base do reci-piente é demasiado pouco-no para a zona.	Utilize um recipiente com asdimensores corretas. Consul-te "Dados&Técnicos".
O circuito exterior não estáativado.	O diâmetro da base do reci-piente é demasiado peque-no.	Utilize um recipiente com di-ametro da base maior.
Aparece E e um número.	A placapresenta umerro.	Desative a placae ative-a novamente antes 30 segun-dos. SeEvoltar a aparecer,desligue a placadalimen-tação elétrica. Após 30 segundos, ative novamente aplaca. Se o problema persis-tir,contacte um Centro deAssistência Técnica Autoriza-do.
Ouve-se um sinai sonoroconstante.	A ligaçāo elétrica não estácorreta.	Deslgue a placadalimen-tação elétrica.Solicitau mulestricista qualificado queverifique a instalação.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizada. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro

apresentada. Certifique-se de que utiliza a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou do fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

9. DADOS TÉCNICOS

9.1 Placa de características

Modelo IKB63301FB

Tip61B3A02AA

Indução 7.35 kW

N.° de série

AEG

PNC 94959741800

220 - 240 V / 400 V 2N 50 - 60 Hz

Fabricado(a) na Alemanha

7.35 kW

C∈

9.2 Especificações das zonas de aquecimento

Zona de aquecimento	Potência nominal (nível de calor max.) [W]	PowerBoost [W]	Duração maior [min.] de PowerBoost	Diâmetro do ta-cho [mm]
Dienteira es-querda	2300	3700	10	180 - 210
Traseira esquerda	1400	2500	4	125 - 145
Dienteira direita	1800	2800	10	145 - 245
	3500	3700	5	245 - 280

A potência das zonas de aquecimento pode ser ligeiramente diferente da indicada na tabela. Varia consoante o material e as dimensões do tacho.

Para otimizar a cozedura, utilize um tacho com diâmetro não superior ao indicado na tabela.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto de acordo com a diretiva EU 66/2014

Identificacao do modelo		IKB63301FB
Tipo de placa		Placa encastrada
Número de zonas de aquec- cimento		3
Tecnologia de aquecimen- to		Indução
Diâmetro das zonas de aquecimento circulares (Ø)	Dienteira esquerda	21,0 cm
	Traseira esquerda	14,5 cm
	Dienteira direita	28,0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dienteira esquerda	178,4 Wh/kg
	Traseira esquerda	183,2 Wh/kg
	Dienteira direita	176,9 Wh/kg

Consumo de energia da placa (EC electric hob)

179,5 Wh/kg

EN 60350-2 - Aparelhos elétricos domésticos para cozinhar - Parte 2: Placas - Métodos para medir o desempenho

10.2 Poupança de energia

Pode poupar energia todos os dias se adotar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a ativar.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os aparelhos que tenham o

elimine juntamente com os resíduos domésticos. Recolha o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

CONTEÚDO

1. INFORMAÇÕES DE SEGURANÇA 43
2. INSTRUÇÕES DE SEGURANÇA 45
3. INSTALAÇÃO 48 4. DESCRIÇÃO DO PRODUTO 49
4. USO DIÁRIO 51
5. CONSELHOS 56
6. MANUTENÇÃO E LIMPEZA 58 8. RESOLUÇÃO DE PROBLEMAS 58 9. DADOS TÉCNICOS 61
7. EFICIÊNCIA ENERGÉTICA 61

3.2 Placas embutidas
