Tipo de produto	Frigorífico com compartimento congelador
Marca	INDESIT
Modelos	LR8 S1 K, LR8 S1 S B, LR8 S1 W B, LR8S1FW
Alimentação elétrica	220-240 V, 150 W, tomada com terra
Quantidade máxima de congelação	4 kg/24 h
Sistema de refrigeração	Pure Wind Plus com filtro antibacteriano de iões de prata
Descongelação do frigorífico	Automática
Descongelação do congelador	Manual (descongelar quando o gelo > 5 mm)
Iluminação interior	Lâmpada 15 W ou 25 W, substituível
Prateleiras	Amovíveis e ajustáveis em altura
Balconetes	Porta-latas, porta-garrafas, porta-objetos, suporte para ovos
Bandeja de cubos de gelo	Sim
Indicador de temperatura	Sim, para identificar a zona mais fria
Reversibilidade das portas	Sim
Filtro Pure Wind Plus	Limpar a cada 12-18 meses com água e detergente neutro
Pés de ajuste	Pés dianteiros para nivelamento
Espaçamento exigido	Pelo menos 10 cm acima, 5 cm nos lados
Conformidade de segurança	Diretivas CE 73/23/CEE, 89/336/CEE, 2002/96/CE
Uso	Familiar, não profissional
Peças sobressalentes	Utilizar apenas peças originais
Serviço pós-venda	Contactar fornecendo o modelo (Mod.) e o número de série (S/N)

Perguntas frequentes - LR8 S1 K - LR8 S1 S B - LR8 S1 W B - LR8S1FW INDESIT

Como ajustar a temperatura do frigorífico?

Utilize o botão REGULAÇÃO DA TEMPERATURA localizado no compartimento do frigorífico. As posições vão de 1 (menos frio) a 7 (mais frio). Uma posição intermédia é recomendada. A regulação é automática de acordo com a posição escolhida.

O que fazer se a iluminação interior não acender?

Verifique primeiro se a ficha está bem ligada e se a corrente não foi cortada. Se a lâmpada queimou, desligue o aparelho, desmonte a tampa de proteção e substitua a lâmpada por uma do mesmo tipo (15 W ou 25 W).

Como descongelar o compartimento congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão de temperatura na posição 'desligado' ( ), embrulhe os alimentos congelados em papel e coloque-os num local fresco. Deixe a porta aberta até o gelo derreter completamente. Para acelerar, coloque recipientes com água morna. Nunca utilize objetos pontiagudos ou cortantes.

Como limpar os filtros Pure Wind Plus?

Desencaixe a capa dos filtros com a ajuda de uma pequena chave de fendas plana, inserindo a ponta nas ranhuras. Lave os filtros em água corrente com detergente neutro a cada 12 a 18 meses. Deixe secar cuidadosamente antes de os recolocar no lugar.

A parede traseira do frigorífico está coberta de gelo ou gotículas de água, é normal?

Sim, é completamente normal. Durante o funcionamento, a parede traseira cobre-se alternativamente de gelo ou gotículas de água conforme o compressor funciona ou para. É sinal de funcionamento correto.

Como inverter o sentido de abertura das portas?

O manual indica que as portas são reversíveis. Deve seguir as instruções específicas fornecidas no manual de instalação. Geralmente, é necessário desmontar as dobradiças e remontá-las do outro lado. A operação pode exigir ferramentas.

Qual é a quantidade máxima de alimentos que posso congelar em 24 horas?

A quantidade máxima está indicada na etiqueta de características, localizada no compartimento do frigorífico em baixo à esquerda. Para este modelo, é de 4 kg/24 h.

O que fazer em caso de corte de energia?

Não abrir a porta do congelador. Os produtos ultracongelados e congelados conservam-se sem problema durante cerca de 9 a 14 horas. Para o frigorífico, a conservação é mais curta. Após o retorno da corrente, verifique o estado dos alimentos.

Como substituir a lâmpada de iluminação?

Desligue o aparelho. Desmonte a tampa de proteção da lâmpada (ver figura no manual). Substitua por uma lâmpada do mesmo tipo: 15 W ou 25 W. Monte novamente a tampa e volte a ligar.

Porque é que o motor funciona permanentemente?

Verifique se a porta está bem fechada, se não é aberta com muita frequência, se a temperatura ambiente não está muito alta, e se a camada de gelo não ultrapassa 2-3 mm. Se tudo estiver correto, o motor pode funcionar continuamente para manter a temperatura. Consulte a secção Anomalias e soluções do manual.

MANUAL DE UTILIZADOR LR8 S1 K - LR8 S1 S B - LR8 S1 W B - LR8S1FW INDESIT

Instruções para a utilização

FRIGORÍFICO 2 PORTAS

Indices

Instruções para a'utilisation, 1

Assistência, 2

Descrição do aparelho, 5

Reversibility da abertura das portas, 7

Instalacao, 16

Manutenção e custados, 17

Precauçôes e conselho, 18

Anomalias e soluções, 19

F

Français

Mode d'emploi

REFRIGERATEUR 2 PORTES

Sommaire

Mode d'emploi, 1

Assistance, 2

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e o,inveniente detectado continuar,contactar o Centro de Assistência mais proxies.

Comunique:

• o tipo de anomalia
• o modelos daquina (Mod.)
• o número de série (S/N)

Estas informacoes encontrar-se na placac de identificacao situada no compartmento frigorico embaixo a esquerda.

Nunca recorrer a的技术icos não autorizados e negar sempre a instalação de peças sobresselentes não originals para reposicao.

HU

Szervizszolgálat

Descrição do aparecido

Visão geral

Estas instruções sobre autilização sào vázidas para varios modelos, portanto é possível que na figura Hajá pormenores发展目标 do aparelho que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguides.

1 PEZINHO de regulacao
2 Gaveta para FRUTAS e HORTALICAS
3 PRATELEIRA
4 PURE WIND PLUS
5 Manipulo REGULACAO DA TEMPERATURA
6 Compartimento para CONGELAÇAO e CONSERVACAO
7 Recipientes para GELO*
8 Prateleira extraível da porta com tampa e PORTA OVOS
9 Prateleira para LATINHAS
10 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS

11 Prateleira para GARRAFAS

• Variaveis em número e/ou na posicao.
• Presente somente em algunos modelos.

HU

A készülék leírásá

Attekintés

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vend,cessão ou mudança, assegure-se que o mesmo permança jinto com o aparelho para informar ao novo proprietário sobre o,functionamento e as suas respectivas advertências.

! Leia com atençao as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento e ligação

Posicionamento

1. Posizione o aparelho num ambiente bem ventilado e não humido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitize de uma boa ventilação para functionarem bem e os consumos de electricidade diminuirem.
3. Deixe uma distência de pelo menos 10 cm. entre a parte superior do aparelho e os moveris que houver acima, e de pelo menos 5 cm. entre as laterais e os moveris/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eletrico).
5. Para manter uma distência ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguido as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rigido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar oSYSTEMe eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legisização;
• a tomada tenha a capacidade de suportar o cargo Tmaxima. de potência da boa, indica na placac de identificacao situada no compartmento frigorífico em baixo à esquerda (pex.: 150 W);
• a tensão de alimentação está entre os values indicados na placá de identificacao, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compativel com a ficha do aparelho. Em caso contrario peça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensões nem tomadas multiplas.

!Com o aparelho instalado, deve ser fácil o acesso ao cabo eletrico e a tomada eletrica.

! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo delve ser verificado periodicamente e substituido somente por技术和 autorizados (veja a Assistência).

! A Empresa exime-se de qualquer responsabilitadse se estas regras não foram obedecidas.

Início e utilizesão

Iniciar o aparelho

! Antes de iniciar o aparecido, obedeça as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartmentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eletrica e assegure-se que a lâmpada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor medio. Depois de algumas horas sera possivel guardar alimentos no frigorífico.

RegULAÇÃO da temperatura

A temperatura no interior do compartmento frigorifico regula-se automaticamente em funcao da posicao do botao para a regulation da temperatura.

1 = menos frio
7 = mais frio.

É aconselhado em todo o caso uma posicao média.

Paraacularo esponcaado disposicao e melhoraraparacenciado aparelho, o mesmo tem a "parte refrigeradora"situada no interior do pailentraseiro do compartmento frigorifico. Este pailnel, durante oFUNCTIONamento, estara coberto de gelo, ou de gotinhas de agua, dependendo se o compressor estivera:americanou em pausa.Nao se preocupe com isto!O frigorifico está a funcionar de modo normal.

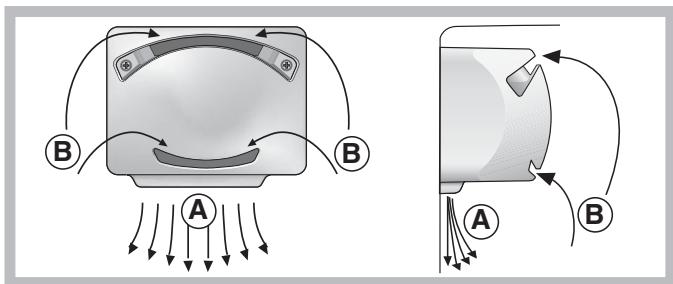

PURE WIND PLUS

Pode ser reconhecido pela Presence do dispositivo na parede superior do compartmento frigorífico (veja a figura).

Pure Wind optimiza ao máximo a circulacao do ar, melhorando a eficacia do evaporador e aidando a alcancar mais rapidamente a temperatura correcta no interior do frigorico antes cada abertura. homogeneamente a temperatura: o ar soprado (A) arrefece em contacto com a parede fria, quando que o ar mais quente (B) é aspirado (veja a figura).

Os produits Pure Wind Plus disponem também de umAGO que, gratas a uma composicao especial com ions de prata, consente reduzir a presenca de bacteriias de 70% e dos cheiros no interior do compartmento frigorifico, garantindo uma melhor conservacao dos alimentos. A parede posterior aparesta-se coberta de gelo ou gotinhas de agua, conforme o compressor esta em funcaoamento ou em pausa.

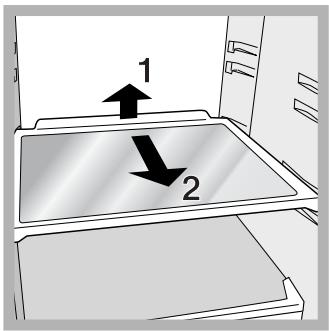

PRATELEIRAS: vidro ou de grade. Podem ser extraidas e tém alta regulável mediante as guiias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a alta não é necessário retiring inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicator está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK significá que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta (mais fria) e aguarde aproximately 10 h. às vezes a temperatura estabilizar-se.
2. Verifique novamente o indicator: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta freqüentemente, é normal que o indicator não está em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta.

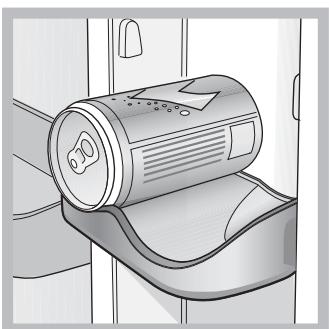

Prateleira PORTA-LATINHAS: para guardar deitadas varías latinhas (veja a figura). Podem-se guardar también igurte, manteiga ou recipientes em geral.

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guarde liquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bacteriías ou sujidade.
2. Proteja os alimentos, (especialmente os fácilmente perecíveis e os que emanarem cheiro forte), para fazer contacto entre osmosmos, e elimine esta maneira quer a possibídia de contaminação de germes/bacterías, quer a difusão de cheiros fortes no interior do frigorífico.

3. Guarde os alimentos de maneira que possa circular ar livamente entre osleasedos.

4. Mantenha limpo o interior do frigorífico, preste atençao para não utilizes produits oxidantes ou abrasivos.

5. Tire os alimentos do frigorífico quando passar a duração Tmaxima de conservação.
6. Para uma boa conservação, os alimentos fácilmente perecíveis (queiros moles, peixe cru, carne etc. ...) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortalças, onde há o indicator de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; these alimentos devem ser cozidos para ser consumados (dento de 24 horas).
• Los alimentos frescos por congelar no deben colocarse en contacto con los ya congelados; se deben colocar sobre la rejilla del compartmento congelador, si es possible, en contacto con las paredes (laterales y posterior) donde la temperatura descienda por debajo de los -18^ y garantiza una mayor velocidad de congelación.
• Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade Tmaxa diaria de alimentos a ser congelada é indica na placac de identificacao, situada no compartmento frigorico, embaixo à esquerda (por exemple: Kg/24h 4).

!Durante a congelação eviteAbriraporta.
! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: esta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximamente 9 ~ 14 horas.
! Se durante muito tempo, a temperatura ambiente permanecer inferior a 14^ C, não se chegaráhlenamente às temperatas necessarias para uma longa conservação no compartmento congélador e, portanto, o periodo de conservação sera reduzido.

Manutenção eeguardados

Durante as operações de limpeza e manutenção é necessário isolar o aparecido da rede elétrica:

Não é suficiente colocar os.selectores de regulação da temperatura na posicao (aparelho desligado) para eliminar todos os contactos electricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empecgue solventes, abrasivos,água de javel nem amoniaco.
• Os acessórios removevês poder ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagua-se e exhugue-os com cuidado.
• Na parte deTRS do aparelho tends a acumular-se poeira, que pode ser eliminada, depuis de ter desligado o aparelho e retirado a ficha da tomada eletrica,utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência media.

Evite bolor e maus cheiros

• Este aparecido foi fabricado com materiais higiénicos que não transmitem odeores. Para fazer esta CHARACTERística é necessário os alimentos serem sempre protegidos e bem fechados. Isto también evitar a formação de manchas.
• Se for deleivar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeca as seguiates instruções.

Não acelere o processo com meios ou utensílos发展目标 da espátula fornecida, porque pode danificar o circuito refrigerante.

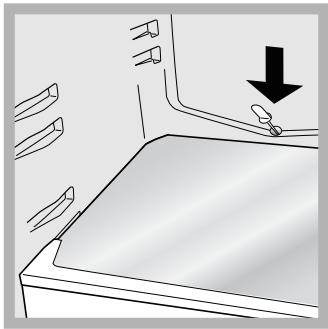

Descongelar o compartmento frigorifico

Este frigorífico é equipado com degelo automatico: a água derretida é conduczida para a parte traseira atraves de um furo de descarga (veja a figura)这其中處理着如何使用水。
de peso compressor evapora-se. Aança intervenção a ser realizada periodically consiste na limpeza do furo de descarga para a água poder defluar desimpedida.

Descongelar o compartmento congelador

Se a camada de gelo for superior a 5mm . sera necessario discongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posicao
2. Envolva os alimentos congelados industriamente ou em casa com folhas de papel e guarde-os num sitio fresco.
3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para fazer a operação colocque recipientes comágua morna dentro do compartmento congelador.
4. Limpe e exxugue o compartmento congelador com cuidado antes ligar novamente o aparelho.
5. Antes de introduzir os alimentos no compartmento do congelador, aguardar aproximadamente das horas para o restabelecimento das condições ideais de conservação.

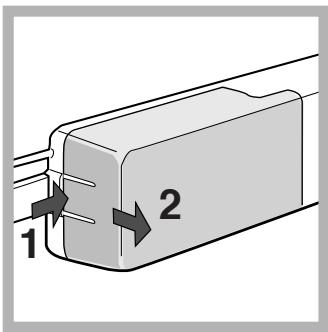

Substituição da lâmpada

Para substituir a lampada de iluminação do compartmento frigorífico, desligue a ficha da tomada de corrente. Obedeca as seguições instruções. Para obter@a lampada, retirea proteção da maneira指示a na figura. Substitua-a por uma de potência análoga à指示a na proteção (15 W o 25 W).

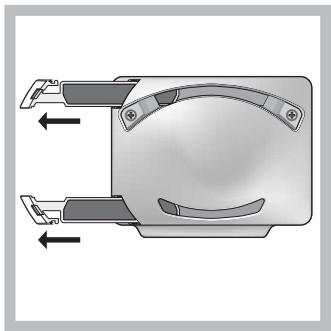

Manutenção dos filtros PURE WIND PLUS

Desenganchar os filtros na parte esquerda do revestimento introduzindo nas fendas a ponta de uma chave de fendas (veja as imagens em anexo).

Lave periodically (a cada 12-18 heures) os filtros com água corrente e com um detergente neutro para remover os eventuais residuos depositados. Deixe fazer bem os filtros antes de montá-los novamente nasproprias sedes.

Precauções e conselhos

! Este aparecido foi个项目 e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atençao.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

• 73/23/CEE do 19/02/73 (Baixa Tensão) e successivas modificações;
• 89/336/CEE do 03/05/89 (Compatibilitadé Electromagnética) e successivas modificações.

Segurarca geral

• Este aparecido foi acontecido para uma'utilisation de tipo não profissional, no àstemo de uma morada.
• Este aparecido deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segudo as instruções presentadas neste folheto.
• Este aparecido não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eletrico para desligar a ficha da tomada, mas peguePGA.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os.selectores de regulação da temperatura na posicao (aparelho desligado) para eliminar todos os contactos electrolycicos.
• No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• Não utilize, no interior dos compartments para guardar alimentos congelados, utensílicos cortantes e pontiagudos ou dispositivos electricos se não foram do tipo recomendado pelo construtor.
• Não coloque na Boca cubos de gelo assim que os退市 do congelador.
• Não é previsto que este aparecido sera utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou sem conheçimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segurarça. As criançasdeeriam ser viigiadas para fazer que brinquem com o aparecido.
• Os embalagens não são brinquados para ascriçanas.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparhlos electricos e electrónicos (RAEE), prévê

que os electrodométricos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de vendta para solicitar informação referente ao local apropriado onde devem depositar os electrodométricos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa acos raios do sol, nao o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparecido o maisrapidamente possível. Cada vez queAbrir as portas causa umnotavel gasto de energia.
• Não encha este aparecido com alimentos demais: para uma boa conservação, o frio pode poder circular livrente. Se impedir-se a circulação, o compressor funcionalá continuamente.
• Não coloque dentro alimentos quentes:aculará a temperatura interna forçando o compressor a funcional muito, com grande desperência de energia elétrica.
• Descongele este aparecido quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais dificí atransmissão do frio aos alimentos e aumento o consumo deenergia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da mesma lista.

A lampada de iluminação interna não se acende.

• A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições está estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa
• O frigorífico ou o congelador foram enchidosDEMais.
• A temperatura ambiente de trabajo do produit é inferior a 14^ .

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa.
• Os alimentos está encostados na parede traseira.

A ventoinha PURE WIND PLUS não gira.

• O Sistema PURE WIND PLUS activa-se automaticamente somente quando necessario para restabelecer as condições ideais no interior do compartmento frigorífico.

O motor está a funciona continuamente.

• A porta não está bem fechada ou é aberta continually.

• A temperatura do ambiente externo está muito alta.

• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).

O aparelho está a fazer ruido.

• O aparecido não foi instalado bem plano (veja a Instalação).
• O aparecido foi instalado entre eles ou objectos que vibram e emitem ruidos.
• O gás refrigerante interno produz um ruido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algunos partes externas do frigorífico é elevada.

• As temperatas elevadas são necessarias para fazer a formação de condensa em particulares zonas do produits.

A parede no bajo da cela frigorifica aparente gelo ou gotas de agua

• Trata-se do normal funciona do produits.

No的资金 do frigorífico há água.

• O furo de descarga da água está entupido (veja a Manutenção).

Beszerelés
