MANUAL DE UTILIZADOR HDC9A9OUX SAMSUNG

P COIFA ASPIRANTE - Manual do usuário

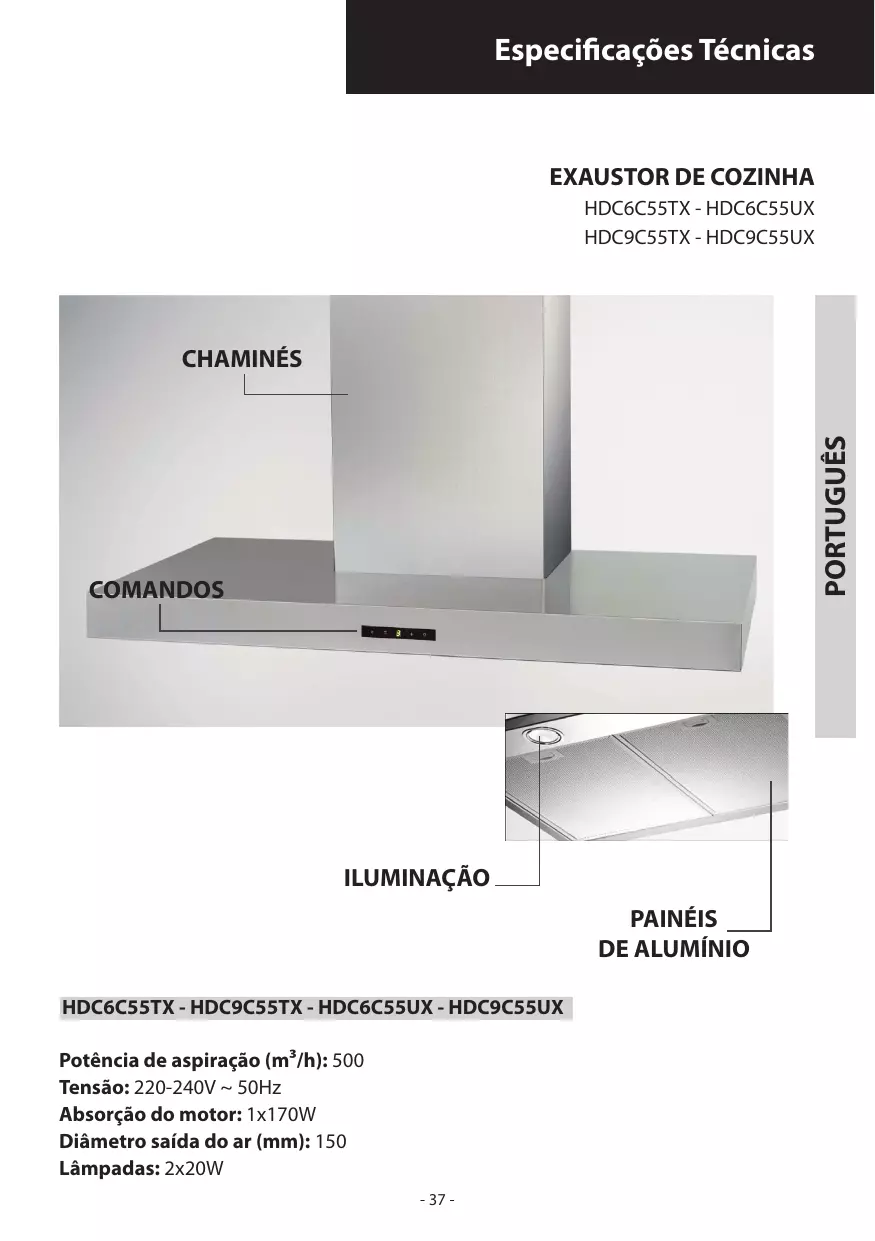

Especificações Técnicas

EXAUSTOR DE COZINHA HDC6C55TX - HDC6C55UX HDC9C55TX - HDC9C55UX PORTUGUÊS CHAMINÉS COMANDOS ILUMINAÇÃO PAINÉIS DE ALUMÍNIO HDC6C55TX - HDC9C55TX - HDC6C55UX - HDC9C55UX Potência de aspiração (m³/h): 500 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x170W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W - 37 -

Especificações Técnicas

EXAUSTOR DE COZINHA HDC6A90TX - HDC6A90UX HDC9A90TX - HDC9A90UX PORTUGUÊS CHAMINÉS COMANDOS PAINÉIS DE ALUMÍNIO HDC6A90TX - HDC9A90TX - HDC6A90UX - HDC9A90UX Potência de aspiração (m³/h): 861 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x290W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W - 38 -

ILUMINAÇÃO Especificações Técnicas

EXAUSTOR DE COZINHA HDC6D90TG - HDC6D90UG HDC9D90TG - HDC9D90UG PORTUGUÊS CHAMINÉS COMANDOS PAINÉIS DE ALUMÍNIO ILUMINAÇÃO HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG Potência de aspiração (m³/h): 861 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x290W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W - 39 -

PORTUGUÊS GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA P O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A. Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A) Não procure controlar os filtros com o exaustor em funcionamento. B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos flambé sob o exaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho. I) Quando o exaustor for utilizado contemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde.

As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado. • Conexão elétrica: O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ligação à rede elétrica deve ser feito como segue: MARROM = L fase AZUL = N neutro Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível. Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contatos de 3mm, dimensionado para a carga e de acordo com as normas vigentes. • A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.7). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar. • Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído. • Fixação na parede: Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos. Conseguida a regulação fixar a campânula definitivamente mediante os 2 parafusos A (Fig.5). Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser fixada a campânula. • Fixação das junções telescópicas decorativas: Remover a película de protecção da chaminé utilizando luvas

e prestando atenção para não arranhar a superfície. (Fig.3). Preparar a alimentação eléctrica dentro do espaço previsto para a fixação decorativa. - Se o aparelho se destinar a instalação em versão aspirante ou em versão com motor exterior, preparar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.4). Em seguida, fixá-la ao tecto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.4) e respeitando a distância ao tecto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.5). Introduzir a junção superior no interior da junção inferior. Fixar a junção inferior à campânula utilizando os parafusos B fornecidos (Fig.5), deslizar a junção superior até ao estribo e fixá-la mediante os parafusos B (Fig.4). Para transformar a campânula da versão aspirante para versão filtrante, solicite ao seu revendedor os filtros de carbono activo e siga as instruções de montagem. • Versão filtrante: instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção filtrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório. Os filtros de carbono activo devem ser aplicados ao grupo aspirante situado no interior da campânula (Fig.8).

USO E MANUTENÇÃO • É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado. • O filtro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se após algum tempo, conforme o uso que se faz do aparelho. - Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 meses é necessário lavar os filtros anti-gordura, para os quais é possível utilizar também a máquina de lavar louça. - Após algumas lavagens, podem verificar-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se verificar o perigo de incêndio dos filtros anti-gordura. • Os filtros de carvão activado servem para depurar o ar que será reintroduzido no ambiente. Os filtros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do filtro anti-gordura. • Limpar frequentemente o exaustor, tanto internamente quanto externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos. • O sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

fazendo forças nas específicas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos. • Comandos (Fig.9): Tecla A = Acende/apaga as luzes. Tecla B = Liga/desliga a coifa. O aparelho liga na 1° velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = Indica a velocidade seleccionada do motor e a activação do timer. Tecla D = Liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função “clean air”. Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra “C” fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante. • Saturação dos filtros anti-gordura carvão activo: - Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os filtros anti-goruda deverão ser lavados. - Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os filtros carvão deverão ser substituídos. Uma vez colocado o filtro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar. DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA DAS ADVERTÊNCIAS ACIMA.

• Substituição das lâmpadas de halogéneo (Fig.6): Para substituir as lâmpadas de halogéneo B tire o vidro C
