MANUAL DE UTILIZADOR 40UB800V LG
Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω).
NOTA
- Utilize um separador de sinal se quiser utilizar mais de 2 TVs.
- Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.
- Se a qualidade de imagem não melhorar mesmo que tenha uma antena ligada, tente orientar a antena para a direção correta.
- O cabo da antena e o conversor não são fornecidos.
- Áudio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Ligue a TV a uma antena parabólica ou a uma tomada de satélite com um cabo RF para satélite (75 Ω).
Transmite os sinais digitais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo HDMI, conforme demonstrado na ilustração. Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta.
NOTA
- Recomenda-se a utilização da TV com a ligação HDMI para uma melhor qualidade de imagem. Utilize o mais recente cabo HDMI™ de alta velocidade com função CEC (Consumer Electronics Control).
- Os cabos HDMI™ de alta velocidade foram testados para executar um sinal HD até 1080p e superior.
- Formato de áudio HDMI suportado: Dolby Digital (32KHz, 44.1KHz, 48KHz), DTS (44.1KHz, 48KHz), PCM (32KHz, 44.1KHz, 48KHz, 96KHz, 192KHz)
Formato compatível com 4K a 50/60 Hz
| Resolução | Veloculdade de frames (Hz) | Profundidade de cores / amostragem de cores |
| 3840 x 2160p | 50,00 | 8 bits / YCbCr 4:2:0 |
| 4096 x 2160p | 59,94 |
| 60,00 | |
- É necessário ligar um dispositivo de áudio externo que suporte SIMPLINK e ARC, utilizando as portas HDMI (4K@60Hz)/DVI IN 2 (ARC).
- Quando ligado a um cabo HDMI de alta velocidade, o dispositivo de áudio externo que suporta ARC transmite SPDIF óptica sem um cabo de áudio óptico adicional e suporta a função SIMPLINK.
Transmite o sinal dos auscultadores da TV para um dispositivo externo. Ligue o dispositivo externo à TV com os auscultadores, conforme demonstrado na ilustração.
NOTA
- Os itens do menu ÁUDIO ficam inativos quando liga os auscultadores.
- A saída de áudio óptico não está disponível quando liga auscultadores. Impedância dos auscultadores: 16 Ω
- Saída de áudio máx. dos auscultadores: 0,627 a 1,334 mW. Tamanho da tomada para auscultadores: 0,35 cm
Transmite o sinal digital de vídeo de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo DVI-HDMI, conforme demonstrado na ilustração. Para transmitir um sinal de áudio, ligue um cabo de áudio. Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta.
NOTA
Dependendo da placa gráfica, o modo DOS pode não funcionar se utilizar um cabo HDMI para DVI. - Ao utilizar o cabo HDMI/DVI, apenas a ligação única é suportada.
Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com um cabo de componente (ou cabo de componente macho), conforme demonstrado.
NOTA
- Se os cabos não forem devidamente instalados, poderão causar uma exibição de imagem em preto e branco ou com cor distorcida.
Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo composto, conforme demonstrado na ilustração.
A Ligação de Alta Definição Móvel (MHL) é uma interface para transmissão de sinais audiovisuais digitais do telemóvel para a televisão.
NOTA
Ligue o telemóvel à porta HDMI(4K@60Hz)/DVI IN 3 (MHL) para visualizar o ecrã do telemóvel na TV. - O cabo passivo MHL é necessário para ligar a TV a um telemóvel. - Funciona apenas em telemóveis compatíveis com MHL. - É possível utilizar algumas aplicações através do controlo remoto. - Em alguns telemóveis que suportam MHL, é possível controlar com o Comando Magic. - Remova o cabo passivo MHL da TV quando:
- a função MHL está desativada
- o seu dispositivo está totalmente carregado no modo de espera
Pode utilizar um sistema de áudio externo opcional em vez das colunas incorporadas.
Ligação de áudio óptica digital
Transmite um sinal de áudio digital da TV para um dispositivo externo. Ligue o dispositivo externo à TV com o cabo de áudio óptico, conforme demonstrado na ilustração.
NOTA
- Não olhe para a porta de saída óptica. Se olhar para o feixe laser, pode prejudicar a visão.
- O áudio com a função ACP (proteção de áudio anti-cópia) pode bloquear o sinal de áudio digital.
Ligue um dispositivo de armazenamento USB, como por exemplo uma memória flash USB, uma unidade de disco rígido externa ou um leitor de cartões de memória USB, à TV e aceda ao menu SmartShare para utilizar vários ficheiros multimédia.
NOTA
- Alguns hubs USB poderão não funcionar. Se não for detectado um dispositivo USB ligado através de um hub USB, ligue o dispositivo diretamente à porta USB na TV.
- Ligue a fonte de alimentação externa se o seu USB for necessário.
Visualizar os serviços encriptados (pagos) no modo de TV digital. Esta função não está disponível em todos os países.
NOTA
- Verifique se o módulo CI está inserido na ranhura de cartão PCMCIA no sentido correto. Se o módulo não estiver inserido corretamente, pode danificar a TV e a ranhura de cartões PCMCIA.
- Se a TV não exibir qualquer vídeo e áudio com o CAM CI+ ligado, contacte o Operador de Serviços de satélite/por cabo/terrestres.
Transmite os sinais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo ao televisor com o cabo Euro Scart (ou cabo Scart macho), conforme demonstrado.
- Qualquer cabo Euro scart utilizado ter de ser blindado.
- Quando estiver a ver TV digital no modo de imagem em 3D, apenas os sinais de saída 2D poderão ser emitidos através do cabo SCART. (Apenas em modelos com 3D)
Ligue vários dispositivos externos à TV e mude os modos de entrada para selecionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada dispositivo. Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos.
NOTA
- A ligação do dispositivo externo pode ser diferente da do modelo. Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
- Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.
- Consulte o manual do equipamento externo sobre instruções de funcionamento.
- Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.
- No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de atualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar boa.
- No modo PC, algumas definições de resolução podem não funcionar corretamente, dependendo da placa gráfica.
- Se reproduzir conteúdo em Ultra HD no seu PC, poderá haver interrupções no som ou no áudio, dependendo do desempenho do PC.
Como fixar a TV a uma parede
- A TV LG LED aplica luzes de data LED ao ecrã LCD.
Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência.
ÍNDICE
3 LICENÇAS
3 NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO
3 CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLO EXTERNO
4 INSTRUÇÕES DE SEGURANÇA
10 - Ver imagens em 3D (apenas para modelos 3D)
12 PROCEDIMENTO DE INSTALAÇÃO
12 MONTAGEM E PREPARAÇÃO

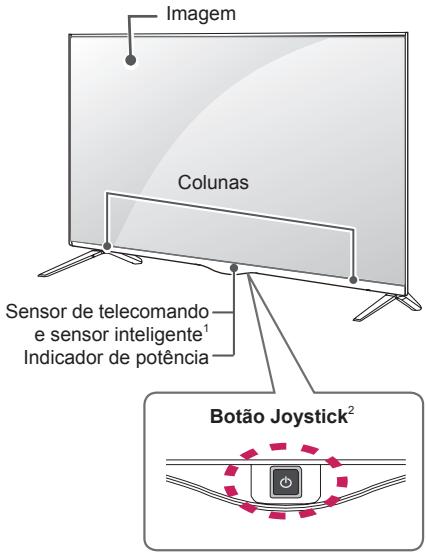

12 Desembalar 15 Objectos adquiridos em separado 16 Peças e botões 17 - Utilizar o botão Joystick 18 Levantar e deslocar a TV 19 Montar numa mesa 20 Montar na parede
21 CONTROLO REMOTO
23 FUNÇÕES DO CONTROLO REMOTO MÁGICO
24 Registar o controlo remoto Mágico 24 Como utilizar o controlo remoto Mágico 25 Precauções a ter em conta quando utiliza o controlo remoto Mágico
25 COMO UTILIZAR O GUIA DO UTILIZADOR
26 MANUTENÇÃO
26 Limpar a TV 26 - Ecrã, estrutura, caixa e suporte 26 - Cabo de alimentação
26 RESOLUÇÃO DE PROBLEMAS
27 ESPECIFICAÇÕES
AVISO
- Se ignorar a mensagem de aviso, poderá sofrer lesões graves e existe a possibilidade de acidente ou morte.
ATENÇÃO
- Se ignorar a mensagem de atenção, poderá sofrer lesões ligeiras ou o produto poderá ficar danificado.
NOTA
- A nota ajuda-o a compreender e a utilizar o produto com segurança. Leia atentamente a nota antes de utilizar o produto.
LICENÇAS
As licenças suportadas podem ser de diferentes tipos consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com.
DOLBY DIGITAL PLUS
dt
2.0+Digital Out
NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO
Para obter o documento fonte incluindo o código-fonte disponibilizado ao abrigo da GPL, LGPL, MPL e outras licenças de documento aberto, visite http://opensource.lge.com.
Além do código-fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor.
A LG Electronics também lhe fornecerá um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para opensource@lge.com. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLO EXTERNO
Para obter informações sobre a configuração do dispositivo de comando externo, visite www.lg.com.
INSTRUÇÕES DE SEGURANÇA
- Não coloque a TV nem o controlo remoto nos seguintes ambientes:
- Um local exposto à luz direta do sol
- Um local com humidade elevada, como p. ex. uma casa de banho
- Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor
- Próximo de bancadas de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo
- Uma área exposta à chuva ou ao vento
- Próximo de recipientes com água, como p. ex. jarras
Caso contrário, isto poderá provocar um incêndio, choque elétrico, avaria ou deformações no produto.
- Não coloque o produto onde possa ficar exposto ao pó. Isto pode provocar perigo de incêndio.
- A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível.
- Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada completamente ou limpe a poeira.
Pode sofrer um choque elétrico devido ao excesso de humidade.
- Certifique-se de que liga o cabo de alimentação à corrente de terra. (Exceto dispositivos que não estejam ligados à terra.)
Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incêndio.
- Certifique-se de que o cabo de alimentação não entra em contacto com objetos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque elétrico.
- Não coloque um objeto pesado ou o produto em cima de cabos de alimentação.
- Caso contrário, poderá provocar um incêndio ou um choque elétrico.
| Dobre o cabo da antenna dentro e fora do edificio para fazer a entrada da chuva.
Isto poderá resultar em danos provocados pela águaarethro do produits e pode provocar um你怎么e célicotrico. |
| Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV.
Isto poderá provocar um incêndio ou um你怎么e célicotrico. |
| Não ligue demasiados aparelhos célicos num únicos bloco de tomadas célicas.
Casó contrário, isto poderá provocar um incêndio devido ao sobreaqueci-mente. |
| Não deixe cabir o produit nem deixe que este caia acidentalmente ao ligar aparelhos externos.
Casó contrário, poderá provocar ferimentos ou danos do produits. |
| Mantenha o material dissecador da embalagem ou a pellicula de vinil fora do alcance das crianças.
O material dissecador é nocivo se for ingerido. Em caso de ingestão accidental, delve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais proximo. Além disso, a pellicula de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças. |
| Não deixe os seuis filhos treparem ou agarrarem-se à TV.
Casó contrário, a TV pode cabir, provocando ferimentos graves. |
| Elimine as pilhas usadas com cuidado para fazer que uma ciança as ingira.
Se uma ciança ingerir pilhas usadas, leve-a imeditamente a um[médico. |
| Não insira um conductor (tal como uma vareta metalica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não devem tambem tocar no cabo de alimentação antes do origal ao terminal de entrada na parede.
Pode softer um你怎么e célicotrico.
(Dependendo do modelos) |
| Não coloque nen garde substancias inflamíveis perto do produits.
Existe um risco de explosão ou incêndio devido a um manuseamento negligente das substancias inflamíveis. |
| Não deixe cabir objectos métlicos como p. ex. moedes, ganchos de cabelo, varetas ou arames para dentro do produits, nem objectos inflamíveis como p. ex. papel ou fósforos. As cianças tém de prestar uma atençao especial.
Existe o perigo de你怎么e célicotrico, incêndio ou ferimentos. Se deixar cabir um objecto estranhho目前国内 do produits, desluge o cabo de alimentação e entre em contacto com o centro de assistência. |
| Não pulverizeágua no produit nen o esfregue com uma substência inflamível (diligente ou benzeno). Se o fazer, poderá dar origem a incêndios ou你怎么e célicotricos. |
| Evite que o produit sobra Choques de impactos, a quaida de objectsos para dentro do produits, nem bata no esca com nada. Pode sofrer ferimentos ou o produits pode ficar danificado. |
| Nunca toque neste produit nem na antenna durante um trovão ou relâmpa-gos. Pode sofrer umCHOque eletrico. |
| Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação sufiente. Uma fazerça pode dar origem a um incêndio ou queimaduras. |
| Não desmontar, reparar ou ALTERAR o produits sem ajuda de um especialista. Se o fazer, poderá dar origem a incêndios ou Choques eletricos. Contacte o centro de assistência para qualquer verificacao, calibracao ou reparação. |
| Se ocorro uma das segunte situações, desligue o produits imeditamente da tomada e entre em contacto com o seu service de assistência local. - O produits sare umchoque de impacto - O produits ficou danIFICADO - Objetos estranhos entraram no produits - O produits deita fumo ou tem um cheiro estranho Isto poderivarocam umincêndio ou umchoque eletrico. |
| Se não utilizes o produits durante um longo periodo de tempo, desligue a ficha da tomada. A accumulação de poidoceprovocar umincêndio ou a deterioração do isolamento pode provocar fugas eletricas,choques eletricos ou incêndios. |
| O aparecido nãodeve ser exposto a gotas ou salpicos e nãodevem ser colocados objectos comliquidos, tal como vasos, em cima do aparecido. |
| Não instale o produit numaparede, caso corra orisco de ficar exposto a oleo ou fumo gorduroso. Isto poderanificar o produits eprovocar a respeciva queda. |
ATENÇÃO
- Instale o produto num local que não esteja exposto a ondas de rádio.
- Deve garantir uma distância satisfatória entre uma antena exterior e as linhas elétricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque elétrico.
- Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.
- Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.
- Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.
- Deve utilizar exclusivamente acessórios/fixações especializados pelo fabricante.
- Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque elétrico.
- Recomendamos manter uma distância mínima equivalente a 2-7x o tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.
- Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.
- As pilhas não devem ser expostas a um calor excessivo. Mantenha-as longe da luz solar direta, lareiras e aquecedores elétricos.
- NÃO coloque pilhas não recarregáveis no carregador.
- Certifique-se de que não existem objetos entre o controlo remoto e o respetivo sensor.
- O sinal do controlo remoto pode sofrer perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.
- Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.
- Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha elétrica como interruptor.) Isto poderá provocar danos mecânicos ou choques elétricos.
- Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produto.

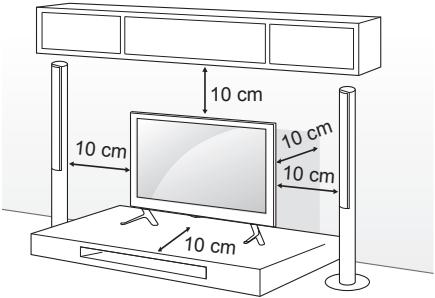

- A distância entre o produto e a parede deve ser superior a 10 cm.
- Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário).
- Não instale o produto em cima de alcatifas ou almofadas.
- Certifique-se de que a ventilação não fica obstruída por uma toalha ou uma cortina.
Caso contrário, isto poderá provocar um incêndio.
- Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a televisão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afeta o funcionamento ou o desempenho do produto.
- Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizada para o substituir por um cabo idêntico.
- Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio.
- Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas elétricas e ao ponto em que o cabo sai do aparelho.
- Não exerça uma pressão forte sobre o painel com um marcador ou um objeto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.
- Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã.
- Quando limpar o produto e respetivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respetivo painel. Caso contrário, isto poderá provocar um incêndio, choque elétrico ou danos no produto (deformação, corrosão ou fraturas).
- Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA, mesmo que desligue o aparelho através do interruptor.
- Pegue na ficha para desligar o cabo. Se os fios dentro do cabo de alimentação estiverem desligados, isto poderá provocar um incêndio.
- Ao mudar o produto de sítio, deve desligar primeiro a alimentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação.
A TV ou o cabo de alimentação pode ficar danificado, PODENDO provocar um risco de incêndio ou um choque elétrico.
- Ao desembalar ou mudar o produto de sítio, deve trabalhar em conjunto com outras pessoas porque o produto é pesado. Caso contrário, poderá provocar ferimentos.
- Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projetor. O pó acumulado pode provocar avarias mecânicas.
- Para reparações, contacte a assistência técnica qualificada. É necessária a reparação se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objectos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão.
- Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.
- O painel é um produto de alta tecnologia com uma resolução de dois milhões a seis milhões de píxeis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o desempenho nem a fiabilidade do produto. Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.
- O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se às características do painel. Não tem a ver com o desempenho do produto nem significa avaria.
- A visualização de uma imagem fixa (p. ex. logotipo de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode DANIFICAR o ecrã, resultando na retenção da imagem, fenômeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem.
Para fazer a correção deste fenômeno, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma).
Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel.
Este fenômeno também pode ocorrer em produtos de terceiros e não está direito a uma troca ou um reembolso.
Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contração termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam a deformação térmica. Zumbido no circuito elétrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto.
O som que é gerado não afeta o desempenho nem a fiabilidade do produto.
Ver imagens em 3D (apenas para modelos 3D)
AVISO
Ambiente de visualização
- Duração de visualização
- Ao ver conteúdos 3D, deve fazer uma pausa de 5-15 minutos a cada hora. A visualização de conteúdos 3D durante um longo período de tempo pode provocar dores de cabeça, fadiga ou cansaço dos olhos.
- Alguns utilizadores podem ter um ataque ou apresentar sintomas anormais quando expostos a uma luz intermitente ou a um padrão particular dos conteúdos 3D.
- Não veja vídeos 3D se sentir náuseas, estiver grávida e/ou tiver uma doença crónica como, p. ex., epilepsia, problemas cardíacos, hipertensão/hipotensão, etc.
- Os conteúdos 3D não são recomendados para pessoas que sofram de "cegueira estéreo" ou "anomalia estéreo". Podem ver imagens duplas ou sentir desconforto na visualização.
- Se tiver estrabismo, ambliopia ou astigmatismo, pode ter problemas em detetar a profundidade e ficar facilmente cansado devido às imagens duplas. Aconselha-se a fazer pausas mais frequentes do que um adulto normal.
- Se a sua visão variar entre o olho direito e o olho esquerdo, teste a sua visão antes de ver conteúdos 3D.
Sintomas que exigem interromper ou abster-se de ver conteúdos 3D
- Não veja conteúdos 3D se se sentir cansado ou com falta de sono, excesso de trabalho ou ébrio.
- Se tiver estes sintomas, pare de ver conteúdos 3D e descanse até o sintoma passar. Consulte o seu médico se os sintomas continuarem. Os sintomas podem incluir dores de cabeça, dores no globo ocular, tonturas, náuseas, palpitações, visão desfocada, desconforto, imagem dupla, desconforto ou cansaço visual.
ATENÇÃO
Ambiente de visualização
- Distância de visualização
- Mantenha uma distância mínima equivalente ao dobro do tamanho diagonal do ecrã para ver conteúdos 3D. Se sentir desconforto ao ver conteúdos 3D, afaste-se mais da TV.
Idade de visualização
- Bebés/crianças
- A utilização/visualização de conteúdo 3D por crianças de idade inferior a 6 anos é proibida.
- Visto que a sua visão não se encontra em desenvolvimento, as crianças com idade inferior a 10 anos podem reagir com exagero ou ficar demasiado excitadas (por exemplo, poderão tentar tocar no ecrã ou tentar entrar para dentro do aparelho). É necessário prestar uma atenção especial a crianças que vejam conteúdos 3D, devendo ser sempre supervisionadas.
- As crianças têm uma maior disparidade binocular de aparecções em 3D do que os adultos, visto que a distância entre os seus olhos é inferior à dos adultos. Por esta razão, você terá uma maior profundidade estereoscópica em comparação com os adultos para a mesma imagem 3D.
Adolescentes - Os adolescentes com idade inferior a 19 anos podem ter uma reação sensível devido à estimulação da luz dos conteúdos 3D. Aconselhe-os a evitarem ver conteúdos 3D durante longos períodos de tempo se estiverem cansados. Idosos - Em comparação com os jovens, os idosos podem ver menos o efeito 3D. Não se devem aproximar mais da TV do que a distância recomendada.
Cuidados a ter com os óculos 3D
- Deve usar óculos 3D da LG. Caso contrário, poderá não conseguir ver vídeos 3D corretamente.
- Não utilize os óculos 3D em vez dos seus óculos normais, de sol ou de proteção.
- A utilização de óculos 3D modificados pode cansar os olhos ou distorcer a imagem.
- Não mantenha os seus óculos 3D a temperaturas extremamente altas ou baixas. Se o fizer, ficarão deformados.
- Os óculos 3D são frágeis e ficam com riscos facilmente. Utilize sempre um pano macio e limpo para limpar as lentes. Não risque as lentes dos óculos 3D com objetos afiados nem utilize produtos químicos para as limpar.
NOTA
- A imagem indicada pode diferir da sua TV.
- A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.
- Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.
- Podem ser adicionadas novas funcionalidades a esta TV no futuro.
- A TV pode ser colocada em modo de espera para reduzir o consumo elétrico. Se não vir Televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.
- A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de estrutura.
PROCEDIMENTO DE INSTALAÇÃO
1 Abra a embalagem e certifique-se de que estão incluídos todos os acessórios. 2 Instale o suporte na TV. 3 Ligue um dispositivo externo à TV. 4 Certifique-se de que a ligação de rede se encontra disponível.
Apenas pode utilizar as funções de rede da TV quando é efetuada a ligação de rede.
MONTAGEM E PREPARAÇÃO
Desembalar
Verifique se a caixa do produto contém os itens abaixo descritos. Se faltarem alguns acessórios, contacte o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e do item reais.
ATENÇÃO
- Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.
- Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.
- Alguns modelos incluem uma peça final e esta não deve ser removida.
NOTA
- Os itens fornecidos com o produto podem ser diferentes consoante o modelo.
- As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio.
- Para uma ligação correta, os cabos HDMI e os dispositivos USB devem ter conectores com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.
Controlo remoto e pilhas (AAA)
(Dependendo do modelo) O controlo remoto não está incluído em todos os mercados de vendas. (Consulte a p. 21, 22)
Controlo remoto Magic, pilhas (AA)
(Apenas UB80**, UB82**, UB83**) (Consulte a p. 23)
Manual de instruções
Cabo de alimentação
Óculos de cinema 3D
O número de óculos 3D pode variar em função do modelo ou do país. (Apenas UB83**)
Suporte do cabo (Consulte a p. A-5)
Corpo do suporte/Base do suporte
(Apenas UB83*ZB) (Consulte a p. A-4)
Base do suporte (Apenas UB83**-ZG)
(Consulte a p. A-3)
- Utilize o núcleo de ferrite para reduzir a interferência eletromagnética no cabo LAN. Enrole o cabo LAN no núcleo de ferrite uma vez. Coloque o núcleo de ferrite junto à TV.
[Secção transversal do núcleo de ferrite]
Objetos adquiridos em separado
Os itens vendidos separadamente podem ser alterados ou modificados para melhorar a qualidade.
| Compatibili-
dade | UB82**
UB80** | UB83** |
| AG-F***DP
Óculos Dual Play
(Reprodução upla) | | • |
| AG-F***
Óculos de cinema 3D | | • |
| AN-MR500
Remoto Magic | • | • |
| AN-VC5**
Câmara para chama-
das de video | • | • |
| Dispositivo audio da
LG | • | • |
O nome ou design do modelo pode ser alterado consoante a atualização das funções do produto, circunstâncias do fabricante ou políticas.
Peças e botões
Tipo A: UB83**-ZB
Tipo C: UB83**-ZG
Tipo B: UB80**, UB82**
1 Sensor inteligente - Ajusta a qualidade de imagem de acordo com o ambiente circundante. 2 Botão Joystick - Este botão situa-se atrás do ecrã da TV.
NOTA
- Pode definir o indicador de potência para ligado ou desligado, selecionando OPÇÕES nos menus principais.
Utilizar o botão Joystick
Pode utilizar facilmente as funções da TV premindo ou movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.
Funções básicas
| Ligar | Quando a TV está desligada, colque o dedo no botão joystick, prima uma vez e solte-o. |
| Desligar | Quando a TV está ligada, colque o dedo no botão joystick, prima uma vez durante eles segundos e solte-o.
(No entanto, caso o botão Menu Seja visível no ecra, ao manter premido o botão joystick pode sair do menu.) |
| Controlo do Volume | Se colocar o dedo no botão joystick e o empurrar para a esquerda ou para a direita, pode fazer o;nível do volume comopretender. |
| Controlo de programas | Se colocar o dedo no botão joystick e o empurrar para cima ou para baixo, pode percorrer os programas gravados comopretender. |
NOTA
- Ao passar o dedo sobre o botão joystick e o empurrar para cima, para baixo, para a esquerda ou para a direita, tenha cuidado para não premir o botão joystick. Se premir o botão joystick primeiro, não pode fazer o rolo de volume e os programas guardados.
Com a TV ligada, prima o botão joystick uma vez.
Pode ajustar os itens do Menu(), , × , movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.
| | TV desligada | Desliga a alimentação. |
| Definições | Permite aceder ao menu principal. |
| X | Fechar | Apaga as apareções no.eclipse e volta à visualização de TV. |
| Lista de entrada | Altera a fonte de entrada. |
Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independente do seu tipo ou tamanho.
ATENÇÃO
- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
- Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.
- Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.
- Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.
- Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.
- Quando transporte a TV à mão, segure-a conforme a ilustração seguinte.
- Quando transporte a TV, não a exponha a solavancos ou vibrações excessivas.
- Quando transporte a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.
- Não aplique pressão excessiva que provoque dobras ou curvaturas na estrutura de enquadramento, já que pode danificar o ecrã.
- Ao manusear a TV, tenha cuidado para não danificar o botão joystick saliente.
Montar numa mesa
1 Levante e incline a TV até esta ficar na posição vertical na mesa. Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.
2 Ligue o cabo de alimentação a uma tomada elétrica.
ATENÇÃO
- Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos.
Fixar a TV numa parede
(Esta função não está disponível para todos os modelos.)
1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV. - Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos. 2 Monte os suportes de parede com os parafusos na parede.
Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV. 3 Aperte firmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.
ATENÇÃO
- Não deixe que as crianças trepem ou se pendurem na TV.
NOTA
Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV. - Suporte, parafusos e cordões não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor.
Montar na parede
Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da
TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado.
A LG recomenda que a montagem na parede seja executada por um profissional qualificado.
Recomendamos a utilização do suporte de montagem na parede da LG.
Se não utilizar o suporte de montagem na parede da LG, utilize um suporte de montagem na parede no qual o aparelho fique bem seguro à parede, tendo espaço suficiente para permitir a ligação de dispositivos externos.
Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA.
As dimensões padrão dos kits de montagem na parede são descritas na janela seguinte.
Objetos adquiridos em separado (Suporte de montagem na parede)
| Modelo | 49/55UB83** | 42UB82** |
| 49/55UB82** | 40UB80** |
| VESA (A x B) | 400 x 400 | 200 x 200 |
| Parafuso padrão | M6 | M6 |
| Número de parafu-sos | 4 | 4 |
| Suporte de monta-gem na parede | LSW440B | LSW240B |
| MSW240 | MSW240 |
| Suporte de montagem na parede |
| MSW240 | LSW240B | LSW440B |
| | |
ATENÇÃO
- Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque elétrico.
- Se instalar a TV no teto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves.
Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.
- Não aperte demasiado os parafusos, eles não podem danificar a TV e anular a garantia. Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos
causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia.
NOTA
Utilize os parafusos indicados nas especificações para parafusos da norma VESA. - O kit de montagem na parede inclui um manual de instalação e as peças necessárias. - O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local. - O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correto. - Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.
CONTROLO REMOTO
As descrições deste manual baseiam-se nos botões do controlo remoto. Leia cuidadosamente este manual e utilize corretamente a TV.
Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades ⊕ e ⊙ com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Para remover as pilhas, execute as ações de instalação pela ordem inversa.
ATENÇÃO
- Não misture pilhas usadas com novas, nem pilhas de tipos diferentes.
- O controlo remoto não está incluído em todos os mercados de vendas.
Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV. (Em função do Modelo)
(Em função do Modelo)
FUNÇÕES DO CONTROLO REMOTO MAGIC
Este item não está disponível para todos os modelos.
Quando aparecer a mensagem "As pilhas do controlo remoto Magic estão gastas. Substitua as pilhas.", deve substituir as pilhas.
Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (AA de 1,5 V) fazendo corresponder as extremidades ⊕ e ⊙ com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV. Para remover as pilhas, execute as ações de instalação pela ordem inversa.
ATENÇÃO
- Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.
(Apenas UB83, UB82, UB80**)
(ALIMENTAÇÃO)
Liga ou desliga a TV.
Botões de navegação
(cima/baixo/esquerda/direita) Prima os botões para cima, para baixo, para a esquerda ou para a direita para percorrer o menu. Se premir os botões △, ▽, ▹ ou ∈ quando o ponteiro está a ser utilizado, este desaparece do ecrã e o Comando Magic funciona como um comando normal. Para voltar a aparecer o ponteiro no ecrã, mova o Comando Magic para a esquerda/direita.
Roda (OK)
Prima o centro do botão de roda para selecionar um menu. Pode mudar de programa ou de canal e percorrer o menu usando o botão de roda.
Botões coloridos
Estes permitem aceder a funções especiais em alguns dos menus.
: Vermelho,
de,
Amarelo,
: Azul)
(SAIR para EM DIRECTO)
Alterna entre a transmissão (antena) e as várias entradas.
(Reconhecimento de voz)
(Dependendo do modelo)
Percorre os programas ou canais guardados.
123
Apresenta o controlo remoto do ecrã.
- Acede ao menu do Comando Universal. (Dependendo do modelo)
- Manter o botão [123]/INPUT premido aparece um menu para selecionar um dispositivo externo ligado à TV.
3D
Utilizado para a visualização de vídeo 3D. (apenas para modelos 3D)
(DESATIVAR SOM)
Silencia todos os sons.
- Ao manter premido o botão φ, a função de descrições de áudio é ativada. (Dependendo do modelo)
Reconhecimento de voz (Dependendo do modelo)
É necessária uma ligação de rede para utilizar a função de reconhecimento de voz.
- Prima o botão Reconhecimento de voz.
- Diga o que pretende quando a janela de voz aparecer no lado esquerdo do ecrã da TV.
- O reconhecimento de voz poderá falhar se falar muito depressa ou muito devagar.
- Não utilize o Comando Magic a mais de 10 cm do rosto.
- O reconhecimento pode variar dependendo de características como (voz, pronúncia, entoação e velocidade de fala) e meio envolvente (ruídos de fundo e volume da televisão).
Registar o controlo remoto Magic
Como registar o Comando Magic
(Roda)
Para usar o Comando Magic, primeiro tem de emparelhá-lo com a sua TV.
1 Coloque as pilhas no Comando Magic e ligue a TV. 2 Aponte o comando Magic para a TV e prima o botão ① Roda (OK) no comando. Se a TV não conseguir registar o Comando Magic, tente novamente (depois de desligar e voltar a ligar a TV).
Como anular o registo do Comando Magic
(Voltar)
Pressione os botões (Voltar)
e (Home) em simultâneo durante cinco segundos para desemparelhar o Comando Magic da TV.
Manter o botão SAIR para EM DIRECTO premido permite-lhe cancelar e anular o registo do Comando Magic de uma só vez.
Como utilizar o controlo remoto Magic
- Mova o Comando Magic ligeiramente para a direita e para a esquerda ou prima os botões (Home), [123] / INPUT, 3D para aparecer o ponteiro no ecrã. O ponteiro será apresentado quando mover o botão de roda. (Dependendo do modelo) Se o ponteiro não tiver sido utilizado durante um determinado período de tempo ou o Comando Magic for colocado numa superfície plana, o ponteiro desaparece. Se o ponteiro não se mover como desejado, mova o Comando Magic para a esquerda e para a direita. O ponteiro move-se para o centro do ecrã.
- Devido às suas funcionalidades adicionais, o Comando Magic gasta as pilhas mais rapidamente do que um comando normal.
Precauções a ter em conta quando utiliza o controlo remoto Magic
- Utilize o comando dentro do intervalo especificado (até 10 metros). Poderão ocorrer falhas na comunicação se utilizar o dispositivo fora da área de cobertura ou se existirem obstáculos na área de cobertura.
- Poderão ocorrer falhas na comunicação dependendo dos acessórios. Dispositivos como um microondas ou LAN sem fios funcionam na mesma banda de frequência (2,4 GHz) que o Comando Magic. Isto pode causar falhas na comunicação.
- O Comando Magic poderá não funcionar correctamente se um router sem fios (AP) se encontrar a menos de 1 metro da TV. O seu router sem fios deve estar a mais de 1 metro de distância da TV.
- Não desmonte as pilhas nem as sujeite a fontes de calor.
- Não deixe cair as pilhas. Evite choques extremos nas pilhas.
- Inserir as pilhas de forma errada pode resultar em explosão.
COMO UTILIZAR O GUIA DO UTILIZADOR
O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV.
1 Prima o botão (Home) para aceder ao menu Home (Página Inicial Inteligente). 2 Selecione DEFINIÇÕES → SUPORTE. 3 Selecione Manual do Utilizador e carregue no botão Roda (OK).
MANUTENÇÃO
Limpar a TV
Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho.
ATENÇÃO
- Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada elétrica e todos os outros cabos.
- Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada elétrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente.
Ecrã, estrutura, caixa e suporte
- Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.
- Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco.
ATENÇÃO
- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
- Não pressione, esfregue ou arranhe a superfície do ecrã com as unhas ou algo um objeto afiado, eles podem provocar riscos no ecrã e distorções na imagem.
- Não utilize produtos químicos, pois podem danificar o produto.
- Não pulverize líquidos na superfície. A entrada de água na TV poderá resultar em incêndios, choques elétricos ou avarias.
Cabo de alimentação
Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.
RESOLUÇÃO DE PROBLEMAS
| Problema | Solução |
| Não é possível controlar a TV com o controle remot. | • Verifique o sensor do controle remot no aparecido e tente novamente.
• Verifique se há algo obstáculo entre o aparecido e o controle remot.
• Verifique se as pilhasalready está boas e correctamente instaladas (⊕com⊕,⊕com⊕). |
| Não épresentada nenhuma imagem e não é ouvido nenhum som. | • Verifique se o produits está ligado.
• Verifique se o cabo de alimentação está ligado a uma tomada electrica.
• Verifique se há algo problema com a tomada electrica, ligando outros dispositivos a esta. |
| A TV desiga-se repentinamente. | • Verifique as definições do controle de alimentação. A alimentação pode ter sido interrompida.
• Verifique se a função Suspensorão Autom. (Em função do modelo) / Temporizador / Hora desligar está activada nas definições de HORAS.
• Se a TV estiver ligada sem sinal, está des Liga-se automaticamente antes 15 minutos de inactividade. |
| Ao ligar ao PC (HDMI/DVI), épresentada amensagem "Sem sinai" ou "Campo inálido". | • Desígue/ligue a TV com o controle remot.
• Volte a ligar o cabo HDMI.
• Reinicie o PC com a TV ligada. |
ESPECIFICAÇÕES
| Especificações do Módulo sem fios (LGSBW41) |
| LAN sem fios | Bluetooth |
| Padão | IEEE 802.11a/b/g/n | Padão | Versão de Bluetooth 3.0 |
| Intervalo de fre-quência | 2400 a 2483.5 MHz5150 a 5250 MHz5725 a 5850 MHz (Para páises fora da União Europeia) | Intervalo de fre-quência | 2400 ~ 2483.5 MHz |
| Potência de saía (máx.) | 802.11a: 13 dBm802.11b: 15 dBm802.11g: 14 dBm802.11n - 2.4GHz: 16 dBm802.11n - 5GHz: 16 dBm | Potência de saía (máx.) | 10 dBm ou inferior |
| • Como o canal de banda utilizado pelo País pode serDIFFERente, outilizar não pode alterar nemjustar a frequência de functimento e este produits está configurado para aanela de Frequências regionais.• Este dispositivo deve ser instalado e utilizes a uma distência minima de 20 cm entre o disposito o o corpo.Esta frase serve de declaraçao geral à ponderação do ambiente de utilizesçao. |
MANUAL DO UTILIZADOR
LED-TV*
Séries B: UB80, UB82
1 Botão de energia - Prima para ligar ou desligar a TV. 2 Botão joystick - Este botão permite controlar a TV através de movimentos.
NOTA
Pode ativar ou desativar a luz de espera, pressionando o elemento indicado no controlo remoto.
Utilização do botão joystick
Pode utilizar as funções do menu de ecrã ou navegar no menu movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.
Funções básicas
