MANUAL DE UTILIZADOR WMD 942K HOTPOINT

Instruções para utilização MÁQUINA DE LAVAR ROUPA Sumário PT Português

PT Instalação, 50-51 Desembalar e nivelar Ligações hidráulicas e eléctricas Primeiro ciclo de lavagem Dados técnicos

Descrição da máquina de lavar roupa, 52-53 Painel de comandos Visor

Como efectuar um ciclo de lavagem, 54 Programas e funções, 55 Tabela dos programas Funções de lavagem

Detergentes e roupa, 56 Gaveta dos detergentes Preparar a roupa Programas especiais Sistema de balanceamento da carga

Precauções e conselhos, 57 Segurança geral Eliminação Abertura manual da porta de vidro

Manutenção e cuidados, 58 Interromper a alimentação de água e de corrente eléctrica Limpar a máquina de lavar roupa Limpar a gaveta dos detergentes Cuidados com a porta de vidro e o tambor Limpar a bomba Verificar o tubo de alimentação de água

Anomalias e soluções, 59 Assistência, 60

! É importante guardar este manual para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências.

! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar Desembalar

1. Tire a máquina de lavar roupa da embalagem. 2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor. 3. Tire os 4 parafusos de protecção para o transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa deixe um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (veja a figura). Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

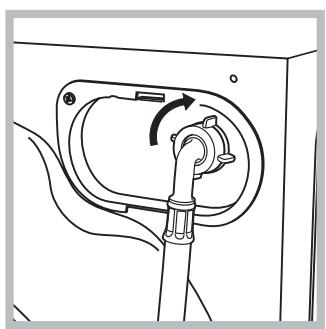

2. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

4. Tampe os furos com as tampas em plástico fornecidas. 5. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez.

! Embalagens não são brinquedos para as crianças! Nivelamento

! A pressão hídrica da torneira deve ser entre os valores da

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis nem outro. 2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

3. Tome cuidado para o tubo não ser dobrado nem esmagado.

tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos já usados. ! Utilize aqueles fornecidos com a máquina.

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrá-lo, a um conduto de descarga ou a uma descarga de parede colocados entre 65 e 100 cm do chão;

! O cabo de alimentação deve ser substituído somente por técnicos autorizados. Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa (60°C).

em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Dados técnicos Modelo

• a tomada tenha uma ligação à terra e seja nos termos da legislação;

pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 62 litros

• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado); • a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado); • a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.

Velocidade da até 1400 rotações por minuto centrifugação Programas de controlo segundo a norma 2010/1061

; programa temperatura 60°C (2ª pressão da tecla); temperatura 40°C (3ª pressão da tecla).

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: - 2004/108/CE (Compatibilidade Electromagnética) - 2002/96/CE - 2006/95/CE (Baixa Tensão)

! O cabo não deve ser dobrado nem apertado. 51

PT Descrição da máquina de lavar roupa

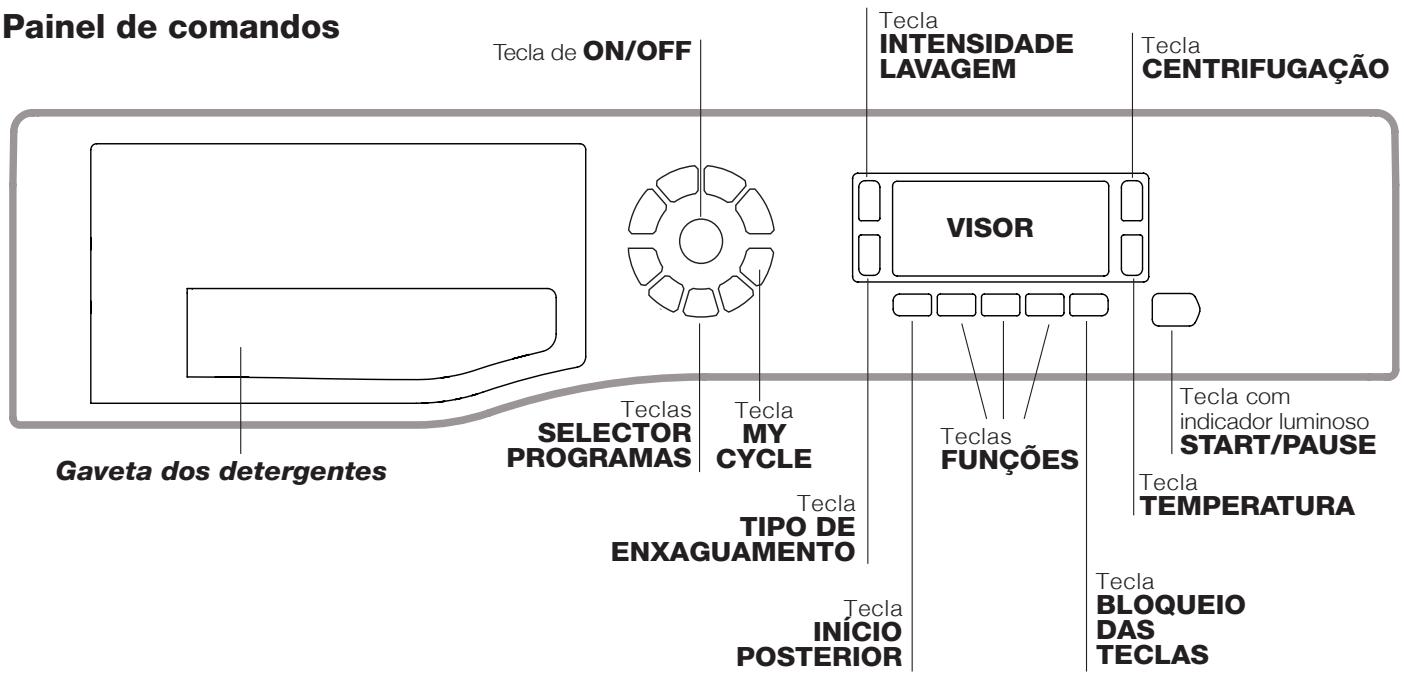

PT Painel de comandos

CENTRIFUGAÇÃO VISOR Teclas

INÍCIO POSTERIOR BLOQUEIO DAS TECLAS Gaveta dos detergentes: para colocar detergentes e aditivos (veja “Detergentes e roupa”).

Tecla TEMPERATURA : pressionar para reduzir a temperatura: o valor é indicado no visor.

Tecla ON/OFF : carregue brevemente na tecla para ligar ou desligar a máquina. O indicador luminoso START/PAUSE que pisca lentamente com a cor verde, indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado a tecla por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não anulará o funcionamento da máquina. O desligar a máquina durante uma lavagem em curso anula a própria lavagem.

Tecla BLOQUEIO DAS TECLAS : para activar o bloqueio do painel de comandos, manter pressionada a tecla durante aproximadamente 2 segundos. O símbolo aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Para desactivar o bloqueio do painel de comandos, mantenha pressionada a tecla durante aproximadamente 2 segundos.

Teclas SELECTOR PROGRAMAS: para seleccionar o programa desejado (veja a “Tabela dos programas”).

Tecla INÍCIO POSTERIOR : pressionar para programar um início atrasado do programa escolhido. O atraso é indicado no visor.

Tecla MY CYCLE: manter pressionado a tecla para memorizar um ciclo e as próprias personalizações preferidas. Para activar um ciclo previamente memorizado, pressionar a tecla MY CYCLE. Teclas FUNÇÃO: carregue na tecla para seleccionar a função desejada. No visor acender-se-á o respectivo indicador luminoso. Tecla INTENSIDADE LAVAGEM : pressione para seleccionar a intensidade de lavagem desejada. Tecla TIPO DE ENXAGUAMENTO : pressione para seleccionar o tipo de enxaguamento desejado. Tecla CENTRIFUGAÇÃO : pressionar para reduzir ou excluir completamente a centrifugação - o valor é indicado no visor.

Tasto com indicador luminoso START/PAUSE: quando o indicador luminoso verde, acender intermitentemente, carregue na tecla para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o símbolo não estiver iluminado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente na tecla. Modalidade de Stand by Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF e aguarde até a reactivação da máquina.

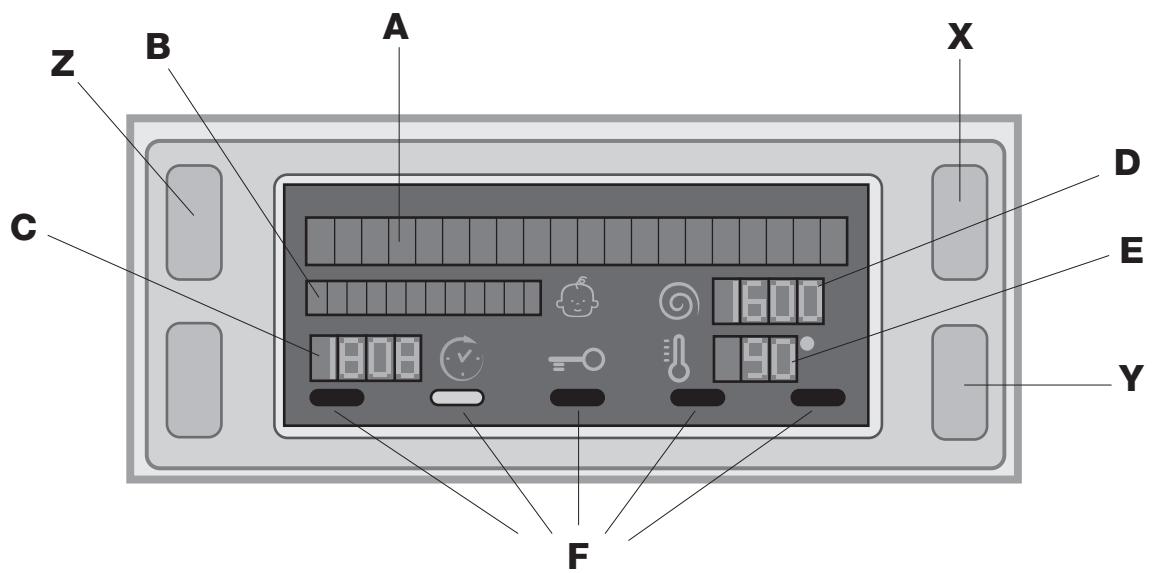

PT Z B A X D C E Y F O visor é útil para programar a máquina e fornece muitas informações. Nas duas cadeias de caracteres superiores A e B, são visualizados o programa de lavagem seleccionado, a fase de lavagem em curso e todas as indicações relativas ao estado de avanço do programa. Na cadeia C é visualizado o tempo restante para o fim do ciclo de lavagem em curso e caso tenha sido programado um INÍCIO POSTERIOR, o tempo restante para o início do programa seleccionado. Na cadeia D é visualizado o valor máximo da velocidade de centrifugação que a máquina pode efectuar conforme o programa seleccionado; se o programa não prever a centrifugação a cadeia ficará apagada. Na cadeia E é visualizado o valor máximo da temperatura que pode ser seleccionado conforme o programa seleccionado; se o programa não prever a configuração da temperatura, a cadeira ficará apagada. Os indicadores luminosos F são relativos às funções e acendem-se quanto a função seleccionada for compatível com o programa seleccionado.

Simbolo Porta bloqueada O símbolo aceso indica que a porta está bloqueada para impedir a sua abertura. Para evitar danos é necessário aguardar que o símbolo se apague antes de abrir a porta de vidro. Obs.: se estiver activa a função INÍCIO POSTERIOR a porta não poderá ser aberta, para abrir, colocar a máquina em pausa carregando na tecla START/PAUSE.

! Na primeira utilização, será pedida a selecção do idioma e o visor entrará automaticamente no menu de selecção do idioma. Para escolher o idioma desejado carregue nas teclas X e Y, para confirmar a escolha, carregue na tecla Z. Se desejar modificar o idioma, desligue a máquina, pressione contemporaneamente as teclas X, Y, Z até ouvir um sinal acústico, será visualizado novamente o menu de selecção do idioma.

Como efectuar um ciclo de lavagem PT

1. LIGAR A MÁQUINA. Carregue no botão , no visor aparecerá a escrita LIGAÇÃO EM CURSO; o indicador luminoso START/PAUSE irá piscar lentamente com a cor verde. 2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte. 3. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo “Detergentes e roupa”. 4. FECHAR A PORTA DE VIDRO. 5. ESCOLHA DE PROGRAMA. Carregue numa das teclas do SELECTOR PROGRAMAS para seleccionar o programa desejado; o nome do programa aparecerá no visor; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificadas. No visor aparecerá a duração do ciclo. 6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar as específicas teclas: Modificar a temperatura e/ou a centrifugação. A máquina selecciona automaticamente a temperatura e a centrifugação máximas para o programa seleccionado e portanto não podem ser aumentadas. Carregando no botão pode-se reduzir a temperatura progressivamente até a lavagem a frio “OFF”. Carregando no botão pode-se reduzir a centrifugação progressivamente até a sua exclusão “OFF”. Uma nova pressão dos botões colocará os valores novamente nos máximos previstos. Programar um início posterior. Para programar o início atrasado do programa escolhido, carregue no botão respectivo até alcançar o tempo de atraso desejado. Quando esta opção estiver activa, no visor aparecerá o símbolo . Para cancelar o início posterior, carregue no botão até que no visor apareça a escrita OFF. Configurar a intensidade de lavagem desejada. A opção permite optimizar a lavagem conforme o grau de sujidade dos tecidos e à intensidade de lavagem desejada. Seleccionar o programa de lavagem, o ciclo será configurado automaticamente no nível “Normal”, optimizado para peças mediamente sujas (configuração não válida para o ciclo “Lã” que configura-se automaticamente no nível “Delicado”). Para peças muito sujas, pressione a tecla até chegar ao nível “Super lavagem”. Este nível garante uma lavagem de alto desempenho, graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior movimentação mecânica, útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia. Se quiser efectuar o branqueamento, coloque o recipiente adicional 4, fornecido com o produto, no recipiente 1. Quando deitar a lixívia, não ultrapasse o nível “máx” indicado no pino central (veja a figura da pág. 56). Para peças pouco sujas ou para um tratamento mais delicado dos tecidos, pressione a tecla até alcançar o nível “Delicado”.

O ciclo reduzirá a movimentação mecânica para garantir resultados de lavagem perfeitos para as peças delicadas. Se não for possível configurar ou modificar a regulação existente, no display aparecerá a mensagem “Não admitido”. Configurar o tipo de enxaguamento. A opção permite seleccionar o tipo de enxaguamento desejado para o máximo cuidado das peles sensíveis. Com a primeira pressão da tecla, é configurado o nível “Enxaguamento Extra” que permite seleccionar um enxaguamento adicional além daquelas normais do ciclo, para eliminar todos os restos de detergente. Com a segunda pressão da tecla é configurado o nível “Peles Sensíveis” que permite seleccionar dois enxaguamentos adicionais além daqueles normais do ciclo e é recomendado para as peles mais sensíveis. Com a terceira pressão da tecla é configurado o nível “Antialérgico” que permite seleccionar três enxaguamentos adicionais além daquelas normais do ciclo, para remover os principais alergenos como pólen, ácaros, pelos de gato e cão. Pressione novamente a tecla para voltar ao tipo de enxaguamente “Enxaguamento Normal”. Se não for possível configurar ou modificar a regulação existente, no display aparecerá a mensagem “Não admitido”. Modificar as características do ciclo. • Pressionar o botão para activar a função; o indicador luminoso correspondente ao botão irá acender-se. • Pressionar novamente o botão para desactivar a função; o indicador luminoso apagar-se-á. ! Se a função seleccionada não for compatível com o programa definido, o indicador luminoso ficará intermitente e a função não será activada. ! Se a função seleccionada não for compatível com uma outra programada anteriormente, o indicador luminoso relativo à primeira função seleccionada irá piscar e será activada somente a segunda, o indicador luminoso da função activada acender-se-á. ! As funções podem variar a carga recomendada e/ou a duração do ciclo. 7. INICIAR O PROGRAMA. Carregar no botão START/ PAUSE. O respectivo indicador luminoso ficará verde e a porta de vidro irá bloquear-se (símbolo PORTA DE VIDRO BLOQUEADA aceso). Durante a lavagem, o visor mostrará o nome da fase em curso. Para modificar um programa durante a realização de um ciclo, colocar a máquina de lavar roupa em pausa carregando na tecla START/PAUSE (o indicador luminoso START/PAUSE irá piscar lentamente com a cor laranja); seleccionar então o ciclo desejado e carregar novamente no botão START/ PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o símbolo PORTA DE VIDRO BLOQUEADA estiver apagado será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido. 8. FIM DO PROGRAMA. É indicado pela escrita “FIM DO CICLO” no visor, quando o símbolo PORTA BLOQUEADA apagar será possível abrir a porta. Abrir a porta, retirar a roupa e desligar a máquina. ! Se desejar anular um ciclo já iniciado, carregue por alguns segundos na tecla . O ciclo será interrompido e a máquina desligar-se-á.

Tabela dos programas

PT Carga max. Velocità Detergentes (Kg) Temp. max. Duração max. (rotações Préciclo LavaAmaNorEco (°C) por lavaLixívia ciador mal wash minuto) gem gem 1400   40° 5 -

Descrição do Programa

Algodão Coloridos (1-2) (3ª pressão da tecla): brancos e coloridos delicados pouco sujos.

peças brancas extremamente sujas.

Sintéticos Resistentes (1ª pressão da tecla): coloridos resistentes muito sujos.

Sintéticos Resistentes (4) (1ª pressão da tecla): coloridos resistentes muito sujos.

Sintéticos delicados (2ª pressão da tecla): coloridos delicados pouco sujos.

Rápido 60' (1ª pressão da tecla) : para refrescar rapidamente roupas sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão). Rápido 30' (2ª pressão da tecla) : para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão). My Cycle (Memo): possibilita guardar na memória qualquer tipo de lavagem.

Roupa de 7 dias (3): roupa de banho e de cama.

Centrifugação Resistentes (1ª pressão da tecla).

Enxaguamentos Resistentes (2ª pressão da tecla).

Descarga (3ª pressão da tecla).

É possível visualizar a duração do programa de lavagem no visor.

Algodão Brancos (1) (2ª pressão da tecla): brancos e coloridos resistentes muito sujos.

Algodão Pré-lavagem (1ª

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.

Para todos Test Institutes: 1) Programa de controlo segundo a norma 2010/1061: configurar o programa a 60°C (2ª pressão da tecla); configurar o programa a 40°C (3ª pressão da tecla). 2) Programa longo para algodão: configurar o programa a 40°C (3ª pressão da tecla). 3) Programa curto para algodão: configurar o programa ; temperatura de 40°C (pressione a tecla TEMPERATURA). 4) Programa longo para sintético: configurar o programa a 60°C (1ª pressão da tecla); temperatura de 40°C (pressione a tecla TEMPERATURA).

Funções de lavagem Rápido Seleccionando esta opção, diminui de até 50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas. ! Não pode ser activada nos programas , “Rápido 60’”, , , . Engomar fácil Seleccionando esta função, a lavagem e a centrifugação serão oportunamente modificadas para reduzir a formação de rugas. No fim do ciclo, a máquina de lavar roupa efectuará rotações lentas do tambor; o indicador luminoso da função ENGOMAR FÁCIL e aquele de START/PAUSE ficarão intermitentes (laranja) e no visor aparecerá a escrita “FIM DO CICLO”. Para terminar o ciclo, carregar no botão START/PAUSE ou na tecla ENGOMAR FÁCIL. ! Não pode ser activada nos programas , “Rápido 30’”, , , “Centrifugação Resistentes” e “Descarga”.

Eco wash A função Eco Wash contribui com a economia energética não aquecendo a água utilizada para lavar a roupa – uma vantagem tanto para o ambiente, quanto para a factura da energia eléctrica. Com efeito, a acção reforçada e o consumo óptimo da água garantem excelentes resultados na mesma duração média de um ciclo padrão. Para obter os melhores resultados de lavagem, aconselha-se o uso de detergente líquido. ! Não pode ser activada nos programas , (90°C), , , , .

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

Gaveta 1: Detergente para pré-lavagem (em pó) Antes de deitar detergente verifique se está colocada a gaveta adicional 4. Gaveta 2: Detergente para lavagem (em pó ou líquido) No caso do uso de detergente líquido, aconselha-se usar o recipiente A fornecido com o aparelho para uma correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B. Gaveta 3: Aditivos (para amaciar etc.) O aditivo para amaciar não deve ultrapassar a grade. gaveta adicional 4: Água de Javel

Antimanchas: o programa é adequado à lavagem de peças muito sujas com cores resistentes. O programa garante uma classe de lavagem superior à classe padrão (classe A). Não misture roupas de cor diferente com este programa. Aconselhamos a utilização de detergente em pó. Para manchas resistentes recomenda-se pré-tratamento com aditivos específicos. Roupa de banho e de cama: para lavar toda a roupa de banho e de cama com um único ciclo, utilize o programa que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó. Lã: é a única máquina de lavar roupa que obteve o prestigioso reconhecimento Woolmark Platinum Care (M0508) por parte da The Woolmark Company, que certifica a lavagem à máquina de todas as roupas de lã, mesmo daquelas com etiqueta “lavar somente à mão” . Com o programa teremos portanto a absoluta tranquilidade de lavar à máquina todas as peças de lã (max. 2 kg) com a garantia das melhores performances. Ultradelicado: utilize o programa para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes. Para a lavagem de peças de seda e cortinas, seleccionar o ciclo e configurar o nível “Delicado” da opção . Recomenda-se virar do avesso as roupas antes de laválas e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Sistema de balanceamento da carga

• Divida a roupa em função: - do tipo de tecido / do símbolo na etiqueta. - das cores: separe as peças coloridas das brancas. • Esvazie as algibeiras e verifique se há botões soltos. • Não ultrapasse os valores indicados que se referem ao peso da roupa enxuta: Tecidos resistentes: máx. 9 kg. Tecidos sintéticos: máx. 4 kg. Tecidos delicados: máx. 2 kg. Lã: máx. 2 kg. Seda: máx. 2 kg.

Antes de cada centrigfugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

! Não use detergentes para lavagem à mão, porque formam espuma demais.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1200 g. 1 toalha de rosto 150 - 250 g.

Precauções e conselhos ! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Abertura manual da porta de vidro

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina.

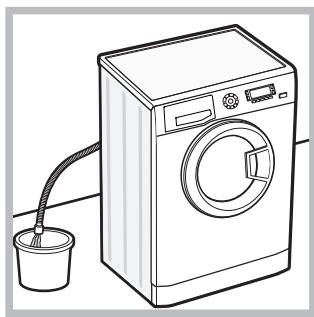

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

• Este aparelho foi projectado exclusivamente para um uso doméstico. • Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos. • Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo. • Não abra a gaveta dos detergentes enquanto a máquina estiver a funcionar. • Não toque a água de descarga, que poderá chegar a temperaturas altas. • Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

1. tire a ficha da tomada de corrente. 2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura. 3. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas(veja a figura).

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar. • Verifique sempre que criança não se aproximem da máquina a funcionar. • Durante a lavagem a porta de vidro tende a aquecer-se. • Se for preciso deslocá-la, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada. • Antes de colocar a roupa verifique que o tambor esteja vazio.

Eliminação • Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos, prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

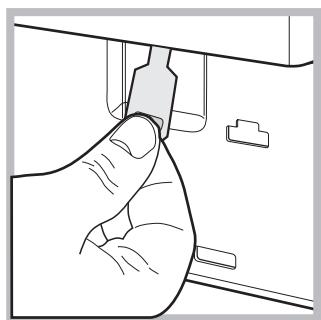

4. utilizando a lingueta indicada na figura, puxe para o exterior até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo e contemporaneamente abrir a porta. 5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

PT Manutenção e cuidados

PT Interromper a alimentação de água e de corrente eléctrica • Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação. • Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

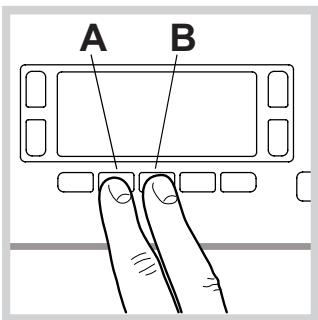

Limpar a máquina de lavar roupa • A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos. • A máquina de lavar roupa dispõe de um programa de “Auto Limpeza” das suas partes internas que deve ser efectuado sem carga alguma dentro do tambor. O detergente (na quantidade equivalente ao 10% daquela recomendada para peças pouco sujas) ou aditivos específicos para a limpeza da máquina de lavar roupa, poderão ser utilizados como coadjuvantes no programa de lavagem. Recomenda-se efectuar o programa de limpeza a cada 40 ciclos de lavagem. Para activar o programa, pressione contemporaneamente as teclas A e B por 5 segundos (ver figura). O programa iniciará automaticamente e terá uma duração de aproximadamente 70 minutos. Para terminar o ciclo, carregar no botão START/PAUSE button.

A Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada. Para obter acesso à pré-câmara: 1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

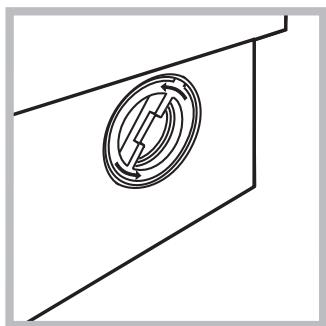

2. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

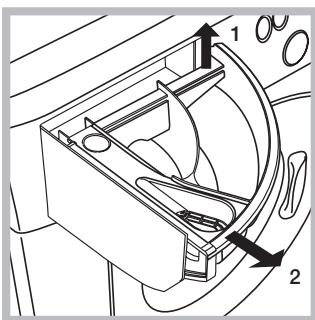

B Limpar a gaveta dos detergentes Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com a porta de vidro e o tambor • Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

3. limpe o interior com cuidado; 4. enrosque outra vez a tampa; 5. monte outra vez o painel, certifique-se, antes de empurrála na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

! Nunca utilize tubos já usados. 1. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura);

Anomalias e soluções Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Possíveis causas / Solução:

A máquina de lavar roupa não liga.

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto. • Em casa não há corrente.

O ciclo de lavagem não inicia.

A porta de vidro não está bem fechada. O botão ON/OFF não foi pressionado. O botão START/PAUSE não foi pressionado. A torneira da água não está aberta. Foi programado um início posterior (veja as “Como efectuar um ciclo de lavagem”).

A máquina de lavar roupa não carrega a água (no visor aparecerá a escrita “FALTA ÁGUA, ABRIR TORNEIRA”).

O tubo de alimentação de água não está ligado na torneira. O tubo está dobrado. A torneira da água não está aberta. Está a faltar água em casa. Não há suficiente pressão. O botão START/PAUSE não foi pressionado.

A máquina de lavar roupa carrega e descarrega água continuamente.

• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja “Instalação”). • A ponta do tubo de descarga está imersa na água (veja “Instalação”). • Da descarga na parede não foi sangrado o ar. Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

A máquina de lavar roupa não descarrega ou nem realiza centrifugação.

• No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente. • Está activa a função ENGOMAR FÁCIL: para completar o programa mete na tecla START/PAUSE (veja as “Programas e funções”). • O tubo de descarga está dobrado (veja “Instalação”). • A conduta de descarga está entupida.

A máquina de lavar roupa vibra muito durante a centrifugação.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”). • A máquina não está nivelada (veja “Instalação”). • A máquina está apertada entre móveis e parede (veja “Instalação”).

Da máquina de lavar roupa está a perder água.

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”). • O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”). • O tubo de descarga não está fixado correctamente (veja “Instalação”).

A máquina está bloqueada, o visor pisca e sinaliza um código de anomalia (por ex.: F-01, F-..).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.

Está a formar-se demasiada espuma. • O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares). • A dose foi excessiva.

195092014.02 07/2011 - Xerox Fabriano

PT Antes de contactar a Assistência Técnica: • Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”); • Reinicie o programa para verificar se o inconveniente foi resolvido; • Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados. Comunique: • o tipo de anomalia; • o modelo da máquina (Mod.); • o número de série (S/N). Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.
