E4D AABC - Frigorífico combinado HOTPOINT - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho E4D AABC HOTPOINT em formato PDF.
| Tipo de produto | Frigorífico combinado com compartimentos de frigorífico e congelador |
| Marca | HOTPOINT |
| Modelo | E4D AABC |
| Alimentação elétrica | 220-240 V ~ 50 Hz |
| Potência máxima | 150 W (indicado na placa de identificação) |
| Tecnologia de refrigeração | No Frost : circulação de ar frio, evita a formação de gelo e geada |
| Descongelamento | Automático (No Frost) |
| Iluminação interior | LED : substituição apenas pelo serviço pós-venda |
| Capacidade de congelação | 4 kg/24h (quantidade máxima de alimentos frescos congeláveis por dia) |
| Funções especiais | Super Freeze (congelação rápida), Super Cool (arrefecimento rápido), I Care (economia de energia) |
| Comandos | Painel tátil com teclas de comando para frigorífico e congelador, indicadores luminosos |
| Exibição de temperatura | Indicadores amarelos de 4 níveis para frigorífico e congelador |
| Alarme de porta aberta | Sim, sinal sonoro após 2 minutos de abertura da porta do frigorífico |
| Alarme de temperatura excessiva | Sim, sinaliza um aquecimento do congelador (indicadores e sinal sonoro) |
| Compartimentos especiais | Zona Food Care 0°C (carnes e peixes), Gaveta de Frutas e Legumes com regulador de humidade, Prateleira para garrafas |
| Pés ajustáveis | Sim, 2 pés dianteiros para nivelamento |
| Acessórios incluídos | Sistema de gelo com bandeja, prateleiras removíveis, Wine Rack (conforme modelo) |
| Materiais | Materiais higiénicos anti-odores |
| Limpeza | Limpar com uma esponja embebida em água morna e bicarbonato ou sabão neutro. Não usar solventes nem abrasivos |
| Reparabilidade | LED e peças sobressalentes: contactar o serviço pós-venda autorizado |
Perguntas frequentes - E4D AABC HOTPOINT
Perguntas dos utilizadores sobre E4D AABC HOTPOINT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Frigorífico combinado em formato PDF gratuitamente! Encontre o seu manual E4D AABC - HOTPOINT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. E4D AABC da marca HOTPOINT.
MANUAL DE UTILIZADOR E4D AABC HOTPOINT
Instruções para a utilização
Instruções para a utilização, 2
Assistência, 5
Descrição do aparelho, 9
Descrição do aparelho, 14
Instalação, 40
Manutenção e custos, 42
Precauções e conselhos, 43
Anomalias e soluções, 43

Antes de contactar a Assistência técnica:
- Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
- Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detetado continuar, contactar o Centro de Assistência mais próximo.
Comunique:
- tipo de anomalia
- o modelo da máquina (Mod.)
- o número de série (S/N)
Estas informações encontram-se na placa de identificação situada no compartimento frigorífico, embaixo, à esquerda.
Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.
Descrição do aparelho
Painel de comandos
1 FUNCIONAMENTO DO CONGELADOR Botão para regular a temperatura do compartimento do congelador. O botão é utilizado com SUPER FREEZE; para ligar/desligar o produto, pressionar ambos durante 3 segundos. 2 SUPER FREEZE Botão (congelamento rápido) para congelar alimentos frescos. Pressionar o botão durante 3 segundos para ligar o aparelho ou desligá-lo. 3 SUPER FREEZE A luz azul ilumina-se quando o botão SUPER FREEZE é pressionado. 4 TEMPERATURA DO CONGELADOR Luz amarela que indica a temperatura do congelador, em 4 níveis, tal como indica na serigrafia. 5 TEMPERATURA DO FRIGORÍFICO Luz amarela que indica a temperatura do frigorífico, em 4 níveis, tal como indica na serigrafia. 6 SUPER COOL A luz azul ilumina-se quando o botão SUPER COOL é pressionado. 7 SUPER COOL Botão (arrefecimento rápido) que reduz a temperatura do compartimento do frigorífico rapidamente. 8 FUNCIONAMENTO DO FRIGORÍFICO Botão para regular a temperatura do compartimento do frigorífico.
Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).
Painel de controle
Descrição do aparelho
Visão geral
Estas instruções sobre a utilização servem para vários modelos, portanto é possível que na figura haja pequenos detalhes diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.
1 Pezinho de regulação 2 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 3 Prateleira para GARRAFAS 4 Zona de alimentos 0°C* 5 Gaveta para FRUTAS e HORTALIÇAS 6 Prateleira extraível da porta VÃO PARA GUARDAR OBJETOS 7 Painel de comandos 8 WINE RACK
Descrição do aparelho
Visão geral
É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.
Posicionamento e ligação
Posicionamento
- Posicione o aparelho num ambiente bem ventilado e não úmido.
- Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de eletricidade diminuírem.
- Deixe uma distância de pelo menos 10 cm entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm entre as laterais e os móveis/paredes ao lado.
- Deixe o aparelho longe de fontes de calor (a luz do sol direta, um fogão elétrico).
- Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.
Nivelamento
- Instale o aparelho sobre um piso plano e rígido.
- Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.
Ligação elétrica
Depois do transporte, posicione o aparelho na vertical e aguarde, pelo menos 3 horas antes de ligar o sistema elétrico. Antes de colocar a ficha na tomada elétrica, certifique-se que:
- a tomada tenha uma ligação à terra e está em conformidade com a legislação;
- a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
- a tensão de alimentação está entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
- a tomada está compatível com a ficha do aparelho. Em caso contrário, solicite a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.
! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica.
! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.
Início e uso
Iniciar o aparelho
! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato. ! Este aparelho é equipado com um controlo para proteção do motor que deixa o compressor iniciar somente após 8 minutos depois de ser ligado. Isto acontece igualmente depois de qualquer interrupção na alimentação elétrica, voluntária ou involuntária (corte).
- Inserir a ficha na tomada e acender o produto através do respectivo botão. Assegurar-se de que o indicador amarelo TEMPERATURA CONGELADOR e TEMPERATURA FRIGORÍFICO esteja aceso.
- Após algumas horas, poderá colocar alimentos no frigorífico.
- Pressionar o botão SUPER FREEZE (congelamento rápido): acende-se o indicador azul SUPER FREEZE. Depois de o frigorífico atingir a temperatura ideal, o indicador desliga-se e pode começar a armazenar alimentos.

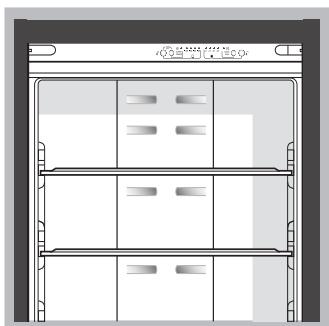

Sistema de refrigeração No Frost

O No Frost realiza a gestão de um fluxo contínuo de ar frio que coleta a humidade e impede a formação de gelo e brina: no compartimento frigorífico mantém um certo nível de humidade e, por causa da ausência de brina, preserva as qualidades originais dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros.
Não colocar alimentos ou recipientes junto à parede refrigerante posterior, para não obstruir os orifícios de ventilação e evitar a formação de condensação.
Feche as garrafas e embrulhe os alimentos.
Utilize melhor o frigorífico
- Utilize o botão FUNCIONAMENTO DO FRIGORÍFICO para ajustar a temperatura (consulte a descrição).
- Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desativa-se automaticamente depois de ter passado o tempo necessário.
- Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
- Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
- Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.
! Ao fechar as portas do frigorífico, prestar atenção à posição do montante (ver figura).

PRATELEIRAS: Podem ser extraídas e têm altura regulável mediante as guias para este fim, para introduzir recipientes ou alimentos de tamanho grande.
Indicador de TEMPERATURA*: para identificar a zona mais fria do frigorífico.
- Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

- Caso não surja a mensagem OK, significa que a temperatura é demasiado elevada: configurar uma temperatura mais fria e aguardar cerca de 10 h até que a temperatura estabilize.
- Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.
Gaveta para FRUTAS e HORTALIÇAS*
As gavetas para a fruta e os legumes de que está provido o frigorífico são projetadas especialmente ao fim de manter frescos e fragrantes a fruta e os legumes.

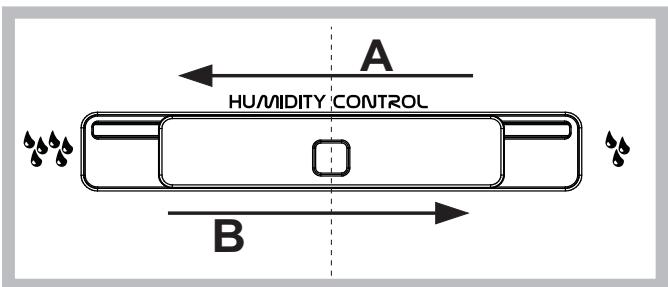

Abra o regulador de humidade (posição B) se quiser armazenar num ambiente menos húmido alimentos como vegetais, ou feche-o (posição A) para armazenar alimentos como fruta num ambiente mais húmido.

Prateleira oculta*
Existe uma grelha dentro do compartimento do congelador, entre os cestos superior e inferior. Para aceder a esta grelha, remova o cesto da porta superior. A grelha pode ser retirada do congelador segurando-a pela parte frontal.
Recomenda-se que use a grelha apenas para armazenamento a longo prazo.

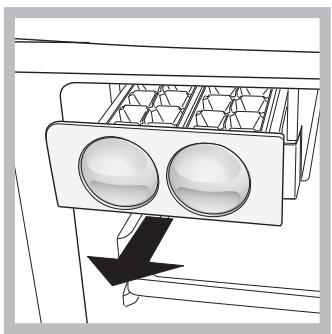

ICE DEVICE*
Depois de colocar a água nas formas de gelo, coloque-as nos seus lugares no compartimento de gelo. Os cubos de gelo estarão prontos
- Variáveis em número e/ou na posição, presente somente em outros modelos.

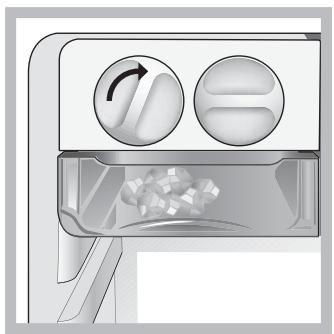

em aproximadamente 2 horas. Para retirar os cubos de gelo vire os dois botões para a direita. Os cubos de gelo cairão na bandeja abaixo da forma prontos para serem usados (veja a figura).

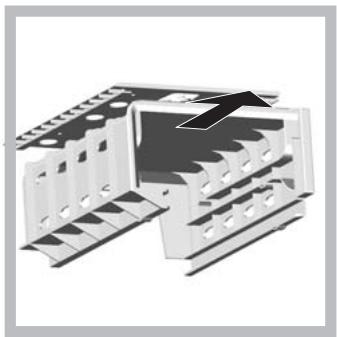

Se precisar de mais espaço de arrumação, o DISPOSITIVO DE GELO pode ser retirado puxando o parafuso no topo.
Zona de alimentos 0°C*: Um compartimento concebido para guardar carne e peixe frescos. Graças à baixa temperatura do compartimento (-2 / + 3) e à porta transparente que oferece proteção contra a oxidação e o escurecimento, os alimentos podem ser conservados até uma semana. Pode também ser utilizada para "refeições frias". Não é adequada para fruta, vegetais e saladas.
Utilize melhor o congelador
- Utilize o botão FUNCIONAMENTO DO CONGELADOR para ajustar a temperatura (consulte a descrição).
- Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozinhados para serem consumidos (dentro de 24 horas).
- Os alimentos frescos a serem congelados não devem ser colocados encostados aos já congelados.
- Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque podem partir-se.
- A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).
- Para congelar (se o congelador já estiver a funcionar): pressionar o botão de congelamento rápido SUPER FREEZE (acende-se o indicador luminoso azul correspondente), inserir os alimentos e fechar a porta. A função é desativada automaticamente após 24 horas ou quando for atingida a temperatura ideal (o indicador luminoso desliga-se).
! Não colocar alimentos demasiado volumosos na parte do cesto superior, ocupada pelo Ice Device, se presente. ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.
Manutenção e cuidados
Interromper a corrente elétrica
Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede elétrica:
1. Pressione o botão FUNCIONAMENTO DO CONGELADOR e SUPER FREEZE durante 3 segundos para desligar o aparelho. 2. Desligue a ficha da tomada elétrica.
! Se não se obedecer a este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia.
Para repor o funcionamento normal, voltar a inserir a ficha, pressionar os botões FUNCIONAMENTO CONGELADOR e SUPER FREEZE e configurar o FUNCIONAMENTO CONGELADOR no valor pretendido.
Limpar o aparelho
- As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada em água morna e bicarbonato de sódio ou sabão neutro. Não use solventes, abrasivos, água sanitária nem amoníaco.
- Os acessórios removíveis podem ser colocados de molho em água quente com sabão ou detergente para pratos. Enxágue-os e seque-os com cuidado.
- Na parte traseira do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de desligar o aparelho e retirar a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.
Função I Care
A função I Care pode ser ativada para otimizar os consumos energéticos. Esta função é ativada mantendo pressionados simultaneamente durante pelo menos 6 segundos o botão SUPERCOOL e o botão de ajuste de temperatura do frigorífico. Depois de ativada a função, acendem-se 4 indicadores luminosos durante 2 segundos: SUPER COOL, SUPER FREEZE e dois indicadores de temperatura, um para o frigorífico e outro para o congelador. Após 5 segundos, a interface entra na modalidade de poupança energética e os indicadores desligam-se. A interface permanece desligada mesmo quando a porta é aberta. É suficiente pressionar um botão qualquer para voltar a acendê-la. É possível mudar a temperatura pressionando os botões de ajuste. A otimização dos consumos será feita 48h após a ativação da função. Para desativar a função I Care, desligue o produto (ver descrição). O produto pode ser novamente ligado para um funcionamento normal. Em ambientes húmidos, com a função I Care ativada, pode verificar-se uma pequena formação de condensação nas portas; desativando a função, restabelecem-se as condições standard do produto.
Evite bolor e maus cheiros
- Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para preservar esta característica é necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
- Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.
Substituição da lâmpada
A nova iluminação LED, graças à poderosa luz difusa, permite uma visão clara de todos os alimentos, sem qualquer zona de sombra. Caso seja necessário substituir o LED, contactar o serviço de Assistência Técnica.

Precauções e conselhos
! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:
- 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;
- 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e suas modificações.
Segurança geral
- Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma moradia.
- Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
- Este aparelho não deve ser instalado ao ar livre, mesmo que em um local abrigado, porque é muito perigoso deixá-lo exposto à chuva e a tempestades.
- Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou úmidos.
- Não toque nas partes de refrigeração internas: há perigo de queimaduras e ferimentos.
- Não puxe o cabo elétrico para desligar a ficha da tomada, mas pegue na ficha.
- Não é suficiente desligar o produto para interromper todas as ligações elétricas.
- Em caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
- Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos, a menos que sejam do tipo recomendado pelo fabricante.
- Não coloque na boca cubos de gelo assim que os retirar do congelador.
- Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a menos que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para que não brinquem com o aparelho.
- As embalagens não são brinquedos para as crianças.
Eliminação
- Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
- A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação
e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.
Economizar e respeitar o meio ambiente
- Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
- Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
- Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir a circulação, o compressor funciona continuamente, o que é importante.
- Não coloque dentro alimentos quentes: isso elevará a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.
Anomalias e soluções
Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência Técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.
Nenhum indicador luminoso está aceso.
- Caso não esteja ativa a função I Care (ver secção específica), a ficha não está inserida na tomada de corrente ou não está a fazer contacto, ou não há corrente.
O motor não inicia.
- Este aparelho é equipado com um controlo de proteção para o motor (veja Início e Utilização).
Os indicadores luminosos estão acesos fracos.
- Desligue a ficha e ligue-a novamente na tomada, depois de tê-la rodada para inverter os pinos.
- A porta do frigorífico permaneceu aberta mais do que dois minutos. O alarme para de tocar quando a porta for fechada. Ou não foi realizado um procedimento correto para desligar (veja a Manutenção).
b) O alarme soa e os indicadores azuis ficam intermitentes.
- Este aviso aparece se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora.

c) Soa o alarme e os indicadores azul e verde ficam intermitentes.
- Este aviso aparece se o congelador aquecer de maneira perigosa: os alimentos devem ser deitados fora.

b/c) Nestes casos, o congelador mantém-se numa temperatura ao redor de 0°C para não congelar novamente os alimentos. Para desativar o alarme acústico: abra e feche a porta do
frigorífico. Para repor o funcionamento normal, o aparelho deve ser desligado e ligado através dos botões no painel de controlo (consulte a descrição).
O frigorífico e o congelador refrigeram pouco.
- As portas não se fecham bem ou as guarnições estão estragadas.
- As portas são abertas com frequência excessiva.
- O frigorífico ou o congelador foram enchidos demais.
No frigorífico, os alimentos congelam.
- A temperatura não está regulada corretamente (ver descrição).
- Os alimentos estão muito próximos dos orifícios de ventilação.
O motor está a funcionar continuamente.
- O botão SUPER FREEZE foi pressionado (congelamento rápido): a luz azul SUPER FREEZE acende-se ou pisca (consulte a descrição).
- A porta não está bem fechada ou é aberta continuamente.
- A temperatura do ambiente externo está muito alta.
O aparelho está a fazer ruído.
- O aparelho não foi instalado bem plano (veja a Instalação).
- O aparelho foi instalado entre móveis ou objetos que vibram e emitem ruído.
- O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
