FSP-575 - Refletor BEGLEC - Manual de utilização gratuito

Tipo de produto	Projetor de perseguição compacto
Marca	BEGLEC
Modelo	FSP-575
Dimensões (C × L × A)	693 × 251 × 170 mm
Peso	22 kg
Alimentação	AC 230 V, 50 Hz
Consumo elétrico máx.	600 W
Tipo de lâmpada	MSR 575/2 (HMI 575/2)
Funções principais	Íris, black-out, trocador de cores 4 discos, mistura de cores, ajuste de foco/zoom
Distância de segurança mínima	3 metros
Temperatura ambiente máx.	40 °C
Temperatura de superfície máx.	130 °C
Índice de proteção	Uso interno apenas
Acessórios incluídos	Manual de instruções, perseguição, garfo (3 partes), kit suportes de garfo com parafusos e botões de aperto
Manutenção - Óticas externas	Limpeza a cada 30 dias com pano macio e produto para vidros
Manutenção - Óticas internas	Limpeza a cada 90 dias por pessoal qualificado
Manutenção - Ventilação	Limpeza mensal das aberturas de ventilação
Reparabilidade	Lâmpada e fusível substituíveis pelo usuário; outras peças por profissional
Instalação	Em pé ou em altura, distância mínima das paredes 100 cm, cabo de segurança obrigatório em altura
Garantia	Não cobre danos devido ao uso incorreto

Perguntas frequentes - FSP-575 BEGLEC

Como substituir a lâmpada do projetor?

Desconecte o aparelho e aguarde 10 minutos para esfriar. Desaperte os 3 parafusos da tampa do compartimento de lâmpadas. Retire cuidadosamente o soquete e remova a lâmpada antiga. Substitua por uma lâmpada MSR 575/2 idêntica sem tocar no vidro com as mãos nuas. Feche o compartimento.

Qual é a distância de segurança a ser respeitada?

A distância mínima entre o projetor e a superfície iluminada deve ser de pelo menos 3 metros.

Pode-se usar este aparelho ao ar livre?

Não, este projetor foi projetado para uso apenas em ambientes internos. Não o exponha à chuva ou umidade.

O que fazer se houver cheiro ou fumaça na primeira ignição?

Isso é normal para um novo efeito de luz. O cheiro e a fumaça desaparecem após alguns minutos de funcionamento. Garanta uma boa ventilação.

Como limpar as lentes do projetor?

Use um pano macio com um produto de limpeza para vidros comum. Limpe as óticas externas a cada 30 dias e as internas a cada 90 dias (confie a interna a um profissional).

Que tipo de fusível usar em caso de substituição?

Substitua sempre por um fusível de mesmo tipo e mesmas especificações elétricas que o original. Nunca repare ou curto-circuite um fusível.

O aparelho pode funcionar continuamente?

Pausas regulares são necessárias para maximizar a vida útil. O aparelho não foi projetado para uso contínuo. Evite ligar/desligar em intervalos muito curtos.

Como instalar o projetor em altura?

A instalação deve ser realizada por pessoal qualificado. Use um cabo de segurança que suporte 12 vezes o peso do aparelho. Certifique-se de que a estrutura suporta 10 vezes o peso. Distância mínima das paredes: 100 cm.

O que fazer se o aparelho não ligar?

Verifique primeiro a alimentação elétrica e o fusível. Se o fusível estiver intacto, verifique a lâmpada. Se o problema persistir, entre em contato com seu revendedor.

A garantia cobre danos em caso de uso incorreto?

Não, a garantia não se aplica em caso de danos resultantes de uso incorreto ou do não cumprimento das instruções de segurança do manual.

MANUAL DE UTILIZADOR FSP-575 BEGLEC

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia estemanual com atenção.

CHARACTERISTICAS

Esta unidad está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produit foi comprovada e asdeclarções e documents relevantes foram efectuados pelo fabricante.

-Esta unidad destina-se a produir efeitos luminos decorativos e éutilizada em sistemas de expectáculos deluz.
- Projector Follow Spot compacto baseado na lampieada de descarga HMI575/2
- Estrutura de alta qualidade em alumínio com 3 pegas resistentes ao calor
- Funções blackout e iris incorpuras
- Alternador interno de cor com 4 lâminas de cores para obter mistura de cores
- Angulo do feixe de 2° até 19°
- Reflector especial para fluxo de alta luminosidade
- Proteção contra sobrecarga e ventilação por ventoinha
Balastro magnétique incorporado

ANTES DE UTILIZAR

• Antes de utilizesa est unidad verifie se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e avisos descritos neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça estemanual.

Verifique o conteudo:

Certifique-se que a caixa contente os seguintes artigos:

• Manual do'utilizar
• Projector Follow Spot
• Braçadeira de montagem (3 partes)
• Suporte (x2) + parafusos

INSTRUÇÉS DE SEGURANÇA:

CAUTION

SKOE ELECTRIC SHOCK

DO NCT OPEN

ATENÇA: De forma a evitar o risco dechoque eletrico, não remove peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado.

O*simbolo composto por um triangulo equilatoro com um relampago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá Constituir risco de如何去earce eltebrico.

O*síbolo composto por um triángulo equilátero com um punto de exclamação alerta ou'utilizar para a Presence de instruções importantes de utilização e manutençao do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados.

Este"simbolo significa:Leia instruções.

Este sentido determina: a distência minima dos objetos iluminados. A distência minima entre o projector e o objeto iluminado deve ser mais de 3 mediator.

Proteja o ambiente. Recicle o material della embalagem.
- Os efeitos luminos novos podem por vezes produzir algo fumo e/ou cheiro desagradavel. Essistupaque é normal e temporária.
- De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produits a chuva ou humidade.
- De forma a evaporar a formação de condensação no interior daunities, ao transporte-la para ambiente quente aguarde algo tempo de modo ao que fazer uma ambientação à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
- Esta unidade destinata-se uniquamente a'utilização em espacços fechados.
- Não introduza objects de metal nemVERTA liquidos no interior do produits, correrá risco de何时que eletrico ou poderá danificar o produits. Caso algobjecto estranho entre em contacto com o interior da unidade, desigue-a de imeditado da corrente.
- Coloque esta unidad num local arejado, afastado de materiais inflamáveis e/ou liquidos.Esta unidad devera ser instalada apelos menos 100cm de distência de paredes circundentes.
- Não cubra os orificções de ventilação ou a equipe pode sobraquecer.
- Evite locais com poeiras. Limpe a unidade regularamente.
- Mantenha esta unidade fora do alcance das crianças.
-Esta unidad devera ser operadaunicamente por pessoas experimentes.
- Temperatura ambiente de funcionaamento maxima é de 40°C . Não utilize esta unidade a temperatas ambientes mais elevadas.
- A temperatura da superficie da unidade pode alcantar os 130°C . Não toque na cobertura da unidade com eles descobertas durante oestrutura.
- Certifique-se de que não irão passar pessoas sob a area de instalação da unidade durante a instalação e manutençao.
- Aguarde cerca de 10 horas para que a unidade arrefeca antes de substituir a lampada ou de efetuar a manutenção.
- Desligue sempre a unidade da corrente quando não a utilizes durante longos periodos de tempo, antes de substituir a lampada ou de efectuar manutenção.
- A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu pais.
- Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no paine traseiro da unidade.
- O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua imeditamente o cabo caso este aparece algo dano.
- Nunca permita que este cabo entre em contacto com outros cabos!
- Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
- Não ligue a unidade a reguladores de intensidade.
- Utilize sempre um cabo de segurar aprovado ao instalar aunities.
- De forma a não correr risco deCHOque elctrico nao abra a cobertura da unidade. A excepcao da lampada e do fusivel, não existem peças que possam ser substituidas pelo utilizador.
- Nunca repare um fusivel nem tente operar a unidade sem fusivel. Substitua sempre um fusivel danificado por除外 com as mesmas caracteristicas!
- Em caso de problemas sérios de functimento, interrompa a'utilisation da unidade e contacte imeditamente o seu revendedor.
- A cobertura e as lentesdeerao ser substituidas casoapursem danos visiveis.
- Caso soit nécessario transporte a unidade utilize a embalagem original.
- Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

1. Pega
2. Interruptor de potência
3. fusivel integrado.
4. Cabo de alimentação
5. Compartimento da lampada
6. Braçadeira de montagem + 2 parafusos
7. Color changer
8. Ajuste da focagem
9. Diafragma (Iris)

COLOCAR/SUBSTITUIR A LÄMPADA

Em caso de substituição da lampada ou manutenção, aguarde 10 Minutes après desigar a unidade. Desígue sempre a unidade da corrente antes de ejectur a manutenção! Utilize sempre peças suplentes com as vezes caractéristicas (lampadas, fusíveis, etc). Utilize uniquamente peças originais.

• Desligue ou cabo de alimentacao.
• AguardeURTcda 10 minuToS para que a unidade arrefeca.
• Desaperte o parafuso (A) que Fecha o compartmento da lampada da unidade e abra a tampa.
• Retirecretuidadosamente o conector do compartmento da lampada.
• Ao retiring a lâmpada usada, segure o conector. Não puxe o cabo!
• Secure o conector e insira cuidadosamente a lampada.

Atenção! Verifique o rotulo na parte de trás da unidade ou consulte as espécnicas descriptas neste manual para saber que lâmpada devê utilizes. Nunca instale lâmpadas com;nível de wattes superior ao indentado! Lâmpadas com;nível de wattis superior germ temperatuções que a unidade não está preparada para suportar. Caso a unidade utilize um transformador de lâmpada, este éra danificar-se devo a sobrecarga de corrente.

• Não toque no interior do reflector da lampada com as mãos descobertas, caso contrário irá diminuir drasticamente a sua duração! Caso toque na lampada com as mãos, limpe-a utilizesindo um pano e alcool antes de efetuar a instalacao.
• Coloque a nova lâmpada no interior da unidade. Certifique-se que os fios não tocam na lâmpada.
• Fecha o compartmento da lampada.
• Para maior saida de luz é importante que a lampada esteja bem centrada no reflector. Para fazer isto ligue o aparelho e ajuste a lampada até que a saida de luz está maior. Verifique o desinho para ver quais são os 3 pontos de ajuste (B) para fazer isto
• Operação conclusão!

INSTALAÇÃO

• Important: A instalação deve ser effectuada unicolemente por pessoal qualificado. Uma instalacao incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalacao em suspensao e necessaria muita experiencia! Respeite os limites de carga, utilize materiais de instalacao aprovados e inspecciona a unidade instalada regularmente de forma a assegurar aseguranca.

INSTALAÇÃO EM SUSPENSAO

• Certifique-se que sob a area de instalação da unidade não irao passar pessoas durante a instalação e manutenção.
• Coloque esta unidad num local arejado, afastada de materiais inflamáveis e/ou liquidos.Esta unidad devara ser instalada apelos menos 50cm de distancia de paredes circundentes.
• A unidade deve ser instalada fora do alcance das pessoas; afastada de和地区 onde as pessoas passam passar ou sentar-se.
• Antes de proceder à instalação certificque-se que a area selecciónada pode suportar uma energia minima de 10 vezes o peso da unidade.
• Na instalacao, utilize sempre um cabo de seguranca aprovedo com capacidade para suportar 12 vezes o peso da unidade.Esta medida de seguranca secundaria deferve ser instalada de forma a que nenhuma parte da instalacao possa cair mais de 20cm caso o punto de apoio principal ceda.
• A unidadedeera ser fixa firmamente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!
• Não cubra os orificios de ventilação ou a unidade pode sobraquecer.
• Outilizador da unidadedeeracertificar-sequea instalacao eaprovada em termosde segurancaem tempos Tecnicos poruma persona qualificadaanesteadfectuaraprimeirautilisacao.Ainstalacaodeveraser inspeccionada todoos os anos por um专业技术eformacertificar-sequea segurancaestasseguurada.

INSTALAÇÃO NUM TRIPÉ DE LUX

• Certifique-se que o local de instalacao não é utilizado como punto de passagem.
• Coloque esta unidad num local arejado, afastada de materiais inflamáveis e/ou liquidos.Esta unidad deverá ser instalada apelos menos 100cm de distancia de paredes circundentes.
• Certifique-se que instalà o aparelho num tripé muito estável usingo a braçadeira de montagem. O orificio da braçadeira tem um diametro de 13mm.
• Ajuste o ângulo de inclinação desejado do aparelho e apareceu firme osinous parafusos.
• A unidadedeera ser fixa firmamente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!
• Não cubra os orificios de ventilação ou aunities podem sobraquecer.
• Outilizador da unidade devarécertificar-seque a instalaçó éaprovada em termos de seguranca e em termos tecnicos por um pessoal qualificada antes deeffectuar a primeirautilização.Ainstalaçãodeveraser inspeccionada todos os anos por um专业技术equalitydo forma acertifacar-seque a seguranca estáassegurarada.

INSTRUÇÉS DE FUNCIONAMENTO

• A unidade começa a funciona assim que é ligada à corrente.
• Deverá efetuar paumas regulares no Functionamento de forma a prolongar a duração esta unidade visto que está não está preparada para uma utilização continua.
• Não ligue e deslgue a unidade em curtos periodos de tempo, irá reduzir a duração da lâmpada.
• A temperatura da superficie da unidade pode alcantar os 130°C . Não toque na cobertura da unidade com eles descobertas durante o翃amento.
• Desligue sempre a unidade da corrente quando não a utilizez durante longos periodos de tempo, antes de substituir a lâmpada ou de efetuar a manutenção.
• Caso a unidade aparece problemas sérios de functimento, interrompa a'utilização da unidade e contacte o seu revendedor imeditamente.
• Important: Nunca olhe direcamente para a luz! Não utilize este efeito luminoso na Presence de pessoas epilepticas.

MANUTENÇAO

• Certifique-se que sob a area de instalação da unidade não irao passar pessoas durante a manutenção.
• Desligue o cabo de alimentacao da corrente e aguarde que a unidade arrefeca.

Durante a inspecção deverá verificar os següentes pontos:

• Todos os parafusos realizados nas peças da unidade e na instalaçãodeerao estar apertados firmamente e não poderao estar corroidos.
• A cobertura da unidade, os pontos de fixação e as和地区 de instalação (tecto, armação, etc.) não deverção aparecer qualquer deformação.
• Caso una lente après danos visíveis como fendas ou riscos profundos,deera ser substituía imeditamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais poucoago dano.
• As ventoinhas de arrefecimento (caso existam) e os orificios de ventilaçãodeerão ser limpos todos os mezes de modo a evacitar que unidade sobraqueça.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

• De forma a optimizar a projeção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada aunities: um ambiente humido, com fumo ou poeireto dará origem a uma maior acumulação de impurezas nas ópticas daunities.

• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.

• Seque sempre as peças preocupadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atença: Recomendamos vivamente que a limpeza do interior da unidade está efetuada por pessoal qualificado!

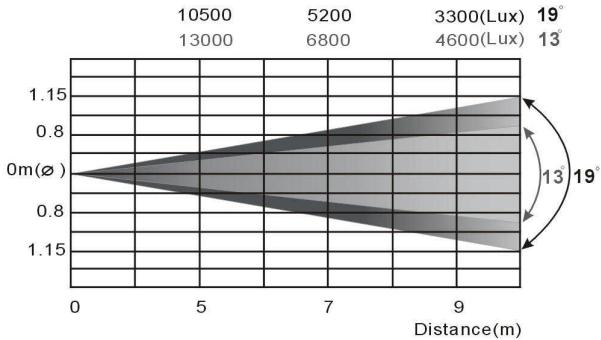

ESPECIFICAÇÖES

Fonte de Alimentação:

AC 230V, 50Hz

Distência minima ao objecto:

Lampada:

Tamanho:

Peso:

MSR 575/2

693 x 251 x 170mm

22kg

FS-575

Estas informacoes estáu sujeitas a alteracoes sem avis previo
Pode fazer download da versao mais recente deste manual no nosso site: www.beglec.com
