Tipo de produto	Aspirador industrial móvel
Marca	FESTOOL
Modelo	CTL 44 LE
Dimensões (L x P x A)	710 x 380 x 935 mm
Peso	20 kg
Consumo elétrico	350 - 1200 W
Potência máx. conectada (tomada ferramenta)	2400 W (CE)
Fluxo de ar máx.	228 m³/h
Depressão máx.	23000 Pa
Área do filtro	14000 cm²
Diâmetro da mangueira de aspiração	Ø 27 mm x 3,5 m
Comprimento do cabo de alimentação	7,5 m
Grau de proteção	IP X4
Capacidade do reservatório	44 L
Nível de pressão sonora	72 dB(A)
Classe de poeira	L (concentração máx. 1 mg/m³)
Sistema antiestático	Sim (necessita mangueira antiestática)
Tomada para ferramenta elétrica	Integrada, com partida automática
Regulagem da potência de aspiração	Variável
Proteção térmica	Sim (parada automática em caso de superaquecimento)
Módulo pneumático	Incluso (para ferramentas pneumáticas)
Utilização para líquidos	Sim (sem saco filtrante)
Manutenção do filtro	Limpeza por agitação manual

Perguntas frequentes - CTL 44 LE FESTOOL

Que tipo de poeiras pode aspirar com o CTL 44 LE?

O CTL 44 LE foi concebido para aspirar poeiras nocivas de classe L (concentração máxima no posto de trabalho de 1 mg/m³) bem como poeiras de madeira, tintas e líquidos não inflamáveis. Não é adequado para poeiras explosivas (magnésio, alumínio) nem líquidos inflamáveis.

Como trocar o saco filtrante?

Abra as presilhas de fecho e incline a parte superior para cima até encaixar no suporte. Retire o saco filtrante usado seguindo as indicações no saco. Limpe cuidadosamente o reservatório e o espaço da turbina com um pano húmido. Insira um novo saco pressionando firmemente a manga na boca de aspiração. Feche o aspirador.

Pode-se aspirar líquidos com este aspirador?

Sim, o CTL 44 LE pode aspirar líquidos não inflamáveis. Antes de aspirar líquidos, remova o saco filtrante e utilize eventualmente um filtro especial para líquidos. Quando o nível máximo de enchimento é atingido, os indicadores de nível interrompem automaticamente a aspiração.

Como limpar o elemento filtrante?

Para limpar o elemento filtrante, acione a alavanca de limpeza (2.1) cerca de 10 vezes para a frente e para trás. Esta operação só é necessária se o aspirador for utilizado sem saco filtrante. Se o elemento estiver húmido após aspiração de líquidos, seque-o antes de uma nova utilização a seco.

Como conectar uma ferramenta elétrica ao aspirador?

Conecte a ferramenta elétrica na tomada integrada (1.2) do aspirador. Certifique-se de que a ferramenta está desligada durante a conexão. Ajuste o interruptor para a posição 'Auto': o motor de aspiração arranca automaticamente quando a ferramenta é ligada. Respeite a potência máx. conectada (2400 W para CE).

Como utilizar o módulo pneumático?

O CTL 44 LE é fornecido com um módulo pneumático (1.8) para arranque automático com ferramentas pneumáticas. Monte o módulo e, para um funcionamento ideal, a unidade de alimentação VE (filtração e lubrificação do ar comprimido). A pressão de serviço da ferramenta deve ser de 6 bar.

O que fazer em caso de superaquecimento do aspirador?

O aspirador está equipado com uma proteção térmica que o pára antes de atingir uma temperatura crítica. Deixe o aparelho arrefecer durante cerca de 5 minutos. Se o aspirador não reiniciar, contacte uma oficina de assistência Festool.

Qual é a duração da garantia do CTL 44 LE?

A garantia cobre defeitos de material ou fabrico durante pelo menos 12 meses. Nos países da União Europeia, é de 24 meses mediante apresentação da fatura. Danos devidos ao desgaste natural, sobrecarga ou utilização não conforme estão excluídos.

Como transportar o aspirador em segurança?

Utilize a pega (2.11) para o transporte. Acessórios como os tubos de aspiração podem ser fixados na barra (2.9) da pega. Não levante o aparelho pela pega com ganchos de grua. Para armazenamento, enrole o cabo de alimentação e guarde a mangueira no suporte previsto.

Quais acessórios são recomendados para o CTL 44 LE?

A Festool recomenda a utilização de acessórios originais: mangueira antiestática (necessária para a função antiestática), sacos filtrantes (ref. 452972), elemento filtrante (ref. 452923), suporte de mangueira (487072), gancho para mangueira (452998), módulo pneumático e unidade de alimentação VE. O filtro especial para líquidos é recomendado para aspiração de líquidos.

MANUAL DE UTILIZADOR CTL 44 LE FESTOOL

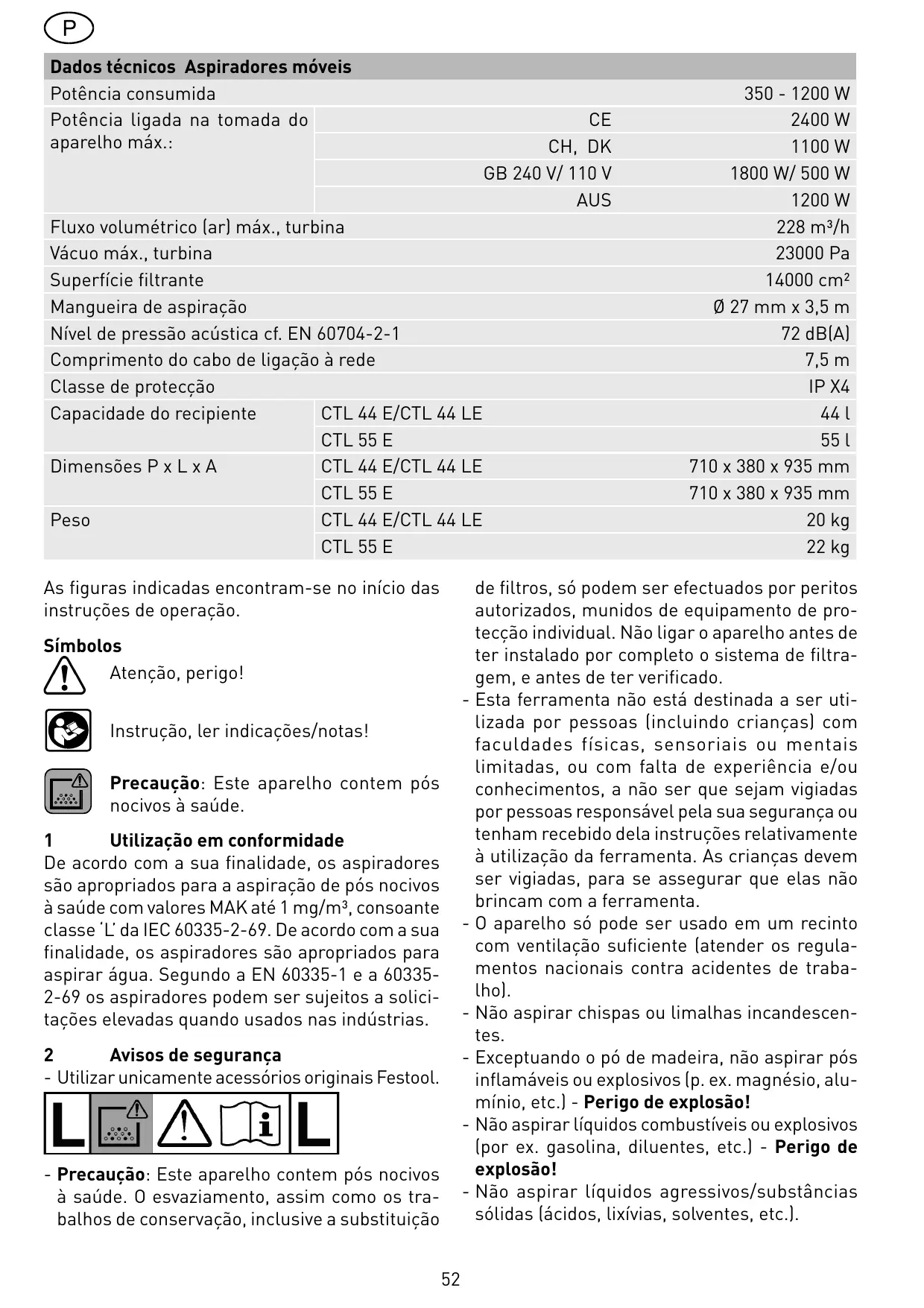

Dados tecnicos Aspiradores MQveis
Potência consumida	350 - 1200 W
Potência ligada na tomada do aparelho max.:	CE	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
	AUS	1200 W
Fluxo volumétrico (ar) max., turbina	228 m³/h
Vázuo max., turbina	23000 Pa
Superficial filtrante	14000 cm²
Mangueira de aspiração	Ø 27 mm x 3,5 m
Nível de pressão acústica cf. EN 60704-2-1	72 dB(A)
Comprimento do cabo de ligação à rede	7,5 m
Classe de proteção	IP X4
Capacidade do recipientente	CTL 44 E/CTL 44 LE	44 l
	CTL 55 E	55 l
Dimensoes P x L x A	CTL 44 E/CTL 44 LE	710 x 380 x 935 mm
	CTL 55 E	710 x 380 x 935 mm
Peso	CTL 44 E/CTL 44 LE	20 kg
	CTL 55 E	22 kg

As figuras indicadas encontrar-se no inicial das instruções de operação.

Símbolos

Atença, perigo!

Instrução, ler indicatores/notes!

Precaução: Este aparelho content épos nocivos à saude.

1 Utilização em conformidade

De acordo com a sua finalidade, os aspiradores são apropriados para a aspiração de pós nocivos à saúde com values MAK até 1 mg/m³, consoante classe 'L' da IEC 60335-2-69. De acordo com a sua finalidade, os aspiradores são apropriados para aspirarágua. Segundo a EN 60335-1 e a 60335-2-69 os aspiradores podem ser sujeitos a solicitações elevadas quando usados nas indústrias.

2 Avisos de seguranca

• Utilizar uniquamente acessórios originais Festool.

• Precação: Este aparecido contém;pós nocivos à saúde. O esvaziamento, assim como os trabalhos de conservação, inclusive a substituição

de filtros, são poder ser efectuados por peritos autorizados, munidos de equipamento de proteção individual. Não ligar o aparecido antes de ter instalado por completeness o Sistema de filtragem, e antes de ter verificado.

-Esta ferramenta não está destinada a ser realizada por pessoas (incluindo crianças) com faculdades físicas, sensoriais ou mentalis limitadas, ou com falta de experiencia e/ou conheçimentos, a não ser que sejam vigiadas por pessoas responsavel pela sua segurarou tenham recebido dela instruções relativamente àutilização da ferramenta. As crianças devem ser vigiadas, para se assegurar que elas não brincam com a ferramenta.
- 0 aparecido soit ser Usedo em um recinto com ventilação suficiente (atender os regulaçõesnationais contra acidentes de trabalho).
- Não aspirar chispas ou limalhas incandescentes.
- Exceptuando o pó demadeira, não aspirar pós inflamáveis ou explosivos (p. ex. magnésio, alúnico, etc.) - Perigo de explosão!
- Não"Aspirar láquidos combustíveis ou explosivos (por ex. gasolina, diluentes, etc.) - Perigo de explosão!
- Não"Aspirar liquidos agressivos/substâncias solidas (ácidos,lixívias, solventes,etc.).

• Este aspirador muito é adequado para a aspiração de pós de pintura.
• Tirar a ficha da tomada, quando o aparecido não for uso ou quando工作的 de conservação foram feitos.
• Não puxar a ficha da tomada pelo cabo.
• Proteja o cabo de calor, de oleo e de arestas vivas.
• Verifique periodically a ficha e o cabo. Mande substituí-los por uma-oficina autorizada do服务于 atendimento aos pacientes, quando houver danificações.
• Não expor os aparelhos à chuva.
• Não levantar e transporte o aparecido por meio de um gancho de guindaste ou por meio de um dispositivo de elevação fixado à pega.
• O aparelho pode ser uso apenas por pessoas que foram instruções no seu manuseio e que foram encarregadas do service.
• Caso fossem aspirados pós nocivos à saúde, o aparelho e todos os acessórios devem ser limpos Completely (por dentro e por fora), por aspiração ou passando um pano, antes de retirá-los da zona contaminada. Para o transporte, os componentes que não podem ser limpos por completeness, devem ser colocados em um saco plástico hermeticamente fechado.
• Por razões de segurarça, o aparecido está ser colocado em funcaoamento atraves de uma tomada com proteção de terra.

3 Preparar o aparecido e colocação em funciona

Os acessórios são fornecidos juntamente, deitados, no deposito (2.10), e devem sercretados antes de se efectuar a primarya colocação em funciona.

3.1 Ligação elétrica

A tensão e a frequência da rede devem correspondir às indicações constantes na placá de marca!

Ao introduzir o cabo de ligação à rede, atentar para que o aspirador esteja desligado.

0 Sistema Antiestático (AS)

Surgem cargas electrostáticas na mangueira de aspiração, devido à fricção. Estas cargas podem fazer sentido-se, de uma maneira desagradável, no operador, atraves de choques elétricos. Para derivar estas cargas electrostáticas, o aparelho aspirador está dotado de umsystema antiestático como padrão. Para tanto, precisa-se, porque, de uma mangueira antiestática.

A funcão antiestática apenas está assegurada se a ficha estiver introduzida numa tomada com proteção de terra.

3.2 Interruptor ligar/desligar (1.3)

Na posicao 0, o aspirador está desligado e a to-mada do aparelho (1.2) está des Energizada.

São possívelirosmosoperationsais:

a) Posicao de comutatione MAN

A tomada do aparelho está des Energizada. O motor de aspiração está partida imeditamente.

b) Posicao de comutation „Auto“

A tomada do aparelho está sob tensão.

0 motor de aspiraçãoComeçá a rodar, quando a ferramenta connectada for ligada.

3.3 RegULAção da potência de aspiração (1.4)

A regulação da potência de aspiração permitte variar aforcade的缘故. Assim é possível adaptar a potência com precisão às differentes tarefas de aspiração.

Para a proteção contra o aquecimento excessivo, um fusível térmico desliga o aspirador, antes de atingir uma temperaturacriticala -desligar o aspirador e deixar arrefecer durante aprox.5关键时刻.

Se, decorrido este periodo, o aspirador não puder ser ligado, é favor entrada em contacto com a assistência técnica da Festool.

3.5 Conectar una ferramenta eletrica

Respeitar a potência ligada Tmaxa da tomada do aparelho (veja „Dados Técnicos")!

Prestar atençao para que a ferramenta electrica esteja desligada ao,inserir e retirar a ficha.

Conectar a ferramenta electrica na tomada do aparelho (1.2).

3.6 Ligara ferramenta de ar comprimido

Prestar atenção para que, ao encaixar e desencaixar, a ferramenta de ar comprimido esteja desligada.

Gracias à Incorporação do MODULE pneumatico (1.8) [452829; nos modelos CTL 44 LE está inclua no fornecimento], o mecanismo automatico de conexão do aparecido funciona igualmente em

conjunto com ferramentas de ar comprimido.

A)tulo de suplemento recomendamos a unidade de tratamento de ar comprimido (452797).Esta unidade filtra e lubrifica o ar com-primido e torna possivel a regulagem da pressao.

Para poder ligar ferramentas de ar comprimido Festool doSYSTEMA IAS, está disponible uma coisa de junção IAS (454757).

Para garantir o perfeito funciona do mecanismo automatico de conexão, a pressão operacional da ferramenta deve ser de 6 bar.

4 Manuseio

4.1 Abrir/fechar o aparelho aspirador

• Abrir os fechos rapiidos (2.2),
• Virar a parte superior do aspirador (2.4) para cima, até o apoio (2.5) engatar.

O fechamento obedece a sequência inversa. Para poder retiring ou desengatar o apoio, a parte superior do aspirador tem que ser levantar a um pouco.

4.2 Trocar o filtro

Colocar una máscara respiratoria P2
quando se tratata de pós nocivos à saúde!

a) Substituir o saco de filtragem (3.4)

n^ de encomenda:

CTL 44 E/CTL 44 LE 452972

CTL55E 452973

-性和功能 - Abrir o aparelho aspirador,
- retiring o saco de filtragem uso (veja etiqueta no saco de filtragem),
- recolher o saco de filtragem uso conforme as determinacoes legais,
- limpar completeness o recipiente para sujida (2.10) e o espaço (3.1) para a turbina de aspiraçao (com um pano humido),
- colocar um novo saco de filtragem (veja etiqueta no saco de filtragem). Importante: Pressionar o bocal do saco de filtragem (3.3) fortemente contra o bocal de admissao (3.2)!
- Fechar o aparelho de aspiracao.

b) Substituir o elemento de filtragem (2.3)

n^ de encomenda:

452923

Não aspirar sem elemento de filtragem!
Isso pode danificar o motor.

-性和功能 - Abrir o aparelho aspirador,
- desmontar o elemento filtrante uso (veja notation)

na embalagem do elemento filtrante),

• recolher o elemento filtrante uso em um saco hermeticamente fechado, conforme as determinações legais,
• limpar completeness o recipiente para sujida (2.10) e o espoço (3.1) para a turbina de aspiração (com um pano humido),
• montar um novo elemento filtrante (veja nota embalagem do elemento filtrante),
• fechar o aparelho de aspiracao.

4.3 Limpar o elemento filtrante

Para efectuar a limpeza, mover o Manipulo (2.1) aprox. 10 vezes para frente e paraTRS. Observação: A limpeza do elemento filtrante é necessário apenas, quando o aspirador travaça sem saco de filtragem.

4.4 Esvaziar o deposito para sujidade (2.10)

Antes de esvaziar o recipiente para sujidade, é indispensableavel retiring a parte superior do aspirador!

-性和功能 - Abrir o aparelho aspirador,
- levantar a parte superior levamente, pressionar o apoio (2.5),
- virar a parte superior para cima, (posicao vertical) ate o esbarro,
- retiring a parte superior movendo-a para arente, no sentido horizontal,
- esvaziar o recipiente para sujidade,
- recolocar a parte superior. Atença: Introduzir osinous pinos da parte superior completeness nos rebaixos (1.5)!
- fechar o aparelho aspirador.

4.5 Pedestal/travail

Os travões (2.8) podem broquear as rodas, impossibilmente assimí o deslocamento discontrolado do aparecido aspirador.

4.6 Deposito para tubo flexivel (em parte no ambito de fornecimento)

Fixação do deposito para tubo flexível no aspirador: ver figura 4.

Depois de conclusão o trabalho, pode conducir o tubo flexível de aspiração pela abertura (4.1) e guardá-lo no deposito para tubo flexível. Pode conducir o cabo de rede pela abertura (4.2) e guardá-lo también no deposito para tubo flexível.

5 Utilização

• Na superficie de deposito (1.9) um "Systainer" pode ser fixado por meio dosinous fechos (1.11). Ademais pode ser colocados ferramentas ou

acessórios esta superficie e nos compartimentos (1.6).

• Um suporte de mangueira (1.10) (487072) pode ser enfiado no orificio (1.7). O suporte permite levar a mangueira de aspiração de lado de cima à ferramenta. Para enrolar a mangueira de aspiração, o gancho de mangueira (452998) pode ser colocado, como umaalternative.
• A pega de empurrar (2.11) (452921) fácila a movimentação do aspirador. Na barra (2.9) da pega de empurrar pode ser fixos acessórios, por ex. tubos de aspiração.
• Ao introduzir uma mangueira de aspiração na abertura de escape (2.7), o utilizes disposé de ar soprado.

5.1 Aspirar materiais secs

É absolutamente imprescindível fazer uso de um saco de filtragem quando se tratava de materiais nocivos à saúde!

Antes de aspirar materiais secs, um saco de filtragem sempredeeria ser colocado no recipiente. Entao fica fácil recolher o material aspirado. Depois de aspirar liquidos, o elemento filtrante fica molhado e entope mais fácilmente, quando substancias secas são aspiradas. Por este motivo o elemento filtrante deveria ser seco, ou substituido por um除外, antes de cornerar com a aspiracao a seco.

5.2 Aspirar liquidos

Liquidos inflamáveis não podem ser aspirados!

Parar o trabajo imeditamente e esvaciar o recipiente para sujidade, quando espuma ou liquido está a aparecer.

Antes de aspirar láquidos, o saco de filtragem deveserremovido porprincipal. Recomendamos usar umfiltro especialico para láquidos.

Ao atingir o;nível maximalo de enchimento, o indicator de nivel (2.12) automaticamente interrompe oprocesso de aspiracao.

6 Depois do trabalho

• Desligar o aparelho aspirador E tirar a ficha da tomada.
• Enrolar o cabo de ligaçao à rede (2.6).
• Esvaziar o recipiente para sujidade.
• Limpar o aparelho por dentro e por fora, sujeitando-o à aspiração ou usingo um pano.
• Guardar o aparelho aspirador em um recinto seco, protegado contra uso indevido.

7 Conservação eeguardados

Antes de se efectuar qualquer trabalho na boaquinaletalar semprea ficha de ligacao da tomada de corrente!

Todo os lavoros de manutençao e reparacao, que exigem a abertura da carcaça do motor, so podem ser efectuadas por uma oficial autorizada do service(after-venda.

Pelo menos uma vez por ano o fabricante, ou uma pessoa devidamente instruira, deve realizar umaverification referente à técnica de segurar, dizendo respeito por ex. à danificação do FILTER, à estanquidade do aparelho e a funcao dos dispositivos de controlo.

Para efectuar a conservação, o aparelho deveser desarmado, limpo e inspeccionado, desde que isto possa ser feito sem expor o pessoal da manutenção e as demais pessoas ao perigo. As medidas de precação apropriadas en-globam a descentaminação anterior à desmontagem do aparelho, ventilação local forçada incluindo filtragem, no posto de desmontagem, limpeza do local de manutenção e equipamento adequado de proteção individual.

8 Acessórios, filtros

Os númeroos de encomenda para acessós e filtros podem ser relacionados no católogo Festool ou na Internet sob 'www.festool.com'.

9 Remocao

Não deite a ferramenta no lixo dométrico! Enca-minhe as ferramentas, acessórios e embalagens para um reaproveitamento ecológico! Observe as regulamenteçõesnationais em vigor.

10 Prestação de garantia

Os{nossos apareiros está ao abrigo de prestação de garantia referente a defeitos do material ou de fabricio de acordo com as regulamenteções nacionalmente legisladas, todavia no很小 12 mezes. Dento do espoço dos estados da EU o período de prestação de garantia é de 24 mezes (prova atraves de factura ou recibo de entrega). Danos que se devem em especial ao desgaste natural, sobrecarga, Utilização Incorrecta ou danos por culpa do utilizesor ou qualquer窗外utilização que não respeite o manual de instruções ou conhecedos aquando da aqueisão, está excluidos da prestação de garantia. Não se excluem os danos causados pela utilização de acessórios que não sejam originais e materiais de desgaste (p. ex., pratos de lixar).

Reclamações são poder ser reconhecidas caso o aparecido soit remetido todo montado (completo) ao fornecedor ou a um service de assistência ao cliente Festool autorizzato. O manual de instruções, instruções de segurará, lista de peças de substituição e comprovativo de compra devem ser bem guardados. Sãoyardas, de resto, as actuais condições de prestação de garantia do fabricante.

Nota

Devido aos lavoros de investigação e desenvolvimento permanentes, reserva-se o direito às alterações das instruções痫icasquiry produzidas.

REACH para produits Festool, respectivos acessósios e material de desgaste

REACH é, desde 2007, o regulamento relativo a produits químicos,社会稳定 em toda Europa. Nós,upono "utilizadores subjacentes", oucka, fabricante de produits, estamos conscientes do:.
noso dever de informar os nosso clients. Para o fazer sempreactualizo e para o informar sobre possiveis materiais da lista de candidados aoos nosotros produits, criamos o segunte website para si: www.festool.com/reach
