MANUAL DE UTILIZADOR 4FAC-485 ASPES

• Manual de instruções

1. INFORMAÇÃO SOBRE SEGURANÇA E ADVERTÊNCIAS

4. FUNCIONAMENTO E USO DO FRIGORÍFICO. ....................

Leia com atenção estas instruções antes de usar o aparelho. Guarde este manual para futuros usos.

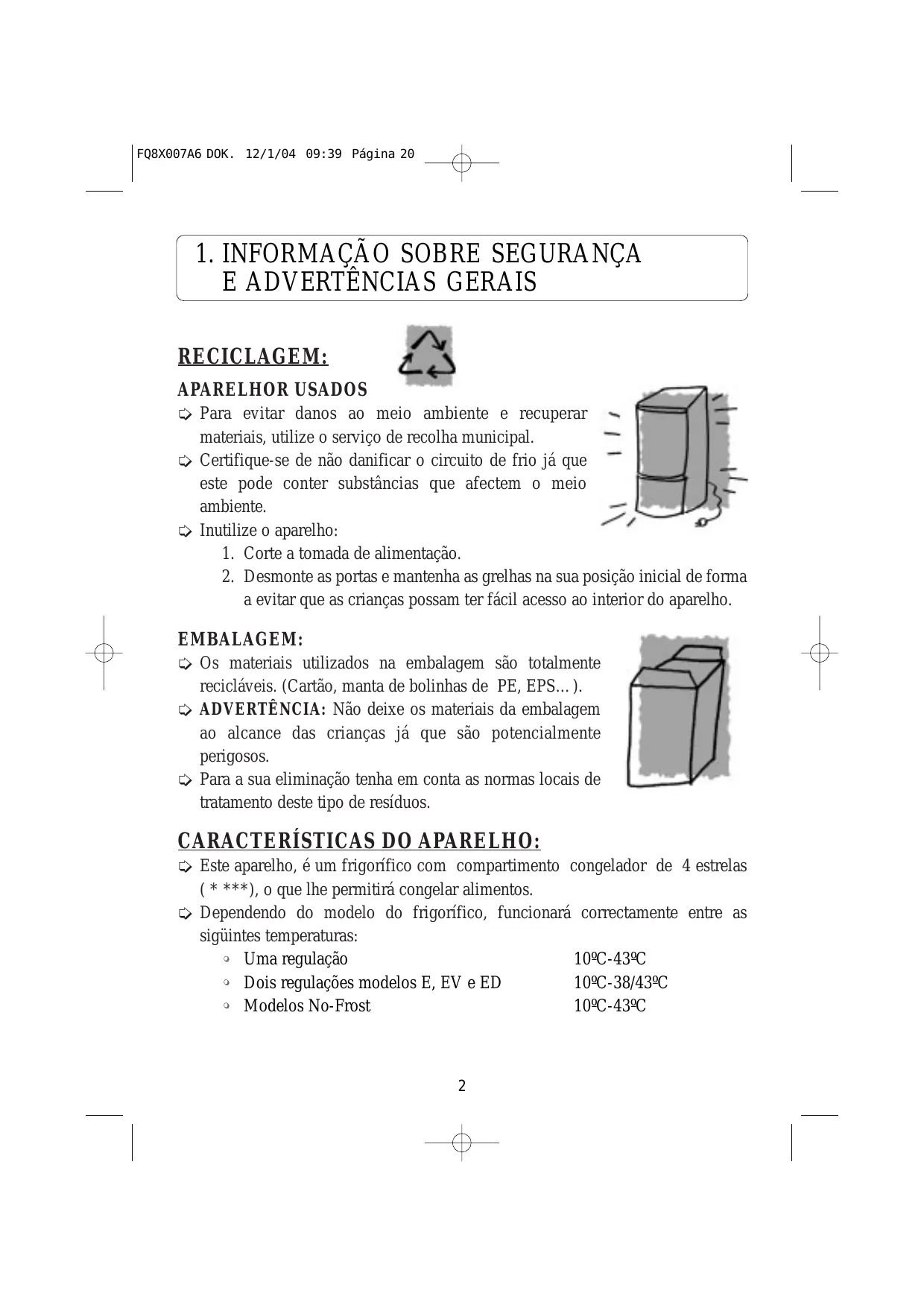

1. INFORMAÇÃO SOBRE SEGURANÇA

E ADVERTÊNCIAS GERAIS

RECICLAGEM: APARELHOR USADOS Para evitar danos ao meio ambiente e recuperar materiais, utilize o serviço de recolha municipal. Certifique-se de não danificar o circuito de frio já que este pode conter substâncias que afectem o meio ambiente. Inutilize o aparelho:

1. Corte a tomada de alimentação.

2. Desmonte as portas e mantenha as grelhas na sua posição inicial de forma

a evitar que as crianças possam ter fácil acesso ao interior do aparelho. EMBALAGEM: Os materiais utilizados na embalagem são totalmente recicláveis. (Cartão, manta de bolinhas de PE, EPS…). ADVERTÊNCIA: Não deixe os materiais da embalagem ao alcance das crianças já que são potencialmente perigosos. Para a sua eliminação tenha em conta as normas locais de tratamento deste tipo de resíduos. CARACTERÍSTICAS DO APARELHO: Este aparelho, é um frigorífico com compartimento congelador de 4 estrelas ( * ***), o que lhe permitirá congelar alimentos. Dependendo do modelo do frigorífico, funcionará correctamente entre as sigüintes temperaturas:

• Uma regulação 10ºC-43ºC
• Dois regulações modelos E, EV e ED 10ºC-38/43ºC
• Modelos No-Frost 10ºC-43ºC

2. DESCRIÇÃO DO FRIGORÍFICO

Patilha de extracção Ventilador opcional Queijo, manteiga remédios Legume verduras e pratos preparados Ovos Conservas latas refrescos Garrafas

carnes e peixe DOUBLEFRESH opcional Frutas e verduras Alimentos congelados e formas de gelo ADVERTÊNCIA: Este esquema pode não corresponder exactamente ao modelo do seu frigorífico

O modelo de frigorífico que adquiriu, comercializa-se com o gás refrigerante R600. Tenha em conta que:

• Este gás refrigerante não é nocivo ao meio ambiente.
• É inflamável, razão pela qual deve certificar-se de que o circuito do aparelho esteja em perfeitas condições. Caso tenha ocorrido algum percalço, consulte o distribuidor antes de utilizá-lo. Este frigorifico só pode ser reparado pelo serviço de assistência técnica autorizado e utilizando peças e componentes originais. Não utilizar elementos flamejantes, aparelhos eléctricos dentro do aparelho. Não permita que as crianças brinquem com o aparelho. Não introduzir líquidos voláteis, inflamáveis ou explosivos dentro do aparelho.

LOCALIZAÇÃO: Coloque o aparelho longe das fontes de calor (fogões, radiadores, etc.) e proteja-o dos raios solares, já que este facto faz com que o consumo aumente. Permita a circulação do ar pela zona posterior do aparelho. Não obstrua o espaço existente entre o rodapé e o chão, nem a parte superior do aparelho com algum objecto. O frigorifico não deve ser instalado ao ar livre nem estar exposto à intempérie. Para conseguir uma maior eficiência energética, aconselha-se a deixar pelo menos 20mm entre o fundo do aparelho e a parede. Por vezes a humidade relativa e a temperatura ambiente podem chegar a criar condensação no interior e exterior do frigorífico. PARA EVITAR VIBRAÇÕES E RUIDOS, CERTIFIQUE-SE QUE O APARELHO ESTEJA BEM ASSENTE E NIVELADO.

Características da tomada: 220-240V com tomada de terra. Não utilize adaptadores ou extensões. Evite que o fio fique em contacto com o motor Evite que o fio fique sobe o aparelho.

FQ8X007A6 DOK. 12/1/04 09:39 Página 23 TROCA DO SENTIDO DE ABERTURA DAS PORTAS: FERRAMENTAS NECESSÁRIAS: PASSOS A REALIZAR:

1. Desligue o frigorífico da rede eléctrica e retire

todo o conteúdo das portas.

2. Solte o rodapé e os parafusos, retire a dobradiça

3. Retire a porta do congelador.

4. Extrair a protecção dos parafusos da dobradiça central e, solte os dois parafusos

5. Retire a porta do refrigerador.

6. Retire o eixo da dobradiça superior e monte-o no outro lado

7. Troque o eixo da dobradiça inferior de posição.

8. Troque os puxadores laterais para a posiçao oposta.

9. Proceda à montagem das portas na ordem inversa a

seguida durante o processo de desmontagem. Ligue o aparelho e comprove que as vedações/borrachas vedem bem o fechar a porta. ANTES DE LIGAR O SEU FRIGORÍFICO: Limpe o interior com água morna e bicarbonato. Enxagúe e enxugue cuidadosamente. Espere 2 horas antes de colocar em funcionamento para garantir a estabilização dos lubrificantes do motor. Se o aparelho tem estado desligado, despois de pô-lo em funcionamento deve-se esperar 4 horas para introduzir os alimentos no frigorífico.

4. FUNCIONAMENTO E USO DO FRIGORIFICO

COMO REGULAR A TEMPERATURA: Em condições normais, aconselha-se seleccionar uma temperatura aproximada de 4ºC no refrigerador e aproxi-madamente de –21ºC no congelador. Para a regulação da temperatura, utilize os comandos ou teclas de selecção de temperatura, os valores numéricos estão dados em ºC. ADVERTÊNCIAS: A temperatura do interior do frigorífico depende: Da temperatura ambiente. Da localização do aparelho. Da frequência de abertura das portas. PAINEL DE CONTROLO (uma regulação) ALARME Ligação e Selecção Temp. Visualização SUPER FREEZING FUNÇÕES "Ligação e Selecção de Temperaturas" Serve para ligar e desligar o refrigerador e o congelador. Pressionando as teclas (+/-) pode-se seleccionar as temperaturas do refrigerador e do congelador em ºC. "Visualização" O modelo electrónico permite a visualização digital das temperaturas do refrigerador. Enquanto estiver piscando utiliza-se para realizar a selecção de temperaturas desejadas, uma vez seleccionada voltar-se-á a visualizar a temperatura do recinto, que irá aproximando-se de modo progressivo à seleccionada. "SUPER FREEZING" Ao activar esta função a temperatura do congelador regula-se automaticamente para o nível mais frio, afecta também, o refrigerador de forma notável. Esta função facilita a congelação dos alimentos, aconselha-se activá-la 24 horas antes de introduzir grandes quantidades de alimentos frescos para congelar. Esta função desactivar-se-á automaticamente, também se pode desactivar manualmente. "Alarme" Quando a porta do refrigerador se mantiver aberta por mais de 120 segundos, periodicamente soará um alarme. Referido alarme desligar-se-á ao fechar a porta.

FQ8X007A6 DOK. 12/1/04 09:39 Página 25 PAINEL DE CONTROLO (2 regulações Modelos Standar e V) Ligação refrigerador SUPER COOLING Seleccão Temperatura Congelador Ligação congelador REFRIGERADOR ALARME SUPER FREEZING Nível do Frio CONGELADOR FUNÇÕES "Selecção de Temperatura" Girando os comandos pode-se seleccionar as temperaturas do refrigerador e do congelador em ºC. "Ligação" Serve para ligar e desligar o refrigerador ou o congelador. Dispõe de piloto indicador de funcionamento.Ao desligar o congelador também se desliga o refrigerador. "SUPER COOLING" Ao activar esta função a temperatura do refrigerador regula-se automaticamente para o nível mais frio. Esta função tem uma duração de 6 horas e poderá ser desactivada manualmente. "SUPER FREEZING" Ao activar esta função a temperatura do congelador regula-se automaticamente para o nível mais frio, afecta também, o refrigerador de forma notável. Esta função facilita a congelação dos alimentos, aconselha-se activála 24 horas antes de introduzir grandes quantidades de alimentos frescos para congelar. Esta função desactivar-se-á automaticamente, também se pode desactivar manualmente. "Alarme" Este activa-se luminosa e acusticamente quando o nível do frio do congelador seja anormalmente baixo. O alarme acústico pode desactivar-se de forma manual activando a função SUPER FREEZING. Quando a porta do refrigerador se mantiver aberta por mais de 120 segundos, periodicamente soará um alarme. Referido alarme desligar-se-á ao fechar a porta. "Nível do Frio" O número de luzes acesas, indica o nível do frio do congelador. Quantas mais luzes estiverem acesas mais frio estará o congelador.

PORTUGUES Seleccão Temperatura Refrigerador FQ8X007A6 DOK. 12/1/04 09:39 Página 26 PAINEL DE CONTROLO (2 regul. D e Não-Frost) Ligação e Selecção Temp. Refrigerador SUPER COOLING Ligação e Selecção Temp. Congelador SUPER FREEZING ALARME Visualização REFRIGERADOR CONGELADOR REFRIGERADOR FUNÇÕES "Ligação e Selecção de Temperaturas" Serve para ligar e desligar o refrigerador ou o congelador. Ao desligar o congelador também se desliga o refrigerador. Pressionando as teclas (+/-) pode-se seleccionar as temperaturas do refrigerador e do congelador em ºC. "Visualização" O modelo electrónico permite a visualização digital das temperaturas tanto no congelador como no refrigerador. Enquanto estiver piscando utiliza-se para realizar a selecção de temperaturas desejadas, uma vez seleccionada voltar-se-á a visualizar a temperatura do recinto, que irá aproximando-se de modo progressivo à seleccionada. "SUPER COOLING" Ao activar esta função a temperatura do refrigerador regula-se automaticamente para o nível mais frio. Esta função tem uma duração de 6 horas e poderá ser desactivada manualmente. "SUPER FREEZING" Ao activar esta função a temperatura do congelador regula-se automaticamente para o nível mais frio, afecta também, o refrigerador de forma notável. Esta função facilita a congelação dos alimentos, aconselha-se activála 24 horas antes de introduzir grandes quantidades de alimentos frescos para congelar. Esta função desactivar-se-á automaticamente, também se pode desactivar manualmente. "Alarme" Este activa-se luminosa e acusticamente quando o nível do frio do congelador seja anormalmente baixo. O alarme acústico pode desactivar-se de maneira manual activando a função SUPER FREEZING. Quando a porta do refrigerador se mantiver aberta por mais de 120 segundos, periodicamente soará um alarme. Referido alarme desligar-se-á ao fechar a porta.

FQ8X007A6 DOK. 12/1/04 09:39 Página 27 COMO REALIZAR UM USO ADEQUADO DO APARELHO: Deixe espaço suficiente entre os alimentos para que o ar circule livremente no aparelho. Não ponha alimentos em contacto directo com as paredes frias do refrigerador. Para evitar o contacto as prateleiras dispõem de um limite para evitar dito contacto. A porta não deve estar aberta mais tempo do que o estritamente necessário. Não introduzir alimentos quentes. FRIO HOMOGÉNEO (Opcional) Para os modelos com ventilador O seu frigorífico dispõe de frio homogéneo no refrigerador. Esta prestação é proporcionada pelo ventilador situado na zona superior traseira do recinto. SISTEMA MULTIFRESH (Opcional) Se o seu frigorífico dispõe de um compartimento Multifresh: Este garante uma conservação idônea para alimentos frescos como carnes e peixes e também para hortaliças. Isso lhe permitirá conservar estes alimentos durante mais tempo sem necessidade de congelá-los. Neste recinto dispor-se-ão das temperaturas mais frias do refrigerador, sendo além disso a zona menos influenciada frente às frequentes aberturas. Para manter carnes e peixes, aconselha-se seleccionar uma temperatura intermedia no refrigerador. Para conseguir uma maior capacidade no refrigerador retire o tabuleiro superior deste recinto e a tampa. Pode utilizar desta forma o recinto. Com esta utilização o recinto perde as suas características iniciais. SISTEMA DUPLO FRESH (Opcional) Se o seu frigorífico dispõe deste sistema, a bandeja superior que cobre o cesto de frutas e verduras, vai provido de um filtro membrana que mantem um alto grau de humidade no cesto. O grau de humidade que se consegue é o idôneo para que as verduras não se resequem conservando toda a sua textura, sabor e propriedades nutritivas.

PORTUGUES REFRIGERADOR FQ8X007A6 DOK. 12/1/04 09:39 Página 28 FILTRO HYGIENISER (Opcional) Consiste num sistema integrado que contém um duplo filtro. Por um lado absorve os cheiros que possam emanar dos alimentos e, por outro purifica o aparelho dos microorganismos (fungos e bactérias) do ar em circulação reduzindo o seu efeito prejudicial. Aconselha-se a trocar este filtro uma vez ao ano, pedindo ao SAT ou ao distribuidor com a referência impressa no cartucho. CONGELADOR: A quantidade de alimentos a congelar de uma vez, não deverá ultrapassar o valor do poder de congelação indicado na placa de características. Congele sempre alimentos em bom estado. Faça caso da data de caducidade. Para que não se ressequem os alimentos embrulhe-os em papel de alumínio ou em película de plástico. Não ponha em contacto alimentos a congelar com alimentos já congelados. Nunca congele por segunda vez um alimento descongelado. Congele em porções de consumo diário. Não armazene garrafas com bebidas gasosas ou garrafas de vidro que contenham líquidos no congelador, já que podem rebentar. Não consuma gelados ou alimentos muito frios já que podem produzir queimaduras na boca. Coloque uma etiqueta no envólucro indicando o conteúdo e a data de congelação. Para dispor da máxima capacidade de congelação aconselha-se que retire o cesto central e deposite os alimentos sobre a prateleira do congelador. Para dispor do máximo volume de utilização aconselha-se que retire a bandeja para efectuar os cubos de gelo. Para favorecer o rendimento energético do aparelho, aconselha-se a manter as formas de gelo cheias no cesto superior. ELABORAÇÃO DE CUBOS DE GELO: Encha até as três quartas partes de água as formas que encontrará no congelador. Introduzir as formas no congelador. Uma vez congelada a água, pode desenformar os cubos de gelo pressionando levemente as formas.

FQ8X007A6 DOK. 12/1/04 09:39 Página 29 REFRIGERADOR: O sistema de descongelação do refrigerador funciona automaticamente, pelo que, não necessita de nenhuma intervenção do usuário. A parede do fundo do refrigerador estará habitualmente cheia de gotinhas de água ou gelo. Este facto é normal e faz parte do processo automático de descongelação. Estas gotas são conduzidas para um recipiente que está situado por cima do motor e evaporam-se pelo calor gerado por este. CONGELADOR: Com o tempo, as paredes do congelador ficarão cobertas por uma camada de gelo. Quando esta é excessiva provocará um maior consumo de energia. Aconselha-se a eliminar esta camada excessiva de gelo pelo menos 2 vezes por ano. Nos frigoríficos No-Frost não se produz esta camada de escarcha ou gelo pelo que não requerem operações para a sua eliminação. Este processo deve fazer-se o mais rapidamente possível já que se a temperatura dos alimentos aumenta, diminui o período de conservação. Passos a seguir:

1. Eleja um dia no qual tenha poucos alimentos congelados.

2. Esvazie o congelador e guarde os alimentos em sacos térmicos.

3. Desligue o congelador e espere que o gelo derreta.

4. Para acelerar o processo, poderá utilizar uma espátula de plástico, mas em

caso algum, utilize objectos afiados ou pontiagudos (como facas, garfos, etc.) já que podem danificar o aparelho.

DESCONGELAÇÃO DE ALIMENTOS

Nem todos os alimentos podem ser descongelados da mesma forma. Se adquiriu alimentos congelado no comércio, siga as instruções do vasilhame. As verduras devem cozinhar-se directamente. Em geral, os alimentos preparados ou pre-cozinhados podem ser confeccionados directamente.

PORTUGUES DESCONGELAÇÃO FQ8X007A6 DOK. 12/1/04 09:39 Página 30 Carnes e peixes devem ser descongelados lentamente no refrigerador durante várias horas. Se você dispõe de forno microondas, poderá acelerar a

5. LIMPEZA E MANUTENÇÃO

LIMPEZA: Desligue o frigorífico, utilizando as teclas, antes de iniciar a limpeza. Limpe o interior utilizando água com bicarbonato, ajudado por uma esponja ou pano, já que assim conseguirá evitar a formação de odores. Em caso algum utilize máquinas de limpeza a vapor, dissolventes ou detergentes abrasivos já que podem danificar o interior do aparelho. Os acessórios não estão preparados para serem lavados na Máq. de lavar louça. Periodicamente, limpe o depósito de água situado por cima do motor e o esgoto com umas gotas de lixívia. Aconselha-se limpar a grade traseira uma vez ao ano com um aspirador, já que se estiver sujo diminue o rendimento do frigorífico e aumenta o seu consumo.

Desligue o interruptor da luz. Retire a tampa reflectora de luz, pressionando a patilha interior. Extrair a lâmpada queimada e substitua-a por outra do mesmo tipo, de rosca E14, 220-240V e 15 W máximo. QUE FAZER NO CASO DE FALTA DE ENERGIA ELÉCTRICA: A ser possível não abra as portas do frigorífico. Quando voltar a energia eléctrica, verifique se os alimentos mantêm o grau óptimo de congelação. Consuma os alimentos que se tenham descongelado.

FQ8X007A6 DOK. 12/1/04 09:39 Página 31 Esvazie o frigorífico. Desligue e limpe o frigorífico como foi mencionado no item limpeza e apague a luz premindo o interruptor. Deixe as portas abertas para que não se formen maus cheiros. Função Férias Quando o seu refrigerador não for utilizado durante um período prolongado, mas, deseja conservar alimentos no congelador, poderá desligar o refrigerador e deixar a porta do mesmo fechada, que o seu aparelho não permitirá a formação de odores nem bactérias no refrigerador mantendo um consumo muito baixo.

6. RUÍDOS NORMAIS NO FRIGORÍFICO

O gás refrigerante pode produzir uma crepitação ao circular pelo aparelho. O compressor pode produzir zumbidos e/ou um ligeiro estalido, podendo ser mais intenso no arranque. Crac produzido pelas dilatações e contrações dos materiais utilizados. O isolante empregue amplifica os níveis de ruído.

• Se o seu aparelho dispôe de ventilador ouvirá um sussurro devido ao ar que circula no interior do refrigerador. No congelador dos frigoríficos NO-FROST o funcionamento do ventilador fará um ligeiro zumbido.

7. SOLUÇÃO DE PROBLEMAS

PROBLEMA O frigorífico não funciona. CAUSA SOLUÇÃO

• A tomada não está ligada.
• Não chega a corrente eléctrica à tomada por se ter queimado o fusível ou saltado o limitador de automático de potência.
• Comandos de ligação não activados.

• Troque o fusível ou volte a ligar o limitador automático de potência. O frigorífico vibra.

• O frigorífico nivelado. O frigorífico ou o congelador arrefece pouco.

• A selecção de temperatura encontra-se numa posição baixa.
• Se a porta ficou mal fechada ou ter sido aberta com muita frequência.

• Regule a selecção de temperatura para mais frio.

• Se o espaço entre o rodapé e o chão estiver tapado ou a parte superior do aparelho estiver obstruída.

• Conserve livre estas zonas segundo se indica no capitulo "instalação" deste manual.

• O frigorífico está exposto directamente aos raios solares ou a uma fonte de calor.
• Alimentos introduzidos em grande quantidade.

• Troque a localização do frigorífico ou proteja-o dessas fontes de calor. O motor está em contínuo funcionamento. está mal

• As portas não estão correctamente fechadas.
• As portas são abertas com frequência.
• Os alimentos foram introduzidos recentemente
• Selecção de temperatura em posição alta.

• Nivele-o com reguláveis.

• Cuide que a porta não permaneça aberta muito tempo.

• Consulte o capitulo de "funcionamento e uso do frigorífico".
• Feche a porta correctamente.
• Evite abrir frequentemente a porta.
• Espere a que o aparelho volte à normalidade.
• Gire selector temperatura a uma posição de menos frio. FQ8X007A6 DOK. 12/1/04 09:39 Página 33 A porta não fecha. CAUSA SOLUÇÃO

• O aparelho não está correctamente nivelado.
• As portas foram fechadas violentamente.
• Algum produto esta a impedir o fecho.

• Nivele aparelho correctamente.
• Sitúe este produto no lugar adequado.

• Não se assuste, isto é completamente normal esgoto

• Limpe a conduta como indica o item da limpeza.

• Se existe colocado algum alimento em contacto com a parede do fundo

• Não ponha alimentos ou recipientes em contacto com a parede do fundo. Muito gelo nas paredes do congelador ou na parede do fundo do refrigerador.

• A porta está aberta.

• Veja se os alimentos atrapalham o fecho da porta.
• Cuide que a porta não permaneça aberta muito tempo. Cheiros no aparelho.

• Alguns alimentos transmitem cheiros ao aparelho

• Embrulhe os alimentos ou tape-os correctamente ou substitua o hygienizer nos frigoríficos que disponham desta função Os alimentos ressecam-se

• Os alimentos não estão embrulhados adequadamente

• Embrulhe os alimentos ou tape-os correctamente. A lâmpada do refrigerador não acende.

• A lâmpada está frouxa.
• A lâmpada está queimada.

• As portas são abertas com frequência.

• A tomada não está ligada à toma de corrente.
• Não chega corrente eléctrica à tomada por ter-se queimado o fusível ou por ter saltado o limitador automático de potência.
• O interruptor da luz está desligado.

• Troque o fusível ou volte a ligar o limitador automático de potência.
• Accione interruptor deixando o ponto vermelho à vista. PORTUGUES PROBLEMA FQ8X007A6 DOK. 12/1/04 09:39 Página 34

8. TELEFONAR AO SERVIÇO DE

Leia com muita atenção o manual e se não pode solucionar o problema chame ao serviço de assistência técnica. A direcção e o número de telefone mais perto do seu domicílio consta na lista de Centros de Assistência técnica fornecida com o aparelho, caso não seja o caso consulte as informações ou lista telefónica. Para facilitar as tarefas do serviço de assistência técnica, deverá facilitar-lhes os següintes dados.

• Modelo do frigorífico.
• Referência do frigorífico.
• Descrição do problema.
• Enderêço e telelefone do seu domicílio.

Com porta aberta (mm) C
