XP PRO 2000 VA - Inversor INFOSEC - Manual de utilização gratuito

Tipo de produto	Nobreak (UPS) Line Interactive
Marca	INFOSEC
Modelo	XP PRO 2000 VA
Tecnologia	Line Interactive com regulação automática de tensão (AVR)
Forma de onda na saída	Pseudo senoidal
Potência aparente	2000 VA
Fator de potência	0.5
Tensão de entrada	110-115-120 V ou 220-230-240 V (faixa 85-140 V ou 162-290 V)
Tensão de saída	115 V ou 220-230-240 V
Frequência	50/60 Hz (auto-detecção)
Bateria	2 x 12 V / 9 Ah, chumbo-ácido selada
Autonomia típica	26 minutos (conforme carga)
Tempo de recarga	8 horas a 90%, 10 horas para carga completa
Dimensões (L x P x A)	140 x 368,3 x 180,4 mm
Peso	16 kg
Conectores de saída	6 tomadas IEC com backup + 2 tomadas para-raios + 2 tomadas RJ45 protegidas
Interfaces de comunicação	RS232 e USB
Proteções	Sobrecarga, curto-circuito, raios, picos de tensão (225 Joules), linha telefônica
Nível de ruído	< 40 dB a 1 metro
Temperatura de operação	0°C a 40°C
Umidade de operação	0% a 90% sem condensação
Software incluído	UPSurf Control (desligamento automático)
Funções especiais	Partida a frio, economizador de energia, alarmes sonoros
Manutenção	Recarregar a bateria a cada 3 meses se não for usada; limpar com um pano ligeiramente úmido
Reparabilidade	Fusível substituível pelo usuário; bateria substituível apenas por um técnico qualificado

Perguntas frequentes - XP PRO 2000 VA INFOSEC

Como instalar o nobreak INFOSEC XP PRO 2000 VA?

Após desembalar, verifique o estado do aparelho. Conecte o cabo de alimentação em uma tomada elétrica (2P+T). Conecte seus equipamentos de informática nas tomadas IEC protegidas usando os cabos fornecidos. Use as tomadas para-raios para periféricos que não necessitam de autonomia (ex: impressora jato de tinta). Instale o nobreak em local seco, protegido da poeira, com temperatura entre 0°C e 40°C, e mantenha a pelo menos 20 cm de distância da unidade central.

Como recarregar as baterias pela primeira vez?

O nobreak é fornecido com as baterias parcialmente carregadas. Conecte-o à tomada e ligue o interruptor (led verde aceso). As baterias recarregam automaticamente. Para capacidade ideal, deixe carregar cerca de 8 horas. Você pode usar o nobreak imediatamente, mas a autonomia será reduzida até a carga completa.

O que fazer se o alarme sonoro soar a cada 1/2 segundo com a energia normal?

Este alarme indica sobrecarga. Verifique se a potência total dos equipamentos conectados não excede a capacidade do nobreak (2000 VA). Desconecte os aparelhos não essenciais (ex: impressora). Desligue e religue o nobreak. Se o problema persistir, um equipamento conectado pode estar com defeito.

Como usar a partida a frio?

A partida a frio permite ligar o nobreak sem energia da rede, desde que as baterias estejam suficientemente carregadas. Pressione o botão Liga/Desliga e segure até o nobreak ligar. Esta função é útil para salvar seus dados durante uma queda de energia.

Qual é a função economizador de energia?

No modo bateria (sem rede), se nenhuma carga estiver conectada às tomadas protegidas, o nobreak desliga automaticamente após 5 minutos. Isso evita a descarga completa da bateria. Para desativar, conecte pelo menos um equipamento ligado.

Como proteger uma linha telefônica com o nobreak?

Use os conectores RJ11/45 na parte traseira. Conecte a linha telefônica de entrada no conector marcado 'IN', depois conecte a saída 'OUT' ao seu telefone/fax/modem com o cabo RJ11 fornecido. Para rede Ethernet, use um cabo RJ45 (não fornecido). Não conecte durante uma tempestade.

Quando substituir as baterias?

As baterias têm vida útil de 3 a 5 anos, mas pode ser reduzida por temperaturas altas (>20°C) ou descargas profundas frequentes. Se a autonomia diminuir notavelmente, as baterias devem ser substituídas. Apenas um técnico qualificado deve fazer a substituição devido ao risco de arco elétrico.

O que fazer se o nobreak não ligar?

Verifique primeiro se o interruptor está pressionado na posição ligado. Certifique-se de que o cabo de alimentação está conectado a uma tomada ativa. Verifique o fusível de entrada: se queimado, substitua por um fusível do mesmo tipo (fornecido). Se a bateria estiver com defeito ou descarregada, substitua ou recarregue por 8 horas.

Como limpar o nobreak?

Desconecte o nobreak antes de limpar. Use um pano ligeiramente úmido (água apenas) para limpar o exterior. Não use detergente líquido ou aerossol. Não deixe líquido penetrar no interior. Não cubra as grades de ventilação.

Quais equipamentos não conectar no nobreak?

Não conecte impressora a laser (consumo muito alto), aspirador de pó, forno micro-ondas, equipamentos médicos de suporte à vida, nem aparelhos com carga indutiva (motores, lâmpadas fluorescentes). O nobreak é projetado para computadores e periféricos de informática.

MANUAL DE UTILIZADOR XP PRO 2000 VA INFOSEC

8. INSTALLACION Y FUNCIONAMIENTO

1. Comprobación

Para garantir a correcta instalacao e'utilização deste produits, recomendamos vivamente que leia cautadosamente estemanual.

1. INTRODUÇÃO

A gama XP Pro é composta por unidades UPS de elevado desempenso com ligação directa ao PC através da porta USB. Cada unidade é entrega com uma dificuldade de elevado controlo na fonte de alimentação da UPS. A UPS proportiona energia de saída constante com auto-reguição e,这其中, disponibiliza a proteção total dos seu servadores e periféricos na eventualidade de oscilações de corrente, falhas de corrente ou micro-falhas. Na eventualidade de uma falha de corrente, picos de corrente ou voltagem excessiva, a UPS transfere rapidamente o seu equipoamento informativo para uma fonte alternatively de energia. Isto permitir-lhe-á fazer gravações dereshva, sair do programa e deslugar corretoamento oSYSTEMA. Emcondicoes de fornecimento de energia normalais ao seu equipamento, a XP Pro manterá a sua全球最大a bateria permanentemente para se tornar absolutamente transparente durante todas as suas operações. Por otheras palavras, este tipo de fonte de alimentação multifunctional ininterrupta vai simplificar as suas tarefas. Através do LED sera possivel vericar, de forma simples, o seu estado de funcimento bem como o nvelde carga.Esta UPS de elevada technologia garanté que o seu equipoamento informativo tem uma fonte de energia adequada e fiavel. As principais caractécticas da gama XP Pro encontrar-se na lista abaixo.

2. PRINCIPAIS CHARACTERISTICAS

• Controlo por microprocessor garanthe elevada fiabilitadde
• Equipado com um regulator automatico de voltagem de saída (AVR)
• Portas de comunidades USB e RS232 integradas
• Regula e estabiliza a voltagem de entrada
• Compacta e leve, não atulha o seu espaço de trabalho
• Alarmes sonoros multifuncionais com LEDs indicadores
• Proteção anti-raios, picos de currente, sobrecarga e curto-circuitos
• Desligamento immediato da UPS na eventualidade de ficar semoga em modo de bateria
• Proteção contra picos de corrente na LINHA do modem/telefónica (conectores RJ45)

3. INSTRUÇÉS DE SEGURANÇA

O elemento UPS faz uso de voltagens potencialmente perigosas. Não desmonte este equipamento. Não contentem componentes accesíveis a serem reparados Pelosi Utilizadores.
Todas as reparacoes deverao ser efectuadas apenas por tecnicos qualificados.
A UPS tem a sua fonte de alimentacao interna (bateria). Ha risco de as tomas da saida poderem estar electrizadas antes uma UPS ter sido desligada da tomada de parede.
A UPS foi concebida para a alimentação de computadores. Não deverá ser usada com equipamento electrónico com energia induzira, como motores ou iluminação fluorescente, ou com cargas resistivas.
Não ligue nenhum artigo não informatório f UPS como, por exemplo, equipments artificiais de apoio f vida, micro-ondas, aspiradores, etc.
As impressoras laser não deverão ser ligadas f UPS.POIS consomem muita energia.

Assegure-se de que a alimentação necessária não excede a capacidade da UPS. Recomendamos a utilizesaçao de una carga eletrica optima equivalente a metade ou um terço da potencia nominal para uma maior autonoma e vida da bateria.
Não deixe nenhum recipiente com liquidos sobre a UPS ou perto esta.
Desligue a UPS da.tomada antes de limpa-la. Não aplicque directamente quaisquer detergentes liquidos ou aspersores.
A UPS não devará ser usada em locais humidos, nem exposta f luz solar directa ou fontes de emissão de calor. Não tape as ranhuras de ventilação.
Em caso de emergência, mude a UPS para a posção “OFF” e(before deslgue o cabo de alimentação da tomada de parede para desligar completeness a UPS.
Se a UPS não funciona correctamente, consulte a该怎么 12: Resolução de problemas.

4. INSTRUÇÉS DE ARRUMACÇÃO

A UPSdeera ser arrumada com a sua bateria totalmente recarregada.As temperatas de armazenamento acima de 20^ deverao ser evitadas porque isso reduzirascindicativamente a vida da bateria.A UPSdevera ser recarregada de tres em tres meses. Isto realiza-se deixando-a ligada f tomada de parede durante 24 horas.As bacterias arrumadas deverao ser recarregadas de tres em tresmese e caso isso nao seja efectuado,poderao danificar-se.

5. SERVICO APOS-VENDA

IMPORTANT!

Ao contactar o Departamento Após-Venda, tenha a segunte informação é mão-pois está sempre necessária: Modelo da UPS, número de série e data de compra.

De uma descrição pormenorizada do problema fornecendo os dados següntes: tipo de equipamento alimentado pela UPS, estado dos LEDs, estado do alarme, condições de instalação e ambientais.

A informação técnica necessária poderá ser encontrar no certificado de garantia ou na placá de identificacao na parte deTRS do aparelho. Se for mais pratico, poderá anotar eles dados no quadro segunte.

Modelo	Número de Série	Data de comprà
... XP Pro

! Por favor, guarde a embalagem original. Será necessária na eventualidade de envio da UPS ao Departamento Àpos-Venda.

IMPORTANT:

As UPS pertencem a categoria de equipoamento electrónico e elétrico. No final da sua vidautil, tem que ser recolhidas separatamente e não deverão ser colocadas jusqu do lixo dométrico.

7. DESCRIÇÃO

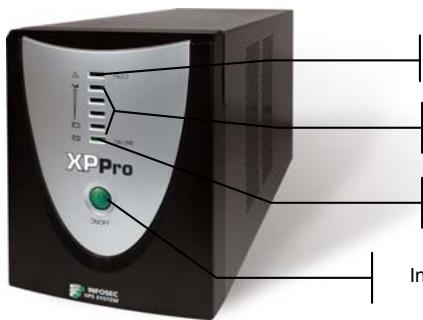

PAINEL FRONTAL

Led vermelho aceso: Falha

Led verde acende-se progressively: bateria

Led verde ligado:modo AC

Interruptor On / Off

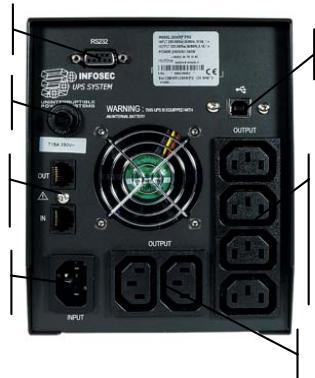

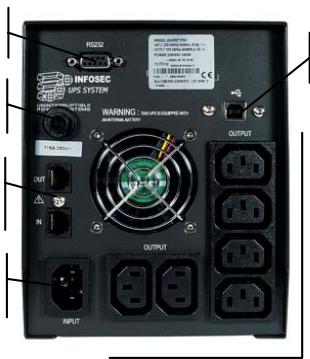

PAINEL TRASEIRO

XPPro1000/XPPro1250

Porta comunicações RS232

Fusível

Saifas RJ11/45 Ethernet ou Phone/Internet protegidas

Entrada IEC

Porta comunicações USB

Porta comunicações RS232

Fusível

Saifas RJ11/45 Ethernet ou Phone/Internet protegidas

Entrada IEC

Porta de comunicações USB

8. INSTALLação e Funçãoamento

1. Verificacao

Quando receiveb o seu equipamento, abra a embalagem e verifique se a sua UPS nao está danificada. A embalagem inclui: um elemento UPS, 1 cabo de alimentacao, 3 cabos de saida IEC, 1 cabo de comunacao por interface (conector USB), 1 cabo RJ11, 1 UPSurf Control Software e um manual de uso. Na eventualidade de terem ocorrido danos, envie uma reclamação normal ao Departamento de Após-Venda.

2. Carregamento das baterias

Este equipamento é embalado de fábrica com a sua bateria interna totalmente carregada; contudo, durante o transporte, poderá softer uma ligeira descarga que deverá ser reposta antes dautilização. Ligue a UPS a uma tomada adequada e permita que a UPS carregue totalmente去除o-a ligada, sem aparehos acoplados, durante, pelo menos, 8 horas.

A UPS recarrega automaticamente as suas baterias quando o interruptor está na posicao "ON" (Ligado) (LED verde "ON LINE" aceso). Poderá usar imeditamente a UPS mas a autonoma poderá estar abaixo do valor nominal necessário.

3. Onde instalá-la

A UPS foi concebida para funciona num ambiente protegido, a temperatas entre 0^ e 40^ com uma humidade relativa entre 0% e 90% (sem condensacao).

Não tape as ranhuras de ventilação. Instale o aparecido num ambiente isento de poeiras, vapores químicos e conduutores. Além disso, para fazer qualquer interferência, mantenha a UPS a uma distança minima de 20 cm do CPU (unidade central de processamento).

4. Ligação

Verifique na placac de identificacao na parte traseira da UPS se a alimentacao e compativel com a voltagem da rede elcctrica e que o aparelho esuficientemente potente para proteger toda esta carga elcctrica.

Ligue a UPS a uma tomada de 2 pôlos e com terra (use o cabo original do seu computador ou recomenda-se a'utilização um cabo de alimentação 2P+E/CEE22/10A). Depois, use os 3 cabos IEC para ligar um aparelho relacionado com o computador a cada uma das tomadas situadas na parte de trás da UPS. Para a XP Pro 1000 e 1250, poderá também ligar aparelhos que não exijam tempo de autonomia, como impressoras, a qualquer uma das tomadas protegidas.

5. Ligar/Desligar

Para ligar a UPS, prima delicadamente o botão de alimentação. Para desligar a UPS, prima novamente o mesmo botão.

6. Arranque DC

Os apareiros XP Pro estáequipados com uma funcção integradade arranque DC. Para arrancar a UPS na ausência de energia elétrica e com uma bateria totalmente carregada, prima o botão.

7. Função de Economia de Energia

Os apareiros XP Pro estáequipados comumafuncaode economia de energia.Senão houvercargalarigadarfUPS,desliga-se automaticamenteapos5minutospara economizar energia durante umafalta de correnteeléctrica.O interruptor de alimentacaodeverasermantido na posicao“ON”(Ligado)ou,decontrario,aUPSdesliga-se e o seu equipamento não estaraprotegido durante falhas de corrente.

8. Software de Desligamento Automática - UPSurf Control

O CD de software UPSurf Control está incluíno jacote. Para mais informações, visite o portal: www.infosec.fr

9. INTERFACEDECOMPUTADOR

Quero o interface USB quer o RS232, na parte de trás da UPS, poderão ser ligados ao computador. Ambas as portas permitem ao computador controlar directamente o estado da UPS..

As funções principales são as seguiças:

• Transmissão de um alarme visual na eventualidade de uma falha de corrente
• Fechamento automatico de ficheiros antes de a bateria se esgotar
• Desligamento do computador e da UPS

10. PROTEÇÃO DA LINHA TELEFONICA/DE FAX/DE MODEM

Se pretender proteger um fax ou um modem, ligne o cabo da LINHA Telefonica da sua tomada de parede f entrada "IN". Ligue o cabo Telefonico RJ11 (fornecido) a partir da saida "OUT" ao fax ou ao modem.

Cuido: A proteção contra raios da LINHA Telefonica poderá ficar inoperacional em caso de instalação inadequada. Este aparecido de proteção contra picos de corrente destină-se uniquamente a uso dométrico. Nunca instale cabos Telefonicos durante uma tempestade.

Se pretender proteger uma rede, use um cabo RJ45 (não fornecido).

NB: A UPS funciona devidamente mesmo se não usar esta opção de proteção fax / modem.

11. BATERIA

A bateria é o Alone componente da UPS que não está a ser permanentemente utilizado. Tem uma vidautildeapproximadamente3a5anos.Contudo,descargasfortes frequentes ou a exposicao temperatas elevadas acima de 20^ reduzem this limite. Por isso, recomendamos que os Utilizadores recarreguem a bateria umez e tres em tres meSES quando o aparelho nao estiver a ser uso, para compensar a descarga natural. O tempo de autonomia da UPS depende da energia que Ihe é exigida, bem como da idade e do estado das baterias.

AVISO!

As bateriasdeerao ser sempre substituivas por技术和ricicos qualificados.As baterias temuma corrente mucho elevada:erros de ligação poderao causar curto-circuitos de que resultaraoqueimaduras graves.

12. RESOLUÇÃO DE PROBLEMAS

Se houver algoum problema de functiomento da UPS, recomendamos que execute os seguients testes antes de ligar para a LINHA de apoio.

Lista de Verificacao:

• O interruptor principal está na posicao "ON" (Ligado)?
• A UPS está ligada f tomada de parede?
• A alimentação encontrar-se dentro dos values especialicos para o aparecido?
• Instalou o fusivel na ficha da tomada?
  A UPS está em sobrecarga?
• A bateria está em baixo ou com defeito?

SINTOMA	CAUSA POSSÍVEL	SOLUTIONÉS
Nenhum LED se acende No pail frontal.	1. Falta de bateria	1. Carregue a bateria durante 8 horas
	2. Falha da bateria	2. Substitua por uma bateria do mesmo tipo.
	3. O interruptor não foi pressionado durante, pelo menos, 5 segundos	3. Prima e mantenha pressionado o interruptor durante, pelo menos, 5 segundos.
OAlarmé sonoro funcionacontinuamentedurante al alimentação ACnormal.	1. Sobrecarga da UPS.	1. Verifique se a cargacoincide com a capacidade da UPS. Retire alguma carganãocriticala, por ex°..Impressora. Pare e reinicie aUPS.
Na eventualidade de uma falha decurrente, tempo reduzido deautonomia.	1. Sobrecarga da UPS ou oequipamento ligado tem um problema.	1. Retire alguma carganãocriticala.
	2. Falta de bateria.	2. Recarregue a bateria durante 8 horas ou mais.
	3. Defeito da bateria devidao a elevadas temperatasudetransfuição ou utilizaçãoindevida da bateria.	3. Substitua por uma bateria do mesmo tipo.
Corrente normalmas o LED está apiscar.	1. Fusível queimado	1. Substitua por um fusível do mesma tipo
	2. Cabo de alimentaçãofrouxó.	2. Ligue correctamente o cabode alimentação
	3. Não há alimentação ou aUPS não está ligada.	3. Verifique a alimentação.

13. CHARACTERISTICAS TÉCNICAS

		1000 XP PRO	1250 XP PRO	1600 XP PRO	2000 XP PRO
TECOLOGIA	Tecnologia	Linha interactiva com RegULAção Automática de Voltagem (AVR)
	Saía	Onda seno modificada
	Proteção	Descarga/Sobrecarga e proteção de sobrecarga + proteção na LINHA do modern telefónica
	Alimentação	1000 VA	1250 VA	1600 VA	2000 VA
	Factor de Alimentação	0.6	0.5	0.5	0.5
FÍSICO	Dimensões W x D x H	140 x 368,3 x 180,4 (mm)
	Peso kg	13.5	13.8	14.2	16
	Conectores de Saía	2 tomadas protegidas contra picos4 tomadas IEC na UPS protegidas contra picos2 tomadas RJ45 protegidas contra picos		6 tomadas IEC na UPS protegidas contra picos2 tomadas RJ45 protegidas contra picos
ENTRADA	Voltagem	[110-115-120 V] ou [220 - 230 - 240 V]
	Amplitude de Voltagem	[85 - 140 V] ou [162 - 290 V]
	Frequence	50 - 60 Hz auto detectão
SAÍDA	Voltagem	[115 V] ou [220 - 230 - 240 V]
	Regulação	+/-15 % (modo LINHA)
	Frequecia	50 ou 60 Hz
BATERIA	Tipo	12V/7AH x 2pçs		12V/9AH x 2pçs
	Autonomia (dependendo da energia ligada)	35 mins	23 mins	25 mins	26 mins
	Tempo de recarga	90% em 8 horas après descarga completeness 10 horas para energia completeness
FILTRIO	Protecção contra picos	225 Joules, 2 ms
	EMI/RFI	10 dB a 0,15 MHz, 50 dB a 30 MHz (EN55022 CLASS A)
AMBIENTE	Nivel de ruído	Modo AC: < 40 dB a 1 metroModo autonoma: < 45 dB a 1 metro
	Ambiente de funconamento	0° C - 40° C, 0 a 90 % de humidade (sem condensação)
INDICADOR	Modo AC	LED verde ligado
	Modo de bateria	LED verde acende-se gradualmente
	Erro	LED vermelho ligado
ALARMESONORO	Bateria activa	Audível a cada 10 segundos
	Bateria fraca	Audível de segundo em segundo até f paragem automatácia
	Defeito	Som contínuo
	Sobrecarga	Audível a cada 1/2 segundo
SOFTWARE	Software de desigamento automático	UPSurf Controlo
INTERFACE	Porta de comunicação	Smart RS232USB compatível com Windows e Mac
PADROS ES	Segurança/Padrão	CE - ISO 9001
