MANUAL DE UTILIZADOR HR-800 E TEKA

A media contribuções para a proteção de ambiente utilizamico paper recoladas. Our contribution to environmental protection: we use recycled paper.

1 Relógio programador.
2 Piloto de aquecimento. Indica a transmissão de calor ao alimento e desliga-se quando o forno alcança a temperatura seleccionada.
3 Piloto de funcionamento da placa. Indica

que algum dos discos eléctricos da placa de cozinha está ligado.

4 Selector de funções.
5 Selector de temperatura.
6 Comandos de controlo da placa.

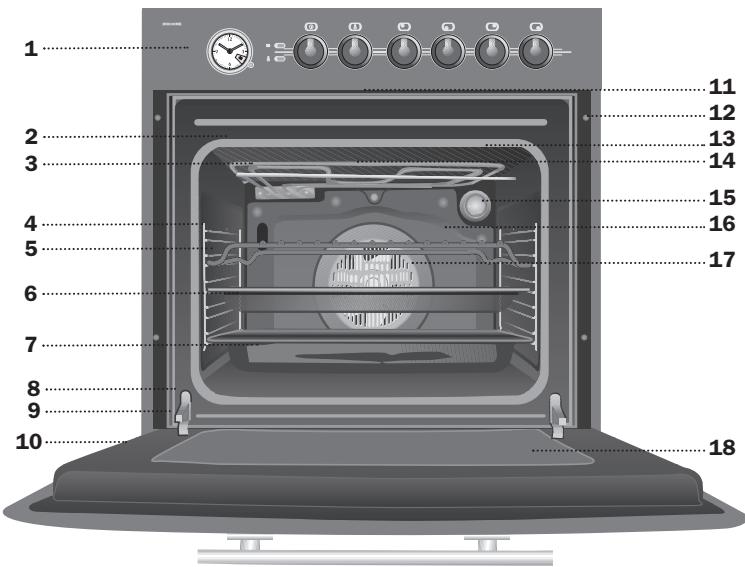

1 Painel de Comandos
2 Junta do Forno
3 Resistência do Grill
4 Suporte Cromado com Segurança Anti-trasbordamento
5 Grelha
6 Bandeja para Pastéis ^(*)
7 Bandeja para Assados(*)
8 Interruptor de Porta
9 Dobradiça
10 Porta
11 Saída de ar da Refrigeração
12 Fixação ao Móvel
13 Ecran do Grill
14 Saída de Fumos
15 Lâmpada
16 Painel do Fundo Catalitico
17 Turbina
18 Vidro Interior Temperado

□ Desconexão do forno

Convencional

Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grill

Gratina e assa superficialmente. Permite alourar a camada exterior sem afectar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas.

MaxiGrill

Permite gratinar superfícies maiores que com o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrill com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os molhos ou gorduras.

Funções do Forno

Atenção

Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada.

Turbo

A Turbina reparte o calor que provém de uma resistência situada na parte de atrás do forno. Devido à uniformidade da temperatura produzida permite cozinhar em 2 alturas ao mesmo tempo.

Resistência Inferior

Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Resistência Inferior com Turbina

Distribui o calor que provém da parte inferior do forno. Ideal para pastéis com recheio de geleia ou fruta, os quais só necessitam de calor na parte inferior. É sempre necessário realizar um pré-aquecimento.

Grill e Resistência Inferior

Especial para assados. Pode ser usado para qualquer porção, independente do seu tamanho.

Nota

A lâmpada permanece acesa em qualquer função de cozinhado.

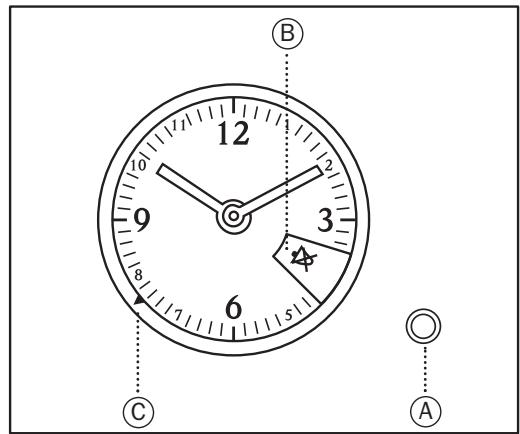

Acerto da Hora do Relogio

1 Pressione e gire ao mesmo tempo o comando (A) para a esquerda, até as agulhas marcarem a hora desejada.

B 12 9 3 6 8 C A

Funcionamento Manual

1 Gire o comando (A) para a esquerda até alcançar a posição.
2 Faça coincidir a marca vermelha (C) de programaçao, que se encontra na coroa exterior, com a hora marcada pelas agulhas. Para isso extraia levemente o comando (A) e gire-o ao mesmo tempo para a esquerda.
3 Seleccione uma temperatura e uma função de cozedura.
4 Ponha os comandos na posição □ para desligar o forno.

Programação da Duração da Cozedura

Permite cozinhar durante um tempo previamente seleccionado.

1 Gire o comando (A) para a esquerda, até aparecer no visualizador (B) o tempo de cozedura desejado em minutos.

2 Seleccione uma função e uma temperatura de cozedura.
3 Faça a marca vermelha (C) de programação, que se encontra na coroa exterior, coincidir com a hora marcada pelas agulhas. Para isso extraia levemente o comando (A) e gire-o ao mesmo tempo para a esquerda. O forno começará a funcionar.
4 Ao finalizar o tempo programado, o forno desligar-se-à, e ouvir-se-à um sinal acústico.
5 Gire o comando (A) até à posição no visualizador (B) para desligar o sinal acústico.
6 Ponha os comandos em posição □ para desligar o forno.

Programação de Início e Duração da Cozedura

Permite programar uma hora de início e outra de duração da cozedura.

1 Para programar o tempo de cozedura, gire o comando (A) para a esquerda até o visualizador (C) apresentar em minutos o tempo de cozedura desejado.
2 Para programar a hora de início de cozedura, extraia levemente o comando (A) e gire o ao mesmo tempo para a esquerda até à marca vermelha (C) coincidir com a hora desejada de início de cozedura.
3 Seleccione uma função e uma temperatura de cozedura.
4 O forno entrará em funcionamento quando a hora marcada chegar, e desligar-se-à ao finalizar o tempo de cozedura. Neste momento ouvir-se-à um sinal acústico.
5 Gire o comando (A) até à posição no visualizador (B) para fazer o sinal acústico desaparecer.
6 Ponha os comandos na posição □ para desligar o forno.

Informação Técnica

O forno atinge uma temperatura na porta inferior a 60 K (conforme EN 60335-1/2-6).

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
