E1950T - Tela LG - Manual de utilização gratuito

Tipo de produto	Monitor LED para computador
Marca	LG
Modelo	E1950T
Tamanho da tela	19 polegadas (48 cm) widescreen
Resolução nativa	1366 x 768 pixels
Proporção de tela	16:9
Brilho	250 cd/m²
Taxa de contraste	1000:1
Tempo de resposta	5 ms
Ângulo de visão	170° horizontal / 160° vertical
Interface de conexão	1x VGA (D-Sub)
Consumo de energia	18 W (típico), <1 W em standby
Alimentação	AC 100-240V, 50/60Hz
Dimensões (com suporte)	460 x 360 x 180 mm
Peso	2,5 kg
Padrão VESA	75 x 75 mm
Funções principais	Modo de economia de energia, otimização automática de imagem
Entretien et nettoyage	Limpar com pano macio e seco; evitar produtos químicos
Sécurité	Não abrir a carcaça; evitar exposição à umidade
Pièces détachées et réparabilité	Peças sobressalentes disponíveis via assistência técnica autorizada
Informações gerais	Garantia de 12 meses; suporte a Windows, macOS, Linux

Perguntas frequentes - E1950T LG

Qual é a resolução nativa do monitor LG E1950T?

A resolução nativa é 1366 x 768 pixels, também conhecida como HD. Use essa resolução para obter a imagem mais nítida.

Como limpar a tela do monitor corretamente?

Desligue e desconecte o monitor. Use um pano macio e ligeiramente umedecido em água limpa. Nunca use produtos químicos, álcool ou solventes. Aplique o pano na tela com movimentos suaves e evite pressão excessiva.

O que fazer se o monitor não ligar?

Verifique se o cabo de alimentação está conectado corretamente e à tomada. Certifique-se de que o cabo VGA está firmemente ligado ao computador. Pressione o botão de energia e verifique o indicador LED. Se o problema persistir, teste com outra tomada ou entre em contato com o suporte técnico.

Como ajustar o brilho e o contraste?

Pressione o botão de menu no monitor, navegue até as opções de imagem e selecione Brilho ou Contraste. Ajuste com os botões + ou -. Para uma experiência ideal, configure o brilho de acordo com a iluminação ambiente.

Por que a imagem aparece fora de foco?

Verifique se a resolução do computador está definida para 1366 x 768. Imagens desfocadas geralmente ocorrem quando a resolução não é a nativa. Ajuste as configurações de exibição do sistema operacional.

O monitor suporta montagem em parede?

Sim, o E1950T possui padrão VESA de 75x75 mm. Use um suporte compatível e siga as instruções do fabricante do suporte.

Como economizar energia com este monitor?

Ative o modo de espera no computador e utilize o recurso de modo de economia de energia disponível no menu. Reduza o brilho e desconecte o monitor quando não for usado por longos períodos.

O que significa a mensagem "Fora de Faixa"?

Essa mensagem indica que a frequência ou resolução configurada excede os limites do monitor. Reduza a resolução do sistema para 1366 x 768 e ajuste a taxa de atualização para 60 Hz.

Como conectar o monitor ao computador?

Use o cabo VGA incluído para conectar a porta VGA do monitor à porta correspondente do computador. Aperte os parafusos. Em seguida, ligue o cabo de alimentação e ligue o monitor.

O monitor tem alto-falantes embutidos?

O LG E1950T não possui alto-falantes integrados. É necessário conectar caixas de som externas ou fones de ouvido ao computador para áudio.

MANUAL DE UTILIZADOR E1950T LG

Não deixe de ler a seção Cuidados importantes antes de utilizar o produto. Mantenha o Guia do usuário em um local de fácil acesso, para futuras consultas.

Observe a etiqueta colada na tampa de trás e passe essas informações ao revendedor quando solicitar manutenção.

Este aparelho foi projetado e produzido para assegurar sua segurança pessoal. No entanto, o uso indevido pode provocar choque elétrico ou incêndio. Para permitir a operação correta de todas as proteções incorporadas neste monitor, observe as seguintes regras básicas para instalação, uso e manutenção.

Segurança

Use somente o cabo elétrico fornecido com o aparelho. Caso seja utilizado outro cabo elétrico, que não o fornecido pelo fabricante, verifique se ele é aprovad o pelos padrões nacionais aplicáveis. Se o cabo de alimentação estiver com algum tipo de problema, entre em contato com o fabricante ou com o fornecedor de serviço autorizado mais próximo para substituí-lo.

O cabo de alimentação é utilizado como o dispositivo principal de desconexão. Depois da instalação, verifique se o acesso à tomada é fácil.

Somente use o monitor com uma das fontes de alimentação indicadas nas especificações deste manual ou listadas no monitor. Caso não tenha certeza do tipo de fonte de alimentação que possui em casa, consulte o revendedor.

Tomadas de corrente alternada sobrecarregadas e cabos de extensão são perigosos. Assim como o são cabos de alimentação desfiados e conectores quebrados, que podem provocar incêndio ou choque elétrico. Procure um técnico de manutenção para troca.

Não abra o monitor:

• Nenhuma peça pode ser manuseada pelo usuário.
• Há voltagens perigosas, até quando estiver desligado.
• Se o monitor não estiver funcionando adequadamente, entre em contato com o revendedor.

Para evitar ferimentos pessoais:

• Não coloque o monitor em uma prateleira inclinada, a menos que esteja seguro.
• Somente use suportes recomendados pelo fabricante.
• Não deixe cair objetos nem exerça impacto sobre o produto. Não atire brinquedos ou objetos na tela do produto.

Para evitar incêndio ou riscos:

• Sempre DESLIGUE o monitor quando deixar o recinto por um período longo. Nunca deixe o monitor LIGADO quando sair de casa.
• Não deixe que crianças joguem objetos dentro das aberturas do gabinete do monitor. Algumas partes internas possuem voltagens perigosas.
• Não acrescente acessórios que não tenham sido projetados para este monitor.
• Se não pretender utilizar o monitor durante um longo período de tempo, desligue-o da tomada elétrica.
• Em caso de trovoada, nunca toque no cabo elétrico nem no cabo do sinal, pois pode ser muito perigoso. Pode provocar choques eléctricos.

Instalação

Não deixe que nada fique ou passe sobre o cabo de alimentação e não coloque o monitor em lugares onde o cabo esteja sujeito a danos.

Não use este monitor próximo à água como, por exemplo, banheiras, lavatórios, pias de cozinha, tanques de lavar roupa, em pisos molhados ou próximo a piscinas.

Os monitores são equipados com aberturas de ventilação no gabinete que permitem a liberação do calor gerado durante seu funcionamento. Se essas aberturas forem bloqueadas, o superaquecimento pode causar falhas que podem provocar incêndio. Então,

NUNCA:

• Bloqueie as aberturas de ventilação localizadas na parte inferior colocando o monitor em cima de camas, sofás, tapetes etc.
• Posicione o monitor em uma instalação embutida a menos que haja ventilação apropriada.
• Cubra as aberturas com panos ou qualquer outro tipo de material.
• Coloque o monitor próximo ou sobre um aquecedor ou outra fonte de calor.

Não esfregue ou bata o Active Matrix LCD em nada rígido uma vez que pode arranhá-lo, estragá-lo ou danificá-lo permanentemente.

Não pressione a tela de cristal líquido com o dedo durante um longo período porque pode resultar em fantasmas na imagem.

Alguns defeitos de ponto podem aparecer como manchas vermelhas, verdes ou azuis na tela. No entanto, isso não terá nenhum impacto ou efeito no desempenho do monitor.

Se possível, use a resolução recomendada para obter uma melhor qualidade de imagem no monitor de cristal líquido. Caso seja usado em um modo diferente da resolução recomendada, algumas imagens escaladas ou processadas podem ser exibidas. Entretanto, essa é uma característica do painel de cristal líquido de resolução fixa.

Deixar uma imagem fixa na tela durante muito tempo pode danificar a tela e queimar a imagem. Certifique-se de que utiliza uma protecção de tela no monitor. Este fenómeno também ocorre em produtos de outros fabricantes, e esta ocorrência não está coberta pela garantia.

Não bata nem arranhe as partes frontal e laterais da tela com objetos metálicos. Cas o contrário, pode danificar a tela.

Certifique-se de que o painel está virado para a frente e segure-o com ambas as mãos para movê-lo. Se deixar cair o produto, o produto danificado pode causar choques elétricos ou um incêndio. Contate um centro de assistência autorizado para a reparação.

Evite altas temperaturas e humidade.

• Desligue o monitor da tomada antes de limpar a tela.
• Use um pano ligeiramente umidecido (e não molhado). Não use aerosol diretamente na tela do monitor, porque o produto em excesso pode provocar choque elétrico.
• Quando for limpar o produto, desligue o cabo de energia e esfregue-o levemente com um pano macio para prevenir qualquer arranhão. Não limpe com um pano úmido, com spray de água ou quaisquer outros líquidos diretamente no produto. Pode ocorrer um choque elétrico. (Não utilize químicos tais como benzina, diluente de pintura ou álcool)
• Pulverize água em um pano macio 2 a 4 vezes, e use-o para limpar a estrutura frontal; limpe apenas numa direção. Demasiada humidade pode causar manchas.

Empacotamento:

- Não jogue fora a caixa de papelão nem o material de empacotamento para o caso de precisar transportar o aparelho. Se precisar mandar o aparelho para outro lugar, coloque-o novamente em sua embalagem original.

Descarte com segurança:

• Não descarte este produto com o resto do lixo comum.
• O descarte deste produto deve ser feito de acordo com a legislação de sua região.

Energy Star é um conjunto de regras de economia de energia estabelecidas pela Agência de Proteção Ambiental (EPA).

Como uma parceira da Energy Star, LGE certifica que este produto atende as regras da Energy Star para uso eficiente da energia.

!!! Obrigado por selecionar os produtos LGE !!!

- Certifique-se que os seguintes itens estão incluídos com o seu monitor. Se faltarem alguns itens, contate o seu vendedor.

Guia do Usuário / Cartões

Cabo de Sinal D-Sub 15-pinos (Para o ajuste, este cabo de sinal deve ser ligado ao produto antes de ser ligado.)

Cabo de alimentação - Adaptador CA-CC (Dependendo do país)

Cabo de Sinal DVI-D (Esta característica não está disponível em todos os países.)

NOTA

• Estes acessórios podem parecer diferentes dos apresentados neste manual.
• O usuário deve utilizar cabos de interface de sinais protegidos (cabo de 15 pinos Dsub, cabo DVI) com núcleos de ferrite para manter o cumprimento das normas em relação ao produto.

Conectando o monitor

- Antes de conectar o monitor, verifique se ele, o computador e outros dispositivos conectados estão desligados.

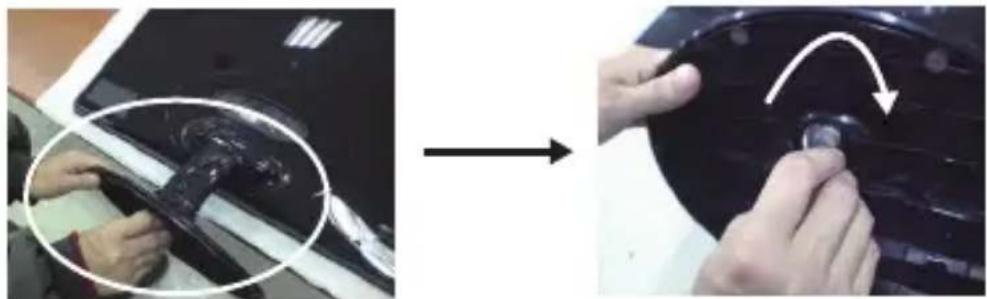

Modo de suporte 1

1. Coloque o monitor com a parte da frente virada para baixo num pano macio.

1. Na parte de trás da base, use uma moeda para apertar o parafuso no sentido horário.

1. Depois de montado que a base estiver montada, levante cuidadosamente o monitor com a tela para frente.

2. Quando você quiser separar o monitor da base, use uma moeda para afrouxar o parafuso no sentido an ti-horário.

• A ilustração representa o modelo geral de conexão. O seu monitor pode ter alguns itens diferentes dos mostrados na figura.
• Não transporte o produto de cabeça para baixo segurando-o apenas pela base. O produto pode cair e ficar danificado ou causar estragos.

- Antes de conectar o monitor, verifique se ele, o computador e outros dispositivos conectados estão desligados.

Modo de suporte 2

1. Coloque o monitor com a parte da frente virada para baixo num pano macio.

1. Pressione o botão como mostrado, e puxe o corpo de apoio para cima.

1. Depois de puxar o corpo de apoio para cima, posicione o monitor com cuidado de forma que o possa utilizar. (Uma vez que for posicionado o corpo de apoio para cima, por favor, continue pressionando o botão. Se você não manti ver o botão pressionado durante o posicionamento, irá danificar o produto.)

Quando o grau de inclinação foi limitado, o botão não está funcionado, puxe o corpo de apoio um pouco para cima ou para baixo.

IMPORTANTE

• A ilustração representa o modelo geral de conexão. O seu monitor pode ter alguns itens diferentes dos mostrados na figura.
• Não transporte o produto de cabeça para baixo segurando-o apenas pela base. O produto pode cair e ficar danificado ou causar estragos.

Conectando o monitor

1. Se você quiser usar a base de apoio, puxe o corpo de apoio para baixo. (Uma vez que você puxa o corpo de apoio para baixo, por favor, continue a pressionar o botão. Se você não pressionar o botão, irá danificar o produto.)

1. Na parte de trás da base, use uma moeda para apertar o parafuso no sentido horário.

Depois que a base estiver montada, levante cuidadosamente o monitor com a tela para frente.

IMPORTANTE

• A ilustração representa o modelo geral de conexão. O seu monitor pode ter alguns itens diferentes dos mostrados na figura.
• Não transporte o produto de cabeça para baixo segurando-o apenas pela base. O produto pode cair e ficar danificado ou causar estragos.

- Antes de conectar o monitor, verifique se ele, o computador e outros dispositivos conectados estão desligados.

Posicionando o monitor

1 - Com Base

Ajuste a posição do painel de várias maneiras até encontrar a que lhe proporciona maior conforto.

■ Movimento giratório : -5°\~ 15°

• Não toque nem pressione na tela quando for ajustar o ângulo do monitor.
• Quando ajustar o ângulo da tela, não coloque o dedo entre a parte de cima do monitor e a base da coluna. Pode machucar o(s) dedo(s).

Para manter uma posição de visualização ergonômica e confortável, recomenda-se que o ângulo de inclinação do monitor não exceda 5 graus.

Ligar o equipamento ao PC

1. Antes de conectar o monitor, verifique se ele, o computador e outros dispositivos conectados estão desligados.
2. Conecte o cabo de sinal ① e o cabo de energia ② nesta sequência. Quando conectado, aperte o parafuso do cabo de sinal.

A Conecte o Cabo DVI-D (Sinal digital)
B Conecte o Cabo D-sub (Sinal analógico)

NOTA

• Esta é uma representação simplificada da visão da parte traseira.
• Essa visão traseira representa um modelo geral; o seu monitor pode ter um aspecto diferente do mostrado.

1. Pressione o botão de ligar/desligar no painel frontal para ligar. Quando o monitor estiver ligado, a 'Função Definir Auto Imagem' é executada automaticamente.

(Apenas Modo Analógico)

AJUSTE AUTOMÁTICO DE IMAGEM

NOTA

'Função de configuração automática da imagem': Essa função fornece ao usuário as configurações ideais da tela. Quando o usuário conecta o monitor pela primeira vez, essa função ajusta automaticamente a tela de acordo com a configuração ideal para os sinais de entrada individuais.

Função 'AUTO': Caso se depare com problemas, como uma tela ofuscada, letras ofuscadas, tela cintilante, com inclinação enquanto utiliza o dispositivo ou depois de alterar a resolução da tela, pressione o botão de função AUTO para melhorar a resolução.

Controles do painel frontal

Controle Função
1 Botão MENU	Use esse botão para começar ou terminar a exibição na tela.
	OSD BLOQUEADO / DESBLOQUEADOEsta função permite bloquear as configura-ções atuais de controle, de forma que elas não possam ser alteradas inadvertamente.Mantenha pressionado o botãoMENUalguns segundos. A mensagem "OSD BLOQUEADO" deve aparecer.Pode desbloquear as definições de tela a qualquer momento, pressionado o botãoMENU durante alguns segundos.A mensagem "OSD DESBLOQUEADO" deve aparecer .
2 Botão SMART+	Utilize este botão para ativar os itensBRILHO AUTOMÁTICO, RAZÃO ORIGI-NAL DUAL WEB, MODO DE CINEMA.Para mais informações, consulte a página 19 ~21.
3 Botãof• ENGINE	Para mais informações, consulte aSpágina 22~23.[IMAGE]
4 Botão AUTO	Use esse botão para selecionar um ícone na tela.
	AJUSTE AUTOMÁTICO DE IMAGEMQuando ajustar as configurações de exibição, sempre pressione o botãoAUTO antes de realizar alguma modificação na tela. Isso ajustará automaticamente a imagem do monitor para as configurações ideais para o tamanho atual de resolução de tela (modo de exibição).O melhor modo de exibição éE1950T: 1360 x 768
AJUSTE PROCESSAMENTO AUTOMÁTICO DA IMAGEM
5 Botão INPUT (Fonte Hot Key)	Use este botão para selecionar a fonte de entrada.Quando dois sinais de entrada estão liga-dos, é possível selecionar o sinal de entra-da que desejar (D-Sub/DVI). Quando está ligado apenas um sinal, este é automaticamente detectado. A definição padrão é D-Sub.
6 Botão EXIT	Sair do OSD.
7 Desligar de ligar/ Desligar e indicador de Energia	Use esse botão para ligar ou desligar o monitor.Visto de frente, o indicador de luz fica roxo se o monitor está funcionando corretamen-te (no Mode). Se a tela estiver em modo de latência (redução de consumo), o indicador de luz estará piscando roxo.
8 Sensor de Luz	Sensor de medição da luminosidade externa. Faz com que o monitor fique mais claro ou mais escuro. dependendo da claridade do ambiente quando o BRILHO AUTOMÁ-TICO estiver ligado.

Ajuste do On Screen Display (OSD) Control (Controle na tela)

Ajuste da tela

Com o sistema On Screen Display Control, é rápido e fácil fazer ajustes no tamanho da imagem, na posição e nos parâmetros operacionais do monitor. Abaixo, segue um pequeno exemplo para familiarizá-lo com o uso dos controles. A próxima seção apresenta um perfil dos ajustes e das seleções disponíveis que podem ser feitos usando o OSD.

Para fazer ajustes no On Screen Display, siga estas etapas:

1 Pressione o Botão discricionário, em seguida, o menu principal do OSD aparece.
2 Para ter acesso ao controle, use os Botões correspondentes.
3 Utilize os botões ◀ / ▶ para ajustar a imagem para o nível desejado. Utilize o botão ↑ para selecionar outros itens do submenu.
4 Pressione o botão EXIT para sair do OSD

Ajuste e seleção do On Screen Display (OSD)

A tabela a seguir indica todos os menus de configuração, controle e ajuste do On Screen Display.

DSUB : Entrada D-SUB (Sinal analógico)

DVI-D : Entrada DVI-D (Sinal digital)

	Submenu	Entrada suportada	DescriçãoMenu principal
IMAGEM	BRILHOCONTRASTENITIDEZ	DSUBDVI-D	Para ajustar o brilho, contraste e nitidez da tela
COR	TEMP. DE COR(PRÉDEFINIR/USUÁRIO)GAMMA	DSUBDVI-D	Para personalizar a cor da tela

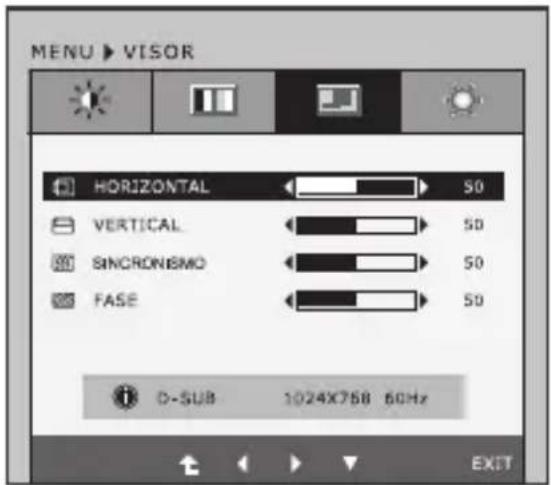

VISOR	HORIZONTALVERTICAL	DSUB	Para ajustar a posição da tela
	SINCRONISMOFASE	DSUB	Ajustar a frequência, ajuste otimizado e nitidez da tela
OUTROS	IDIOMA>PORTUGUÊSLUZ DE ALIMENTAÇÃOBOTÃO INDICADOR	DSUBDVI-D	Para alterar o status da tela para um ambiente operacional personalizado
	BALANÇO DE BRANCOSCONF. DE FÁBRICA	DSUBDSUBDVI-D
SMART +	BRILHO AUTOMÁTICO RELAÇÃO DE ASPECTO	DSUBDVI-D	Para ajustar o tamanho da imagem

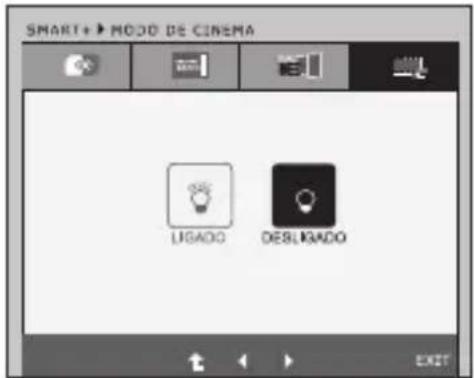

	DUAL WEBMODO DE CINEMA	DSUBDVI-D

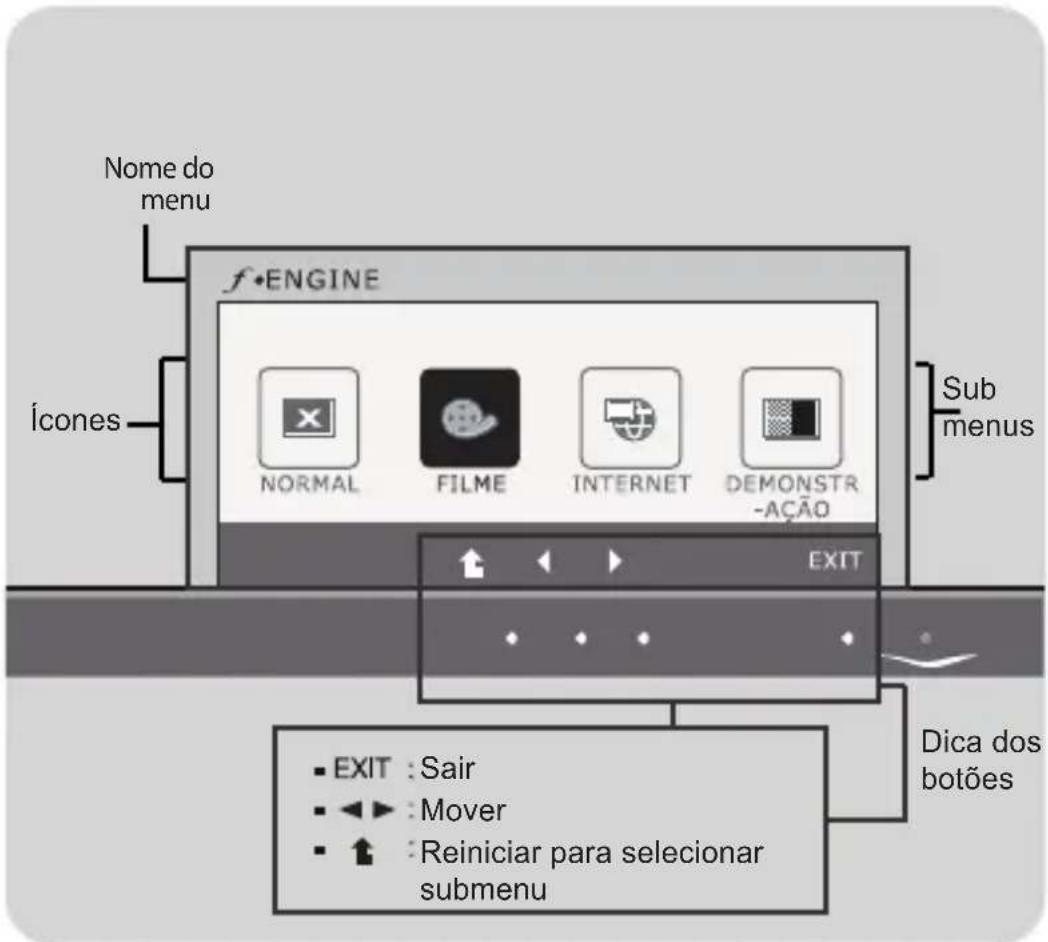

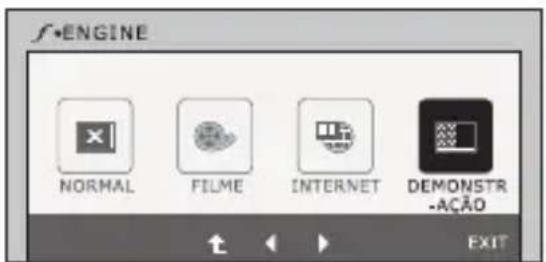

F-ENGINE	NORMALFILMEINTERNETDEMONSTRAÇÃO	DSUBDVI-D	Para selecionar ou personalizar as definições da imagem desejada

NOTA

- A ordem dos ícones pode ser diferente da apresentada dependendo do modelo (14 \~ 23).

Ajuste do On Screen Display (OSD) Control (Controle na tela)

Anteriormente, foi apresentado o procedimento para seleção e ajuste de um item usando o sistema OSD. Abaixo, estão listados os ícones, os nomes dos ícones e as descrições dos ícones de todos os itens do Menu.

Pressione o botão MENU e o menu principal da tela OSD será exibido.

NOTA

- Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam diferentes dos descritos no manual.

Ajuste e seleção do On Screen Display (OSD)

Menu principal

Submenu / Descrição

IMAGEM

- Exit : Sair

: Reduzir

- ▶ : Aumentar

- ▼ : Seleccionar outro submenu

Para ajustar o brilho da tela.

CONTRASTE

Para ajustar o contraste da tela.

NITIDEZ

Para ajustar a nitidez da tela.

COR

• Exit : Sair
  : Reduzir
• ▶ : Aumentar
• ▼ : Seleccionar outro submenu
• ↑ : Reiniciar para seleccionar submenu

TEMP. de COR PREDEFINIR

• sRGB: Defina a cor da tela para corresponder a especificação de cor padrão sRGB.
  • 6500K - 7500K:
  Monitor de cor vermelha
  • 8500K - 9300K:
  Monitor de cor Azul.

USUÁRIO

■ VERMELHO: Configurar seus próprios níveis de cor vermelha.

VERDE: Configurar seus próprios níveis de cor verde.

AZUL: Configurar seus próprios níveis de cor azul.

GAMMA

Define o seu próprio valor gamma 0 / 1 / 2. No monitor, altos valores gamma apresentam imagens claras e baixos valores gamma apresentam imagens escuras.

Ajuste e seleção do On Screen Display (OSD)

Menu principal

Submenu / Descrição

VISOR

Entrada D-SUB

Entrada DVI-D

• Exit : Sair
  : Reduzir
• ▶ : Aumentar
• ▼ : Seleccionar outro submenu
• ↑ : Reiniciar para seleccionar submenu

HORIZONTAL

Para mover a imagem para a es- querda ou direita.

VERTICAL

Para mover a imagem para cima ou para baixo.

SINCRONISMO

Para minimizar listras ou barras verticais visíveis no fundo da tela O tamanho da tela horizontal também mudará.

FASE

Para ajustar o foco da tela.

Este item permite remover qualquer ruído horizontal e torna a imagem de caracteres mais limpa e nítida.

Ajuste e seleção do On Screen Display (OSD)

Menu principal

Submenu / Descrição

OUTROS

■ Exit : Sair
- : Reduzir
- ▶ : Aumentar
- : Seleccionar outro submenu
- ↑ : Reiniciar para seleccionar submenu

IDIOMA

Para escolher o idioma no qual os nomes dos controles serão exibidos.

LUZ DE ALIMENTAÇÃO

Use essa função para definir o indicador de energia como ON ou OFF, na parte frontal do monitor. Caso coloque na opção OFF, será desligado. Se você o definir como ON em qualquer momento, o indicador de energia será ligado automaticamente.

BOTÃO INDICADOR

Utilize esta função para definir o indicador chave de controle no lado frontal do monitor para ON ou OFF.

Se você definir OFF, ele será desligado. Se você definir ON, ele será ligado.

BALANÇO DE BRANCOS

Se a saída da placa de vídeo for diferente das especificações necessárias, o nível da cor pode se deteriorar devido à distorção do sinal de vídeo. Quando você utilizar essa função, o nível do sinal é ajustado de acordo com o nível de saída padrão da placa de vídeo para que se possa obter a imagem ideal. Ative essa função quando as cores preta e branca estiverem presentes na tela.

CONF. DE FÁBRICA

Restaura todas as configurações padrão de fábrica exceto a de

"IDIOMA". Pressione os botões para redefinir imediatamente.

NOTA

Se isto não melhorar a imagem no monitor, restaure as definições de fábrica. Se necessário execute a função BALANÇO BRANCOS novamente. Esta função apenas será permitida quando o sinal de entrada for analógica.

Ajuste do On Screen Display (OSD) Control (Controle na tela)

Anteriormente, foi apresentado o procedimento para seleção e ajuste de um item usando o sistema OSD. Abaixo, estão listados os ícones, os nomes dos ícones e as descrições dos ícones de todos os itens do Menu.

Pressione o botão SMART+ e o menu principal da tela OSD será exibido.

NOTA

- Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam diferentes dos descritos no manual.

Ajuste e seleção do On Screen Display (OSD)

Menu principal

Submenu / Descrição

SMART+

BRILHO AUTOMÁTICO

Se escolha LIGADO, vai automaticamente controlar a claridade de display para ser mais apropiado à condição de trabalho, fornecendo a condição de vista ótima e o máximo de conveniência aos usuários.

Se escolher DESLIGADO, auto-claro é fechado.

RELAÇÃO DE ASPECTO

Esta opção exibe em visão de largura irrelevante a partir da entrada de sinal de vídeo.

* Esta função só funciona se a resolução de entrada é inferior a razão de monitor (16:9).

* Antes de usar as funções seguintes, por favor, instale o programa de Easy Set Package.

DUAL WEB.

• Ajuda ao usuário paranavegar na Internet eficientemente através da divisão da tela ao meio.
• Ajuda a organizar e mover janelas na tela.
• Ajuda o usuário no contorle da proporção das janelas divididas.

MODO DE CINEMA

- Faça o olho confortável através de reduzir o brilho de fundo na página da web.

Anteriormente, foi apresentado o procedimento para seleção e ajuste de um item usando o sistema OSD. Abaixo, estão listados os ícones, os nomes dos ícones e as descrições dos ícones de todos os itens do Menu.

Pressione o botão f•ENGINE e o menu principal da tela OSD será exibido.

NOTA

- Talvez os idiomas do menu OSD (On Screen Display, informações na tela) do monitor sejam diferentes dos descritos no manual.

Ajuste e seleção do On Screen Display (OSD)

Menu principal

Submenu / Descrição

f·ENGINE

Entrada D-SUB/DVI-D

NORMAL

Selecione quando quiser utilizar o produto no ambiente de utilização mais geral.

Entrada D-SUB/DVI-D

FILME

Seleccione quando for assitir a um vídeo ou filme.

Entrada D-SUB/DVI-D

INTERNET

Selecione quando for trabalhar em um documento (Word, etc.)

Entrada D-SUB/DVI-D

DEMONSTRAÇÃO

Este modo é apenas para demonstrar ao cliente nas lojas. A tela se divide ao meio para exibir o modo padrão à esquerda e o modo vídeo à direita, de modo que os consumidores possam verificar a diferença após ser aplicado o modo vídeo.

Antes de chamar a assistência técnica, verifique os seguintes itens.

Não há imagem

O cabo de alimentação do monitor está conectado?A luz do indicador de energia está acesa ?O indicador de energia está intermitente?A mensagem "FORA DA ESCALA" é exibida na tela?Uma mensagem "VERIF SINAL" é exibida na tela ?

Verifique se o cabo de alimentação está devidamente conectado à tomada de alimentação.Pressione o botão Power.Se o computador estiver no modo de economia de energia, tente mover o mouse ou pressionar qualquer tecla do teclado para que a tela apareça.Tente ligar no PC.Essa mensagem é exibida quando o sinal do PC (placa de vídeo) está fora da faixa de frequência horizontal ou vertical do monitor. Consulte a seção "Especificações" deste manual e configure novamente o monitor.Essa mensagem é exibida quando o cabo de sinal entre o PC e o monitor não está conectado. Verifique o cabo de sinal e tente novamente.

Uma mensagem "OSD BLOQUEADO" é exibida na tela ?
● Uma mensagem "OSD BLOQUEADO" é exibida quando você pressiona o botão MENU?	• É possível proteger as configurações atuais dos controles, de forma que não possam ser alteradas inadvertamente. Pode desbloquear os controles OSD quando desejar, pressionando o botão MENU alguns segundos. A mensagem "OSD DESBLOQUEADO" deve aparecer.
A imagem exibida está incorreta
● A posição da imagem está incorreta.● No fundo da tela, listras ou barras verticais estão visíveis.● Qualquer ruído horizontal que apareça em uma imagem ou caractere não é claramente representado.	Pressione o botão AUTO para ajustar automaticamente a imagem do monitor para a configuração ideal.Se os resultados não forem satisfatórios, ajuste a posição da imagem usando os ícones H position e V position na tela.Pressione o botão AUTO para ajustar automaticamente a imagem do monitor para a configuração ideal. Se os resultados não forem satisfatórios, diminua as listras ou as barras verticais usando o ícone RELÓGIO na tela.Pressione o botão AUTO para ajustar automaticamente a imagem do monitor para a configuração ideal.Se os resultados não forem satisfatórios, diminua as barras horizontais usando o ícone FASE na tela.Verifique Painel de controle --> Vídeo --> Configurações e ajuste o vídeo para a resolução recomendada ou ajuste a imagem do monitor para a definição ideal. Ajuste a resolução das cores para um valor acima de 24 bits (true color).

IMPORTANTE

• Verifique Painel de controle --> Vídeo --> Configurações e veja a frequência ou a resolução foi alterada. Em caso positivo, reajuste a placa de vídeo na resolução recomendada.
• Se a resolução recomendada (resolução ideal) não for selecionada, as letras podem ficar desfocadas e a imagem indistinta ou truncada. Certifique-se de que foi selecionada a resolução recomendada.
• O método de ajuste pode ser diferente conforme o computador e o S/O (Sistema Operacional) e a resolução acima mencionada poderá não ser suportada pelo desempenho da placa gráfica. Neste caso, consulte o fabricante do computador ou da placa gráfica.

A imagem exibida está incorreta
A cor da tela está monocromática está anormal.	Verifique se o cabo de sinal está conectado corretamente e use uma chave de fenda para soltá-lo, se necessário.Verifique se a placa de vídeo está inserida corretamente no slot.Ajuste a resolução das cores para um valor acima de 24 bits (true color) em Painel de controle - Configurações.
A tela pisca.	Verifique se a tela está configurada no modo entrelaçado. Caso esteja, mude para a resolução recomendada.

Uma mensagem "Monitor desconhecido, monitor Plug&Play (VESA DDC) encontrado" é exibida?
O driver do monitor foi instalado ?		É possível fazer um download do driver a partir do web site: http://www.lge.com.brCertifique-se de verificar se a placa de vídeo é compatível com a função Plug & Play.
		E1950T
Monitor	Flat Panel Active matrix-TFT LCDRevestimento anti-luminosidadeTamanho diagonal visível (cm):Pixel pitch (mm)	18,5 polegadas47,00,300 x 0,300
Entrada de sincronismo(Automático)	Freq. horizontal	30 - 61 kHz
	Freq. vertical - Analog. Digital(Automática) HDMI	56 - 75 Hz----
	Forma de entrada	Sincronizada Separada Digital
Entrada de vídeo	Entrada de sinal	Conector D-Sub de 15 pinosConector DVI-D(Digital)
	Forma de entrada	Analógico RGB (0,7Vp-p/75ohm), Digital
Resolução	Máxima(VESA)	1360 x 768@60Hz
	Recomendada(VESA)	1360 x 768@60Hz
Plug&Play	Conecte e ligue.	DDC 2B (Digital) DDC2AB(Analog.)
Consumo de energia	Modo ligado	14W(Típico)
	Modo "stand by"	≤ 1,0W
	Modo desativad o	≤ 0,5W
Dimensões	Suporte incluído
	Largura (cm • pol.)	45,90 • 18,07
	Altura (cm • pol.)	37,50 • 14,76
	Profundidade (cm • pol.)	19,80 • 7,80
	Suporte excluído
	Largura (cm • pol.)	45,90 • 18,07
	Altura (cm • pol.)	29,70 • 11,69
	Profundidade (cm • pol.)	3,60 • 1,41
	Peso líquido (Kg • libras)	2,40 • 5,29
	Variação da inclinação	- 5° ~ 15°
Condições ambientais	Condições operacionais
	Temperatura	10°C a 35°C
	Umidade	10% a 80% sem condensação
	Condições de armazenamento
	Temperatura	-20°C a 60°C
	Umidade	5% a 90% sem condensação
Base giratória		Anexada ( ), Não-anexada ( O )
Cabo de alimentação		Tipo de parede - Tomada
Entrada de alimentação(CA 100-240V ~50/60Hz)		12V--- 2,0 A

NOTA

- As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

Especificações

Modos preestabelecidos (Resolução)

E1950T

	Modos de exibição (Resolução)	Freq. horizontal (kHz)	Freq. vertical (Hz)
1	720 x 400	31,468	70
2	640 x 480	31,469	60
3	640 x 480	37,500	75
4	800 x 600	37,879	60
5	800 x 600	46,875	75
6	832 x 624	49,725	75
7	1024 x 768	48,363	60
8	1024 x 768	60,123	75
* 9	1360 x 768	47,712	60

*Modo Recomendado

Indicador

MODO	LED Colorido
Modo ligado	Roxo
Modo de dormir	Roxo Piscando
Modo desativado	Desligado

TERMO DE GARANTIA

A LG Electronics de São Paulo Ltda. garante este produto pelo período de 90 dias mais nove meses contados a partir da data de emissão da Nota Fiscal de compra, desde que o mesmo tenha sido instalado conforme orientações descritas neste manual de instruções e, somente em Território Nacional.

Durante o período estipulado, a garantia cobre peças e mão-de-obra que apresentarem defeito de fabricação. Somente o técnico do Serviço Autorizado credenciado pela LG Electronics de São Paulo Ltda., está autorizado a reparar defeitos pela garantia, mediante apresentação da Nota Fiscal de compra.

O consumidor tem o prazo de 90 dias para reclamar irregularidades (víciós) aparentes, ou seja, de fácil e imediata observação no produto, tais como os itens que constituam a parte externa e qualquer outro acessível ao usuário.

A garantia de peça sujeita ao desgaste natural (peças plásticas e acessórios em geral), fica restrita ao prazo legal de 90 dias, a contar da data de emissão da Nota Fiscal de compra.

A garantia perde seu efeito se:

• A instalação ou utilização do produto estiver em desacordo com as recomendações do manual de instruções;
• O produto sofrer qualquer dano provocado por acidente, queda, agentes da natureza ou consertos realizados por pessoas não credenciadas pela LG Electronics de São Paulo Ltda.;
• O número de série do produto estiver danificado ou adulterado.

A garantia não cobre:

• Transporte e remoção de produtos para conserto, ou daqueles que estejam instalados fora do perímetro urbano onde se localiza o Serviço Autorizado LG mais próximo;
• O mal funcionamento do produto devido a instalação ou rede elétrica local inadequada.

OBS: Se o consumidor desejar ser atendido no local em que o produto estiver instalado, ficará a critério do Serviço Autorizado a cobrança de taxa de visita e deslocamento, devendo o consumidor consultá-lo antes de solicitar o serviço. Este produto destina-se exclusivamente ao uso amador ou profissional. A LG Electronics de São Paulo Ltda. não cobrirá qualquer prejuízo do usuário, amador ou profissional, decorrente da impossibilidade de utilização do produto.

A GARANTIA SOMENTE É VÁLIDA MEDIANTE A APRESENTAÇÃO DA NOTA FISCAL DE COMPRA DESTE PRODUTO

LG Electronics de São Paulo Ltda. Av. D. Pedro I, W 7777 - CEP: 12091-000 Área industrial do Piracangagua II Taubaté - SP/Brasil
