MANUAL DE UTILIZADOR CDX-GT927UX SONY
- Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o motorista na direção.
- Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva, infiltrações ou altas temperaturas, como sob luz direta do sol ou próximos ao arquente do aquecedor.
- Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.
Como colocar e destacar o painel frontal
A Para colocar
Alinhe o furo Ⓐ do painel frontal no pino do lado Ⓑ do aparelho, conforme a ilustração, depois empurre levemente o lado esquerdo para dentro.

Anles de deslacar o painel frontal, certifique-se de pressionar (OFF) para desligar o aparelho. Pressione, depois deslize o painel frontal para o lado esquerdo e puxe-o delicadamente na sua direção.

Peças para instalação e conexões
Os números em círculo estão relacionados com os números citados neste manual.

Removendo o ornamento do palnel e o suporte de fixação
Antes de instalar o aparelho, remova o ornamento ④ e o suporte ①.




Posicione o gancho
conforme a figura


SONY
3-299-448-11(1)

Auto-rádio FM estéreo/AM com toca-discos a laser
Manual de Instalação/Conexões
CDX-GT927UX
© 2008 Sony Corporation Impresso no Brasil
Exemplo de montagem
1

Cuidado
Manuseie o suporte de fixação ① cuidadosamente para evitar machucar os dedos.

2

Dobre as garras
4
Instalando o
dispositivo USB
3

Fixe o ornamento ④ no aparelho, e depois insira-o dentro do suporte ①.

Ao instalar o aparelho, assegure-se de instalar o pino de fixação traseira ⑨, como mostra a ilustração em detalhes. Isto evitará futuros problemas de leitura do CD.
Notas
- Certifique-se de que o dispositivo USB esteja em um lugar onde não interfira na condução do veículo como, por exemplo, dentro do porta luvas do automóvel, etc.
- O comprimento do cabo de conexão USB é de 1 metro. Instale o dispositivo USB dentro do alcance do cabo de conexão USB.
Conexões
Precauções referentes às conexões
- Este aparelho foi projetado para operar somente em 12 V CC com terra negativo. - Antes de efetuar as conexões, desconecte o terminal terra da bateria do automóvel para evitar curto-circuito.
- Não coloque os cabos embaixo de parafusos e nem os prenda às partes móveis do automóvel (ex. ao trilho do assento).
- Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.
- Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de 12 V, que deverá estar energizado com a chave de ignição na posição acessórios.
- Todos os fios terra devem ser ligados a um único ponto de aterramento.
- Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal superior a do fusível do aparelho. Se conectar este aparelho em série com outros equipamentos estêreo, a corrente nominal do circuito do automóvel, ao qual os equipamentos estão conectados, deve ser superior à soma da potência nominal do fusível dos equipamentos. Se não houver circuitos de automóvel de potência nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria, porém, é impresindível intercalar um fusível de amperagem idêntica à do aparelho, próximo ao terminal positivo da bateria. Se não houver circuitos do automóvel disponíveis para conectar o aparelho, conecte-o a um circuito de automóvel de potência nominal superior à do fusível do aparelho, de forma que não desativem outros circuitos quando o fusível queimar.
- A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de lesões nos olhos.
- Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.
Tecla RESET
Quando a instalação e a conexão estiverem terminadas, pressione a tecla RESET com uma canela ou um objeto pontiagudo. A tecla RESET está localizada no centro do aparelho, quando o painel frontal está destacado.

Advertência sobre a instalação em um automóvel sem a posição ACC (acessório) na chave de ignição - Função Power Select
Certifique-se de ajustar a função Auto Off (Desligamento automático). Para detalhes, veja o manual de instruções fornecido. O aparelho será desligado completa e automaticamente no tempo ajustado após ser desligado, o que previne o desgase da bateria. Se não ajustar a função Auto Off (Desligamento automático do painel), após desligar o motor, certifique-se de pressionar (OFF) no aparelho por aproximadamente 2 segundos para desilar a indicação do relógio. Pressionando (OFF) momentaneamente, a indicação do relógio não será desligada, podendo com isso, descarregar a bateria.
Diagrama das conexões

Notas sobre o cabo de controle e
alimentação
- O fio do controle de antenna elétrica (azul)
tornoco +12 VCC quando o radio e igado.
- Se o salimóvel possuir uma antena Retinas de FM:AM, será necessário conectar o cabo de controls de alimentação da antens (azul) ou o cabo de controle de alimentação de acessório (vsmelho) ao terminal de alimentação da antena.
- A antena elétrica sem a caixa relé não deverá ser utilizada com este aparelho.
Conexão de proteção da memória
Quando o fiu de alimentação amarão estiver conectado a um ponto de tensão permanente de 12 V. o circula de memorização estará sempre alimentado, mesmo quando a chave de ignição estiver desigada.
Notas sobre a conexão dos allo-falantes
- Antes de conectar os alto-felantes, desligue o sacrolo
- Utilize alto-falantes com impedência de 4 a 8 ohms e com a potência máxima adequada, do contrato, os alto-falantes podem ser danificados.
- Não conecte os terminais dos alto-latantes ao chasala do automóvel e nem o terminal do alto-latote direito ao esquerdo.
- Não conecte o fio terra do apareíno ao terminal negativo (-) do alto-falante.
- Não tente conectar os alto-faisantes em parafelo. - Não conecte nenhum alto-faisantes ativos (com amplificador interno) aos terminais do
apareito, porque podem ser danificados.
Portanto, certifique se de conectar
alto-falantes passivos a este terminals. - Para evitar um mau funcionamento, não utilize cabos de alto-falantes embutidos instalados em seu autonável, se o apareito compartilha um cabo negativo (-) comum com os alto-falantes escuendo e direito.
- Não interligue os cabos positivos e negativos de salida para os alto-falantes.
Notas sobre a conexão
Se os alto-falantes e o amplificador estiveron conectados de forma incorreta, "FAILURE" aparecerá no visor. Neste caso, certifique-se de que os alto-falantes e o amplificador estejam conectados corretamente.
Atenção: Dependendo do tipo do automável, no ato da instalação do aparelho, os conectores e e (parte em das aque na ligura) podem ser cortados de forma adequada para que e conexão seja efetuada. Porém, caso oorra erro de conexão no ato da instalação do aparelho, a garantia será invalidada.


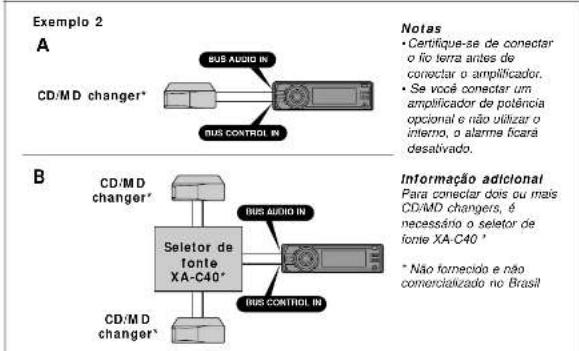

* Não fornecido e não comercializado no Brasil.
| CONECTOR® | ||
| Pino | Cor | Conexão |
| 4 | Amarela | Para o terminal de alimentação +12V que está energização permanentemente. Certifique se de conectar o cabo preto primeiro. |
| 5 | Azul | Para a caixa de controle da antenna elétrica. |
| 6 | Laranja | Para o terminal de alimentação de +12V da chave controladora das luzes de panel do veículo. |
| 7 | Verninha | Para o terminal de alimentação de +12V que se energiza quando o chave de ignição e acuena. Certifique-se de conectar o cabo preto potreira. No caso de automoveta sem a posição acessórios na chave de ignição, ligar este ao terminal +12V energizade permanentemente. |
| 8 | Preto | Para um ponto metalico de automovial echossis. Primeiro emitido o cabo preto, depois o amarela e a vermelhe. |
As posições 1, 2 e 3 não têm pinos.
