Marca	AEG
Modelo	DPE5660B
Tipo de produto	Coifa de exaustão
Dimensões (L x P x A)	60 cm x 50 cm x 45 cm (aprox.)
Peso	12 kg (aprox.)
Alimentação elétrica	230 V / 50 Hz
Potência do motor	150 W (aprox.)
Iluminação	2 lâmpadas LED (integradas)
Funções principais	Extração, recirculação, iluminação
Nível sonoro máx.	65 dB(A) (aprox.)
Tipo de comando	Comandos por botões
Filtro de gordura	2 filtros metálicos laváveis na máquina de lavar louça
Filtro de carvão	Opcional (para modo recirculação)
Manutenção e limpeza	Limpar regularmente os filtros e a superfície com um pano úmido
Segurança	Desligamento automático após 24h em espera
Peças sobressalentes	Filtros, lâmpadas, controle remoto (conforme disponibilidade)
Reparabilidade	Índice de reparabilidade: 6.5/10 (estimativa)
Garantia	2 anos (peças e mão de obra)
Instalação	Fixação na parede ou sob armário, diâmetro do duto 150 mm

Perguntas frequentes - DPE5660B AEG

Como instalar a coifa AEG DPE5660B?

A instalação deve ser realizada por um profissional qualificado. Fixe a coifa na parede ou sob um armário a uma altura de 65-75 cm acima da placa de cozimento. Conecte o duto de exaustão (diâmetro 150 mm) ou instale um filtro de carvão para o modo recirculação.

Como limpar os filtros de gordura?

Os filtros metálicos são laváveis na máquina de lavar louça a 65°C máximo ou à mão com água quente e detergente. Deixe secar completamente antes de recolocá-los.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 3 a 6 meses conforme o uso, ou assim que a eficiência diminuir. Não é lavável.

Como trocar a lâmpada LED?

Desligue o aparelho. Abra a tampa da iluminação, remova a lâmpada defeituosa girando e insira uma nova lâmpada do tipo LED G4 (máx. 2W). Feche e religue.

A coifa faz barulho, é normal?

Um nível sonoro de até 65 dB(A) é normal na velocidade máxima. Se o ruído for anormal, verifique se os filtros estão limpos e se o duto não está obstruído.

Como ajustar a velocidade de extração?

Use os botões no painel de controle para selecionar a velocidade (geralmente 3 níveis). Velocidade mais alta para odores fortes, mais baixa para funcionamento silencioso.

Posso usar a coifa sem duto de exaustão?

Sim, no modo recirculação. Instale um filtro de carvão (não fornecido) e direcione o ar para o ambiente. Nesse caso, o filtro de carvão deve ser trocado regularmente.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica (fusível, disjuntor). Certifique-se de que o plugue está bem conectado. Se o problema persistir, entre em contato com o serviço pós-venda.

Como manter a superfície de inox?

Limpe com um pano macio e um produto especial para inox ou água com sabão. Evite esponjas abrasivas que riscam a superfície.

Onde encontrar peças sobressalentes para a coifa AEG DPE5660B?

Acesse o site oficial da AEG ou uma revendedora autorizada. Peças comuns como filtros e lâmpadas estão disponíveis online.

MANUAL DE UTILIZADOR DPE5660B AEG

PT Manual de instruções | Exaustor 206

Bem-vindo(a) à AEG! Obrigado por escolher o nosso aparelho.

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.aeg.com/support

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA......206
2. INSTRUÇÕES DE SEGURANÇA....209
3. INSTALAÇÃO....210
4. DESCRIÇÃO DO PRODUTO....211
5. UTILIZAÇÃO DIÁRIA....211
6. MANUTENÇÃO E LIMPEZA....213
7. RESOLUÇÃO DE PROBLEMAS.... 215
8. PREOCUPAÇÕES AMBIENTAIS.... 215

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a utilização doméstica por cima de placas, fogões e dispositivos de cozinhar semelhantes.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).
• Antes de efetuar qualquer ação de manutenção, desligue o aparelho da corrente elétrica.
• CUIDADO: As partes acessíveis poderão ficar quentes durante a utilização com aparelhos de cozinhar.
• Utilize apenas os parafusos de fixação fornecidos com o aparelho. Se não tiverem sido fornecidos, utilize os parafusos recomendados nas instruções de instalação. Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalação.
• AVISO: A não instalação dos parafusos ou a não fixação do dispositivo de acordo com estas instruções pode resultar em perigos elétricos.
• Não utilize adesivos para fixar o aparelho.
• A distância mínima entre a superfície da placa, onde os tachos são colocados, e a parte inferior do aparelho não pode ser inferior a 65 cm, exceto se for especificada uma

distância diferente nas instruções de instalação do aparelho ou da placa.

- A descarga de ar tem de cumprir os regulamentos decretados pelas autoridades locais.

- Certifique-se de que o local de instalação do aparelho tem uma boa ventilação, para evitar o refluxo de gases para o local provenientes de aparelhos de queima de gás ou outros combustíveis, incluindo chama desprotegida.

- Certifique-se de que as aberturas de ventilação não ficam obstruídas e que o ar recolhido pelo aparelho não é conduzido para uma conduta de extração de gases de outros aparelhos (sistemas de aquecimento central, termossifões, esquentadores, etc.).

- A queda total de pressão criada na divisão com este aparelho a funcionar e outros que também estejam eventualmente a funcionar não pode ser superior a 0,04 mbar.

- Se o cabo de alimentação elétrica estiver danificado, este deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos elétricos.

- Se o conjunto de cabos estiver danificado, este tem de ser substituído por um conjunto especial de cabos disponível a partir do fabricante ou do seu Centro de Assistência Técnica Autorizado.

- Se o aparelho for ligado diretamente à alimentação elétrica, a instalação elétrica tem de ficar equipada com um dispositivo de isolamento que permita desligar o aparelho da alimentação elétrica em todos os polos. É necessário garantir o corte total da ligação em conformidade com as condições especificadas para sobrevoltagem de categoria III. O dispositivo de corte da ligação tem de estar incorporado nas ligações fixas de acordo com os regulamentos elétricos aplicáveis.

- Não flambeie debaixo do aparelho.

• Não utilize este aparelho para extrair materiais e vapores perigosos ou explosivos.
• Limpe o aparelho regularmente com um pano macio para evitar que o material da superfície se deteriore.
• Não utilize uma máquina de limpar a vapor, spray de água, produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar a superfície do aparelho. Utilize apenas detergentes neutros.
• Limpe os filtros de gordura regularmente (pelo menos a cada 2 meses) e remova os depósitos de gordura do aparelho para evitar o risco de incêndio.
• Utilize um pano para limpar o interior do aparelho.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

Risco de ferimentos, choque elétrico, incêndio, queimaduras ou danos no aparelho.

• A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Retire todas as películas de embalagem, rotulagem e proteção antes de instalar o aparelho.
• Não instale o exaustor numa cavidade da parede, exceto se a cavidade tiver sido feita com essa finalidade.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

- Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Se o símbolo ( ) não estiver impresso na placa de características, é necessário ligar o aparelho à terra.
• Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.
• Não permita que o cabo de alimentação fique enredado.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Certifique-se de que o aparelho é instalado corretamente. Um cabo de alimentação elétrica solto ou ligado incorretamente poderá provocar o sobreaquecimento dos terminais.
• Ligue o aparelho à alimentação elétrica apenas no fim da instalação. Certifique-se de que a ligação elétrica fica acessível após a instalação.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Este aparelho destina-se apenas a ser utilizado para cozinhar. Não utilize o aparelho com outras finalidades.
• Não altere as especificações deste aparelho.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar, especialmente quando fritar.
• Não utilize grelhadores elétricos descobertos.
• Não utilize o aparelho como superfície para arrumar objetos.
• Não olhe diretamente para as luzes do aparelho através de lupas, binóculos ou dispositivos óticos semelhantes.
• Se o aparelho funcionar com outros dispositivos, a pressão máxima desenvolvida não deve exceder 4 Pa (4x10-5 bar).

2.4 Assistência técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças de substituição originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.5 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Instruções de instalação

Para obter informações completas sobre a instalação do aparelho, consulte um folheto de instalação separado.

4. DESCRIÇÃO DO PRODUTO

4.1 Descrição geral do painel de comandos

Função Descrição
1	Lâmpada Liga e desliga as luzes.
2	Botão de função de desligamento programado A função define o diferimento do desligamento automático.
3	Indicador da função de desligamento programado Indica se a função está ativada.
4	Botão Mais Aumenta o nível de velocidade da ventoinha.
5	Indicadores LED indica os níveis de velocidade da ventoinha.
6	Botão Menos Diminui o nível de velocidade da ventoinha.
7	Indicador para a função de alarme do filtro Indica se o alarme do filtro está ligado.

5. UTILIZAÇÃO DIÁRIA

5.1 Utilizar o exaustor

Verifique a velocidade recomendada na tabela seguinte.

1	Quando aquecer alimentos ou cozinhar em tachos tapados.
2	Quando cozinhar em tachos tapados em várias zonas de aquecimento ou vários queimadores e quando fritar lentamente.
3	Quando cozer e fritar grandes quantidades de alimentos em tachos destapados ou quando cozinhar em várias zonas de aquecimento ou vários queimadores.

É recomendável deixar o exaustor a funcionar durante cerca de 15 minutos após o fim dos cozinhados.

Operar o exaustor:

1. Retire a gaveta do exaustor mais de 5 cm.

O painel de controlo está exposto.

1. Prima o botão + para ligar o exaustor. Para aumentar o nível de velocidade da ventoinha, prima novamente o botão. Prima

— para diminuir o nível de velocidade da ventoinha. Os indicadores LED no painel acendem-se em conformidade com o nível de velocidade da ventoinha selecionado.

A luz do exaustor funciona independentemente de outras funções do exaustor. Para acender a superfície de cozedura, toque Fechar a gaveta não tem qualquer efeito na luz do exaustor.

Para desligar a ventoinha, continue a premir

— até a ventoinha do exaustor parar ou feche a gaveta do exaustor.

Quando fechar a gaveta, o exaustor memoriza a última regulação da velocidade da ventoinha. O exaustor funcionará neste nível de velocidade da ventoinha quando a gaveta for retirada novamente.

5.2 Função de desligamento programado

Esta função permite desligar automaticamente a ventoinha após um período de funcionamento específico.

1. Defina a velocidade desejada da ventoinha.
2. Prima o botão

O indicador no painel acende-se. Para desativar a função, prima novamente o botão.

A alteração do nível de velocidade da ventoinha do exaustor ou o fecho da gaveta do exaustor quando a função está ativada, resultará na desativação desta função.

O tempo após a função desligar o ventilador:

Nível de velocidade do motor	Tempo (min.)
1	20
2	15
3	10
4	8

5.3 Notificações do filtro

O alarme do filtro lembra que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura. O indicador LED pisca regularmente a vermelho durante 30 segundos se for necessário limpar o filtro de gordura. O indicador LED pisca a vermelho duas vezes por segundo durante 30 segundos se for necessário substituir ou limpar o filtro de carvão.

i

Esta função é ativada de forma independente após 40 horas de funcionamento do filtro de gordura e após 160 horas de funcionamento do filtro de carvão.

i

A ventoinha não funciona durante o alarme. A ventoinha começa a funcionar na última definição memorizada após 30 segundos.

i

Consultar a secção sobre a limpeza do filtro de gordura no capítulo sobre cuidados e limpeza.

i

Consultar a secção da limpeza ou substituição do filtro de carvão no capítulo cuidados e limpeza.

i

O contador de funções do filtro de carvão está desativado por predefinição.

Para ativar ou desativar o contador do filtro de carvão:

1. Retire a gaveta do exaustor.
2. Certifique-se de que a ventoinha está desligada.
3. Prima durante 3 segundos. A função é ativada se dois indicadores LED brancos piscarem durante 3 segundos. A função é desativada se apenas um indicador LED piscar durante 3 segundos.

Para reiniciar o contador de funções no período de notificação:

1. Retire a gaveta do exaustor.
2. Prima durante 3 segundos.
3. Retire a gaveta do exaustor.
4. Certifique-se de que a ventoinha está desligada.
5. Para o filtro de gordura, prima durante 3 segundos.
6. Para o filtro de carvão, prima durante 3 segundos.

Para reiniciar o contador de funções fora do período de notificação:

O indicador pisca uma vez para uma reposição correta.

6. MANUTENÇÃO E LIMPEZA

Não use produtos de limpeza abrasivos nem esfregões.

Limpe a superfície do aparelho com um pano macio com água quente e um detergente suave.

Depois de cozinhar, algumas partes do aparelho podem ficar quentes. Para evitar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.

Limpe manchas com um detergente suave.

Mantenha o exaustor limpo

Limpe o aparelho e os filtros de gordura todos os meses. Limpe cuidadosamente a gordura do interior e dos filtros de gordura. A acumulação de gordura ou outros resíduos pode provocar incêndios.

Os filtros de gordura podem ser lavados numa máquina de lavar loiça.

Programe a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

6.2 Como limpar o filtro de gordura

Os filtros estão montados com grampos e pinos no lado oposto.

Como limpar o filtro:

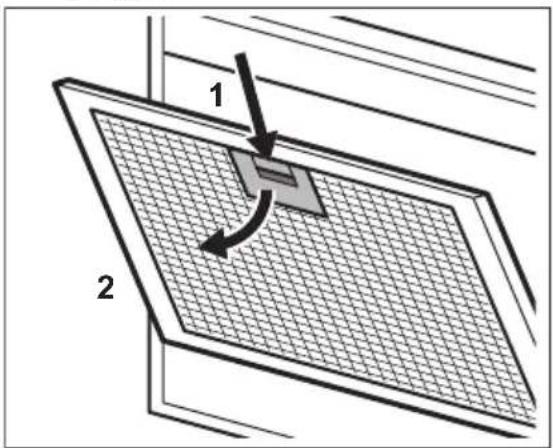

1. Prima o manipulo dos grampos de fixação no painel do filtro, por baixo do exaustor.

1. Incline ligeiramente para baixo a parte da frente do filtro e depois puxe. Repita os dois primeiros passos em todos os filtros.
2. Lave os filtros com uma esponja e um detergente não abrasivo, ou na máquina de lavar loiça.

Programe a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, efetue os dois primeiros passos pela ordem inversa. Repita estes passos em todos os filtros, se aplicável.

6.3 Substituir o filtro de carvão - opcional

AVISO!

O filtro de carvão NÃO pode ser lavado!

Consulte o folheto fornecido com o filtro.

Para substituir o filtro:

1. Remova os filtros de gordura do aparelho. Consulte a secção "Limpar o filtro de gordura" neste capítulo.
2. Puxe as patilhas na direção da parte inferior do filtro.

1. Incline ligeiramente a parte da frente do filtro para baixo e depois puxe-o.
2. Para instalar um novo filtro, execute os mesmos passos pela ordem inversa. De qualquer modo, é necessário substituir os filtros pelo menos a cada quatro meses.

6.4 Substituir a lâmpada

Este aparelho é fornecido com uma lâmpada LED e equipamento de controlo separado (controlador LED). Estas peças apenas podem ser substituídas por um técnico. Em caso de qualquer avaria, consulte "Assistência" no capítulo "Instruções de segurança".

7. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

7.1 O que fazer se...

Problema Causa possível Solução

Não consegue ativar o aparelho. O aparelho não está ligado a uma fonte de alimentação ou não está ligado corretamente.	Verifique se o aparelho está corretamente ligado à corrente elétrica.
Não consegue ativar o aparelho. O fusível está fundido. Certifique-se de que o fusível é a causa da anomalia. Se o fusível se fundir diversas vezes, contacte um eletricista qualificado.
A lâmpada não funciona. A luz está avariada. Substitua a lâmpada. Consulte o capítulo "Cuidados e limpeza".
O aparelho não absorve vapores suficientes.	A velocidade do motor não é adequada aos vapores que aparecem.

8. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
