MANUAL DE UTILIZADOR MBL 2031 CV HOTPOINT-ARISTON

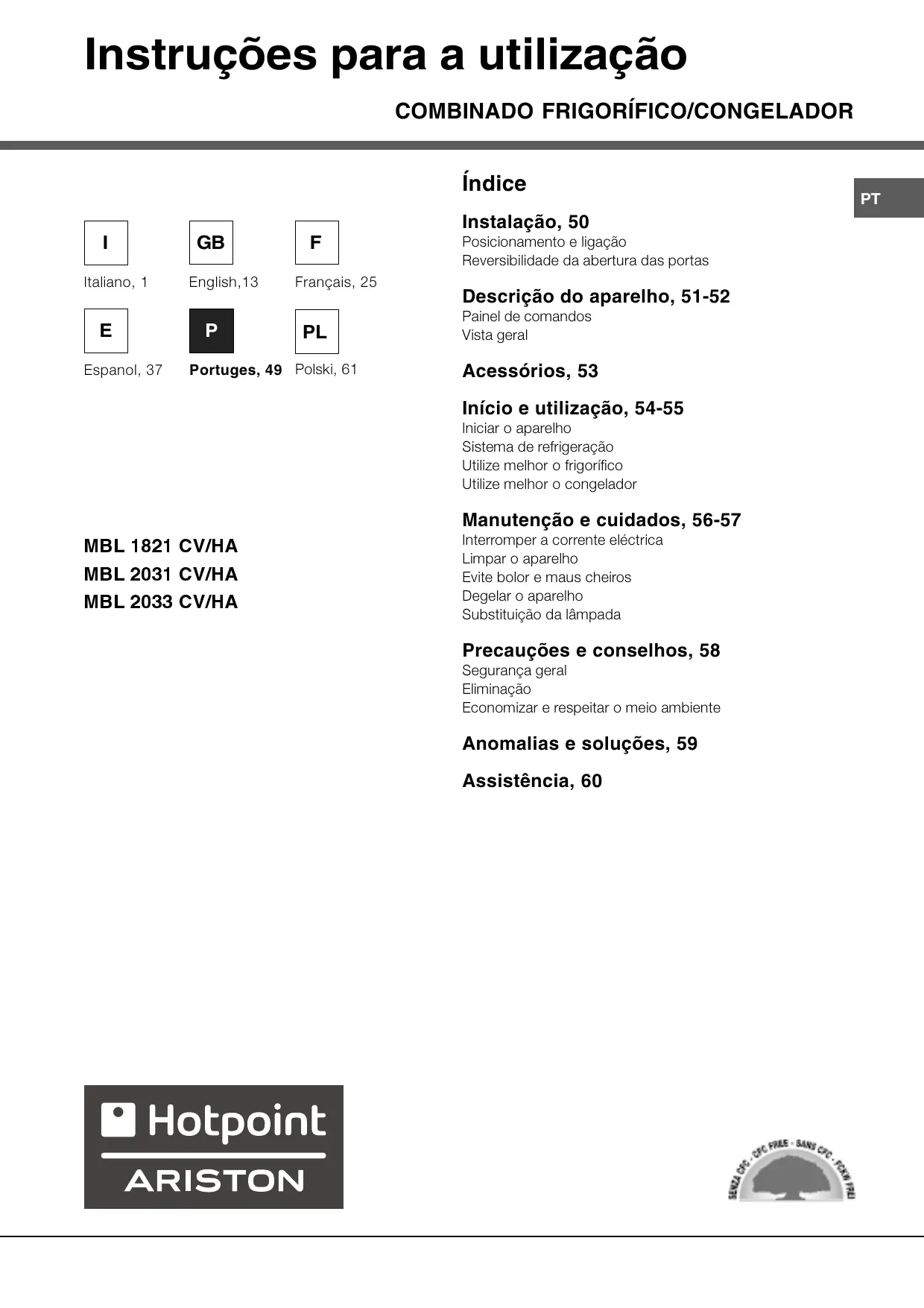

Instruções para a utilização

Portuges, 49 Polski, 61 Instalação, 50 Posicionamento e ligação Reversibilidade da abertura das portas Descrição do aparelho, 51-52 Painel de comandos Vista geral Acessórios, 53 Início e utilização, 54-55 Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico Utilize melhor o congelador Manutenção e cuidados, 56-57

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada Precauções e conselhos, 58 Segurança geral Eliminação Economizar e respeitar o meio ambiente Anomalias e soluções, 59 Assistência, 60

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não

2. Não tape as grades traseiras de ventilação: o compressor e

o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte

superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol

directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a

parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada. Reversibilidade da abertura das portas

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para

compensar, desatarraxe ou atarraxe os pés dianteiros. Ligação eléctrica Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W); • a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V); • a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas. ! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

∅ 3mm Descrição do aparelho Painel de comandos

Indicador luminoso da ALIMENTAÇÃO Selector de FUNCIONAMENTO

Indicador luminoso de SUPER COOL Tecla de SUPER COOL • Selector de FUNCIONAMENTO DO FRIGORÍFICO para regular a temperatura do compartimento frigorífico. é a temperatura ideal com consumos baixos. é a função Holiday (veja a Manutenção e cuidados). • Tecla de SUPER COOL (refrigeração rápida) para baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização). • Indicador luminoso amarelo de SUPER COOL (refrigeração rápida): acende-se quando for premida a tecla SUPER COOL. • Indicador luminoso verde de ALIMENTAÇÃO: acende-se quando o aparelho estiver ligado à rede eléctrica. Indicador luminoso de SUPER FREEZE Selector de FUNCIONAMENTO DO CONGELADOR Tecla SUPER FREEZE • Tecla de SUPER FREEZE (congelação rápida) para congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização). • Indicador luminoso amarelo de SUPER FREEZE (congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE . • Selector de FUNCIONAMENTO DO CONGELADOR para regular a temperatura do compartimento congelador. é a temperatura ideal para consumos baixos. desliga o aparelho, inclusive o frigorífico. ! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho

Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes. Painel de comandos LÂMPADA (veja a Manutenção) PURE WIND Prateleira extraível da porta com tampa e PORTA OVOS* PRATELEIRA• Prateleira para LATINHAS* Scomparto FRESH BOX* Gaveta para FRUTAS e HORTALIÇAS Recipiente para gelo Ice Care • Compartimento para CONGELAÇÃO e CONSERVAÇÃO Recipiente para gelo Ice Care • Compartimento para CONSERVAÇÃO PEZINHO de regulação • Variáveis em número e/ou na posição.

Presente somente em alguns modelos. Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS• Prateleira para GARRAFAS Acessórios PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

FRESH BOX*: para carne e peixe fresco. O compartimento consente longos prazos de conservação, de até uma semana, por causa da temperatura baixa – a mais fria do frigorífico – e da porta transparente que protege contra fenómenos de oxidação e escurecimento. Também pode ser utilizada para “pratos frios”. WINE AREA*: para guardar até três garrafas de vinho (veja a figura). O ar circula livremente entre as garrafas assegurando uma refrigeração rápida. Se não for utilizar, feche para aumentar o espaço na prateleira

• Presente somente em alguns modelos.

Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato. ! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte). Utilize melhor o frigorífico

1. coloque o selector de FUNCIONAMENTO DO

2. Ligue a ficha na tomada e certifique-se que o

indicador luminoso verde de ALIMENTAÇÃO acendese.

3. Rode o selector de FUNCIONAMENTO DO

FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

4. Rode o selector de FUNCIONAMENTO DO

CONGELADOR até um valor médio e prima a tecla SUPER FREEZE (congelação rápida): o indicador luminoso amarelo de SUPER FREEZE se acenderá. E se apagará quando o congelador tiver chegado à temperatura ideal: será então possível guardar alimentos dentro. Sistema de refrigeração PURE WIND Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind optimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correcta no interior do frigorífico após cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura).

A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor esteja em funcionamento ou em pausa. Se configurar–se o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente). • Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição). • Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário. • Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos). • Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus. • Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação. Utilize melhor o congelador • Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição). • Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas). • Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação. • Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se. • A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4). • Para congelar (se o congelador já estiver a funcionar): - para pequenas quantidades, menores da indicada na placa de identificação, prima a tecla SUPER FREEZE (congelação rápida) (acende-se o respectivo indicador luminoso amarelo), coloque os alimentos dentro e feche a porta. A função desactiva-se automaticamente depois de 24 horas ou quando se chegar às temperaturas ideais (indicador luminoso apagado); - para grandes quantidade, superiores do que a indicada na placa de identificação, mantenha pressionada a tecla SUPER FREEZE (congelação rápida) até o respectivo indicador luminoso começar a piscar. Depois de 24 horas o indicador luminoso pára de piscar a passa a estar aceso fixo: guarde os alimentos dentro e feche a porta. Depois de mais 24 horas a função desactiva-se automaticamente (apaga-se o indicador luminoso).

1. Para retirar o recipiente empurre-o para

cima.Certifique-se que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim.

2. Preste atenção para não ultrapassar o nível indicado

(MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente).

3. Rode o recipiente 90°: a água enche as formas pelo

princípio dos vasos comunicantes (veja a figura).

4. Tape o furo com a tampa fornecida e guarde o

recipiente, introduzindo a parte superior na respectiva sede e deixe-o suspenso.

5. Quando se tiver formato gelo (tempo mínimo

aproximadamente 8 horas) bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltar-se; em seguida deixe-o sair pelo furo. MAX WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL • A fim de obter um espaço maior no compartimento congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variável) e guardar os alimentos directamente nas chapas de evaporação. Recipiente para gelo Ice Care A posição na parte superior das gavetas no vão do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado). ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Manutenção e cuidados

Interromper a corrente eléctrica Função Holiday Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Se for partir para férias longas, não é necessário desligar o aparelho, porque o mesmo é equipado com uma função que possibilita, com um pequeno consumo de electricidade, manter a temperatura do compartimento frigorífico ao redor de 15°C (para proteger produtos de maquilhagem e cosméticos contra o calor); enquanto que a temperatura do congelador deve ser configurada no mínimo indispensável para a conservação dos alimentos.

1. coloque o selector de FUNCIONAMENTO DO

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o funcionamento normal é suficiente colocar o selector de FUNCIONAMENTO DO CONGELADOR no valor que desejar. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2. Limpar o aparelho • As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco. • Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado. • Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média. Evite bolor e maus cheiros • Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas. • Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Para activar esta função: configure o selector de FUNCIONAMENTO DO FRIGORÍFICO em Tocará um aviso acústico duplo breve para confirmar a activação; por outro lado a desactivação é indicada por um único aviso acústico. Descongelar o aparelho ! Obedeça as seguintes instruções. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante. Descongelar o compartimento frigorífico Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida. Substituição da lâmpada Descongelar o compartimento congelador Se a camada de gelo for superior a 5 mm. será necessário degelar manualmente:

1. na véspera, prima a tecla de SUPER FREEZE

(acende-se o indicador luminoso amarelo de SUPERFREEZE) para esfriar ainda mais os alimentos.

2. Esta função desactiva-se automaticamente depois de

24 horas, mas também pode ser desactivada a qualquer momento se pressionar de novo a tecla de SUPER FREEZE; depois disto posicione o selector de FUNCIONAMENTO DO CONGELADOR em

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções. Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

lembre-se que esta operação também desliga o frigorífico.

3. Envolva os alimentos congelados industrialmente ou

em casa com folhas de papel e guarde-os num sítio fresco.

4. Deixe a porta aberta até o gelo ter-se derretido

inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador.

5. Alguns aparelhos são

para conduzir a água para fora. Deixe a água defluir para um recipiente (veja a figura).

6. Limpe e enxugue o compartimento congelador com

cuidado antes ligar novamente o aparelho.

7. Antes de introduzir os alimentos no compartimento do

congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção. Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações. Segurança geral • Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada. • Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto. • Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais. • Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos. • Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas. • Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha. • É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos eléctricos. • No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar. • En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante. • Não coloque na boca cubos de gelo assim que os retirar do congelador. • Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta. • Os embalagens não são brinquedos para as crianças.

Eliminação • Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente • Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor. • Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia. • Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente. • Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica. • Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia. • Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção). Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista. Anomalias: Possíveis cause / Solução: O indicador luminoso verde de ALIMENTAÇÃO não se acende. • A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa. O motor não inicia. • Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização). Os indicadores luminosos estão acesos fracos. • Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para inverter os pinos. a) O alarme está a tocar. a) A porta do frigorífico permaneceu aberta mais do que dois minutos. O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção). b) O alarme está a tocar e os dois b) Este aparelho avisa se houver aquecimento excessivo do congelador. indicadores luminosos amarelos a piscar. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora. c) O alarme está a tocar e os dois c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os indicadores luminosos amarelos e o alimentos devem ser deitados fora. verde estão a piscar. b/c) Em ambos estes casos o congelador mantém-se numa temperatura ao redor Aquecimento de 0°C para não congelar novamente os alimentos. excessivo Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de + aviso acústico FUNCIONAMENTO DO CONGELADOR na posição de Aquecimento perigoso (desligado) e ligue novamente o aparelho. + aviso acústico O indicador luminoso verde ALIMENTAÇÃO é intermitente. • O aparelho não funciona correctamente. Contacte a Assistência Técnica. O frigorífico e o congelador refrigeram pouco.

As portas não se fecham bem ou as guarnições estão estragadas. As portas são abertas com frequência excessiva. Os selectores de FUNCIONAMENTO não estão na posição certa (veja a Descrição). O frigorífico ou o congelador foram enchidos demais. Os alimentos congelam-se no frigorífico. • O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa (veja a Descrição). • Os alimentos estão encostados na parede traseira. O motor está a funcionar continuamente. • A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso amarelo de SUPER FREEZE está aceso ou a piscar (veja a Descrição). • A porta não está bem fechada ou é aberta continuamente. • A temperatura do ambiente externo está muito alta. • A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção). A ventoinha PURE WIND não gira. • O sistema PURE WIND activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico. O aparelho está a fazer ruído. • O aparelho não foi instalado bem plano (veja a Instalação). • O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos. • O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. A temperatura de algumas partes externas do frigorífico é elevada • As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto No fundo do frigorífico há água. • O furo de descarga da água está entupido (veja a Manutenção).

03/2007 - Xerox Business Services Antes de contactar a Assistência técnica: • Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções). • Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

número de série modelo Comunique: • o tipo de anomalia • o modelo da máquina (Mod.) • o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Mod. RG 2330

Classe Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.
