MANUAL DE USUARIO MBL 2031 CV HOTPOINT-ARISTON

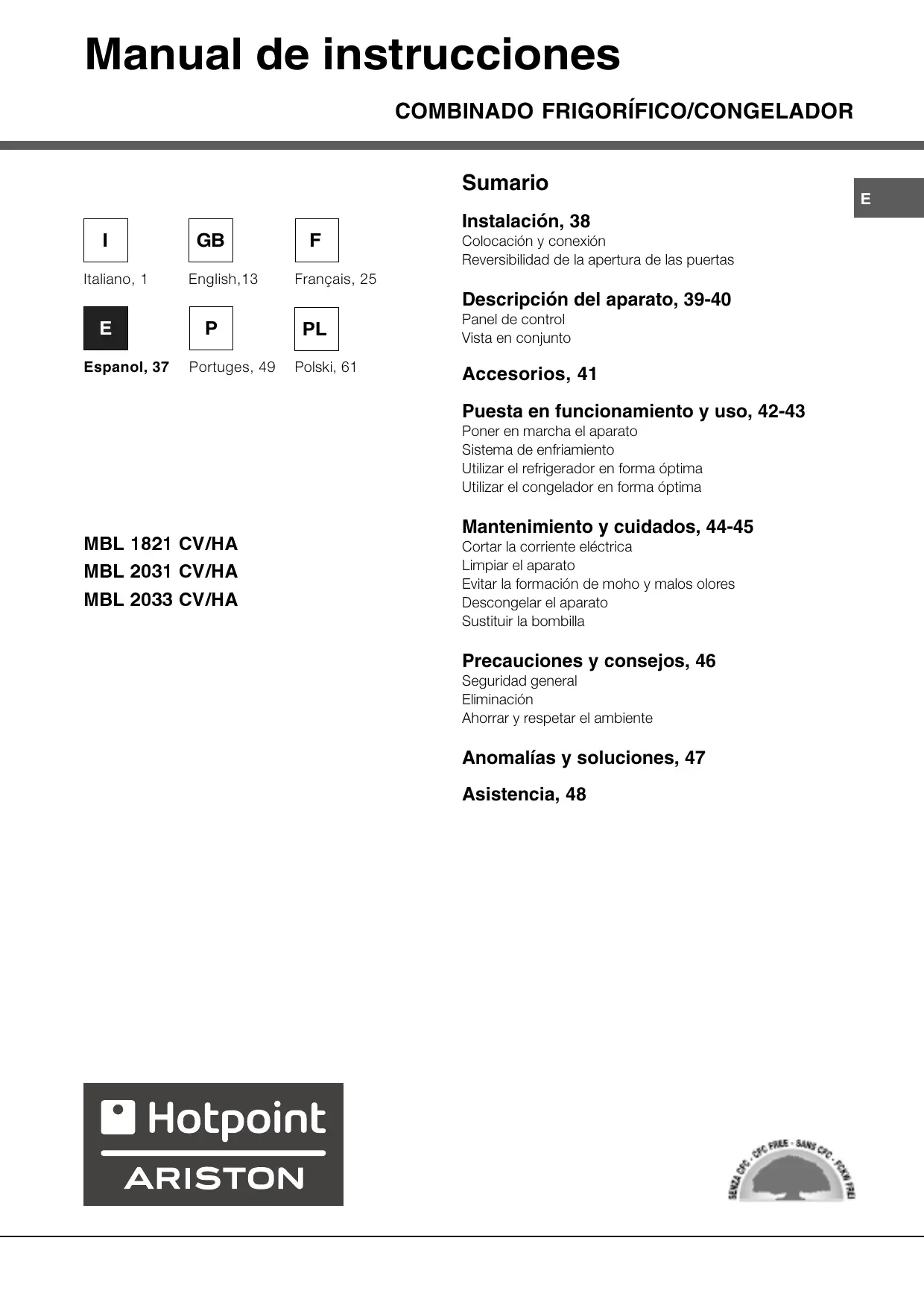

Manual de instrucciones

COMBINADO FRIGORÍFICO/CONGELADOR

Polski, 61 Instalación, 38 Colocación y conexión Reversibilidad de la apertura de las puertas Descripción del aparato, 39-40 Panel de control Vista en conjunto Accesorios, 41 Puesta en funcionamiento y uso, 42-43 Poner en marcha el aparato Sistema de enfriamiento Utilizar el refrigerador en forma óptima Utilizar el congelador en forma óptima Mantenimiento y cuidados, 44-45

MBL 1821 CV/HA

MBL 2031 CV/HA

MBL 2033 CV/HA

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla Precauciones y consejos, 46 Seguridad general Eliminación Ahorrar y respetar el ambiente Anomalías y soluciones, 47 Asistencia, 48

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad. Colocación y conexión Reversibilidad de la apertura de las puertas

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el

compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte

superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la

luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y

la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los

desniveles atornillando o desatornillando las patas delanteras. Conexión eléctrica Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley; • el enchufe sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W); • la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V); • la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

∅ 3mm Descripción del aparato Panel de control

Luz testigo ALIMENTACIÓN Perilla de FUNCIONAMIENTO DEL REFRIGERADOR Botón SUPER COOL • Perilla FUNCIONAMIENTO DEL REFRIGERADOR para regular la temperatura del compartimiento refrigerador. es la temperatura óptima con bajo consumo. es la función holiday (ver Mantenimiento y cuidados). • Botón SUPER COOL (enfriamiento rápido) para disminuir velozmente la temperatura del compartimiento refrigerador. Cuando se presiona se enciende la luz testigo SUPER COOL (ver Puesta en funcionamiento y uso). • Luz testigo amarilla SUPER COOL (enfriamiento rápido): se enciende cuando se presiona el botón SUPER COOL. • Luz testigo verde ALIMENTACIÓN: se enciende cuando el aparato está conectado a la red de alimentación eléctrica. Perilla de FUNCIONAMIENTO DEL CONGELADOR • Botón SUPER FREEZE (congelamiento rápido) para congelar alimentos frescos. Cuando se presiona se enciende la luz testigo SUPER FREEZE (ver Puesta en funcionamiento y uso). • Luz testigo amarilla SUPER FREEZE (congelamiento rápido): se enciende cuando se presiona el botón SUPER FREEZE . • Perilla FUNCIONAMIENTO DEL CONGELADOR para regular la temperatura del compartimiento congelador. es la temperatura óptima con bajo consumo. apaga el aparato, incluido el refrigerador. ! Las luces testigo sirven también para indicar un anómalo aumento de temperatura en el compartimiento congelador (ver Anomalías y soluciones).

Descripción del aparato

Vista en conjunto Balconcito extraíble con tapa y con HUEVERA ESTANTE• Balconcito PORTALATAS* Balconcito extraíble PORTAOBJETOS• Compartimiento FRESH BOX* Recipiente FRUTA y VERDURA Cubeta de hielo Ice Care • Compartimiento CONGELAMIENTO y CONSERVACIÓN Cubeta de hielo Ice Care • Compartimiento CONSERVACIÓN PIE de regulación • La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos. Balconcito BOTELLAS Accesorios

completamentes. BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas

FRESH BOX*: para carne y pescado fresco. El compartimiento permite largos tiempos de conservación, hasta de una semana, gracias a la baja temperatura – la más fría del refrigerador – y a la puerta transparente que protege de fenómenos de oxidación y ennegrecimiento. Se puede utilizar también para “platos fríos”. WINE AREA*: se utiliza para colocar hasta tres botellas de vino (ver la figura). El aire circula libremente entre las botellas asegurando un rápido enfriamiento. Si no se utiliza, ciérrela para aumentar el espacio en el estante.

• Se encuentra solo en algunos modelos.

Puesta en funcionamiento y uso

Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato, limpie bien los compartimientos y los accesorios con agua tibia y bicarbonato. ! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL

2. Enchufe el aparato en la toma y verifique que se

encienda el piloto verde de ALIMENTACIÓN.

3. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR

hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

4. Gire la perilla de FUNCIONAMIENTO DEL

CONGELADOR hasta un valor medio y pulse el botón SUPER FREEZE (congelamiento rápido): se encenderá la luz testigo amarilla SUPER FREEZE. La misma se apagará cuando el congelador haya alcanzado la temperatura óptima: a partir de ese momento será posible introducir los alimentos. SiSistema de enfriamiento PURE WIND Es identificable por la presencia del dispositivo en la pared superior del compartimento frigorífico (ver la figura).

Wind Pure optimiza al máximo la circulación del aire, mejorando la eficiencia del evaporador y contribuyendo a alcanzar con mayor rapidez la temperatura adecuada dentro del frigorífico luego de su abertura. El aire ventilado (A) se enfría en contacto con la pared fría, mientras que el aire más caliente (B) se aspira (ver la figura).

La pared posterior se encuentra cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática). Utilizar el refrigerador en forma óptima • Para regular la temperatura utilice la perilla de FUNCIONAMIENTO DEL REFRIGERADOR (ver Descripción). • Pulse el botón SUPER COOL (enfriamiento rápido) para disminuir la temperatura en poco tiempo, por ejemplo cuando el compartimiento se llena después de una compra abundante. La función se desactiva automáticamente una vez transcurrido el tiempo necesario. • Introduzca sólo alimentos fríos o apenas tibios, nunca calientes (ver Precauciones y consejos). • Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos. • No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensado. Utilizar el congelador en forma óptima • Para regular la temperatura utilice la perilla de FUNCIONAMIENTO DEL CONGELADOR (ver Descripción). • No vuelva a congelar alimentos que se están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas). • Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los –18ºC y garantiza una mayor velocidad de congelación. • No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse. • La cantidad máxima diaria de alimentos por congelar está indicada en la placa de características ubicada en el compartimiento refrigerador abajo a la izquierda (por ejemplo: 4 Kg/24h). • Para congelar (si el congelar ya está en funcionamiento): - para pequeñas cantidades, inferiores a la indicada en la placa de características, pulse el botón SUPER FREEZE (congelamiento rápido) (encendido de la correspondiente luz testigo amarilla), introduzca los alimentos y cierre la puerta. La función se desactiva automáticamente después de 24 horas o cuando se alcanza la temperatura óptima (luz testigo apagada); - para grandes cantidades, superiores a la carga máxima indicada en la placa de características, mantenga presionado el botón SUPER FREEZE (congelamiento rápido) hasta que la luz testigo correspondiente comience a centellear. Después de 24 horas la luz testigo deja de centellear y se mantiene fija: introduzca los alimentos y cierre la puerta. Pasadas otras 24 horas, la función se desactivará automáticamente (luz testigo apagada). Cubeta de hielo ICE CARE. Su colocación en la parte superior de los cajones del freezer garantiza una mayor limpieza (el hielo no está en contacto con los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba.

Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX

WATER LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el

principio de vasos comunicantes (ver la figura).

4. Cierre el orificio con la tapa que se suministra con el

aparato y vuelva a colocar la cubeta.

5. Después de que se haya formado el hielo (tiempo mínimo:

8 horas aproximadamente) golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio. • Para obtener un mayor espacio en el compartimento congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras. ! Durante el congelamiento evite abrir la puerta. ! Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Mantenimiento y cuidados

Cortar la corriente eléctrica Función holiday Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica: Si se parte por un período de vacaciones, no es necesario apagar el aparato debido a que posee una función que permite, con bajo consumo eléctrico, mantener la temperatura del compartimiento refrigerador alrededor de los 15ºC (para proteger del calor maquillaje y cosméticos); la temperatura del congelador se debe fijar en el mínimo (1) indispensable para la conservación de los alimentos. Para activar la función: coloque la perilla de

1. coloque la perilla de FUNCIONAMIENTO DEL

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el normal funcionamiento es suficiente colocar la perilla de FUNCIONAMIENTO DEL CONGELADOR en el valor deseado. Para aislar el aparato proceda siguiendo los puntos 1 y 2. Limpiar el aparato • Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja embebida en agua tibia y bicarbonato de sodio o jabón neutro. No utilice solventes, productos abrasivos, lejía o amoníaco. • Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado. • La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media. Evitar la formación de moho y malos olores • El aparato está construido con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas. • Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

FUNCIONAMIENTO DEL REFRIGERADOR en Una doble señal sonora confirmará su activación; la desactivación se indica con una sola señal sonora. Descongelar el aparato ! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante. Descongelar el compartimiento refrigerador El refrigerador posee descongelamiento automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente. Descongelar el compartimiento congelador Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual: Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (15 W o 25 W).

1. el día anterior pulse el botón SUPER FREEZE (se

encenderá la luz testigo amarilla SUPER FREEZE) para enfriar ulteriormente los alimentos.

2. La función se desactiva automáticamente después de

24 horas o puede ser desactivada en cualquier momento pulsando de nuevo el botón SUPER FREEZE; a partir de ese momento, coloque la perilla

de FUNCIONAMIENTO DEL CONGELADOR en recordando que esta operación apagará también el refrigerador.

3. Envuelva los alimentos congelados en papel de

periódico y colóquelos en otro congelador o en un lugar fresco.

4. Deje la puerta abierta hasta que la escarcha se haya

derretido completamente; facilite la operación colocando en el compartimiento congelador recipientes con agua tibia.

5. Algunos aparatos poseen el SISTEMA DRAIN para

enviar el agua hacia el exterior: deje que el agua fluya recogiéndola en un recipiente (ver la figura). Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Este equipamiento es conforme con las siguientes Directivas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 2002/96/CE.. Seguridad general • El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda. • El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual. • El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas. • No toque el aparato estando descalzo o con las manos o pies mojados o húmedos. • No toque las piezas refrigerantes internas: podría quemarse o herirse. • No desenchufe el aparato tirando del cable sino sujetando el enchufe. • Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición (aparato apagado) para eliminar todo contacto eléctrico. • En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación. • En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante. • No introduzca en su boca cubitos apenas extraídos del congelador. • No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta. • Los embalajes no son juguetes para los niños.

Eliminación • Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados. • En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente • Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor. • Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía. • No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente. • No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica. • Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía. • Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento). Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. Anomalías: Posibles causas / Solución: La luz testigo verde de ALIMENTACIÓN no se enciende. • El enchufe no está introducido en el tomacorriente o no lo está suficientemente como para hacer contacto o bien en la casa no hay corriente. El motor no arranca. • El aparato posee un control que lo protege contra sobrecargas (ver Puesta en funcionamiento y uso). Las luces testigo están débilmente encendidas. • Desconecte el enchufe y vuelva a introducirlo en el tomacorriente después de haberlo girado sobre sí mismo. a) Suena la alarma. a) La puerta del refrigerador ha quedado abierta durante más de dos minutos. El sonido cesa cuando se cierra la puerta. O bien no se ha seguido el correcto procedimiento de apagado (ver Mantenimiento). b) El aparato señala un calentamiento excesivo del congelador. Se aconseja verificar el estado de los alimentos: podría ser necesario desecharlos. c) El aparato señala un calentamiento peligroso del congelador: los alimentos deben ser desechados. b) Suena la alarma y centellean las dos luces testigo amarillas. c) Suena la alarma y centellean las dos luces testigo amarillas y la verde. Calentamiento excesivo + señal sonora Calentamiento peligroso + señal sonora b/c) En ambos casos el congelador se mantendrá a una temperatura de alrededor de 0ºC para no recongelar los alimentos. Para apagar la señal sonora: abra y cierre la puerta del refrigerador. Para restablecer el funcionamiento normal: lleve la perilla de FUNCIONAMIENTO DEL CONGELADOR hasta la posición (apagado) y vuelva a encender el aparato. El piloto verde de ALIMENTACIÓN centellea. • El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica. El refrigerador y el congelador enfrían poco. • Las puertas no cierran bien o las juntas están dañadas. • Las puertas se abren demasiado frecuentemente. • Las perillas de FUNCIONAMIENTO no están en la posición correcta (ver Descripción). • El refrigerador o el congelador se han llenado excesivamente. En el refrigerador los alimentos se congelan. • La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posición correcta (ver Descripción). • Los alimentos están en contacto con la pared posterior. El motor funciona continuamente. • Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigo amarilla SUPER FREEZE está encendida o centelleante (ver Desc.). • La puerta no está bien cerrada o se abre continuamente. • La temperatura del ambiente externo es muy alta. • El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento). El ventilador PURE WIND no gira. • El sistema PURE WIND se activa automáticamente sólo cuando es necesario restablecer las condiciones óptimas en el interior del compartimento frigorífico. El aparato hace mucho ruido. • El aparato no fue instalado en un lugar bien plano (ver Instalación). • El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos. • El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. La temperatura de algunas partes externas del frigorífico es elevada. • Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto. En el fondo del refrigerador hay agua. • El orificio de descarga del agua está obturado (ver Mantenimiento).

Asistencia Antes de llamar al Servicio de Asistencia Técnica: • Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones). • Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al Centro de Asistencia Técnico más cercano. modelo número de serie

Comunique: • el tipo de anomalía • el modelo de la máquina (Mod.) • el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda. Mod. RG 2330

220 - 240 V-

50 Hz Cod. 150 W No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.

Indicador luminoso de SUPER COOL Tecla de SUPER COOL Indicador luminoso de SUPER FREEZE Interromper a corrente eléctrica Função Holiday + aviso acústico número de série
