KOELVRIESCOMBINATIE RCB 31 AA - Frigorífico-congelador SCHOLTES - Manual de utilização gratuito

Tipo de produto	Combinado frigorífico-congelador
Marca	SCHOLTES
Modelo	RCB 31 AA
Tensão de alimentação	220-240 V
Potência máxima	150 W
Capacidade de congelação	4 kg/24h
Regulação de temperatura	Termóstato mecânico (posição intermédia recomendada)
Iluminação interior	LED (substituição por assistência técnica)
Sistema de arrefecimento	Ventilador AIR com circulação de ar otimizada
Tecnologia Active Oxigen	Emissão de ozono antibacteriano para reduzir odores
Função Super Freeze	Sim, arrefecimento intensivo para congelação rápida
Prateleiras	Amovíveis e ajustáveis em altura
Gaveta de legumes	Sim
Zona Food Care	Compartimento para carne e peixe (temperatura baixa)
Caixa Fresh	Caixa para queijos e enchidos
Indicador de temperatura	Sim, mostra OK na zona mais fria
Descongelação do frigorífico	Automática (água evacuada por orifício)
Descongelação do congelador	Manual (quando gelo > 5 mm)
Normas de segurança	CE (Diretivas 73/23/CEE, 89/336/CEE, 2002/96/CE)
Utilização	Doméstico, não profissional

Perguntas frequentes - KOELVRIESCOMBINATIE RCB 31 AA SCHOLTES

O que fazer se a iluminação interior não acender?

Verifique se a ficha está bem ligada e se não há corte de energia. Se o problema persistir, contacte o serviço pós-venda para substituição da lâmpada LED.

Como regular a temperatura do frigorífico?

Use o botão de regulação da temperatura localizado no interior. A posição intermédia é recomendada. Rode para o símbolo de frio para arrefecer mais.

Porque é que os alimentos congelam no frigorífico?

Isto pode ser devido a uma regulação muito fria ou se os alimentos tocam na parede traseira. Regule o termóstato para uma posição menos fria e verifique se os alimentos não bloqueiam a circulação de ar.

Como ativar a função Super Freeze?

Prima o interruptor Super Freeze para ativar o arrefecimento intensivo. Recomenda-se usá-lo ao introduzir alimentos frescos para congelar. Desative-o após 24 horas para poupar energia.

O que fazer em caso de corte de energia?

Evite abrir a porta do congelador. Os alimentos congelados permanecem frios durante 9 a 14 horas aproximadamente. Para o frigorífico, a conservação é mais curta.

Como limpar o aparelho?

Use uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Não use solventes, produtos abrasivos ou lixívia. Seque cuidadosamente.

Porque é que há água no fundo do frigorífico?

O orifício de drenagem da água de descongelação está provavelmente entupido. Limpe-o periodicamente com um cotonete ou palito para permitir que a água escorra normalmente.

Como descongelar o congelador?

Coloque o termóstato em OFF, embrulhe os alimentos congelados em papel e coloque-os num local fresco. Deixe a porta aberta até o gelo derreter. Não use objetos pontiagudos.

O que fazer se o motor funciona continuamente?

Verifique se a porta está bem fechada, se a temperatura ambiente não está muito alta e se o gelo não excede 2-3 mm. Um consumo excessivo também pode ser devido a abertura frequente.

Como usar a função Active Oxigen?

Prima o botão localizado na tampa do dispositivo no frigorífico. Uma luz verde indica emissão de ozono, uma luz azul indica ciclo de repouso. Esta função reduz bactérias e maus odores.

MANUAL DE UTILIZADOR KOELVRIESCOMBINATIE RCB 31 AA SCHOLTES

Instruções para a'utilisation

Instruções para a'utilisation, 2

Assistência, 5

Descrição do aparecido, 9

Instalacao, 35

Manutenção eeguardados, 37

Precauções e conselho, 37

Anomalias e soluções, 38

Polski

Instrukcja obstugi

LODÖWKO - ZAMRAZARKA

Spis tresci

Antes de contactar a Assistência Tecnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os 控ulos, o aparecido não funciona e o inveniente detectado continuar, contactar o Centro de Assistência mais proxies.

Comunique:

Estas informacoes encontrar-se na placar de identificacao situada no compartmento frigorico embaixo a esquerda.

Nunca recorrer a的技术icos não autorizados eburger sempre a instalacao de peças sobresselentes nao originais para reposicao.

PL

Serwis Techniczny

Descrição do aparecido

Visão geral

Estas instruções sobre autilização sào vázidas para varios modelos, portanto é possivel que na figura Hajao pormenores differsentes do aparelho que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguients.

1 Compartmento para CONSERVACAO*
2 Compartimento para CONGELAÇAO e CONSERVACAO
3 Gaveta para FRUTAS e HORTALICAS *
4 Caixa FROID PLUS para CARNE e QUAIJO *
5 WINE RACK
6 PRATELEIRA .
7 LÁMPADA (veja a Manutenção) *
8 Prateleira extraível da porta VAO PARAGUARDAR OBJECTOS
9 Prateleira para GARRAFAS
10 FRESH BOX *
11 OXY TECH
12 AIR
13 Manipulo para a REGULAÇÃO DA TEMPERATURA
14 SUPER FREEZE*

• Variaveis em número e/ou na posicao, presente somente em algunos modelos.

PL

Opis urzadzenia

Widok ogólny

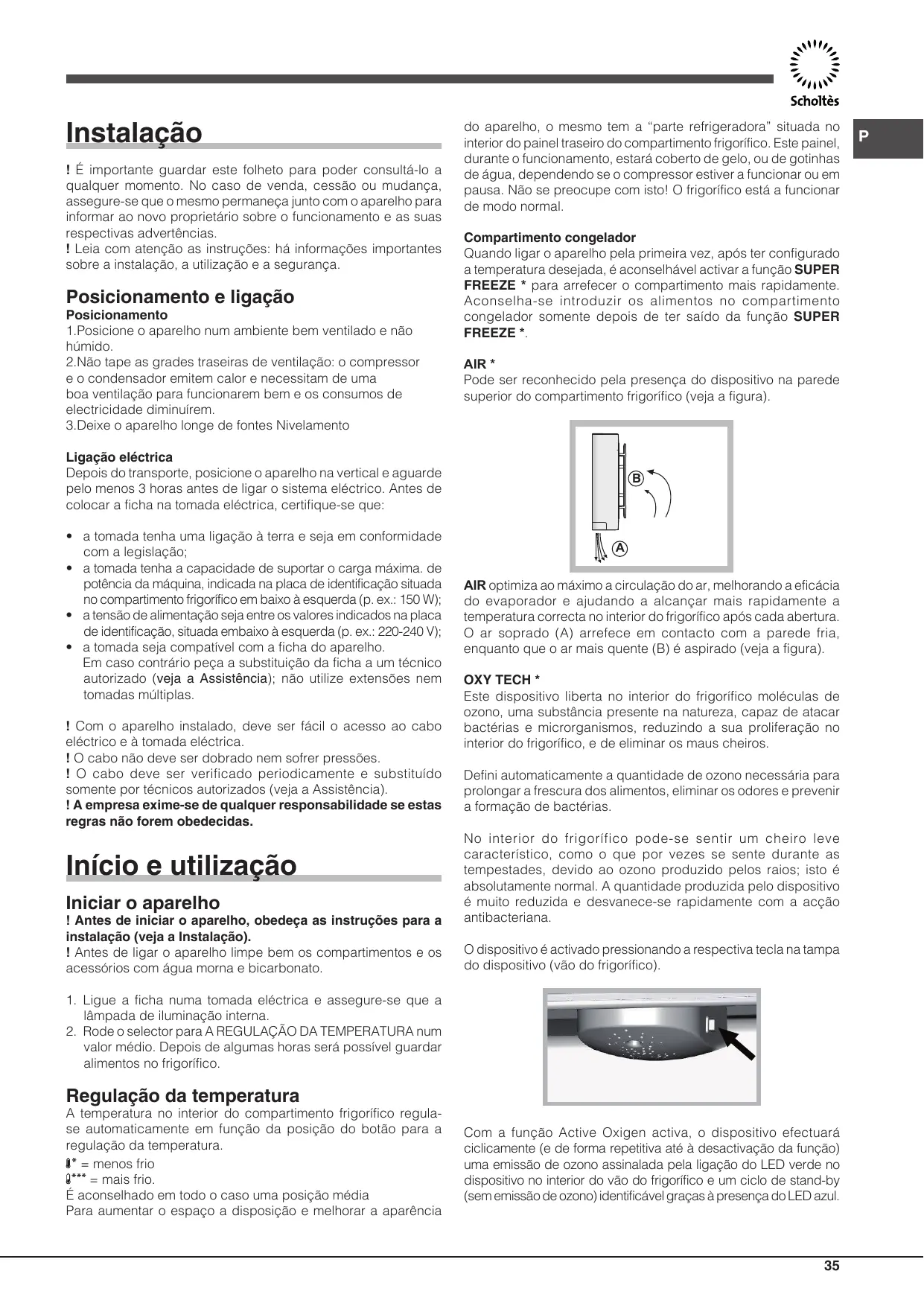

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vend,cessão ou mudança, assegure-se que o mesmo permança jinto com o aparelho para informar ao novo proprietário sobre o funct ionamento e as suas respectivas advertências.
! Leia com atençao as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

Posicionamento e ligação

Posicionamento

1. Posicao o aparecido num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para functionarem bem e os consumos de electricidade diminuírem.
   3.Deixe o aparelho longe de fontes Nivelamento

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar oSYSTEMe eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legisização;
• a tomada tenha a capacidade de suportar o cargo maior, de potência da boa, indica na placac de identificacao situada no compartmento frigorico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação está entre os valués indicados na placá de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compativel com a ficha do aparelho. Em caso contrárioça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensões nem tomadas multiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eletrico e a tomada eletrica.
! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo deve ser verificado periodicamente e substituido somente por技术和 autorizados (veja a Assistência).
! A Empresa exime-se de qualquer responsabilitadse se estas regras nao forem obedecidas.

Inicio e uso

Iniciar o aparelho

! Antes de iniciar o aparecido, obedeça as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartmentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada eletrica e assegure-se que a lâmpada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas sera possível guardar alimentos no frigorífico.

RegULAÇÃO da temperatura

A temperatura no interior do compartmento frigorico regula-se automaticamente em funcao da posicao do botao para a regulação da temperatura.
量 ^ 生 =menosfrio
品 ^ 是 是 mais frio.
É aconselhado em todo o caso uma posicao média

Paraacularo espaçoadoisposiçoemelhoraraparência

do aparelho, o mesmo tem a “parte refrigeradora” situada no interior do painei traseiro do compartmento frigorífico. Este painei, durante o funct ionamento, está coberto de gelo, ou de gotinhas de agua, dependendo se o compressor estiver a funciona ou em pausa. Não se preocupe com isto! O frigorífico está a funciona de modo normal.

Compartmento congelador

Quando ligar o aparelho pela primaira vez, après ter configurado a temperatura desejada, é aconselhável activar a função SUPER

FREEZE * para arrrefecer o compartmento mais rapidamente.
AconseHla-se introduzir os alimentos no compartmento
congelador somente(before saido da funcao SUPER FREEZE*.

AIR*

Pode ser reconhecido pela presença do disposicao na parede superior do compartmento frigorifico (veja a figura).

AIR optimiza ao máximo a circulacao do ar, melhorando a eficacia do evaporador e aidando a alcancar mais rapidamente a temperatura correcta no interior do frigorifico antes cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, quando que o ar mais quente (B) é aspirado (veja a figura).

OXY TECH*

Este dispositivo liberta no interior do frigorífico moleções de ozono, uma substança presente na natureza, capaz de atacar bacteriarias e microrismos, reduzindo a sua proliferação no interior do frigorífico, e de eliminar os maus cheiros.

Defini automaticamente a quantidade de ozono necessaria para prolongar a frescura dos alimentos, eliminar os odores epreventir a formação de bacteriias.

No interior do frigorífico pode-se sentir um cheiro leve caractéristico, como o que por vezes se sente durante as tempestades, devido ao ozono produzidoiros raios;isto é absolutamente normal. A quantidade produzida pelo dispositivo é muito reduzida e desvance-se rapidamente com a acção antibacteriana.

O dispositivo é activado pressionando a responsiva tecla na tampa do dispositivo (vão do frigorífico).

Com a funcão Active Oxigen activa, o dispositivo efectuárciclicamente (e de forma repetitiva até à desactivação da funcção)uma emissão de ozono assinalada pela ligaçao do LED verde nodispositivo no interior do vao do frigorífico e um ciclo de stand-bysem emissao de ozono) identificavel gratas à presenca do LED azul.

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de A REGULAÇÃO DA TEMPERATURA (veja a Descrição).
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guarde liquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

PRATELEIRAS: vidro ou de grade. Podem ser extraidas e tém alta regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a alta não é necessárioOOTRAR a prateleira

FRESH BOX*

É o novo recipienté idealizzato para conservar various alimentos durante longos periodos (por exemple, queijo e enchidos). Caso não sera necessario, pode ser retirado de forma pratica do frigorífico. Se presente, o dispositorio porta-garrafas pode permitir poupar espaço colocando a Fresh Box directamente no interior.

FOOD CARE ZONE*

Zona dedicada à conservação de alimentos frescos como carne e peixe. Gracias à baixa temperatura no interior do compartmento, a Food Care Zone permite prolongar os tempos de conservação por até uma semana a mais.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorifico.

1. Verifique se no indicator está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer aografia OK significica que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posão mais alta (más fria) eagate aproximamente 10 h. às a temperatura estabilizar-se.

2. Verifique novamente o indicator: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta freqüentemente, é normal que o indicator não estéja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta.

3. Variaveis em número e/ou na posicao, presente somente em algunos modelos.

LED*

A nova iluminação com duplo led, gratas à sua intensa luz difusa, permite uma clara visão de cada alimento, sem zonas de sombra. Caso está necessário substituir os leds, contacte o Servço de Assistência Tecnica.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados;"These alimentos devem ser cozidos para ser consumados (dento de 24 horas).
• Os alimentos frescos a serem conglomerados não devem ser colocados encostados nos já conglomerados; mas devem ser guardados no compartmento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de conglomeração.
• Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade Tmaxa diaria de alimentos a ser congelada é indica na placac de identificacao, situada no compartmento frigorico, embaixo à esquerda (por exemple: Kg/24h 4).

! Durante a congregação eviteAbrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador:女方 maneira os alimentos congelados em casa ou industriais não sofração alterações durante aproximamente 9 ~ 14 horas.

O botão "Super Freeze" activa a refrigeração intensiva, que permite atingir rapidamente a temperatura pretendeda. quando os alimentos frescos estiverem congelados, colocar o interruptor novamente na posicao OFF. ATENÇA: para poupar energia, assegurar-se de que o interruptor é desligado antes 24 horas.

Manutenção eeguardados

Durante as operações de limpeza e manutenção é necessário isolar o aparecido da rede electrica:

Não é suficiente colocar os.selectores de regulacao da temperatura na posicao OFF (aparelho desligado)para eliminar todos os contactos electricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empecgue solventes, abrasivos,água de javel nem amôniao.
• Os acessórios removeríves podem ser colocados de molho em água quente e fazer ou detergente para pratos. Enxaguae-os e enxugue-os com cuidado.
• Na parte deTRS do aparelho tends a acumular-se poeira, que pode ser eliminada,(before desligado o aparelho e retirado a ficha da tomada eletrica,utilizando delicadamente

o bocal comprido de um aspirador de po, regulado numa potencia media.

Evite bolor e maus cheiros

• Este aparecido foi fabricado com materiais higiénicos que não transmits odores. Para fazer esta CHARACTERística é necessário os alimentos serem sempre protegidos e bem fechados. Isto también evitaria a formação de manchas.
• Se for deleivar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeca as seguiates instruções.

Não accelerò o processo com meios ou utensílos differsentes da espátula fornecida, porque poderá danificar o circuito refrigerante.

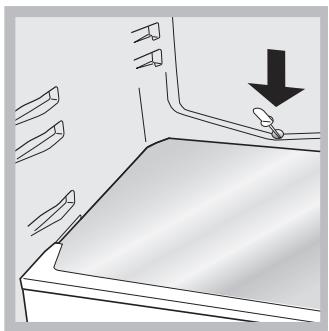

Descongelar o compartmento frigorifico

Este frigorífico é equipado com degelo automatístico: a água derretida é conduczida para a parte traseira atraves de um furo de descarga (veja a figura)这其中a parte do furo de produzido pelo compressor evaporada-se. Aunjica intervenção a ser realizada periodically consiste na limpeza do furo de descarga para a água poder defluar desimpedida.

Descongelar o compartmento congelador

Se a camada de gelo for superior a 5mm . sera necessario discongelar manualmente:

1.Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posicao OFF
2. Envolva os alimentos congelados industriamente ou em casa com folhas de papel e guarde-os num sítio fresco.
3.Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação colque recipientes com água morna dentro do compartmento congelador.
4.Limpe e enxugue o compartmento congelador com cuidado antes ligar novamente o aparelho.

Substituição da lâmpada *

Para substituir a lampada de iluminação do compartmento frigorífico, deslige a ficha da tomada de corrente. Obeixa as seguições instruções. Para obter aço à lampada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à指示a na proteção.

• Variaveis em número e/ou na posicao, presente somente em eles modelos.

Precauções e conselhos

! Este aparecido foi个项目 e fabricado em conformidade com as regras internacionais de segurar. Estas advertencias são fornecidas para razões de segurar e devem ser lidas com atençao.

Esta aparelhagem é em conformidade com a segunte Direcitas da Comunidade Europeia:
- 73/23/CEE do 19/02/73 (Baixa Tensão) e successivas modificações; - 89/336/CEE do 03/05/89 (Compatibilitadé Electromagnética) e successivas modificações.

Segurarca geral

• Este aparecido foi concebido para uma utilização de tipo não profissional, no àsbito de uma morada.
• Este aparecido deve ser utilizado somente por pessoas adultas, para conservar eCongelar alimentos,segundo as instruçõespresentadas neste folheto.
• Este aparecido não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixa-lo exposto à chuva e temporais.
• Não toque neste aparecido com os pés descalços nem com as mãos ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eletrico para desligar a ficha da tomada, mas peguePGA.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posicao OFF (aparelho desligado) para eliminar todos os contactos electricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• Não utilize, no interior dos compartments para guardar alimentos congelados, utensílicos cortantes e pontiagudos ou dispositivos electricos se não foram do tipo recomendado pelo construtor.
• Não coloque na Boca cubos de gelo assim que osOOTRAR do congelador.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou sem conheicao, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segurar. As criançasdeeriam ser viigiadas para fazer que brinquem com o aparecido.
• Os embalagens não são brinquados para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos electricos e electrónicos (RAEE), prévê que os electrodométricos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os aparelhos desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impeder potecções danos para a Saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por

forma a recordar a obligatoriedade de recolha separada. Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacaoreferente ao local apropriadonoonde devem depositar os electrodomesticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa acos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ouutar alimentos, abra as portas deste aparelho o mais rapidamente possivel. Cada vez queAbrir as portas causa um notavel gasto de energia.
• Não encha este aparecido com alimentos demais: p a r a uma boa conservação, o frio delve poder circular livrente. Se impedir-se a circulacao, o compressor funcionala continuamente.
• Não coloque dentro alimentos quentes:aculará atemperatura interna forçando o compressor a funciona muito, com grande desperência de energia elétrica.
• Descongele este aparecido quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais dificí a transmissão do frio aos alimentos e aumento o consumo de energia.

Anomalias e soluções

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da mesma lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições está estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa
• O frigorífico ou o congelador foram enchidos demais.
• A temperatura ambiente de trabajo do produit é inferior a 14^gC .

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa.
• Os alimentos está encostados na parede traseira.

A ventoinha AIR não gira.

• A porta do frigorífico está aberta.
• O Sistema AIR activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartmento frigorífico.

O motor está a funciona continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).

O aparelho está a fazer ruido.

• O aparecido não foi instalado bem plano (veja a Instalação).
• O aparecido foi instalado entre eles ou objectos que vibram e emitem ruidos.
• O gás refrigerante interno produz um ruido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algunos partes externas do frigorífico é elevada.

• As temperatas elevadas são necessarias para fazer a formação de condensa em particulares zones do produto.

A parede noargo da celsa frigorifica apresenta gelo ou gotas de agua

• Trata-se do normal funciona do produits.

No的资金 do frigorífico há lágua.

• O furo de descarga da agua está entupido (veja a Manutenção).

Instalacja
