| Tipo de produto | Coifa decorativa de cozinha |
| Marca | Siemens |
| Modelo | LC86971 |
| Largura (cm) | 90 |
| Profundidade (cm) | 50 |
| Altura (cm) | 60 - 110 (telescópica) |
| Peso líquido (kg) | 15 |
| Alimentação elétrica | 220-240 V, 50 Hz |
| Potência do motor (W) | 250 |
| Fluxo de ar máx. (m³/h) | 650 |
| Nível sonoro máx. (dB) | 55 |
| Número de velocidades | 3 + intensivo |
| Tipo de iluminação | LED (2 x 3 W) |
| Tipo de filtro | Filtro de gordura metálico (lavável) + Filtro de carvão (opcional) |
| Sistema de comando | Eletrônico tátil |
| Funções especiais | Desligamento programado, funcionamento por recirculação ou exaustão |
| Limpeza e manutenção | Filtro metálico lavável na máquina de lavar louça, filtro de carvão a substituir a cada 6 meses |
| Indicador de saturação | Sim (para filtro metálico e carvão) |
| Classe energética | A+ |
| Classe de eficiência de exaustão | A |
| Classe de eficiência de filtragem | B |
| Classe de eficiência de iluminação | A |
| Segurança | Desligamento automático em caso de superaquecimento, segurança infantil (por bloqueio) |
| Peças de reposição e reparabilidade | Filtros, lâmpadas, controle remoto disponíveis; reparabilidade garantida (índice 7,5/10) |
Perguntas frequentes - LC86971 SIEMENS
Perguntas dos utilizadores sobre LC86971 SIEMENS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor em formato PDF gratuitamente! Encontre o seu manual LC86971 - SIEMENS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LC86971 da marca SIEMENS.
MANUAL DE UTILIZADOR LC86971 SIEMENS
Descrição do aparelho
Tipos de funcionamento
Funcionamento com exaustão:
☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ☐ O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. A cozinha mantém-se livre de gorduras e cheiros.
Tipos de funcionamento
Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.
Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.
Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.
Para a condução do ar da exaustão, devem ser observadas as normas legais.
Antes da primeira utilização
Indicações importantes:
□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É, por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.
Este exaustor corresponde às normas de segurança para este tipo de aparelhos.
As reparações só devem ser efectuadas por pessoal especializado.
Reparações inadequadas podem acarretar perigos vários para o utilizador.
□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço. Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.
☐ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.
⚠ Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento. ⚠️ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico. ⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem). ⚠️ O exaustor só deve funcionar com as lâmpadas colocadas. ⚠ As lâmpadas fundidas devem ser imediatamente substituídas, para evitar a sobrecarga das outras lâmpadas. ⚠️ O exaustor não deve funcionar sem o filtro de gordura. ⚠ Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.
Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.
⚠ Não flamejar alimentos por baixo do exaustor.
! Perigo de incêndio do filtro de gordura, devido à subida da chama.
⚠️ O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).
Placas de cozinhar a gás / fogões a gás
Os queimadores a gás devem ser sempre utilizados de forma correcta.
Importante:
As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.
Devido ao grande desenvolvimento de calor provocado pela chama de gás aberta, o exaustor pode ficar danificado.
Anomalias
Se na indicação aparecer um ≡ ou um ∑:
□ Ver o capítulo “Filtros e Manutenção”.
Se não for possível utilizar o exaustor:
☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.
Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos.
(Ver índice em anexo).
Quando recorrer aos Serviços Técnicos indique por favor:
Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.
Comandos do exaustor
Os vapores da cozinha são eliminados de forma mais eficaz:
□ se o exaustor for ligado no início do cozinhado. □ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.
Funcionamento do exaustor com desligar automático
Exaustor ligado e comutação para fase mais potente
Indicação de nível de exaustão
Comutação para fase menos potente
Exaustor desligado
Iluminação
Sinal acústico:
Premindo qualquer tecla, soa um sinal de confirmação.
Desligar o sinal acústico:
Premir, simultaneamente, as teclas 0 e + até que, passados cerca de 3 seg, se ouça um sinal.
Ligar o sinal acústico:
Regulação da fase de exaustão pretendida:
Premir a tecla +. O exaustor comuta para a fase imediatamente superior.
Premir a tecla –. O exaustor comuta para a fase imediatamente inferior.
Desligar o exaustor:
Premir a tecla 0.
A indicação 7 apaga-se, passado pouco tempo.
Ou:
□ Premir a tecla – até que o desligue.
A indicação □ apaga-se, passado pouco tempo.
Fase intensiva:
Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.
□ Premir a tecla + até que a indicação fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase 2.
Funcionamento do exaustor com descomutação automática:
□ Premir a tecla
O exaustor funciona durante 10 minutos na fase e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.
Iluminação:
□ Premir, por breves instantes, a tecla ⚙, para ligar e desligar.
A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.
□ Regulação da luminosidade:
Manter premida a tecla até obter a luminosidade pretendida.
Ligação automática da iluminação, por ex. através de um relógio temporizador:
A turbina e a iluminação têm que estar desligadas.
Ligar:
Premir, simultaneamente, as teclas - e →l.
☐ Passados cerca de 3 seg., a iluminação liga, para confirmação.
Desligar:
Repetir a operação, com a iluminação ligada.
☐ Passados cerca de 3 seg., a iluminação desliga, para confirmação.
Filtros e manutenção
Filtro de gordura:
Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.
A malha do filtro é de metal não inflamável.
Atenção:
Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.
Importante:
A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.
Indicação de saturação:
Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 10 segundos e a indicação = está iluminada.
Neste caso os filtros devem ser imediatamente limpos.
A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo pode verificar-se uma ligeira alteração na cor dos filtros.
Importante:
Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outra loiça.
Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxugá-los e secá-los bem.
Desmontar e montar os filtros metálicos:
Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.
- Rodar os dois trincos junto ao filtro de gordura e dobrar o filtro.
- Limpar os filtros metálicos.
- Recolocar os filtros lavados.
- Apagar a indicação ≡.
□ Premir a tecla 0.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.
☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim o perigo de incêndios e o mau funcionamento do aparelho. Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. ☐ Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. □ Não utilizar produtos ácidos ou escovas rijas. ☐ Nota: Não aplicar álcool sobre as superfícies sintéticas, pois isto pode provocar manchas.
Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.
⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.
Não aplicar, nas teclas de comando, produtos para limpeza de inox.
Superfícies de aço inox:
□ Utilizar um produto para inox suave e não abrasivo. □ Limpar apenas no sentido do polimento.
As superfícies de inox não devem ser limpas com produtos abrasivos ou com teor de soda, ácidos ou cloretos.
Superfícies de alumínio e material sintético:
□ Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com microfibras. ☐ Não utilizar panos secos. □ Utilizar um produto suave para limpar janelas. □ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. ☐ Não utilizar produtos abrasivos.
Substituição das lâmpadas
- Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis. ⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo depois de ligadas, há perigo de queimaduras.
- Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.
Atenção; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.
- Voltar a encaixar o aro da lâmpada.
- Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.
Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.
Indicações Importantes
⚠️ Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.
⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.
⚠️ Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
Instruções adicionais para placas a gás:
⚠️ Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).
⚠ Têm que ser respeitadas as instruções e as normas de instalação do fabricante.
⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.
⚠️ A montagem do exaustor sobre placas a gás só é permitida com uma distância mínima de 650 mm, ver Fig. 1. – se não forem ultrapassadas as seguintes cargas térmicas (Hs):
Fogões a gás
□ Placas de Vitrocerâmica
As indicações relativas à carga máxima nominal não se aplicam a placas vitrocerâmicas a gás fechadas, Observar rigorosamente as indicações do fabricante.
□ Fogões para combustíveis sólidos
Vigoram, igualmente, as cargas térmicas nominais máximas e a distância mínima, tal como nos fogões a gás.
⚠ A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.
⚠️ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.
Funcionamento com exaustão
O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.
A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.
Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil).
Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.
Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.
Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.
Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.
Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.
Antes da montagem
Potência optimizada do exaustor:
□ Tubo de exaustão curto e com o interior liso.
□ Número mínimo possível de curvas.
□ Utilizar o diâmetro máximo possível do tubo e fazer as curvas tão abertas quanto possível.
A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.
□ Tubos circulares:
Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm
Canais planos têm que ter uma secção equivalente ao diâmetro dos tubos.
Eles não devem ter nenhum desvio muito pronunciado.
∅ 120 mm ca. 113 cm²
∅ 150 mm ca. 177 cm²
Se os diâmetros dos tubos apresentarem diferenças:
Deverão ser aplicadas cintas de vedação.
No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.
Ligação do tubo de exaustão ∅ 150 mm:
Fixar o tubo de exaustão directamente na tubuladura de ar.
Ligação do tubo de exaustão ∅ 120 mm:
Montar a redução no bocal de admissão de ar, fazer dois furos de ∅ 3 mm e aparafusar.
Fixar o tubo de exaustão na redução.
Preparação da parede
A parede tem que ser plana e vertical.
Tem que ser prevista uma fixação segura das buchas.
Peso:
24 kg.
Reservamo-nos o direito a alterações técnicas no âmbito do desenvolvimento técnico.
O exaustor só deve ser ligado a uma tomada com protecção de terra instalada de acordo com as normas em vigor. A tomada com protecção de terra deve ser instalada directamente por trás do revestimento da chaminé.
Elas encontram-se na chapa de características, no interior do aparelho, depois de retirado o filtro.
⚠ Em caso de reparações desligar completamente o exaustor da corrente eléctrica.
Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessária uma ligação fixa:
O exaustor só pode ser ligado à corrente por um instalador credenciado pela empresa distribuídora de electricidade.
Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Destes fazem parte os interruptores LS e protecções.
Este exaustor corresponde às normas da EU sobre protecção antiparasitária.

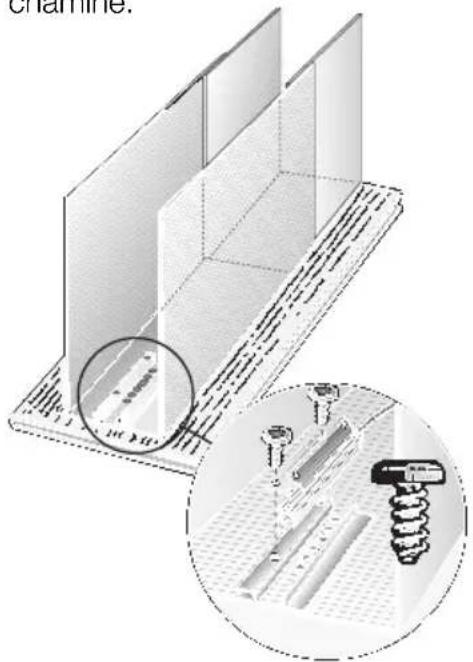

Montagem Ligação eléctrica
O exaustor foi previsto para montagem numa parede da cozinha.
- Retirar o filtro de gorduras. (Ver instruções de serviço).
- Colocar o cartão da embalagem sobre a bancada, para protecção da mesma.
- Desenhar uma linha na parede que venha do teto até ao canto inferior do exaustor.
- Com a ajuda do molde, marcar na parede as posições para os parafusos e desenhar, também, o contorno da área de suspensão, para que esta seja mais fácil.
⚠ Ter em atenção a distância mínima da placa de cozinhar até ao exaustor, de 550 mm, para discos elétricos, ou de 650 mm para queimadores a gás. O canto inferior do gabarito corresponde ao bordo inferior do exaustor. 5. Fazer 3 furos para o exaustor e 2 furos para o ângulo de fixação φ 8 mm e introduzir as buchas de modo a que fiquem à face com a parede.
mín. 550 Elétrico mín. 650 Gás
Nota: Tome em atenção a eventual montagem de acessórios especiais.
- Aparafusar o ângulo superior e os dois ângulos inferiores de fixação.
- Pendurar o exaustor. Regular a altura e a posição horizontal com os parafusos de ajuste.
⚠ A proteção de vidro não pode encostar à parede.
- Aparafusar o parafuso inferior (parafuso sextavado).
⚠ Se, ao aparafusar, for feita pressão na proteção de vidro, este pode-se quebrar.
- Introduzir o revestimento superior da chaminé no revestimento inferior.
⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando o gabarito de montagem, por exemplo, como proteção sobre o canto do revestimento inferior.
- Fazer a ligação do tubo.
- Colocar o revestimento da chaminé com a parte da frente sobre o cartão da embalagem e aparafusar o painel de comandos no revestimento da chaminé.
- Assentar com precaução o revestimento da chaminé. Fazer a ligação eléctrica à rede e testar o funcionamento do exaustor.
- Fixar o cabo do painel de comandos nos grampos do revestimento da chaminé e no exaustor.
- Introduzir o revestimento completo da chaminé, em posição inclinada, na protecção de vidro e empurrar para baixo.
- Puxar, cuidadosamente, o revestimento superior da chaminé para cima e, com 2 parafusos, aparafusá-lo lateralmente, no ângulo de fixação.
- Voltar a montar o filtro de gordura (ver instruções de serviço).
- DESCRIÇÃO DO APARELHO
- TIPOS DE FUNCIONAMENTO
- FUNCIONAMENTO COM EXAUSTÃO
- ANTES DA PRIMEIRA UTILIZAÇÃO
- INDICAÇÕES IMPORTANTES
- REPARAÇÕES INADEQUADAS PODEM ACARRETAR PERIGOS VÁRIOS PARA O UTILIZADOR
- PLACAS DE COZINHAR A GÁS / FOGÕES A GÁS
- IMPORTANTE
- ANOMALIAS
- SE NÃO FOR POSSÍVEL UTILIZAR O EXAUSTOR
- COMANDOS DO EXAUSTOR
- SINAL ACÚSTICO
- DESLIGAR O SINAL ACÚSTICO
- LIGAR O SINAL ACÚSTICO
- REGULAÇÃO DA FASE DE EXAUSTÃO PRETENDIDA
- DESLIGAR O EXAUSTOR
- FASE INTENSIVA
- FUNCIONAMENTO DO EXAUSTOR COM DESCOMUTAÇÃO AUTOMÁTICA
- ILUMINAÇÃO
- LIGAÇÃO AUTOMÁTICA DA ILUMINAÇÃO, POR EX. ATRAVÉS DE UM RELÓGIO TEMPORIZADOR
- LIGAR
- DESLIGAR
- FILTROS E MANUTENÇÃO
- FILTRO DE GORDURA
- ATENÇÃO
- INDICAÇÃO DE SATURAÇÃO
- DESMONTAR E MONTAR OS FILTROS METÁLICOS
- LIMPEZA E MANUTENÇÃO
- DESLIGAR O EXAUSTOR DA CORRENTE, DESLIGANDO A FICHA DA TOMADA, O FUSÍVEL OU O DISJUNTOR
- SUPERFÍCIES DE AÇO INOX
- SUPERFÍCIES DE ALUMÍNIO E MATERIAL SINTÉTICO
- SUBSTITUIÇÃO DAS LÂMPADAS
- INSTRUÇÕES ADICIONAIS PARA PLACAS A GÁS
- ANTES DA MONTAGEM
- POTÊNCIA OPTIMIZADA DO EXAUSTOR
- LIGAÇÃO DO TUBO DE EXAUSTÃO ∅ 150 MM
- LIGAÇÃO DO TUBO DE EXAUSTÃO ∅ 120 MM
- PREPARAÇÃO DA PAREDE
- PESO
- NO CASO DE SER NECESSÁRIA UMA LIGAÇÃO FIXA
- MONTAGEM LIGAÇÃO ELÉCTRICA
Marca : SIEMENS
Modelo : LC86971
Categoria : Exaustor
