LC86971 - Liesituuletin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Koristeellinen liesituuletin
Merkki	Siemens
Malli	LC86971
Leveys (cm)	90
Syvyys (cm)	50
Korkeus (cm)	60 - 110 (teleskooppinen)
Nettopaino (kg)	15
Sähkönsyöttö	220-240 V, 50 Hz
Moottorin teho (W)	250
Maksimi ilmavirta (m³/h)	650
Maksimi äänitaso (dB)	55
Nopeuksien lukumäärä	3 + tehostus
Valaistustyyppi	LED (2 x 3 W)
Suodatintyyppi	Metallinen rasvasuodatin (pestävä) + Hiilisuodatin (valinnainen)
Ohjausjärjestelmä	Kosketuselektroniikka
Erikoistoiminnot	Ajastettu sammutus, kierrätys- tai poistoilmakäyttö
Puhdistus ja huolto	Metallisuodatin pestävä astianpesukoneessa, hiilisuodatin vaihdettava 6 kuukauden välein
Kyllästymisen ilmaisin	Kyllä (metalli- ja hiilisuodattimelle)
Energialuokka	A+
Poistotehokkuusluokka	A
Suodatustehokkuusluokka	B
Valaistustehokkuusluokka	A
Turvallisuus	Automaattinen sammutus ylikuumenemisen sattuessa, lapsilukko (lukitsemalla)
Varaosat ja korjattavuus	Suodattimet, lamput, kaukosäädin saatavilla; korjattavuus taattu (indeksi 7.5/10)

Usein kysytyt kysymykset - LC86971 SIEMENS

Kuinka asentaa Siemens LC86971 liesituuletin?

Asennus on annettava ammattilaisen tehtäväksi. Noudata vähimmäisetäisyyksiä keittotasoon (65 cm sähköliesi, 75 cm kaasuliesi). Varmista, että ulkoilmanpoisto on paikallisten määräysten mukainen.

Millaista suodatinta käyttää kierrätyskäytössä?

Kierrätystilassa on käytettävä aktiivihiilisuodatinta (Siemens Z-LC8100). Se on vaihdettava 6 kuukauden välein tai useammin käytöstä riippuen.

Kuinka puhdistaa metalliset rasvasuodattimet?

Metallisuodattimet voidaan pestä astianpesukoneessa tai käsin kuumalla vedellä ja pesuaineella. Anna niiden kuivua kokonaan ennen takaisin asettamista. Kyllästymisilmaisin muistuttaa puhdistuksesta.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista sähkönsyöttö ja katkaisija. Jos kyllästymisilmaisin vilkkuu, puhdista tai vaihda suodattimet. Jos ongelma jatkuu, ota yhteyttä Siemensin huoltopalveluun.

Liesituuletin on äänekäs: mitä tehdä?

Epätavallinen ääni voi johtua likaisista suodattimista tai esteestä poistokanavassa. Puhdista suodattimet ja tarkista, ettei ilmanvaihtokanavassa ole roskia. Tehostustilassa ääni on normaalia mutta väliaikaista.

Kuinka asettaa ajastettu sammutus?

Paina kellokuvakkeella varustettua painiketta (tai mallin mukaan) aktivoidaksesi viivästetyn sammutuksen. Voit ohjelmoida sammutuksen 5, 10 tai 15 minuutin kuluttua. Katso tarkat tiedot käyttöohjeesta.

Mikä on suositeltu asennuskorkeus?

Vähimmäisetäisyys liesituulettimen ja keittotason välillä on 65 cm sähköliesille ja 75 cm kaasuliesille. Parhaan suorituskyvyn saavuttamiseksi älä ylitä 90 cm.

Voinko käyttää liesituuletinta ilman ulkoilmanpoistokanavaa?

Kyllä, liesituuletin voi toimia kierrätystilassa. Tällöin on asennettava hiilisuodatin (ei sisälly toimitukseen) ja ohjattava suodatettu ilma takaisin huoneeseen. Kierrätyssarja on saatavana lisävarusteena.

Kuinka vaihtaa LED-lamppu?

Katkaise sähkövirta. Pääse käsiksi lamppuun liesituulettimen alapuolelta (klipsi tai ruuvi). Vaihda samantyyppiseen LED-lamppuun (3W, G4). Varo koskettamasta lamppua paljain sormin.

Mistä löydän varaosat LC86971-mallille?

Voit tilata varaosat (suodattimet, lamput, kaukosäädin) Siemensin verkkosivuilta tai valtuutetuilta jälleenmyyjiltä. Käytä mallinumeroa löytääksesi yhteensopivat osat. Korjattavuusindeksi on 7.5/10.

KÄYTTÖOHJE LC86971 SIEMENS

Toimintatavat

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. □ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. □ Keittiö pysyy puhtaana rasvasta ja hajusta.

Toimintatavat

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. Hormiliitännän suhteen on noudatettava maakohtaisia määräyksiä.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta. Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita. Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠️ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. ⚠️ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje). ⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa. ⚠️ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi. ⚠️ Liesituuletinta ei saa käyttää ilman rasvasuodatinta. ⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.

Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠️ Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa. ⚠️ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Häiriöt

Kun näytölle ilmestyy ë tai £:

Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen.

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun.

(Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

□ Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Tuulettimen jälkikäynti

Tuulettimen käynnistys ja

tuuletustehon lisääminen

Tuuletustehon näyttö

Tuuletustehon pienentäminen

Tuuletin – pois päältä

Valo

Äänimerkki:

□ Kun painiketta painetaan, kuuluu äänimerkki toiminnon vahvistukseksi.

Äänimerkin poiskytkentä:

☐ Paina samanaikaisesti painikkeita 0 ja +, kunnes äänimerkki kuuluu noin 3 sekunnin kuluttua.

Äänimerkin päällekytkentä:

☐ Toimi samalla tavoin kuin edellä on neuvottu.

Tuulettimen käynnistys:

□ Paina painiketta +.

Tuuletustehon valinta:

□ Paina painiketta +. Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.

□ Paina painiketta –. Tuuletin kytkeytyy edellistä pienemmälle teholle.

Tuulettimen kytkeminen toiminnasta:

□ Paina painiketta 0.

Näyttö □ sammuu hetken kuluttua.

Tai:

□ Paina painiketta – niin usein, että tuuletin kytkeytyy pois päältä.

Näyttö 11 sammuu hetken kuluttua.

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa

☐ Paina painiketta + niin usein, että näytölle syttyy ^P .

□ Jos et kytke korkeinta tehoa pois päältä käsin, niin tuuletin kytkeytyy 10 minuutin kuluttua automaattisesti teholle 2.

Tuulettimen jälkikäynti:

□ Paina painiketta

Tuuletin käy 10 minuuttia teholla!, näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois päältä.

Valaistus:

□ Kytke valot päälle ja pois päältä painamalla lyhyesti painiketta

☐ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

□ Valaistustehon säätö:

Pidä painiketta 🌿 painettuna, kunnes valaistus on sopiva.

Valaistuksen automaattinen päällekytkentä, esim. ajastimen avulla:

□ Tuulettimen ja valaistuksen tulee olla kytkettynä pois toiminnasta.

Päällekytkentä:

Paina samanaikaisesti painikkeita – ja →l.

☐ Valo syttyy noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Poiskytkentä:

Toimi samoin kuin valaistusta päällekytkettäessä.

☐ Valo sammuu noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Kyllästysasteen näyttö: - ■ +

Kun rasvasuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta, kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa =. Vaihda rasvasuodatin viimeistään nyt.

Metallisen rasvasuodattimen puhdistus:

☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Kierrä molemmat rasvasuodattimen kiinnittimet auki ja irrota rasvasuodatin.

1. Puhdista rasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.
3. Poista näyttö.

Paina painiketta 0.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella. Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. Älä käytä hankaavia puhdistusaineita tai sieniä. Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä. Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

Varo! Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. Puhdista vain hiontasuunnassa.

Varo! Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. Älä käytä kuivia pyyhinliinoja. Käytä mietoa ikkunanpesuainetta. Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake. Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassa olevia asennusmääräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠ Asenna liesituuletin siten, että ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyys 50 mm.

⚠ Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm - kuva 1 - ja kun seuraavia nimellislämpökuormituksia (Hs) ei ylitetä:

☐ Kaasuliedet Yhden keittoalueen kuormitus max. 3,0 kW Kaikkien keittoalueiden kuormitus max. 8,3 kW Uunin kuormitus max. 3,9 kW

☐ Kaasulla toimivat keittolevyt Yhden keittoalueen kuormitus max. 3,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

☐ Keraaminen kaasukeittotaso Annetut tiedot nimellislämpökuormituksista eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan ohjeita.

Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Toiminta hormiliitäntäisenä

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevaan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistoputki. □ Mahdollisimman vähän mutkia. ☐ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

Pyöreät putket:

Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

∅ 120 mm, pinta-ala 113 cm²

∅ 150 mm, pinta-ala 177 cm²

□ Jos putken halkaisija on erilainen, käytä tiivistenauhaa.

Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Poistoilmaputken liitäntä ∅ 150 mm:

Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitäntä ∅ 120 mm:

☐ Aseta pienennyskappale paikoilleen asennuskaulukseen, poraa 2 reikää ∅ 3 mm ja kiinnitä ruuveilla.

□ Kiinnitä poistoilmaputki pienennyskappaleeseen.

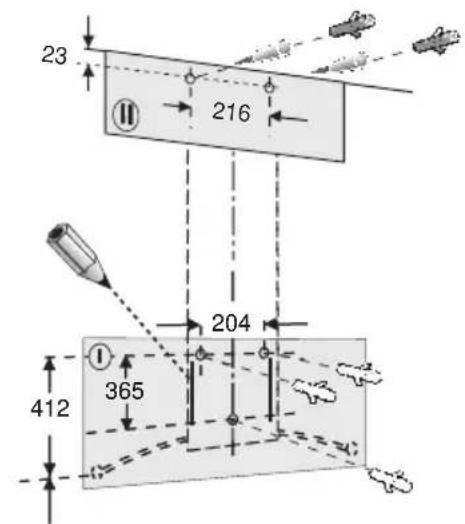

Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora. □ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa:

24 kg.

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä, kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

Asennus ja sähköliitäntä

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Aseta pakkauksen pahvi suojaksi työtason päälle.
3. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
4. Merkitse seinään ruuvien paikat asennusmallin avulla ja kiinnitysalueen ääriviivat, jotta ripustaminen on helpompaa.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet).

1. Poraa 3 reikää liesituuletinta ja 2 reikää ylempää kulmarautaa varten (ø 8 mm) ja paina tulpat reikiin, niin että ne ovat samassa tasossa seinän kanssa.

min. 550 Elektro min. 650 Gas

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

1. Kiinnitä ylempi ja kaksi alempaa kulmarautaa paikoilleen ruuveilla.

1. Ripusta liesituuletin paikoilleen. Suorista liesituuletin pysty- ja vaakasuunnassa.

⚠️ Lasinen höyrylippa ei saa koskettaa seinää.

1. Kierrä alempi ruuvi (kuusioruuvi) paikoilleen.

⚠️ Jos höyrylippaan kohdistuu painetta kiinniruuvattaessa, lasi voi rikkoutua.

1. Työnnä ylempi hormisuojusosa alempaan hormisuojusosaan.

⚠️ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. Tee putkiliitäntä.
2. Aseta hormisuojus etupuoli edellä pahvin päälle ja kiinnitä ohjausosa hormisuojukseen ruuveilla.

1. Nosta hormisuojus varovasti pystyyn. Tee sähköliitäntä sähköverkoon ja tarkista, toimiiko liesituuletin.
2. Kiinnitä ohjausosan kaapeli hormisuojuksessa ja liesituulettimessa oleviin kiinnittimiin.

1. Aseta koko hormisuojus viistosti lasisuojukseen ja kallista taaksepäin.

1. Vedä ylempää hormisuojusosaa varovasti ylöspäin ja kiinnitä 2 ruuvilla sivusta kulmarautaan.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).
