ZHC 905 X - Exaustor ZANUSSI - Manual de utilização gratuito

Marca	Zanussi
Modelo	ZHC 905 X
Tipo de produto	Coifa aspirante de parede
Largura	90 cm
Altura	Altura ajustável (mín. 65 cm - máx. 110 cm)
Profundidade	50 cm
Peso líquido	12 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência nominal	250 W
Nível sonoro máx.	65 dB(A)
Fluxo de ar máx.	650 m³/h
Classe energética	A+
Iluminação	2 x LED (intensidade ajustável)
Comandos	Painel tátil com display
Funções	Extração, recirculação, temporizador, sinal de substituição do filtro
Filtro de gordura	Alumínio, lavável na máquina de lavar louça
Filtro de carvão	Opcional, substituição periódica
Segurança	Desligamento automático, proteção contra superaquecimento
Peças de reposição disponíveis	Filtros, lâmpadas, controle remoto
Índice de reparabilidade	7.2 / 10

Perguntas frequentes - ZHC 905 X ZANUSSI

Como instalar a coifa ZHC 905 X?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de respeitar as distâncias mínimas em relação ao fogão (65 cm para fogão elétrico, 75 cm para fogão a gás). Utilize os parafusos e buchas fornecidos para fixar firmemente a coifa na parede.

Como limpar os filtros de gordura?

Os filtros de gordura de alumínio podem ser lavados na máquina de lavar louça a 60°C ou à mão com água e sabão. Deixe-os secar completamente antes de recolocá-los. Recomenda-se a limpeza a cada 2 a 4 semanas.

Quando substituir o filtro de carvão?

O filtro de carvão (se usado em modo de recirculação) deve ser substituído a cada 3 a 6 meses, dependendo do uso. Um indicador no painel de controle avisa quando é hora de trocá-lo.

Como ajustar o temporizador?

Pressione a tecla temporizador (relógio) para ativar o desligamento programado. A coifa desligará automaticamente após 10 minutos. Mantenha a tecla pressionada para ajustar uma duração de 5 a 15 minutos.

O que fazer se a coifa não funcionar mais?

Verifique primeiro a alimentação elétrica e o disjuntor. Certifique-se de que os filtros não estão obstruídos. Se o problema persistir, entre em contato com o serviço pós-venda Zanussi. Não desmonte a coifa você mesmo.

Qual é o nível sonoro desta coifa?

O nível sonoro máximo é de 65 dB(A) em velocidade intensiva. Em velocidade normal, é de cerca de 50-55 dB(A), o que corresponde a um ambiente silencioso.

Posso usar a coifa em modo de recirculação?

Sim, a coifa pode funcionar em modo de recirculação (sem exaustão externa). Nesse caso, instale um filtro de carvão adequado (ref. ZHC 905 X-CHAR). O ar é filtrado e devolvido à cozinha.

Como substituir a iluminação LED?

As lâmpadas LED são integradas e não podem ser substituídas individualmente. Se a iluminação falhar, entre em contato com o centro de serviço autorizado para a substituição do módulo LED.

Onde encontrar peças de reposição?

As peças de reposição (filtros, lâmpadas, controle remoto) estão disponíveis no site oficial da Zanussi ou em revendedores autorizados. Use sempre peças originais.

Qual é a garantia da coifa ZHC 905 X?

A coifa tem garantia do fabricante de 2 anos a partir da data da compra. Guarde sua fatura. Para qualquer reclamação, entre em contato com o serviço de atendimento ao cliente Zanussi.

MANUAL DE UTILIZADOR ZHC 905 X ZANUSSI

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES ....58 CARACTERÍSTICAS 59 INSTALAÇÃO 60 UTILIZAÇÃO 63 MANUTENÇÃO ....64

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correta ou feita em desacordo com as normas da boa técnica.

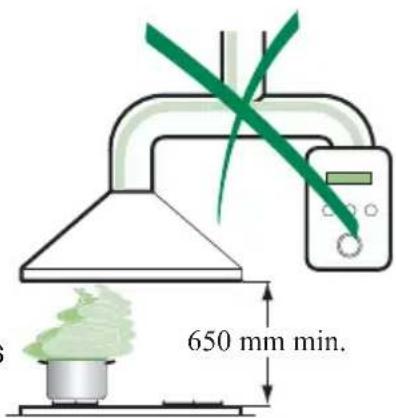

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I, certifique-se de que a instalação doméstica garanta uma descarga correta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc.).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não acionados pela corrente elétrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• Não prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correta.

MANUTENÇÃO

• Antes de efetuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

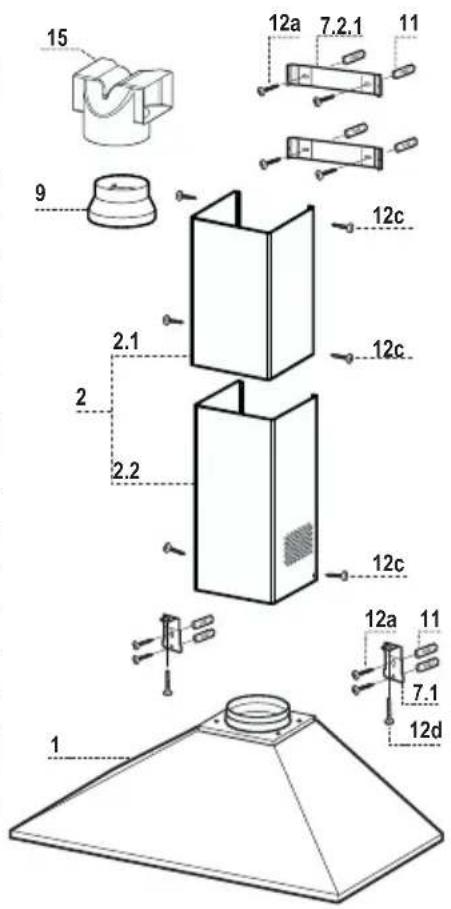

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por: 2.1 1 Chaminé superior 2.2 1 Chaminé inferior 9 1 Flange de redução ø 150-125 mm 15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalação

7.1 2 Suportes de fixação da estrutura do exaustor 7.2.1 2 Suportes de fixação da chaminé superior

11 8 Buchas

12a 8 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 12c 2 Parafusos M4 x 25

Qtd

Documentação

1 Manual de Instruções

Perfuração da parede e fixação dos suportes

Marque na parede:

• uma linha vertical até ao teto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
• uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do teto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.1 como indicado, a 95 mm de distância da linha de referência vertical e 210 mm acima da linha de referência horizontal.
• Marque os centros dos furos do suporte.
• Repita a operação do lado oposto.

FUNDO (ACESSÓRIO DE OPÇÃO)

O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.

Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:

• Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência vertical.
• Marque os centros dos dois furos da chapa superior.
• Com uma broca de ∅ 8 mm fure os pontos marcados.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

Montagem da estrutura do exaustor

• Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos acessórios.
• Fixe a estrutura do exaustor aos suportes 7.1, centrando-a sobre a linha vertical.
• Opere com os parafusos 12d, trabalhando por baixo do exaustor, para nivelar a estrutura do exaustor.

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ∅150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ∅ 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.
• Assegure-se de que o filtro anti-cheiros, de carvão ativo, se encontra presente.

LIGAÇÃO ELÉTRICA

• Ligue o extrator à alimentação utilizando um interruptor de dois polos com uma folga de contato de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está corretamente instalado na tomada existente do lado do ventilador.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.

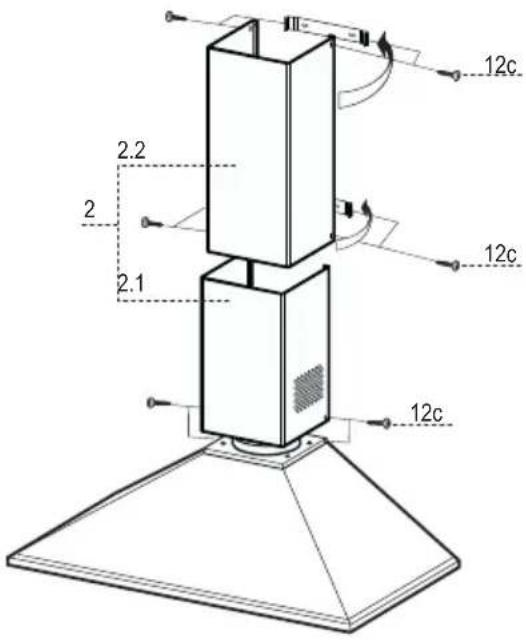

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.
• Assegure-se de que a saída da conexão 15 está a coincidir com as embocaduras da chaminé.

Quadro de comandos

L Luz Liga e desliga a Iluminação

M Motor Liga e desliga o motor de exaustão

V Velocidade Determina a velocidade de funcionamento:

1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.
2. Velocidade média, indicada para a maior parte das condições de uso, vista a excelente relação entre o débito do ar tratado e o nível de ruído.
3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

L Luz: Liga e desliga a iluminação.

S Led: Led de ligação do motor.

V1 Motor: Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura.

V2 Velocidade: Velocidade média, indicada para a maior parte das condições de uso, vista a excelente relação entre o débito do ar tratado e o nível de ruído.

V3 Velocidade: Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema, e podem ser lavados na máquina de lavar louça.
• Retire os filtros, um de cada vez, empurrando-os para trás e puxando-os ao mesmo tempo.
• Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado. (A)
• Monte o filtro novo prendendo-o na sua sede. (B)
• Reinstale os filtros metálicos antigordura.

Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

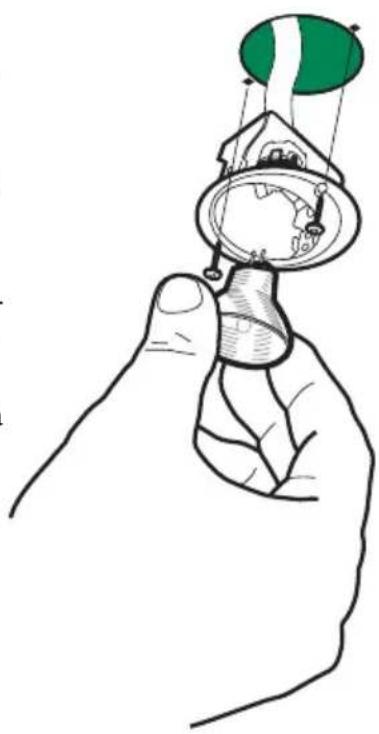

SUBSTITUIÇÃO DAS LÂMPADAS

• Tire os 2 parafusos que fixam o suporte de iluminação e extraia-o do exaustor.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
• Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
