PKL 641 D2/IX/HA - Placa de cozinha HOTPOINT - Manual de utilização gratuito

MANUAL DE UTILIZADOR PKL 641 D2/IX/HA HOTPOINT

Instruções para a'utilisation

PLANO

Indice

Instruções para a'utilisation,1

Adverténcias,5

Assistência,8

Descrição do aparelho, 10

Instalacao,40

Inicio e utilizesao,44

Precauçôes e conselho,45

Manutenção e custados,45

Anomalias e soluções,46

BE

Deutsch

ATENÇÃO: Este aparelho e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atenção e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser vigiadas. O presente aparelho pode ser realizado por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecelimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇÃO: Deixar um fogão com gordura e oleo sem vigilência pode ser perigoso e provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparecido e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: nãoaxeobjectos sobreas superfícedecozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparecido.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em等功能amento por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

BE

Hinweise

o tipo de falha
- o modelos da boa (Mod.)
o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista de Conjunto

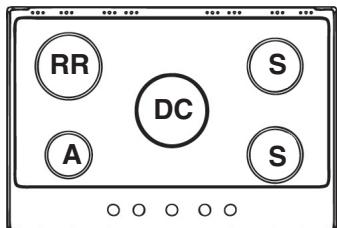

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES A GÁS
3. Selectores de commandos que IMADORES A GÁS
4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANÇA

6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipient e ser utilizado.

7. Selectores de commando dos QUEIMADORES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS permite o acendimento automatico do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

BE

Apagado
O Maximo
O Minimo

! É importante guardar este folheto para poder consulçá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funciona e sobre as respectivas advertências.

! Leia com atençao as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

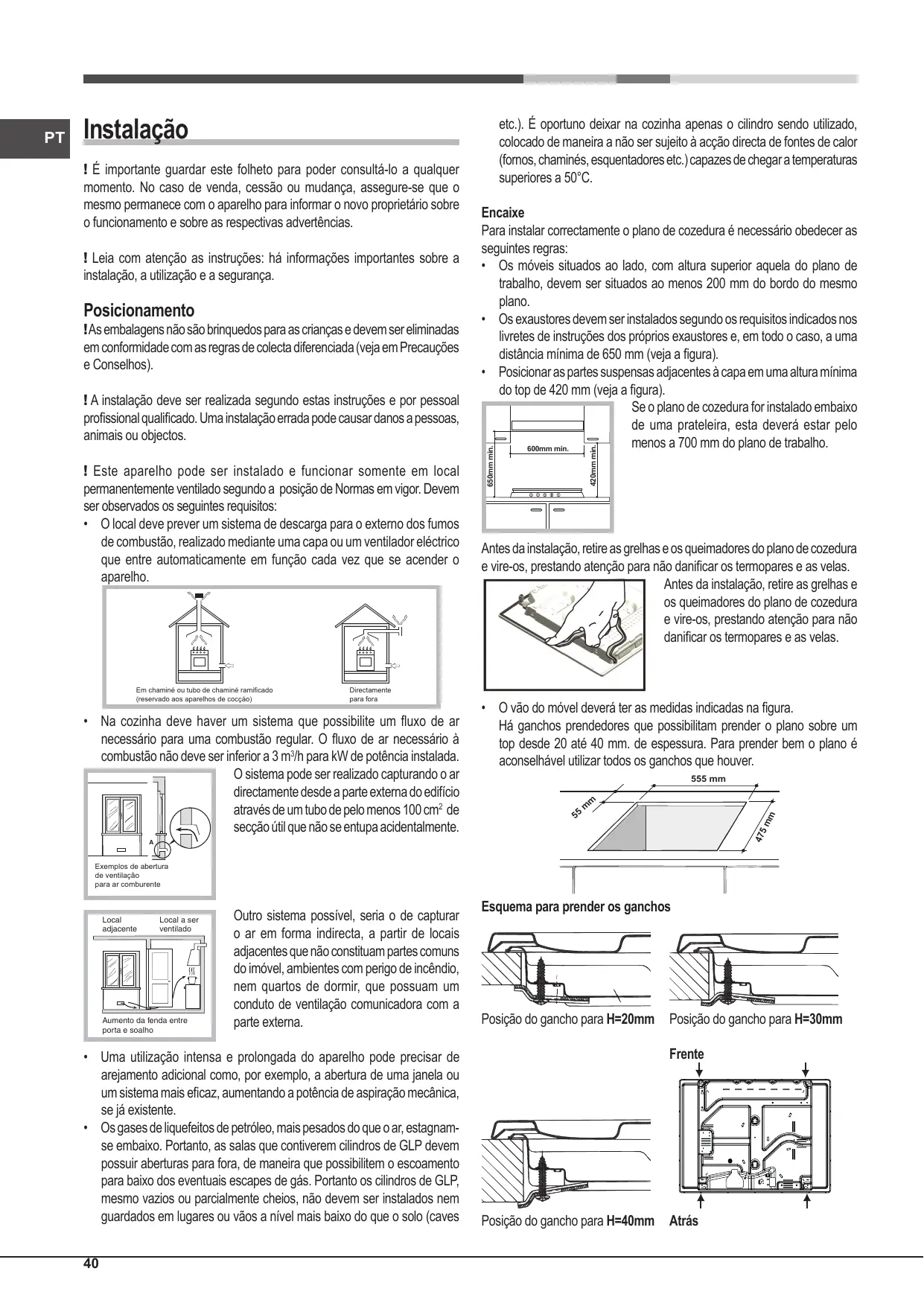

Posicionamento

!As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

!A instalacao deve ser realizada segudo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objects.

! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posão de Normas em vigor. Devem ser observados os seguições requisitos:

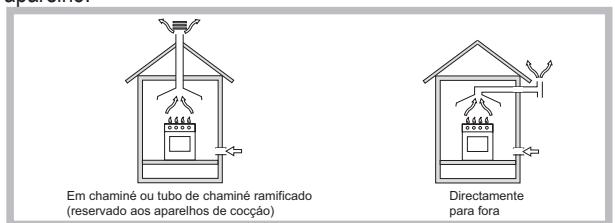

- O local deve prever umsystema de descarga para o externo dos fumos de combustao, realizado mediante una capa ou um ventilador eletrico que entre automaticamente em funcao cada vez que se acender o aparecido.

• Na cozinha deve havemystemaque possibliteumfluxoarde necessario parauma combustao regular.O fluxo de ar necessario a combustao nao deveser inferior a 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio atravês de um tubo deleo menos 100cm^2 de secçãoutil que não se entupa acidentalmente.

OutroSYSTEMAPOSSIVEL,seriao de capturar o ar em forma indirecta,a partir de locais adjacentes que não constituiam partes comuns do imóvel,ambiente com perigo de incência, nem quartos de dormir,que possuem um conduito de ventilação comunicadora com a parte externa.

• Umautilização intensa e prolongada do aparelho pode precisar de arejamento adicular como, por exemplo, a abertura de uma janela ou umsystema mais eficaz, augmentando a potência de aspiração mecânia, se ja existente.
• Os gases de liqueiros de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibitem o esocoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheiros, não devem ser instalados nem guardados em lugares ou vões a)nivel mais baixo do que o solo (caves

etc.). É opertoño deixar na cozinha apenas o cilindro送给正常使用, colocado de maneira a não ser sujeito à coisa directa de fontes de calor (formos, chamínes, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^ .

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguides regras:

• Os moveris situados ao lado, com alta superior aquela do plano de trabalho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios exaustores e, em todo o caso, a uma distência minima de 650 mm (veja a figura).
• Posicionar as partes suspensasAdjacentes à capa em uma alta minima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de una prateleira, estadeerestarpeloenos a 700~mm do plano de trabajo.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

Antes da instalacao, retire as grelias e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

• O não do mover deverá ter as medidas indicadas na figura.

Há ganchos prendedesores que possibilitam prender o plano sobre um top desde 20 até 40~mm de espessura.Para prender bem o plano é aconsehlavel utilizing todos os ganchos que houver.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre umorno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20~mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar oorno de maneira que apoie-se sobre das rivas de madeira, ou sobre uma tabua com uma abertura deleo menos 45 x 560 mm. (veja as figuras).

No caso de instalacao sobre um forno de encaixar sem ventilacao forcadao de arrefecimento, para consentir uma adequada ventilacao no interior doovel devem ser asseguradas tomadas de ar de entrada e saida (veja as figuras).

Ligação eletrica

Os planos equipados com cabo de alimentação deTRS pôlos são predispostos para o Functionamento com uma corrente alternada na tensão e a frequência de alimentação indica na placá de identificacao (situada na parte inferior do plano). A ligação à terra do cabo distinguise-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eletrica do plano e a do forno precisam ser realizadas separamente,cka por razões de seguranca eletrica,cka para faciliar uma eventual remoçao do forno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a cargo indicada na placu de identificacao.

No caso de uma ligação directa à rede, está necessário interpolar, entre o aparecido e a rede, um interruptor omnipolar com abertura minimamente entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

! O técnico instalador é responsavelPGA replicaça certa da ligaça elettrica e da obediência das regras de seguranca.

Antes de effetuar a ligation, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leiiseração;

• a tomada tenha a capacidade de suportar a entrega Tmaxa de potência da boa, indica na placac de identificacao;

• a tensão de alimentação está entre os valuores da placá de identificação;

• a tomada está compatível com a ficha do aparecido. Em caso contrário, substitua a tomada ou a ficha; não企业提供 Extensions nem tomadas multiplas.

!DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
!O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Tecnica).
!A Empresa exime-se de qualquer responsabilitadse se estas regras nao forearm obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente antes ter controlado que o mesmo está regulado para o tipo de gás com o qual sera alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo "Adaptação a不同类型icos de gás".

Em caso de alimentação com gás liquido de botija, utilizes regulatorados de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma'utilisation de energia apropriad e maior duração da aparehagem, assegurar-se que a pressão de alimentação respeite os values indicados naabela 1 “Caracteristicas dos queimadores e dos bicos”.

Ligação com tubo rígid (cobre ou aço)

!A ligação doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitações de nenhum@genero ao aparecido.

Na rampa de alimentação do(APARALHO é a uma junta em "L"dirigivel, cuja retençao é assegurada por uma guarnicao. Se for preciso girar a uniao sera absolutamente necessario trocar a guarnicao de vedacao (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexível de aço inoxidável de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não seja maior de 2.000 mm. quando a ligação estiver terminada, assegure-se de que o tubo metalico flexível não entre em contacto com as partes MQweis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarinções de retenção em conformidade com os regulamentosnationais em vigor.

Controle daVEDAQUAO

! Ao terminar a instalacao controlar a vedao de todas as juntas utilizing uma solucao de sabao e nunca uma chama.

Adaptação aos不同类型tipsodegás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), está necessário trocar os bicos dos queimadores mediante as següentes operações:
1. Tire as grades do plano e solte os queimadores do lugar.

1. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substituños con aqueles apropiados para o novo tipo de gás (ver tabela 1 "Caracteristicas dos queimadores e dos bicos").
2. Monte outra vez as partes, realizando estas operações na ordem contrária.
3. No final da operação, troque a velha etiqueta de calibragem por outras corresponda ao novo tipo de gásutilizzato, que se encontrar nos)nossoscentros de assistência técnica.

Substituão dos injectores do queimador com "chamas duplas" independentes

1. Tirar as grehas e retiring os queimadores do seuis Lugares. O queimador está formado por 2 partes seperadas;
2. Desapertar os injectores'utilizing uma chave de tubo de 7mm . O queimador interno tem um injector e o queimador externo tem dois (da mesma dimenso). Substituir os injectores pesos indicados para o novo tipo de gás (ver tabela 1);
3. Colocar no lugar todos os componente seguido as operações contrárias às da sequência citada acima;

• RegULAção do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulaçao de ar primario.

• RegULAÇÃO dos-minimos
• Coloque a tomeira na posicao de minimo;
• Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da haste da时代的 ater obter una很小a chama regular.

! No caso do queimador DCDR monocomando, a regulação é feita atraves dosinous parafusos ao lado da vareta da tomeira (ver figura).

1. Verifique se ao girar rapidamente o botao da posicao de maior ate a de很小, os queimadores nao se apagam.
2. Nos apareiros equipados com dispositivo de segurar (termopar), em caso de não funciona do dispositivo com os queimadores no minimo,;aunte a capacidade dos proprios-minimos mediante o parafuso de regulação.
3. Depois de realizar a regulação, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais equivalentes.
4. No caso dos botões com regulação discreta e visualização por LED, posicao o botão na posicao de minimo. Retire o botão e ajuste o parafuso de regulação que se encontrar ao lado da vareta da tomeira.

5. RegULAção dos-minimos do queimador DCDR com regulação discreta e visualização por LED:

6. Para a regulação da coroa externa, rode o botão no sentido contrário ao dos ponteiros do relógio até à posicao de minimo;

7. Para a regulação do minimum da coroa interna, rode o botão no sentido dos ponteiros do relógio às vezes de minimo;

8. Retire o botão e ajuste o parafuso de regulação ao lado da vareta da torneira.

! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se acha nos outros Centros de Assistência Técnica.
! Se a pressão do gás utilizo for不同类型 (ou variavel) daquela prevista, é necessário instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as segunites Direitas da Comunidade Europaia: - 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CE de 15/12/04 (Compatibility Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 2009/142/CE de 30/11/09 (Gás) e posteriores modificações - 2012/19/UE e posteriores modificações.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrando a Direiva 2009/125/CE. Regulamento EN 30-2-1

\section*{Característica dos queimadores e bicos (somente para os modelos 65 cm)}

Tabela 1				Gás liquefeito					Gás natural
Queimador		Diàmetro (mm)	Potência tírmica kW (p.c.s.*) Reduzida	Potenza termica kW (p.c.s.*) Nominal	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacid.* (g/h) ***	**	Potência tírmica kW (p.c.s.*) Nominal	Bico 1/100 (mm)	Capacid.* (l/h)
Rápido Reduzido (RR)		100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rápido (S)		75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Auxiliar (A)		55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Chama Duplas (DCDR Interno) (1)		36	0.30	0.90	29	44	65	64	0.90	74	86
Chama Duplas (1)	(DCDR interno)	130	1.50	3.60	29	44	262	257	3.60	74	343
	(DCDR Externo 2 bicos)				57	60x2				94x2
Pressões de alimentação		Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
							20	25	17
							35	45	25

(1) Apenas para DCDR monocomando
A 15°C e 1013,25 mbars-gás seco
* Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m³

Cáracterística dos queimadores e bicos (somente para os modelos 75 cm)

Tabela 1				Gás liquefeito					Gás natural
Queimador		Diàmetro (mm)	Potência tírmica kW (p.c.s.*) Reduzida	Potenza termica kW (p.c.s.*) Nominal	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacit.* (g/h)		Potência tírmica kW (p.c.s.*) Nominal	Bico 1/100 (mm)	Capacit.* (l/h)
							***	**
Rápido Reduzido (RR)		100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rápido (S)		75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Auxiliar (A)		55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Chama Duplas (DCDR Interno) (1)		36	0.30	0.90	29	44	65	64	0.90	74	86
Chama Duplas (1)	(DCDR interno)	130	1.50	4.20	29	44	305	300	4.20	74	400
	(DCDR Externo 2 picos)				57	67x2				100x2
Pressões de alimentação		Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
							20	25	17
							35	45	25

(1) Apenas para DCDR monocomando
A 15°C e 1013,25 mbars-gás seco
* Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kq
Natural P.C.S. = 37,78 MJ/m³

PKL 641 D2/IX/HA

PKL 642 D2/IX/HA

PKL 642 D2/IX/HAR

PKL 751 D2/IX/HA

PT

Inicio e uso

! Em cada selector está indicada a posicao do queimador de gás correspondente.

Os planos de cozedura a gás está equipados com regulação discreta da potência, que permitte regular com precisão a chama em 5nectis differsentes. Gracias a esteSYSTEMA, com os planos a gás tambem sera possivel obter sempre osleasedresultados para cada receita,uma vezquea identificacao do niven de potencia ideal para cada tipo de cozedura sera mais fácil e preciseia.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

Apagado

Maximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posicao de maior potencia.

Nos modelos dotados de dispositivo de seguranca, é necessario manter circa de 2-3segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posção de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no-minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direção horária até que se apague.

Regulacao discreta da chama

O queimador selecionado pode ser regulado atraves do botão, em 5nectis differs de potência.

Para passar de um[nível para及其他, basta rodar o botão até ao[nível selecionado.

A passagem de um[nével para及其他assinalada por um clique.

A visualização do;nível selecionado ocorrê atravês do SYMBOLO correspondente (ímbolos

OII.O) e nos planos equipados com display,

atravs da ligação dos LED (5 = potência maior; 1 = potência很小).

O Sistema garante uma perfeita regulação da chama e permite obter o mesmo resulto de cozedura, identificando mais fácilmente orollede potencia desejado.

O queimador com "duplas chamas"*

Este queimador a gás é constituído por bois fogos concentricos, que podem functionar juntos ou de maneira independente (apenas em caso de duplo comando).

Como o queimador está equipado com um dispositivo de segurar, é necessário fazer o botão pressionado cerca de 2-3 segundos até que aqueça o dispositivo que mantém a chama automaticamente acesa.

Monocomando:

As coros que compoem o queimador tem um botao de commando.

Para acender ambas as coros simultaneamente, pressione e rode o botão no sentido dos ponteiros do relógio às ao símbolo (máx) - (min).

Para passar apenas para a coroa interna, pressione e rode o botão no sentido dos ponteiros do relógio até ao símbolo (máx) - (min).

Para passar de una modalidade para a outra é necessário apagar o queimador.

Para apagar o queimador é necessário rodar o botão no sentido dos ponteiros do relógio até que se apague (correspondente ao símbolo “●”).

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lemarar-se do segunte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasssem o fundo dos recipientes.
  Utilize sempre recipientes de dato chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Panellas para usar nos planos de 65 cm

Queimador	Ø Diámetro Recipientes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Chamas Duplas (DCDR Interno)	10 - 14
Chamas Duplas (DCDR Exerno)	24 - 26

Queimador	Ø Diàmetro Recipientes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Chamas Duplas (DCDR Interno)	10 - 14
Chamas Duplas (DCDR Exerno)	26 - 28

Panellas para usar nos planos de 75 cm

! Nos modelos equipados com greha de redução, a mesma devara ser realizada semente para o queimador Chamas Duplas Interno (DCDR Interno) quando se utilizes recipientes de diametro inferior a 12 cm.

Para identificar o tipo de queimador, consulutar os desenhospresentados no paragrafo "Caracteristicas dos queimadores e dos bicos".

• Para a maior estabilitad, verifie se os suportes dos recipientes de cozedura está poscionados corretamente e se cada recipiente está centroido no queimador.
• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posicao as pegas dos recipientes de cozedura de modo que não se projetur para fora do quando diaienteiro do plano de cozedura.

O aspecto mais variavel em termos de estabilitadedeaspanelasdependenamaoria das vezes dapropria panela oudo seu posiconamento durante o uso).Panelas bem equilibradas,com fundoplano,centradas no queimador e com aspegas alinhadas comuma das linhas da

greha oferecem obviamente a maior estabilitadde.

Precauções e conselhos

! Este aparecido foi个项目 e fabricado em conformidade com as normas internacionais de segurar. Estas advertencias são fornecidas por razões de segurar e devem ser lidas com atenção.

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os apareiros a gás funcionalmente é necessário uma troça de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação".
• As instruções são validas somente para os País de destino para os quais os símbolos constam no livrete e na placá de identificacao do aparecido.
• Este aparecido foi concebido para utilizesçao de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num siteio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na区内a se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilisé para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigo. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os.selectores esteyam na posicao 一 ^ / ^ 0 quando não estiver autilizar o aparelho.
• Não puxe pelo cabo para deslugar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede eletrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Tecnica (veja a Assistência Tecnica).
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para fazer batidas acidentais.
• Nãoleiça tampa de vidro (se presente) com os queimadores ou a chapa electrica não estiverem quentes.
• Não deixe acesa a chapa elétrica sem panelas.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalis, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sera vigiadas por uma pessoa responsavel pela sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparelho.
• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsysteme de commando à distência分开.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de resíduos de apareiros electricos e electrónicos (RAEE), prévê que os electrodócticos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os aparehos

desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperacao e reciclagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O*simbolo constituido por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacaoreferente ao local aproprioado ondvelem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhar os seuis alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de agua possivel. Cozinhar com a tampa aberta aumentoaumentarə ortemnte o consumo de energia.
• Usar exclusivamente PANELS e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é douças mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacao eletrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de vidro, devem ser limpas com agua quente e uma solucao neutra.
• As superficies em aço inoxidavel podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com these durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com agua quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécificos para superficies de aço inoxidavel.
• Limpe o aço inoxidavel apenas com um pano macio ou com uma esponja.
• Não utilizeiros abrasivos ou corrosivos,culos de limpeza a base de cloro,ou esfregoes da louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilizeirosinflamáveis.
• Não deixe substâncias acidas ou alcalinas, tais como vinagre, mostarda, sal, acúcar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.
• Limpe-osmanualmente com agua quente e detergente não abrasivo, removendo quandoquerresiduosde alimentos everificando se nenhum dos orificiosdoqueimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretemente nos respetivos locais.
• Quando tornar a colocar as grehos, certifique-se de que a area onde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiroétrico e disposito de segança, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentlymente

e, se necessário, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retrados com um palito ou uma agulha.

! Para fazer danIFICAR o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados.

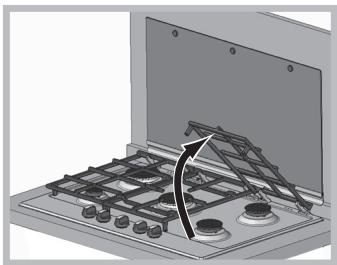

! Para limpar a superficie do plano não é necessario remover as grelhas. Gracias ao Sistema de suporte, basta levantar as grelhas e segurar-las ou rodá-las até as apoiar num suporte posterior.

Tenha atençao para não apoiar as grelhas quentes sobre a tampa em vidro (se presente), para evitar que as borrachas no vidro fiquem danificadas.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não Hajia interruptções nas redes de alimentação de gás e electricidade, especialmente se as tornairas do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não estou entupidos os furos de saída do gás do queimador.
• Não estrelados corretamente todos os componentes que compoem o queimador.
• Ha correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurarça.

Foi controlo se:

• O botão não foi premido até o fundo.
• Não foivantidopremiodaotóofundoobotao duranteumtemposuficienteparaactivarodispositivodesegurarca.
• Não entupidos os furos de saída do gás em correpondência ao disposítivo de segança.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Não entupidos os furos de saída do gás.
• Ha correntes de ar nas proximidades do plano.
• A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

Installation
