Tipo de produto	Coifa
Marca	Hotpoint Ariston
Modelo	HGA 9.8 AB X/HA
Dimensões (L x A x P)	89,9 x 82 x 50 cm (estimativa baseada em modelo similar)
Tensão de alimentação	230 V
Tipo de comando	Tátil
Número de velocidades	4 (1, 2, 3 + Booster)
Função Booster	Sim, retorno automático após 5 minutos
Temporizador	Não (modelo sem tela) / Sim (modelo com tela) – consulte o painel de comando
Iluminação	LED, grupo de risco 1 conforme EN 62471
Filtro anti-gordura	Lavável (pelo menos uma vez por mês, à mão ou na máquina de lavar louça)
Filtro de carvão	Substituir a cada 20 meses no máximo (não lavável)
Tipo de evacuação	Externa (150 mm) ou recirculação com kit opcional
Distância mínima de segurança (gás)	65 cm
Distância mínima de segurança (elétrico)	55 cm
Indicador de saturação dos filtros	Sim, indicadores piscantes para filtros de gordura e odores
Manutenção periódica	Limpar o interior e exterior pelo menos uma vez por mês com pano e detergente neutro
Conexão elétrica	Tomada acessível ou interruptor bipolar

Perguntas frequentes - HGA 9.8 AB X/HA Hotpoint Ariston

Qual é a distância mínima entre a coifa e a placa de cozimento?

Para uma placa a gás, a distância mínima é de 65 cm. Para uma placa elétrica, é de 55 cm. Respeite as recomendações do manual da sua placa de cozimento se forem superiores.

Como limpar o filtro anti-gordura?

O filtro anti-gordura deve ser limpo pelo menos uma vez por mês à mão com um detergente não agressivo, ou na máquina de lavar louça em temperatura baixa em ciclo curto. Para desmontá-lo, puxe a alça de mola.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses no máximo, ou antes se você cozinhar muito. Não se limpa nem se regenera.

Como redefinir o indicador de saturação do filtro?

Ligue a coifa, em seguida pressione o botão T5 (ou T4 conforme modelo) por 3 segundos. O indicador pisca 3 vezes e depois apaga. Em caso de alerta duplo, repita a operação uma segunda vez.

Por que a coifa não funciona?

Verifique primeiro se não há corte de energia e se uma velocidade foi selecionada. Se o problema persistir, desconecte a coifa por 5 segundos e depois reconecte.

Como substituir uma lâmpada defeituosa?

Desconecte a coifa, remova o filtro anti-gordura, em seguida faça alavanca na tampa da lâmpada com uma pequena chave de fenda. Substitua por uma lâmpada de mesmas características (LED ou halógena conforme modelo). Feche a tampa.

A coifa pode ser usada no modo recirculação?

Sim, desde que instale o kit acessório contendo o filtro de carvão e o defletor de ar. A configuração deve ser alterada nas configurações (pressione T5 ou T4 por 6 segundos com o aparelho desligado).

O que é a função Booster e como usá-la?

A função Booster ativa a velocidade intensiva por 5 minutos, em seguida a coifa retorna automaticamente à velocidade anterior. Para ativá-la, pressione o botão correspondente (T5 nos modelos táteis).

Como configurar a coifa no modo evacuação ou recirculação?

Desligue a coifa, pressione o botão T5 (ou T4) por 6 segundos. Um indicador mostra o modo atual: T2 para evacuação, T3 para recirculação. Pressione ciclicamente T5 para alterar, depois confirme com T1.

O que fazer se a coifa parar durante o funcionamento?

Verifique se o disjuntor não desarmou e se não há corte de energia. Se o problema persistir, desconecte o aparelho por 5 segundos e reconecte. Contate o serviço de assistência se necessário.

MANUAL DE UTILIZADOR HGA 9.8 AB X/HA Hotpoint Ariston

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Advertências,14

Assistência,28

Instalação,47

Comandos GLASS,48

Manutenção e cuidado,49

Anomalias e soluções,50

É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

Não efetue alterações elétricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura elétrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam uma distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/tetos.

Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/teto, que deve ser suficientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de proteção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem filtro de gordura corretamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

- Respeite todas as normativas referentes à descarga do ar.

- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.

- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

- Em relação às medidas técnicas e de segurança a adotar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.

- Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, por possível risco de choque elétrico.

- Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.

- Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

- O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos,

caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efetuadas por crianças sem vigilância.

NL

Atenção

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

NL

Serviço

Para a instalação correta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efetuada por pessoal qualificado.

Ligação elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação direta à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado corretamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas.

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões ativos pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspiradora para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspiradora

O exaustor depura o ar e expulsa-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões ativos. Para esta versão, é necessário um defletor de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
GLASS 60 cm 61	-82 59.8	50 15/12
GLASS 90 cm 61	-82 89.9	50 15/12

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W 2	x 25 W	230 V	G9	L40x∅14
Halogénea 20 W 2	x 20 W	12 V	G4	L30x∅10

LED *

Grupo de risco 1 de acordo com a norma EN 62471

CE	O modelo está em conformidade com as seguintes directivas :Os exaustores estão em conformidade com as seguintes Directivas EC:• Directiva “Baixa tensão” 2006/95/EC (12-12-2006)• Directiva “EMC” 2004/108/EC (15-12-2004)• Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE.

Normas de referência:

EN 60704-2-13:2011; EN 60704-3:2006 - EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

* Há somente em alguns modelos

PT

Comandos GLASS

Modelos com painel de botões mecânico

HGF9.5AMX/HA

HGF6.5AMX/HA

HGF9.5SAMX/HA

T1 T2 T3 T4 T5

T1 Reset motor

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com painel Soft Button

HGA6.5SABX/HA

HGA6.8ABX/HA

HGF9.8ABX/HA

HGA9.8ABX/HA

HGF6.8ABX/HA

HHDF9.7CBX/HA

T1 T2 T3 T4 T5

T6

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se ambos os ícones T2 e T3 ficarem intermitentes, significa que ambos os filtros estão saturados. Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").

Para efetuar o reset do contador do filtro:

Enquanto o exaustor está ligado, pressione T5 durante três segundos.

O led que assinala o aviso pisca três vezes e depois regressa à visualização de funcionamento normal.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acende-se, indicando o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

1 para a velocidade intensiva; no visor fica intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF luzes

Modelos com painel Soft Button + Visor

HGF 6.8 AD X/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor fica intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF luzes

Aviso de filtro de gorduras e cheiros

Se a barra em cima, à esquerda, ficar intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.

Se ambas as barras ficarem intermitentes, significa que ambos os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do filtro:

Enquanto o exaustor está ligado, pressione T4 durante três segundos. No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última configuração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de proteção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxágue com um pano húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

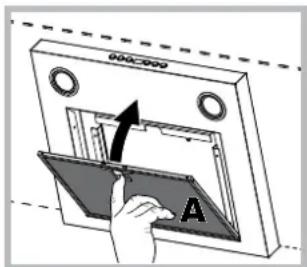

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após

um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NÃO pode ser lavado ou regenerado.

Desmontagem: Remover o filtro de carvões ativos pressionando as duas alavancas dianteiras que o fixam ao exaustor.

Montagem: Encaixar o filtro de carvões ativos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e depois à frente, pressionando as duas alavancas.

Substituição das lâmpadas

Desligue o aparelho da rede elétrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas

(para mais informações, consulte os dados técnicos presentes no manual seguinte).

1. Volte a fechar a proteção (fixação por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo elétrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

* Há somente em alguns modelos

ELIMINAÇÃO

Este aparelho está em conformidade com a Diretiva Europeia 2012/19/CE, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar que este produto é eliminado corretamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos elétricos e eletrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi ativado.

Em caso de eventuais anomalias de funcionamento, antes de se dirigir ao serviço de Assistência, desligue o aparelho da alimentação elétrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.

Poupar energia e respeitar o ambiente

• Usar o extrator definindo a velocidade de acordo com a necessidade de extração real; limitar o uso da função "velocidade intensiva", se presente. Usar o extrator de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.
