HGA 9.8 AD X/HA - Exaustor Hotpoint Ariston - Manual de utilização gratuito

Tipo de produto	Coifa
Marca	Hotpoint Ariston
Modelo	HGA 9.8 AD X/HA
Dimensões (A x L x P)	61 x 89,9 x 50 cm
Alimentação elétrica	230 V ~ 50 Hz
Potência total absorvida	290 W
Tipo de lâmpada	Halógena
Potência de iluminação	2 x 40 W
Número de velocidades	3 + Booster
Função Booster	Sim (velocidade intensiva 5 minutos)
Timer	Sim (desligamento programado até 5 minutos)
Tipo de comando	Tátil
Filtro de gordura	Metálico lavável (lava-louças)
Filtro de carvão	Opcional (para versão recirculação), substituível a cada 20 meses
Diâmetro do duto de evacuação	150 mm
Distância mínima de instalação (gás)	65 cm
Distância mínima de instalação (elétrica)	55 cm
Material da coifa	Aço inoxidável e vidro temperado

Perguntas frequentes - HGA 9.8 AD X/HA Hotpoint Ariston

Como instalar a coifa em versão recirculação?

Para usar a coifa em versão recirculação, você deve instalar um kit de acessórios com um filtro de carvão e um defletor de ar. Siga as instruções do manual para remover os filtros de gordura, se necessário, e fixar o filtro de carvão. O tubo superior deve ter suas aberturas de evacuação voltadas para cima.

Com que frequência limpar os filtros de gordura?

Os filtros de gordura devem ser limpos pelo menos uma vez por mês com detergentes não agressivos, à mão ou na lava-louças em baixa temperatura e ciclo curto. A limpeza regular evita riscos de incêndio.

Como substituir o filtro de carvão?

O filtro de carvão não pode ser lavado; deve ser substituído a cada 20 meses aproximadamente. Para desmontá-lo, pressione as duas alavancas na frente. Para montá-lo, prenda primeiro na parte traseira nas linguetas metálicas, depois encaixe a frente pressionando as alavancas.

O que fazer se a coifa não ligar?

Verifique primeiro se não há corte de energia e se uma velocidade foi selecionada. Se o problema persistir, desconecte a coifa por pelo menos 5 segundos e reconecte. Se a anomalia continuar, entre em contato com o serviço de assistência.

Como usar a função booster?

Pressione a tecla Booster (T5 nos modelos táteis ou T4 nos com tela) para ativar a velocidade intensiva. A coifa funciona em potência máxima por 5 minutos, depois retorna automaticamente à velocidade anterior. Você também pode sair do booster pressionando uma tecla de velocidade.

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 65 cm acima de um fogão a gás e de 55 cm acima de um fogão elétrico. Sempre respeite as recomendações do manual do seu fogão se forem maiores.

Como redefinir o indicador de saturação dos filtros?

Quando a luz de saturação piscar (velocidade 1 para filtro de gordura, velocidade 2 para filtro de odores), pressione a tecla Booster (T5 ou T4) por 3 segundos enquanto a coifa está ligada. A luz pisca 3 vezes e depois apaga. Para os dois filtros, repita a operação uma segunda vez.

Como substituir a lâmpada?

Desconecte a coifa da rede elétrica. Remova os filtros de gordura. Faça alavanca com uma pequena chave de fenda plana para retirar a proteção da lâmpada. Substitua por uma lâmpada halógena 40 W max (mesmas características). Feche a proteção até ouvir um clique.

A coifa pode ser usada sem filtro de gordura?

Não, é estritamente proibido usar a coifa sem filtro antigordura montado corretamente. Isso poderia causar danos ao motor e aumentar os riscos de incêndio.

Como configurar a coifa em modo exaustão ou recirculação?

Desligue a coifa. Nos modelos táteis, pressione T5 por 6 segundos; o ícone T2 (exaustão) ou T3 (recirculação) acende. Use T5 para mudar o modo, depois pressione T1 para confirmar. Nos modelos com tela, use T4 da mesma forma.

MANUAL DE UTILIZADOR HGA 9.8 AD X/HA Hotpoint Ariston

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Advertências,14

Assistência,28

Instalação,47

Comandos GLASS,48

Manutenção e cuidado,49

Anomalias e soluções,50

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fi xação adequadas à maioria das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualifi cado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser sufi cientemente robusto para suportar o peso do exaustor.
• Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.
• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de protecção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utilizar o produto sem fi Itro de gordura correctamente instalado!

• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

• O local deve dispor de ventilação sufi ciente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.

• Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.

• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem fi car muito quentes se utilizadas com aparelhos de cozedura.

NL

Attentie

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identifi cação situada no aparelho.

NL

Service

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualifi cado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fi cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! Use uma conduta com o menor número de curvas possível.
! Evite alterações drásticas de secção da conduta.
! Use uma conduta com o interior o mais liso possível.
! O material da conduta deve ser aprovado pelas normas,
! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão fi Itrante estão presentes neste manual (ver "Versão fi Itrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fi xada na fl ange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de fi Itros de carvão, estes devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de fi Itração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e fi Itro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
GLASS 60 cm 6	1-82 59.8	50 15/12
GLASS 90 cm 6	1-82 89.9	50 15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGF 9.5S AB X/HA	Halogénea 2	× 40 185
HGA 9.5S AB X/HA
HGA 6.5S AB X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGF 9.8 AD X/HA	Halogénea	2 x 40 290
HGA 9.8 AD X/HA
HGA 6.8 ADI X/HA
HGF 6.8 AD X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGA 9.5 AM X/HA	Halogénea	2 x 40	150
HGF 9.5 AM X/HA
HGA 6.5 AM X/HA
HGF 6.5 AM X/HA

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogénea 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE Os exaustores estão em conformidade com as seguintes Directivas EC:• Directiva “Baixa tensão” 2006/95/EC (12-12-2006)• Directiva “EMC” 2004/108/EC (15-12-2004)

* Há somente em alguns modelos

PT

Comandos GLASS

Modelos com painel de botões mecânico

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com painel Soft Button

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade seleccionada.

T6 ON/OFF luzes

Aviso fi Itro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se ambos os ícones T2 e T3 ficarem intermitentes, significa que ambos os fi ltros estão saturados. Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T5 durante três segundos.

O led que assinala o aviso pisca três vezes e depois regressa à visualização de funcionamento normal.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Confi guração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acendese, indicado o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

Modelos com painel Soft Button + Visor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.

Se ambas as barras fi carem intermitentes, significa que ambos os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do fi itro:

Enquanto o exaustor está ligado, pressione T4 durante três segundos. No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Confi guração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última confi guração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos fi Itros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

Manutenção dos fi Itros de gorduras (A)

O fi ltro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do fi Itro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do fi Itro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NÃO pode ser lavado ou regenerado.

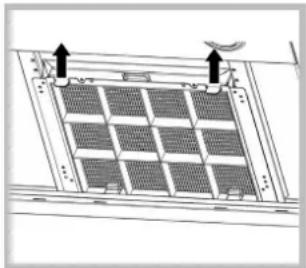

Desmontagem: Remover o filtro de carvões activos pressionando as duas alavancas dianteiras que o fi xam ao exaustor.

Montagem: Encaixar o fi Itro de carvões activos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e depois à frente, pressionando as duas alavancas.

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os fi Itros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danifi cadas

(para mais informações, consulte os dados técnicos presentes no manual seguinte).

1. Volte a fechar a protecção (fi xação por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo apresente no produto ou na documentação de acompanhamento signifi ca que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifi que se:

• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi Itrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifi que se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a fi cha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifi que, contacte o serviço de assistência.

Installatie
