| Tipo de produto | Coifa decorativa |
| Marca | Elica |
| Modelo | Spot H6 ST IX A/60 |
| Dimensões (L x P x A) | 60 x 50 x 40 cm |
| Peso líquido | 12 kg |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Potência do motor | 150 W |
| Fluxo de ar máximo | 600 m³/h |
| Nível de ruído (máx.) | 50 dB(A) |
| Tipo de comando | Eletrônico tátil |
| Iluminação | LED integrado |
| Filtro de gordura | Filtro de alumínio lavável |
| Número de velocidades | 3 + função intensiva |
| Classe energética | A |
| Modo de evacuação | Evacuação externa ou recirculação |
| Diâmetro da saída de ar | 150 mm |
| Altura de montagem recomendada | 65-75 cm (fogão elétrico) |
| Manutenção e limpeza | Limpar regularmente o filtro e as superfícies externas com um pano macio e detergente neutro |
| Segurança | Desligamento automático em caso de superaquecimento (estimativa) |
| Reparabilidade | Índice de reparabilidade não informado; peças de reposição disponíveis no serviço de pós-venda |
Perguntas frequentes - Spot H6 ST IX A/60 ELICA
Perguntas dos utilizadores sobre Spot H6 ST IX A/60 ELICA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor em formato PDF gratuitamente! Encontre o seu manual Spot H6 ST IX A/60 - ELICA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Spot H6 ST IX A/60 da marca ELICA.
MANUAL DE UTILIZADOR Spot H6 ST IX A/60 ELICA
PT - Instruções para montagem e utilização
Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.
A coifa pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.
! É importante conservar este livrete para podê-lo consultar a qualquer momento. Em caso de venda, cessão ou mudança, certificar-se que o mesmo fique junto com o produto. ! Ler cuidadosamente as instruções: as mesmas apresentam importantes informações sobre a instalação, uso e segurança. ! Não efectuar variações eléctricas ou mecânicas no produto ou nos tubos de fuga.
Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas.
Advertências
Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada.
Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação.
Para todas as operações de instalação e manutenção, utilize luvas de trabalho.
O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas.
As crianças devem ser controladas de maneira que não brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha correctamente montada!
A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado.
Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.
As partes acessíveis podem aquecer-se notavelmente quando forem usadas com os aparelhos para a cozedura.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual).
A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Não utilizar ou deixar a coifa sem lâmpadas corretamente montadas devido ao possível risco de choque elétrico.
Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual.
Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.
O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.
Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
Uso
A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna.
Versão aspirante
Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado ao flange de conexão que se encontra sobre a coifa.
O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.
Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente.
Se a coifa for dotada de filtros de carvão ativado, estes deverão ser retirados.
Conectar a coifa a tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior determinará uma diminuição da performance de aspiração e um drástico aumento do ruído.
Declina-se qualquer responsabilidade a este respeito.
! Utilizar uma conduta com o comprimento mínimo indispensável. ! Utilizar uma conduta com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da secção do tubo (diâmetro). ! Usar uma conduta com o interior mais liso possível. ! O material da conduta deve ser aprovado em conformidade com a lei.
Versão filtrante
Deve ser utilizado um filtro de carvão ativado, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.
Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade periférica de aspiração.
Instalação
A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou mistos.
Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.
Atenção! Antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correto funcionamento, controlar sempre que o cabo de rede esteja montado corretamente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.
Montagem
A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/teto. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.
Funcionamento
Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.
Modelo com Teclado

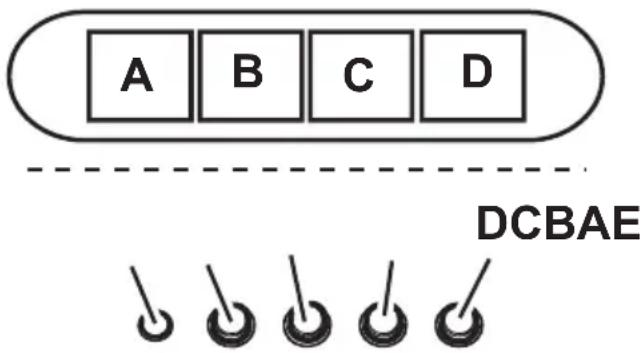

A. botão ON/OFF luzes B. botão OFF/ON aspiração e seleção da potência mínima B+C. botão de seleção da potência de aspiração média B+D. botão de seleção da potência de aspiração máxima E. lâmpada piloto de funcionamento (prevista no modelo com botões redondos)
a. botão ON/OFF luzes b. botão OFF aspiração c. botão de seleção da potência de aspiração mínima d. botão de seleção da potência de aspiração média e. botão de seleção da potência de aspiração máxima
a. lâmpada piloto de funcionamento
b. botão ON/OFF luzes
c. botão OFF aspiração
d. botão de seleção da potência de aspiração mínima
e. botão de seleção da potência de aspiração média
f. botão de seleção da potência de aspiração máxima
a. Interruptor luz ON/OFF. b. Interruptor OFF/velocidade 1 c. Seleção velocidade 2 d. Seleção velocidade 3
Funcionamento - Modelo com display
1 ON/OFF motor
Ao pressionar o botão, o exaustor acciona-se na velocidade 1.
Ao pressionar o botão durante o funcionamento o exaustor passa ao estado OFF.
2 Aumento velocidade
Ao pressionar o botão, o exaustor passa do estado OFF à velocidade 1.
Ao pressionar o botão (exaustor no estado ON) é aumentada a velocidade do motor da velocidade 1 à intensiva.
A cada velocidade corresponde a ligação do respectivo led.
Velocidade 1: 1
Velocidade 2: 2
Velocidade 3:3
Velocidade intensiva: 4 (a piscar)
A velocidade intensa é temporizada. A temporização padrão é de 5', no final da qual o exaustor posiciona-se na velocidade 2.
Para desactivar a função antes do tempo terminar pressione o botão "2", o exaustor posiciona-se na velocidade 1, ao pressionar o botão "1" o exaustor desliga-se.
3 ON/OFF luzes
4 Temporização velocidade
5 Indicador do estado de funcionamento
Temporização velocidade
A temporização das velocidades habilita-se ao pressionar o botão "4", quando a temporização termina o exaustor desliga-se.
A temporização é dividida da seguinte maneira:
Velocidade 1: 20 minutos (1 fixo, ponto a piscar)
Velocidade 2: 15 minutos (2 fixo, ponto a piscar)
Velocidade 3: 10 minutos (3 fixo, ponto a piscar)
Velocidade intensiva: 5 minutos (4 fixo, ponto a piscar)
Durante o funcionamento temporizado, ao pressionar a tecla 1 ou a tecla 4 o exaustor desliga-se; se pressionar a tecla 2, o exaustor sai do funcionamento temporizado colocando-se na velocidade seleccionada.
Sinalização do filtro das gorduras
A sinalização do filtro das gorduras efetua-se após 80 horas de utilização e é indicada pelo visor com o número 1 a piscar. Quando aparece esta sinalização, o filtro das gorduras instalado necessita de ser lavado.
A sinalização pode ser vista com o exaustor no estado ON.
Para eliminar a sinalização do filtro de gorduras, prima o botão "1" por mais de 3 segundos, até que a sinalização se desligue.
A eliminação da sinalização é possível com o exaustor no estado ON.
Sinalização do filtro a carvão (só para versão filtrante)
A sinalização do filtro a carvão efetua-se após 320 horas de utilização e é indicada pelo visor com o número 2 a piscar.
Quando aparece esta sinalização, o filtro a carvão instalado deve ser substituído.
A sinalização pode ser vista com o exaustor no estado ON.
Para eliminar a sinalização do filtro a carvão, prima o botão "1" por mais de 3 segundos, até que a sinalização se desligue.
A eliminação da sinalização é possível com o exaustor no estado ON.
No caso de sinalização contemporânea de ambos os filtros, no visor piscam os números 1 e 2 alternativamente.
Para reiniciar, deve-se efetuar 2 vezes o processo acima descrito.
A primeira vez reinicia a sinalização do filtro de gorduras, a segunda reinicia a sinalização do filtro de carvões.
Na modalidade padrão, a sinalização do filtro de carvões não está ativa.
Caso se utilize o exaustor na versão filtrante é necessário habilitar a sinalização do filtro de carvões.
Ativação da sinalização do filtro de carvões:
Posicione o exaustor em OFF e mantenha pressionados simultaneamente os botões "2" e "3" por 3 segundos.
Os números 1 e 2 piscam alternadamente por 2 segundos.
Desativação da sinalização do filtro de carvões:
Posicione o exaustor em OFF e mantenha pressionados simultaneamente os botões "2" e "3" por 3 segundos.
O exaustor está equipado com um sensor de temperatura que ativa o motor na velocidade 3 caso a temperatura na zona do visor seja demasiado elevada.
A condição de alarme é indicada pelo visor com a letra "t" a piscar.
Esta condição permanece até que a temperatura desça abaixo do limite de alarme.
Pode-se sair desta modalidade pressionando o botão "2".
Cada 30 segundos o sensor verifica a temperatura ambiente da zona do display.
Visualização do visor
| Visualização | Estado |
| 1 | Velocidade 1 |
| 2 | Velocidade 2 |
| 3 | Velocidade 3 |
 | Velocidade 4 (intensiva) |
 | Velocidade 1 20 minutos |
 | Velocidade 2 15 minutos |
 | Velocidade 3 10 minutos |
 | Velocidade intensiva 5 minutos |
 | Manutenção filtro Gorduras |
 | Manutençãoofiltro Carvão |
 | Manutenção filtro Gorduras e filtroCarvão |
 | Alarme Temperatura |
Manutenção
Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando a tomada ou desligando o interruptor geral da habitação.
Limpeza
A coifa deve ser limpa frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros de gordura).
Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.
O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente.
Filtro antigordura
Fig. 11-28
Capta as partículas de gordura derivantes do cozimento.
Deve ser limpo uma vez por mês com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.
Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 27
Retém os odores desagradáveis produzidos durante a cozedura.
O filtro de carvões activos pode ser um destes tipos:
- Filtro de carvões ativos lavável.
- Filtro de carvões ativos NÃO laváveis.
Filtro de carvão ativo lavável
O filtro de carvão pode ser lavado de dois em dois meses em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina).
Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.
Filtro de carvão ativo NÃO lavável
A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses.
NÃO pode ser lavado ou regenerado.
Montagem:
Aganche o filtro a carvões ativos antes da parte de trás da lingueta metálica do exaustor e depois na parte dianteira com os dois botões.
Desmontagem:
Remova o filtro de carvões ativos rodando de 90° os botões que o fixa ao exaustor.
Substituição das lâmpadas
Fig. 29
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar nas lâmpadas, certifique-se de que estejam frias.
Modelo com lâmpadas halógenas
- Extraia a proteção servindo-se de uma pequena chave de fenda ou ferramenta semelhante como alavanca.
- Substitua a lâmpada queimada.
Utilize exclusivamente lâmpadas de halogênio de 12V - 20W máx - G4, tomando o cuidado para não tocá-las com as mãos.
- Feche a cobertura (fixação por encaixe).
Modelo com lâmpadas incandescentes:
- Retire os filtros de gordura.
- Troque as lâmpadas com defeito exclusivamente por lâmpadas de 40 W máx. (E14).
- Monte novamente os filtros.
Se a iluminação não funcionar, verifique se as lâmpadas foram corretamente instaladas em seu lugar antes de chamar a assistência técnica.
- PT - INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO
- A COIFA PODE TER ESTÉTICAS DIFERENTES A QUANTO ILUSTRADO NESTE LIVRETE, TODAVIA AS INSTRUÇÕES DE USO, MANUTENÇÃO E INSTALAÇÃO PERMANECEM AS MESMAS
- ADVERTÊNCIAS
- USO
- VERSÃO ASPIRANTE
- VERSÃO FILTRANTE
- INSTALAÇÃO
- CONEXÃO ELÉTRICA
- MONTAGEM
- FUNCIONAMENTO
- ON/OFF MOTOR
- AUMENTO VELOCIDADE
- ON/OFF LUZES
- TEMPORIZAÇÃO VELOCIDADE
- INDICADOR DO ESTADO DE FUNCIONAMENTO
- SINALIZAÇÃO DO FILTRO DAS GORDURAS
- SINALIZAÇÃO DO FILTRO A CARVÃO (SÓ PARA VERSÃO FILTRANTE)
- ATIVAÇÃO DA SINALIZAÇÃO DO FILTRO DE CARVÕES
- MANUTENÇÃO
- LIMPEZA
- NÃO UTILIZE ÁLCOOL
- FILTRO ANTIGORDURA
- FIG
- FILTRO DE CARVÃO ACTIVO (SÓ PARA A VERSÃO FILTRANTE)
- FILTRO DE CARVÃO ATIVO LAVÁVEL
- FILTRO DE CARVÃO ATIVO NÃO LAVÁVEL
- DESMONTAGEM
- SUBSTITUIÇÃO DAS LÂMPADAS
- MODELO COM LÂMPADAS HALÓGENAS
- MODELO COM LÂMPADAS INCANDESCENTES
Marca : ELICA
Modelo : Spot H6 ST IX A/60
Categoria : Exaustor
