MANUAL DE UTILIZADOR DIGIT 2K2 SynQ

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

OPERATION MANUAL

FUNCIONAMIENTO ESTÉREO:

FUNCIONAMIENTO EN PUENTE:

FUNCIONAMIENTO MONO:

Parabéns e obrigado por ter adquirido este produto SYNPor favor leia atentamente este manual do utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o num lugar seguro de forma a poder consultá-lo no futuro.

CARACTERÍSTICAS

Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante.

• Uma verdadeira revolução na tecnologia de amplificadores profissionais: a Synq apresenta uma nova
  garna de AMPLIFICADORES CLASSE D com potencia excepcional e preço competitivo!
• À extremamente alta eficiência, a reduzido desperdício de energia e muito pouca dissinação de calor são
• A extremamente alta eficiência, o reduzão desperdício de energia a muito pouca dissipação de calor são as principais vantagens desta nova cama de amplificadores!

- Poupanças incríveis de espaço para aplicações móveis: estrutura com apenas 1U de altura!

- Peso extremamente muito baixo: Digit 1K0 = 3,3kg, Digit 2K2 = 5,5kg, Digit 3K6 = 5,6kg!

- Saída de potência extremamente elevada:

- Saída de potência em modo bridge:

- Todas as proteccões que possa imaginar para uso profissional:

o Limitadores de sinal e de corrente

... Proteção de sobrecama

- Proteção contra curto-circuito

- Proteção comir aico-circuito - Provisão DC

o Proteção DO o Proteção tór

c Proteção térmica Proteção AG, VI

- Proteção AC, VHP Início suva

c Inicio suave

• Resposta muito potente de baixos, perfeitos também para subwoofers!
• Filtros de corte de baixos 30Hz eliminam as frequências subsónicas que consumem muita energia.
• 3 Modos diferentes de funcionamento: estéreo, modo bridge, modo mono (entradas ligadas)
• Níveis de entrada: 26 dB / 32 dB / 1,4 V
• Entradas e saidas balanceadas através de XLR
  • 2 Conectores Speakon (saida esquerda e direita)
  • 1 Saida separada para modo bridge.

ANTES DE UTILIZAR

• Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor.
• Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, fomeça este manual.
• Proteja o ambiente. Recicle o material desta embalagem.

SYNQ®

31/36 Amplificadores DIGIT

PORTUGUÊS MANUAL DO UTILIZADOR

Verifique o conteúdo:

Certifique-se que a caixa contém os seguintes artigos:

- Manual do utilizador

- Cabo de alimentação

INSTRUÇÕES DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico.

O simbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este simbolo significa: utilização unicamente em espaços fechados

Este simbolo significa: Leia instruções

• De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objetos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.
• Não coloque chamas descobertas (tais como velas acesas) sobre a unidade.
• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
• Evite locais com poeiras. Limpe a unidade regularmente.
• Mantenha esta unidade fora do alcance das crianças.
• Esta unidade deverá ser operada unicamente por pessoas experientes.
• Temperatura ambiente de funcionamento máxima é de 40°C. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• As distâncias mínimas para a ventilação suficiente são 10cm.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efectuar manutenção.
• A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Quando o interruptor de potência está na posição de repouso, esta unidade não está desconectada completamente da alimentação!
• Este dispositivo deve ser ligado à terra em ordem a cumprir com os regulamentos de segurança.
• De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. Não existem peças que possam ser substituídas pelo utilizador.
• Nunca repare um fusivel nem tente operar a unidade sem fusivel. Substitua sempre um fusivel danificado por outro com as mesmas características!
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• Caso seja necessário transportar a unidade utilize a embalagem original.
• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.

SYNQ ²

32/36 Amplificadores DIGIT

PORTUGUÊS MANUAL DO UTILIZADOR

GUIA DE INSTALAÇÃO:

• Instale a unidade num local bem ventilado onde não exista exposição a altas temperaturas ou humidade.
• Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afectar o desempenho da unidade e poderá até danificá-la.
• Com adaptadores opcionais de 19° (informações adicionais mais adiante neste manual), esta unidade pode ser montada em racks de 19°. Fixe a unidade utilizando os 4 orifícios do painel frontal. Certifique-se que utiliza parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.
• Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade. Limpe os orifícios de ventilação regularmente com um aspirador. Isto aumenta a capacidade de arrefecimento das ventoinhas do amplificador e permite evitar o sobreaquecimento.

LIGAÇÕES

Certifique-se que desliga a unidade antes de efectuar alterações nas ligações. Para as entradas de sinal recomendamos que utilize ligações XLR. Utilize cabos de sinal de boa qualidade para garantir uma excelente qualidade áudio. Para as colunas tem de utilizar as saídas Speakon®. Na descrição da unidade irá encontrar mais informação como conectar o amplificador.

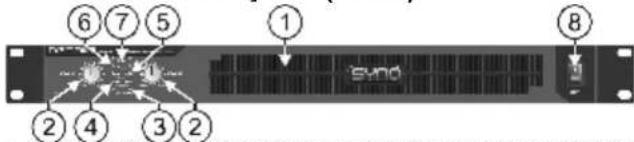

CONTROLOS E FUNÇÕES (Frente)

1. ORIFÍCIOS DE VENTILACÃO: Durante o funcionamento é produzido calor que deve ser dissipado. As ventoinhas no interior do amplificador têm de poder evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o sobreaquecimento, é muito importante que não cubra os orifícios de ventilacão. Limpe os orifícios de ventilação regularmente com um aspirador. Isto aumenta a capacidade de arrefecimento das ventoinhas do amplificador e permite evitar o sobreaquecimento.
2. CONTROLOS DE GANHO: Estes potenciómetros permitem controlar a sensibilidade do amplificador. Cada canal tem o seu controlo próprio.

Pode utilizar estes controlos para definir o nível máximo de som da sua instalação: • Gire ambos os controlos no amplificador para a esquerda.

- Reproduza alguma música e certifique-se que os indicadores VU na sua mesa de mistura se encontram a 0dB. (De tempos a tempos a zona vermelha acende-se)

- Coloque a saída Master da sua mesa de mistura no nível máximo.

- Abra os controlos de ganho do amplificador até que o nível máximo de som desejado seja alcançado.

• Certifique-se que ninguém consegue aceder aos controlos de ganho do amplificador. Acabou de definir o nível máximo de som que o DJ poderá produzir. Os seus vizinhos ficarão agradecidos... (em alguns casos o DJ nem por isso *)
  Nota: Nos modos Mono e Bridge, apenas o controlo de ganho do canal esquerdo é utilizado para ajustar a sensibilidade de entrada.

PORTUGUÊS MANUAL DO UTILIZADOR

1. LEDS DE MODO DE OPERAÇÃO: Estes leds indicam o modo de operação. O Interruptor (14) no painel traseiro é usado para escolher um desses 3 modos possíveis:

2. MODO ESTÉREO: Ambos os leds estão apagados. Este é o modo mais comum, ambos os canais estão a trabalhar individualmente.

3. MODO MONO: o LED 'MONO' está aceso. Basicamente é idêntico ao modo estêreo mas as entradas de ambos os canais estão unidas portanto a saída será mono. Neste caso precisa apenas de usar a entrada do canal esquerdo para utilizar a saída dos dois canais.

4. MODO BRIDGE: o LED 'BRI' está aceso. Ambos os canais estão ligados em "modo bridge" para obter uma saída mono com potência muito mais elevada.

5. LEDS SIGNAL: Estes LEDs indicam que um sinal musical está presente nas entradas.

6. LEDS CLIP: Os LEDs irão acender nas seguintes situações:

7. Quando o sinal de saída tenha atingido um nível alto que possa resultar em distorção. (clipping).

8. Enquanto os limitadores de sinal estão a funcionar para manter a distorcão baixa

9. Quando acorreu um curto-circuito na secção de salda. Desligue o amplificador, verifique a coluna e cabos de ligação para encontrar o problema.

10. LEDS LIMIT: [apenas no DIGIT 2K2 e DIGIT 3K6] Os LEDs irão acender nas seguintes situações:

11. Quando a potencia de salda excede o nível de segurança de funcionamento do amplificador, os LED, UMT, e
    LEDs Limit está acessos os limitadores de corrente entram em acção para reduzir o alcance dinâmico (corrente) da saída e trazem de volta o amplificador para o seu nível de segurança de funcionamento. Neste caso é aconselhado que baixe o nível de entrada!

12. Quando acorreu um curlo-circuito na seccão de saída e o amplificador está no modo de
    de que de serou aim consírcios na couças de caixa e o amplificador, esta no modo de proteção. Desigue o amplificador verifique a coluna e cabos de ligação para encontrar o problema.

13. LEDS PROTECT: O LED de protecção está ligado nas seguintes situações:

14. Durante os primeiros segundos após ligar o amplificador.

15. Quando a temperatura do aparelho se tomar demasiado alta
16. Em caso de defeito técnico: Protecção DC!

- Ao desligar o amplificador, o led "protect" liga-se por breves momentos.

1. INTERRUPTOR ENERGIA: Usado para ligar / desligar o amplificador. Alguns segundos após ligar o amplificador este estará pronto a funcionar.

CONTROLOS E FUNÇÕES (Traseira)

1. ALIMENTAÇÃO com encaixe IEC e suporte fusível integrado, conecte aqui o cabo de alimentação.

2. VENTOINHA E ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido calor que deve ser dissipado. As ventolinhas no interior do amplificador têm de poder evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o sobrequecimento, é muito importante que não cubra os orifícios de ventilação. NO DIGIT 1K0 os orifícios de ventilação estão situados no lado esquerdo, no DIGIT 2K2/3K6 estão situados na traseira.

3. SAÍDAS SPEAKON CH.A + CH.B: Use estes conectores Speakora conectar as suas colunas (impedância >4ohm) em modo mono ou estéreo. As ligações são da seguinte forma:

1. SAÍDA BRIDGE: Utilize este conector para conectar a sua (impedância> 8ohm) em modo bridge.

As ligações são da seguinte forma:
- POS(+) = Conectar PIN1+ a PIN2+
- NEG(-) = Conector PIN1- e PIN2-

[Unreadable Text]

PORTUGUÊS MANUAL DO UTILIZADOR

1. FILTRO DE CORTE DE BAIXOS 30 Hz: Elimina as frequências subsónicas indesejadas abaixo do 30 Hz. Na maioria dos cabos estas frequências apenas consomem muita energia sem adição de qualquer valor à música.
2. Interruptor OPERATION MODE: Permite definir o modo de funcionamento do amplificador. O modo mais comum é o estéreo. Se necessitar de mais potência pode utilizar o amplificador em modo bridge. Para mais informações consulte o ponto 3.
3. INTERRUPTOR INPUT SENSITIVITY: pode escolher 3 diferentes níveis de entrada: 26 dB /32 dB /1,4V
4. SAÍDAS BALANCEADAS através de XLR: Pode ser usado para enviar sinal para o próximo amplificador. Pino 1: sinal Terra. Pino 2: sinal +. Pino 3: sinal -
5. ENTRADAS BALANCEADAS através de XLR: Pino 1: sinal Terra, Pino 2: sinal +. Pino 3: sinal -

COMO UTILIZAR

OPERAÇÃO EM ESTÉREO

• Conecte o sinal audio às entradas (15 ou 16)
• Coloque o interruptor de modo de operação (13) para "stereo"
• Conecte as respectivas colunas ás saldas Speakon E+D (11)
• Verifique se a voltagem corresponde a 230Vac antes de conectar tomada de corrente (com terra)
  • Coloque os controlos de ganho (2) a zero
• Verifique se existe um sinal musical nas entradas.
  • Ligue o amplificador (B)
• Ajuste os ganhos de entrada (2) para o nível desejado

OPERAÇÃO EM BRIDGE:

• Conecte o sinal áudio á entrada do canal esquerdo (15 ou 16)
• Coloque o interruptor de modo de operação (13) para "bridge"
• Conecte a(s) respectiva(s) coluna(s) á saída Bridge (12)
• Verifique se a voltagem corresponde a 230Vac antes de conectar o cabo á tomada de corrente (com terra)
  • Coloque os controlos de ganho (2) a zero
• Verifique se existe um sinal musical na entrada esquerda
  • Ligue o amplificador (8)
• Ajuste o ganho da entrada esquerda (2) para o nível desejado, ganho do canal direito a zero

OPERAÇÃO EM MONO

• Conecte o sinal audio à entrada do canal esquerdo (15 ou 16)
• Coloque o interruptor de modo de operação (13) para "mono"
• Conecte as respectivas colunas ás saidas Spealórd (11)
• Verifique se a voltagem corresponde a 230Vac antes de conectar o cabo à
  tomada de corrente (com terra)
• Coloque os controlos de ganho (2) a zero
• Verifique se existe um sinal musical na entrada
  • Ligue o amplificador (B)
• Ajuste o ganho da entrada esquerda (2) para o nível desejado, ganho do canal direito a zero

PORTUGUÊS MANUAL DO UTILIZADOR

ESPECIFICAÇÕES

	Digit-1K0	Digit-2K2	Digit-3K6
Pot, estéreo 8Ω (kHz, THD-N<0.1%)	2x 300Wrms 2x	650Wrms 2x 1050Wms
Pot, estéreo 4Ω (kHz, THD-N<0.1%)	2x 540Wrms 2x	1100Wrms 2x 1800Wms
Pot. bridge 8Ω (kHz, THD-N<0.1%)	1x 1080Wrms 1x	2200Wrms 1x 3600Wms
Pot. mono 8Ω (kHz, THD-N<0.1%)	2x 300Wrms	2x 650Wrms	2x 1050Wms
Pot. mono 4Ω (kHz, THD-N<0.1%)	2x 540Wrms 2x	1100Wrms 2x 1800Wms
Eficácia eléctrica	>90%	>90%	>90%
Resp. Freq. (-/-dB)	5 - 36.000Hz	5 - 36000Hz	5 - 36000Hz
Sensibilidade de entrada	26 dB / 32 dB /	126 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V
Impedância de entrada sem balanço	10 kΩ	10 kΩ	10 kΩ
Impedância de entrada balanceado	20 kΩ	20 kΩ	20 kΩ
Rácio S/R (A-Weighted)	>100dB	>100dB	>100dB
Damping factor (8Ω/1kHz)	280	>300	>300
Slew Rate	29V/uS	29V/uS	29V/uS
Arrefecimento	Vent. Veloc. Variável	Vent. Veloc. Variável	Vent. Veloc. Variável
Entradas de sinal	XLR Balanceado	XLR Balanceado	XLR Balanceado
Saidas de sinal	XLR Balanceado	XLR Balanceado	XLR Balanceado
Alimentação	AC230V / 50Hz	AC230V / 50Hz	AC230V / 50Hz
Consumo de potência (pico máximo)	1200 Watt	3200 Watt	3900 Watt
Dimensões LxHxD mm)	482x44x215 (19"/1U)	482x44x301 (19"/1U)	482x44x301 (19"/1U)
Peso (kg)	3,3kg	5,5kg	5,6kg

Estas informações estão sujeitas a alterações sem aviso prévio

Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
