BEDIENUNGSANLEITUNG DIGIT 2K2 SynQ

Bedienungsanleitung DE

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

EERSTE INGEBRUIKNAME

DEUTSCH BEDIENUNGSANLEITUNG

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses ³ Pmbakt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

- Ein wirklicher Durchbruch in professioneller Verstärkertechnik: Synq führt ein neues Modell von KLASSED VERSTÄRKERN mit außergewöhnlicher Leistung und konkurrenzfähiger Preisgestaltung ein!

• Die äußerst hohe Effizienz, der reduzierte Leistungsverlust und die sehr niedrige Hitzeentwicklung sind die Hauptvorteile dieser PWM-Verstärker!

- Unglaublich Platz sparend für mobile Anwendungen: Gehäuse ist nur eine Einheit hoch!

- Unglaublich niedriges Gewicht: Digit 1K0 = 3,3kg, Digit 2K2 = 5,5kg, Digit 3K6 = 5,7kg!

• Außergewöhnlich hohe Ausgangsleistung:

• Ausgangsleistung in Brückenmodus:

- Alle für den professionellen Gebrauch üblichen Sicherungen:

Signal- + Strombegrenzer

Überlastungsschutz

Kurzschlusssicherung

Gleichstrom-Störschutz

Überhitzungsschutz

Wechselstrom-VHE-Sicherung

Wechselatform-, VTH-Sicherung Soft-Start

Soft-Start

• Sehr kraftvolle Bassleistung, auch ideal geeignet für Subwoofers!
• Schaltbarer 30Hz Low Cut Filter blendet unerwünschten Strom verbrauchenden Infraschall aus.
• 3 verschiedene Betriebsmodi: Stereo, Brückenmodus, Monomodus (angeschlossene Eingänge)
  • Eingangsempfindlichkeit: 26 dB / 32 dB / 1,4 V
  • Symmetrische Ein-/Ausgänge an XLR
  • 2 Speakon Anschlüsse (linke und rechte Ausgänge)
  • 1 separater Ausgang für Brückenmodus

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

- Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung.

• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen.
• Aus Umweltschutzgründen Verpackung bitte wieder verwenden oder richtig trennen.

SYNQ®

19/36 DIGIT Verstärkern

DEUTSCH BEDIENUNGSANLEITUNG

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:
- Bedienungsanleitung
• Klasse D Verstärker
- Netzkabel

SICHERHEITSHINWEISE

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme Umgebung zum Temperaturausgleich einige Zeit ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
  • Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Umgebungstemperatur darf 40°C nicht überschreiten.
• Minimalabstand um das Gerät für ausreichende Kühlung = 10cm.
• Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss dieses Gerät geerdet werden.
• Gerät nicht öffnen. Das Gerät ist wartungsfrei.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen.
• Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

SYNQ ²

20/36 DIGIT Verstärkern

DEUTSCH BEDIENUNGSANLEITUNG

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Geräts beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigen würden.

Säubern Sie regelmäßig die Ventilationsöffnungen mit einem Staubsauger. Dies hilft den Ventilatoren im Verstärker die Kühlung aufrechtzuerhalten, damit das Gerät nicht überhitzt.

ANSCHLÜSSE

Seien Sie sich sicher das Sie dass Gerät abgeschaltet haben, bevor Sie Veränderungen an der Verkabelung vornehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um Ihnen gute Audio Qualität zu Gewährleisten verwenden Sie ausschließlich gute Kabel. Für die Lautsprecher empfehlen wir die Speakontö Ausgänge zu verwenden. In der Gerätebeschreibung finden Sie weitere Hinweise zum Anschluss des Verstärkers.

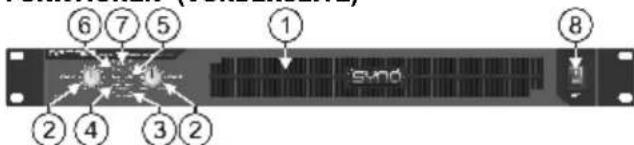

FUNKTIONEN (VORDERSEITE)

1. VENTILLATIONS LÖCHER: Während des Betriebes entwickelt der Verstärker Hitze die abzuführen ist. Die Lüfter im Inneren des Verstärkers müssen im Stande sein die Hitze abzuführen Dafür ist es sehr wichtig die Lüftungsoffnungen nicht zu verdecken, ansonsten überhitzt der Verstärker. Saugen Sie die Lüftungsoffnungen regelmäßig mit einem Staussauger ab. Das vermindert die Kühleistung des Verstärker-Ventilators und hilft, Überhitzung zu vermeiden.

2. LAUTSTÄRKE REGLER: Mit diesen Potentiometern regeln Sie die Lautstärke des Verstärkers, Jeder Kanal ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen.

• Drehen Sie beide Reglen(3) an der Endstufe nach links.
- Legen Sie Musik auf und vergewissem Sie sich das die VU Anzeige an Ihrem Mixer auf 0dB steht. (Von Zeit zu Zeit kann es vorkommen dass die rote Zone aufleuchtet).
- Stellen Sie den Master Regler am Mischpult auf maximale Lautstärke.
- Betätigen Sie am Verstärker so lange die Lautstärkenregler(3), bis Sie die gewünschte Lautstärke erreicht haben.
- Sorgen Sie dafür, dass niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf Ihren persönlichen maximalen Pegel ein. Ihre Nachbarn werden froh darüber sein ... (in den meisten Fällen der DJ nicht...®)

Hinweis: Im Mono und Bridge Modus, dient nur der linke Lautstärkenregler am Verstärker zum Regeln der Lautstärke.

DEUTSCH BEDIENUNGSANLEITUNG

1. BETRIEBS-LEDS: Diese LED's zeigen den Betriebsmodus an. Schalter (14) auf der Geräterückseite dient der Einstellung auf einen der 3 möglichen Modi:

2. STEREO MODUS: Beide LED's leuchten. Das ist der herkömmlichste Modus, beide Kanäle arbeiten getrennt.

3. MONO MODUS: das 'MONO' LED leuchtet. Dies ist im Grunde identisch mit dem Stereomodus, jedoch sind die Eingänge beider Kanäle zusammen geschaltet, so dass der Ausgang in Mono erfolgt. In diesem Fall benutzen Sie nur den Eingang des linken Kanals, um beide Ausgangskanäle zu betreiben.

4. BRIDGE MODUS: das 'BRI' LED leuchtet. Beide Kanäle sind in „Bridge-modus“ verbunden, um einen Monoausgang mit höherer Leistung zu erreichen.

5. SIGNAL-LEDS: Diese LED's zeigen an, dass an den Eingängen ein Musiksignal anliegt.

6. CLIP-LEDS: Die LEDs leuchten auf, wenn: • das Ausgangssignal solche Spitzen erreicht, dass Verzerrungen auftreten können (Clipping), die Signalbegrenzer in Aktion treten, um die Verzerrungen gering zu halten.

- wenn es einen Kurzschluss im Ausgangsbereich gab. Schalten Sie den Verstärker aus,

überprüfen Sie den Lautsprecher und die Ausgangskabel um das/die Probleme zu finden. 6. LIMIT LEDs: [nur auf dem DIGIT 2K2 und DIGIT 3K6] Die LEDs leuchten auf, wenn: • die Ausgangsleistung über den sichener Arbeitsbereich des Verstärkers hinausgeht. Die LIMIT LEDs leuchten, solange die Strombegrenzer aktiv sind, um den dynamischen Bereich (Strom) des Ausgangs zu verringern und den Verstärker auf seinen sicheren Arbeitsbereich zurückzubringen. In diesem Fall müssen Sie die Eingangsleistung herunterfahren!

- wenn es einen Kurzschluss im Ausgangsbereich gab und der Verstärker im Schulzmodus ist Schalten Sie den Verstärker aus, überprüfen Sie den Lautsprecher und die Ausgangskabel um das/die Probleme zu finden.

1. PROTECT LEDS: Die Protection LED leuchtet in folgenden Situationen auf:

2. Während der ersten Sekunden nach einschalten der Endstufe.

3. Wenn die Temperatur des Leistungsverstärkers zu hoch geworden ist.
4. In Folge eines technischen defektes: Wechselstromschutz!

5. Während des Ausschaltens des Verstärkers kann es vorkommen, dass die "protect led" für eine kurze Zeit aufleuchten.

6. Hauptschalter: Verwenden Sie diesen Schalter um das Gerät Ein- und Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit.

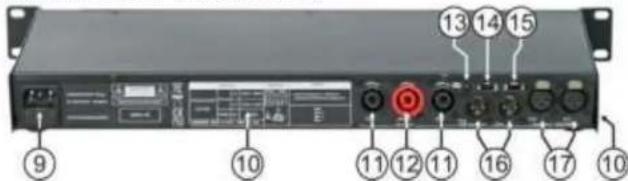

FUNKTIONEN (RÜCKSEITE)

1. Netanschluss Mit Hilfe des IEC Stackers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

2. VENTILATOR UND LÜFTUNGSÖFFNUNGEN: Während des Betriebes erzeugt der Verstärker Hitze die abgeführt werden muss. Die Lüfter im Inneren des Verstärkers müssen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Verstärker sonst überhitzt wird. Am DIGIT 1K0 sind die Lüftungsöffnungen an der linken Seite angebracht, am DIGIT 2K2/3K6 sind die Lüftungsöffnungen an der Rückseite angebracht.

3. CH.A+CH.B SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon ⁸ Anschlüsse um Ihre Lautsprecher (Impedanz >4ohm) anzuschließen. Sie verkabeln die Verbindungen wie folgend:

4. POS(+) = Speakon Anschluss PIN1+ und PIN2+

5. NEG(-) = Speakon Anschluss PIN1- und PIN2-

DEUTSCH BEDIENUNGSANLEITUNG

12. BRIDGE AUSGANG:

Mit diesem Anschluss schließen Sie Ihren Lautsprecher (Im) >Bohmjin Bridge Modus an. Die Belegung des Anschlusses folgt:

- POS(+) = Anschluss PIN1+ und PIN2+

- NEG(-) = Anschluss PIN1- und PIN2-

1. LOW CUT FILTER 30Hz: blendet unerwünschten Strom

verbrauchenden Infraschall unter 30Hz aus. Diese Frequenzen konsumieren meist nur viel Energie und haben keinen Einfluss auf die Klangqualität

1. BETRIEBSMODUS Schalter: Wird verwendet um die Betriebsart einzustellen. Am meisten üblich ist der "Stereo" Modus. Wenn Sie mehr Leistung benötigen, können Sie den Verstärker im Bridge Modus verwenden. Im Monomodus brauchen Sie nur den linken Eingang anzuschließen, um beide Ausgänge zu treiben. Weitere Informationen unter Punkt 3.

2. EINGANGSEMPFINDLICHKEITS-KNOPF: Sie können 3 verschiedene Eingangspegel wählen: 26 dB / 32 dB / 1.4 V

3. SYMMETRISCHE AUSGÄNGE AN XLR: Kann zum Senden des Signals an den nächsten Verstärker benutzt werden. Pin1: Betriebserde, Pin2: Signal+, Pin3: Signal -

4. SYMMETRISCHE EINGÄNGE AN XLR: Pin1: Betriebserde, Pin2: Signal+, Pin3: Signal -

BEDIENUNGSHINWEISE

STEREOBETRIEB:

• Schließen Sie das Audiosignal an den Eingängen (15 oder 16) an.
- Stellen Sie den Betriebsmodusschalter (13) auf Stereo' ein
- Schließen Sie die entsprechenden Lautsprecher an den L+R Speakon Ausgängen (11) an.
- Vergewissem Sie sich, dass die Netzspannung 230V\~ beträgt, bevor den Stecker in die geerdete Steckdose stecken.
- Stellen Sie beide Lautstärkeregler (2) auf Null.
- Vergewissern Sie sich, dass am Eingang ein Musiksignal anliegt. - Schalten Sie den Verstärker ein (8).
- Regeln Sie die Lautstärkeregler (2) auf das gewünschte Niveau.

BRIDGE MODUS BETRIEB:

• Schließen Sie das Audiosignal am linken Eingang (15 oder 16) an.
• Stellen Sie den Betriebsmodusschalter (13) auf „Überbrückung“
• Schließen Sie den/die entsprechenden Lautsprecher an den Überbrückungs-Ausgänge (12) an.
• Vergewissem Sie sich, dass die Netzspannung 230V- beträgt, bevor den Slecker in die geordete Steckdose stecken.
• Stellen Sie beide Laufstärkeregler (2) auf Null.
• Vergewissern Sie sich, dass am linken Eingang ein Musiksignal anliegt
• Schalten Sie den Verstärker ein (8).
• Regeln Sie die linken Lautstärkeregler (2) auf das gewünschte Niveau lassen Sie den rechten Lautstärkeregler auf Null.

MONOBETRIEB:

• Schließen Sie das Audiosignal am linken Eingang (15 oder 16) an.
• Stellen Sie den Betriebsmodusschalter (13) auf „Mono“ ein.
• Schließen Sie die entsprechenden Lautsprecher an den L+R Speakoff Ausgängen (11) an.
• Vergewissern Sie sich, dass die Netzspannung 230V\~ beträgt, bevor den Stecker in die geerdete Steckdose stecken.
• Stellen Sie beide Laufstärkeregler (2) auf Null.
  • Vergewissem Sie sich, dass am Eingang ein Musiksignal anliegt.
  • Schalten Sie den Verstärker ein (8).
• Regeln Sie die linken Lautstärkeregler (2) auf das gewünschte Niveau lassen den rechten Lautstärkeregler auf Null.

DEUTSCH BEDIENUNGSANLEITUNG

TECHNISCHE DATEN

	Digit-1K0	Digit-2K2	Digit-3K6
Power stereo 8Ω (1kHz, THD+N=0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Power stereo 4Ω (1kHz, THD+N=0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Power bridge 8Ω (1kHz, THD+N=0,1%)	1x 1080Wrms	1x 2200Wrms	1x 3600Wrms
Power mono 8Ω (1kHz, THD+N=0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Power mono 4Ω (1kHz, THD+N=0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Wirkungsgrad	>90%	>90%	>90%
Frequenzbereich (+/-dB)	5 - 36.000Hz	5 - 36000Hz	5 - 36000Hz
Eingangsimpfindlichkeit	26 dB / 32 dB / 1,426y dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V
Eingangsimpedanz unsymmetrisch	10 kΩ	10 kΩ	10 kΩ
Eingangsimpedanz symmetrisch	20 kΩ	20 kΩ	20 kΩ
Rauschabstand (A-Weighted)	>100dB	>100dB	>100dB
Dämpfungsfaktor (8Ω/1kHz)	280	>300	>300
Zuwachrate	29V/uS	29V/uS	29V/uS
Kühlung	variable speed fan	regelbarer Lüfter	regelbarer Lüfter
Signaleingänge	Balanced XLR	Balanced XLR	Balanced XLR
Signalausgänge	Balanced XLR	Balanced XLR	Balanced XLR
Stromversorgung	AC230V / 50Hz	AC230V / 50Hz	AC230V / 50Hz
Leistungsaufnahme (max. Spitze)	1200 Watt	3200 Watt	3900 Watt
Abmessungen (BxHxT mm)	482x44x215 (19"/1U)	482x44x301 (19"/1U)	482x44x301 (19"/1U)
Gewicht (kg)	3,3kg	5,5kg	5,6kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
