MANUAL DE UTILIZADOR JSR-CL802 Jocel

Por favor leia atentamente as Instruções deste Manual.

A. Cuidados
B. Características
C. Princípio de funcionamento
D. Estrutura
E. Especificações
F. Partes e componentes
G. Instalação
H. Desmontagem
I. Instruções de funcionamento
J. Resolução de problemas

A. CUIDADOS

1. Mantenha sempre o secador de roupa a uma distância de pelo menos 1,5m de água ou fontes de calor.
2. Limpe o aparelho com um pano húmido em vez de enxaguar com água.
3. Certifique que a tomada eléctrica tem ligação à terra.
4. Quando utilizar, certifique-se que as roupas já foram centrifugadas – pela máquina da roupa ou torcidas à mão – para evitar que a água caia para o chão. Para reduzir o tempo de secagem e poupar energia coloque roupa com menos água.
5. Para evitar queimaduras nunca toque nas partes metálicas da saída de ventilação.
6. Mantenha as crianças e as pessoas incapazes afastadas da máquina quando esta está em funcionamento.
7. As roupas a secar devem suportar temperaturas superiores a 70°C.
8. Capacidade de secagem: máximo 10Kg.
9. As entradas e saídas de ar devem manter-se desobstruídas.
10. Qualquer reparação deve ser efectuada por um técnico qualificado.

B. CARACTERISTICAS

1. Este secador de roupa evita a fricção das roupas, danos ou vincos.
2. Resistência PTC – diferente do método de aquecimento tradicional, para garantir segurança máxima, com dupla protecção de aquecimento.
3. Evite a “re-poluição”: este secador de roupa mantem as roupas fora do contacto com o exterior permitindo ficarem isentas do contacto com insectos e pó,eliminando assim os bacilos.

4. Multi-função numa só máquina: secador de roupa, aquecedor de compartimento e guarda-roupa.

5. Poupança de energia: quando comparado com aparelhos tradicionais semelhantes, este secador de roupa poupa energia.

6. Grande eficiência: demora entre 1 e 3 horas a secar a roupa.
7. Fácil de transportar: pequeno, leve, fácil de desmontar e adequado para levar de viagem.

C. PRINCÍPIO DE FUNCIONAMENTO

A resistência PTC é segura, poupa energia, tem uma vida útil longa.

Este aparelho adopta o seguinte princípio de funcionamento:

• Ventoinha para formar uma pressão de ar positiva dentro da capa.
• Entrada de ar no interior da capa a ser aquecido pelo elemento PTC.
• No estado estático, as roupas são processadas pelo ar quente, permitindo retirar a humidade da roupa e expulsar-la para o exterior da capa de protecção.

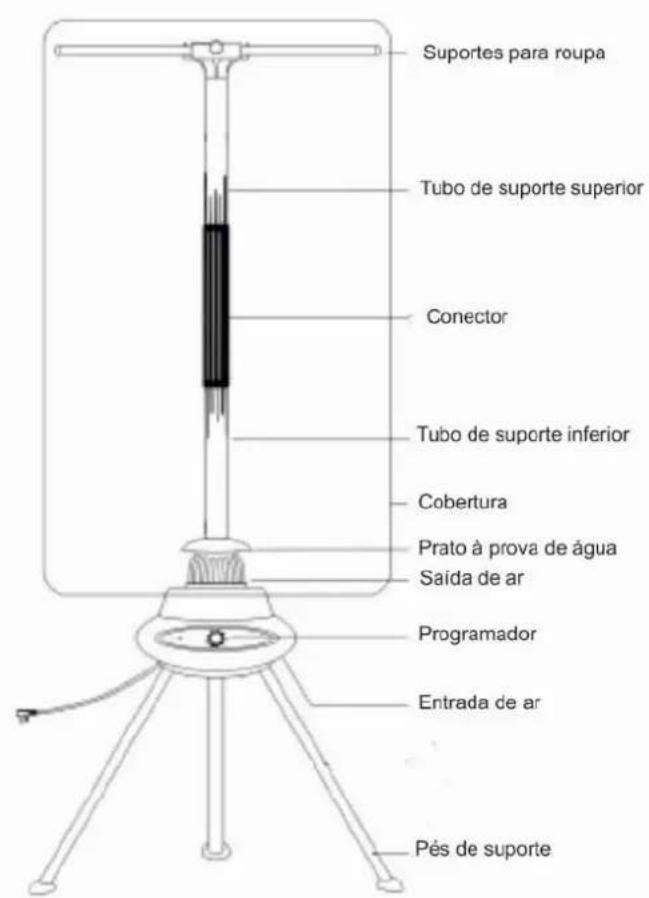

D. ESTRUTURA

E. ESPECIFICAÇÕES

Tamanho da embalagem (1 un): A 250 x L 368 x P 290mm

Tamanho da caixa principal (4 un): A 520 x L 600 x P 390mm

Peso bruto do aparelho: 3,5 kg

Tensão nominal: 220V\~

Frequência nominal: 50Hz

Potência nominal: 1000W

Quantidade de roupa a secar: ≤10kg

Período de secagem da roupa: 0\~180 min

F. TABELA DE PEÇAS E COMPONENTES

DESIGNAÇÃO	QUANTIDADE UNIDADE
Motor	1	Peça
Prato à prova de água	1	Peça
Tubo de suporte superior	1	Conj.
Tubo de suporte inferior	1	Peça
Conector	1	Peça
Pés de suporte	3	Peça
Capa	1	Peça
Manual utilizador	1	Peça

G. INSTALAÇÃO

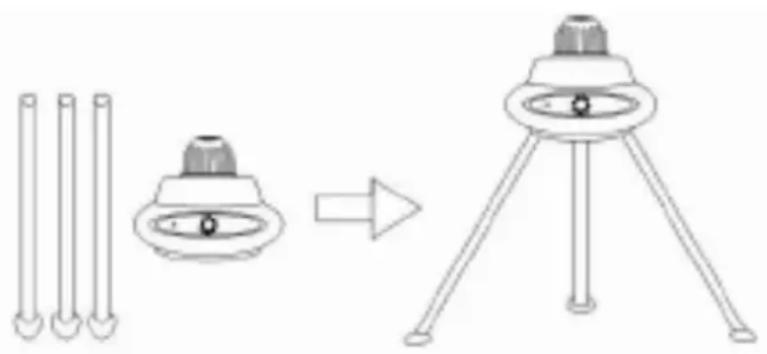

☆ Coloque os 3 pés de suporte nos respectivos orifícios, na parte de baixo da unidade do motor.

☆ Coloque o conector no tubo de suporte superior, enrosque-o rodando para a direita até atingir a sua posição.

Coloque o prato à prova de água no tubo de suporte inferior. Fixe o tubo de suporte inferior e, de seguida, fixe esta parte no motor. Enrosque rodando para a direita para garantir que alcança a posição correcta.

☆ Insira os suportes para a roupa em aluminio no tubo superio, e de seguida baixe-os para a posição horizontal.

☆ Coloque as roupas nos suportes, coloque a capa e feche.

Para desmontar esta máquina, siga os passos acima indicados, mas na ordem inversa.

I. INSTRUÇÕES DE FUNCIONAMENTO

1. Introduza a ficha numa tomada com ligação à terra.
2. Rode o botão para a o secador iniciar o funcionamento. Entretanto, o indicador luminoso acende-se.

1. Rode o botão para a posição LIGADO e escolha e tempo para secagem da roupa.
2. Rode o botão para a posição DESLIGADO para desligar o motor.
3. Rode o botão para a esquerda para o aparelho trabalhar sem limite de tempo.

J. RESOLUÇÃO DE PROBLEMAS

N.o	Problema	Causa possível
1	Tempo de secagem muito longo.	1. Roupa muito grossa.2. Roupa não centrifugada na máquina ou não torcida à mão.3. Capa mal fechada, fuga de ar.
2	A máquina pára de repente.	1. Entrada ou saída de ar bloqueada pela roupa ou outras coisas. Processo de protecção de arranque da máquina.2. Excedeu o tempo escolhido.
3	O indicador luminoso não se acende e a máquina não funciona.	1. Falha de energia.2. Fusível da tomada fundido.3. Fusível da máquina fundido.

CONDIÇÕES GERAIS DE GARANTIA

1. A Garantia só é válida mediante apresentação da factura de compra do produto.
2. Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fabrico.
3. A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.

4. Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou eléctricas, inundações, humidades, etc.

5. Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240Volts.

6. A Garantia não abrange indemnizações por danos pessoais ou materiais causados directa ou indirectamente, seja a que título for.
7. Esta garantia cessa no momento em que se constate terem sido efectuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.

A GARANTIA CADUCA

1. Com a modificação ou desaparecimento da chapa de identificação do aparelho.
2. Excedido o prazo de 24 meses Linha Doméstica e 06 meses Linha Hotelaria da data de aquisição, a Garantia caduca e a Assistência será efectuada debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.

ASSISTÊNCIA TÉCNICA

1. Para qualquer informação ficam os nossos SERVIÇOS TÉCNICOS ao dispôr dos utentes dos nossos PRODUTOS.
2. Quando solicitado, elaboraremos orçamento prévio de reparação.

PERÍODO DE GARANTIA:

• 02 ANOS PARA LINHA DOMÉSTICA
• 06 MESES PARA HOTELARIA
