Tipo de produto	Adaptador PLC (Corrente Portadora em Linha)
Marca	TP-Link
Modelo	AV1200
Tecnologia	HomePlug AV2
Velocidade teórica máxima	Até 1200 Mbps
Tomada elétrica integrada	Sim (tomada fêmea)
Porta Ethernet	1 x Gigabit Ethernet (10/100/1000 Mbps)
Dimensões (C x L x A)	Aproximadamente 95 x 58 x 38 mm
Peso	Aproximadamente 180 g
Alimentação	Via tomada elétrica (100-240 V~, 50/60 Hz)
Consumo elétrico	Menos de 4 W (espera), menos de 8 W (ativo)
Compatibilidade	Padrão HomePlug AV/AV2, compatível com qualquer adaptador PLC padrão
Segurança	Criptografia AES 128 bits
Botão Pair/Reset	Sim (pressione longo para redefinir)
Indicadores luminosos	Power, Ethernet, PLC
Funcionalidades	Plug and Play, gerenciamento via software tpPLC
Manutenção e limpeza	Limpe com um pano macio e seco
Condições de uso	Temperatura: 0-40 °C, umidade: 10-90 % sem condensação
Certificações	CE, RoHS

Perguntas frequentes - AV1200 TP-LINK

Como instalar o adaptador PLC TP-Link AV1200?

Conecte o adaptador diretamente em uma tomada de parede (evite filtros de linha). Conecte-o ao seu roteador via um cabo Ethernet. Pressione o botão Pair deste adaptador e depois o de outro adaptador PLC em até 2 minutos para pareá-los. A conexão PLC é automática.

O que fazer se o indicador PLC estiver apagado?

Verifique se os dois adaptadores estão conectados a tomadas de parede diretas e se estão pareados. Se o indicador permanecer apagado, tente redefinir cada adaptador pressionando o botão Reset por 10 segundos e depois refaça o pareamento. O indicador PLC deve piscar e depois permanecer aceso.

Posso usar o adaptador PLC com um filtro de linha ou extensão?

Não é recomendado usar um filtro de linha, pois ele pode filtrar o sinal PLC e reduzir o desempenho. Conecte sempre o adaptador diretamente a uma tomada de parede. Se precisar usar um filtro de linha, escolha um sem filtro antiparasita.

Qual é a distância máxima entre dois adaptadores PLC?

A distância pode chegar a até 300 metros na mesma rede elétrica (teórica). Na prática, a distância depende da qualidade da fiação e das interferências. Espere cerca de 100 a 200 metros para uma velocidade ideal.

Como proteger minha rede PLC?

O TP-Link AV1200 usa criptografia AES de 128 bits por padrão. Você também pode criar uma rede privada através do software tpPLC definindo uma senha personalizada. Pressione o botão Pair para parear apenas os adaptadores desejados.

O que fazer se perder a conexão com a Internet após a instalação?

Verifique se o cabo Ethernet está bem conectado entre o adaptador e o roteador. Certifique-se de que o indicador Ethernet está aceso. Reinicie o roteador e os adaptadores PLC. Se o problema persistir, teste com outro cabo Ethernet ou entre em contato com seu ISP.

Posso conectar vários adaptadores PLC entre si?

Sim, você pode conectar até 16 adaptadores na mesma rede PLC (de acordo com o padrão HomePlug). Pareie todos com o mesmo botão Pair para que eles se comuniquem entre si.

Como redefinir o adaptador AV1200?

Mantenha pressionado o botão Reset (localizado na lateral) por cerca de 10 segundos até que os indicadores pisquem. Solte, o adaptador reiniciará e restaurará as configurações de fábrica. Você precisará refazer o pareamento.

Por que a velocidade real é inferior a 1200 Mbps?

A velocidade teórica de 1200 Mbps é compartilhada entre todos os adaptadores e depende da qualidade da rede elétrica. Fatores como interferências, distância, filtros de linha reduzem a velocidade. Em condições reais, espere 300-800 Mbps dependendo da instalação.

O que fazer se o adaptador aquecer anormalmente?

Um leve aquecimento é normal. Se o adaptador ficar muito quente ao toque, desconecte-o imediatamente. Verifique se ele está bem ventilado e sem obstruções. Não use sobre um carpete grosso. Entre em contato com o suporte TP-Link se o problema persistir.

MANUAL DE UTILIZADOR AV1200 TP-LINK

NWS.TP-Link Portugal, Unipessoal, Lda. Avenida da Liberdade, n°245, 7°E, 1250-143 Lisboa, Portugal

TP-Link Technologies Co., Ltd.

1. Ligue o adaptador Powerline a uma porta LAN do seu Router utilizando um cabo Ethernet.
2. Ligue os dispositivos Powerline em tomadas elétricas, de preferência próximos uns dos outros, e no mesmo circuito elétrico.
3. Emparelhamento dos dispositivos Powerline.

A. Pressionar o botão Pair no adaptador Powerline durante 1 segundo. O LED Power ⏻ irá começar a piscar.

* Se o LED Power não começar a piscar, pressione novamente.

B. No intervalo de 2 minutos, pressione o botão Pair no extensor Powerline durante 1 segundo. O LED Power 📍 irá começar a piscar. Quando o LED do Powerline 🔒 acender, está concluído.

Português

1. Coloque o extensor powerline num novo local. Ligue-se ao Wi-Fi utilizando o SSID e password na etiqueta identificativa de produto.

* No Powerline um LED vermelho ou a piscar 📋 indica sinal fraco. Por favor, ligue o extensor Powerline noutra tomada elétrica.

1. Disfrute!

Dica: Poderá adicionar mais dispositivos Powerline à sua rede Powerline existente através do processo de emparelhamento.

Atenção

• Ligue os dispositivos Powerline diretamente em tomadas elétricas e não em extensões elétricas.
• Em dispositivos Powerline com tomada elétrica incluída, ligue as extensões elétricas diretamente na tomada elétrica do dispositivo Powerline.

Copiar definições Wi-Fi do Router para o Extensor

Se o seu router suporta WPS, poderá seguir os passos abaixo para copiar automaticamente as definições Wi-Fi do seu router (SSID e senha) para o extensor Powerline.

1. Ligue o extensor Powerline numa tomada elétrica próxima do seu router. Pressione o botão WPS no seu Router.

2. No período de 2 minutos, pressione o botão Wi-Fi no extensor durante 1 segundo.

3. Quando o LED Wi-Fi 2.4GHz e o LED Wi-Fi 5GHz piscarem durante 3 segundos e de seguida ficarem fixos, o processo fica concluído.

* A banda Wi-Fi 5GHz não está disponível em produtos de banda única (apenas 2.4GHz). No caso dos produtos Dual-Band (banda dupla), O extensor powerline copia por defeito ambas as definições Wi-Fi 2.4GHz e 5GHz em simultâneo. Se a cópia simultânea falhar, o seu router poderá apenas suportar a cópia das definições de uma banda de cada vez. Por favor consulte o manual do seu Router para mais informações.

Nota: As definições Wi-Fi também podem ser configuradas através da interface Web do Extensor Powerline ou através da App tpPLC. Poderá efetuar o download da App a partir da App Store ou em Google Play, ou simplesmente lendo o código QR.

Q1, Como posso repor as definições do meu Extensor Powerline?
R. Com o extensor ligado, pressione continuadamente o botão Reset (use um clip se for um buraco) até que todos os LED's apaguem. Assim que os LEDs acenderem novamente, o processo de reposição dos valores de fábrica fica concluído.
Q2, Como soluclonar os problemas caso não consiga obter ligação à Internet na sua rede powerline?
R1. Certifique-se que todos os adaptadores e extensores estão no mesmo circuito elétrico.
R2. Certifique-se que todos os LEDs Powerline estão ligados. Caso contrário, efetue novamente o emparelhamento dos seus adaptadores e extensores powerline.
R3. Certifique-se que todas as ligações de Hardware estão corretamente efetuadas.
R4. Verifique se tem ligação à internet ligando o seu computador diretamente ao seu modem ou router.
Q3. O que fazer no caso de um extensor previamente bem emparelhado não estabelecer a ligação após ter sido ligado noutra tomada elétrica?
R1. Garanta que todos os adaptadores powerline estão no mesmo circuito elétrico.
R2. Efetue novamente o processo de emparelhamento com a sua rede Powerline, e verifique se o LED Powerline fica ligado após concluir o processo.
R3. Verifique a possibilidade de existirem equipamentos eletrodomésticos que possam causar interferências no circuito elétrico onde estão os adaptadores Powerline, tais como máquinas de lavar, ares-condicionados ou outros equipamentos eletrónicos.

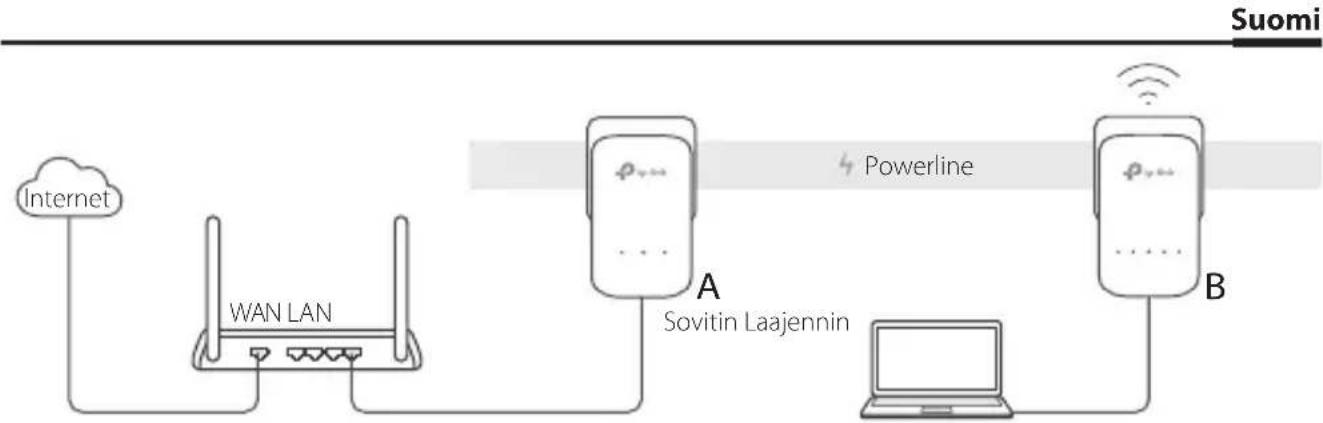


A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das diretivas 2014/53/UE, 2009/125/CE e 2011/65/UE.

A declaração original de conformidade UE pode ser encontrada em http://www.tp-link.com/en/ce.

Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.
• A tomada deve ser instalada perto do equipamento e estar acessível.

- Para dispositivos com tomadas de passagem de energia, estes devem ser ligados diretamente à tomada, posteriormente poderá ligar extensões de energia elétricas nos dispositivos. Dispositivos do mesmo tipo ou similares não devem ser aglomerados.

- Ligue os produtos Powerline diretamente nas tomadas de energia e não a extensões de energia.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou

estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produto TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.
