AV1200 - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	PLC-sovitin (Powerline Communication)
Merkki	TP-Link
Malli	AV1200
Tekniikka	HomePlug AV2
Teoreettinen maksiminopeus	Jopa 1200 Mbps
Integroitu pistorasia	Kyllä (naaraspistorasia)
Ethernet-portti	1 x Gigabit Ethernet (10/100/1000 Mbps)
Mitat (P x L x K)	Noin 95 x 58 x 38 mm
Paino	Noin 180 g
Virtalähde	Pistorasian kautta (100-240 V~, 50/60 Hz)
Virrankulutus	Alle 4 W (lepotila), alle 8 W (aktiivinen)
Yhteensopivuus	HomePlug AV/AV2 -standardi, yhteensopiva kaikkien vakio-PLC-sovittimien kanssa
Turvallisuus	AES 128-bittinen salaus
Pair/Reset-painike	Kyllä (pitkä painallus palauttaa tehdasasetukset)
Merkkivalot	Power, Ethernet, PLC
Ominaisuudet	Plug and Play, hallinta tpPLC-ohjelmistolla
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla
Käyttöolosuhteet	Lämpötila: 0-40 °C, kosteus: 10-90 % ilman kondensaatiota
Sertifioinnit	CE, RoHS

Usein kysytyt kysymykset - AV1200 TP-LINK

Kuinka asennan TP-Link AV1200 PLC-sovittimen?

Kytke sovitin suoraan seinäpistorasiaan (vältä jatkojohtoja). Liitä se reitittimeen Ethernet-kaapelilla. Paina tämän sovittimen Pair-painiketta ja sitten toisen PLC-sovittimen Pair-painiketta 2 minuutin kuluessa yhdistääksesi ne. PLC-yhteys on automaattinen.

Mitä tehdä, jos PLC-merkkivalo on sammunut?

Tarkista, että molemmat sovittimet on kytketty suoraan seinäpistorasiaan ja että ne on yhdistetty. Jos merkkivalo pysyy sammuneena, yritä palauttaa kukin sovitin painamalla Reset-painiketta 10 sekunnin ajan ja tee yhdistäminen uudelleen. PLC-merkkivalon tulee vilkkua ja sitten palaa.

Voinko käyttää PLC-sovitinta jatkojohdon tai haaroituspistorasian kanssa?

Jatkojohtoa ei suositella, koska se voi suodattaa PLC-signaalia ja heikentää suorituskykyä. Kytke sovitin aina suoraan seinäpistorasiaan. Jos joudut käyttämään jatkojohtoa, valitse sellainen ilman häiriösuodatusta.

Mikä on kahden PLC-sovittimen välinen enimmäisetäisyys?

Etäisyys voi olla jopa 300 metriä samassa sähköverkossa (teoreettinen). Käytännössä etäisyys riippuu johdotuksen laadusta ja häiriöistä. Odota noin 100-200 metriä optimaalista nopeutta varten.

Kuinka turvaan PLC-verkkoni?

TP-Link AV1200 käyttää oletuksena AES 128-bittistä salausta. Voit myös luoda yksityisen verkon tpPLC-ohjelmistolla asettamalla oman salasanan. Paina Pair-painiketta yhdistääksesi vain haluamasi sovittimet.

Mitä tehdä, jos menetän Internet-yhteyden asennuksen jälkeen?

Tarkista, että Ethernet-kaapeli on kunnolla kytketty sovittimen ja reitittimen välillä. Varmista, että Ethernet-merkkivalo palaa. Käynnistä reititin ja PLC-sovittimet uudelleen. Jos ongelma jatkuu, kokeile toista Ethernet-kaapelia tai ota yhteyttä Internet-palveluntarjoajaasi.

Voinko yhdistää useita PLC-sovittimia toisiinsa?

Kyllä, voit yhdistää jopa 16 sovitinta samaan PLC-verkkoon (HomePlug-standardin mukaan). Yhdistä ne kaikki samalla Pair-painikkeella, jotta ne voivat kommunikoida keskenään.

Kuinka palautan AV1200-sovittimen tehdasasetukset?

Pidä Reset-painiketta (sivulla) painettuna noin 10 sekuntia, kunnes merkkivalot vilkkuvat. Vapauta, sovitin käynnistyy uudelleen ja palautuu tehdasasetuksiin. Sinun täytyy yhdistää sovittimet uudelleen.

Miksi todellinen nopeus on alle 1200 Mbps?

Teoreettinen nopeus 1200 Mbps jaetaan kaikkien sovittimien kesken ja se riippuu sähköverkon laadusta. Tekijät kuten häiriöt, etäisyys ja jatkojohdot vähentävät nopeutta. Todellisissa olosuhteissa odota 300-800 Mbps asennuksesta riippuen.

Mitä tehdä, jos sovitin kuumenee epänormaalisti?

Lievä lämpeneminen on normaalia. Jos sovitin kuumenee erittäin kuumaksi, irrota se heti. Varmista, että se on hyvin tuuletettu eikä peitettynä. Älä käytä paksulla matolla. Ota yhteyttä TP-Linkin tukeen, jos ongelma jatkuu.

KÄYTTÖOHJE AV1200 TP-LINK

1. Kytke Powerline sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke Powerline-laitteet pistorasioihin lähelle toisiaan ja samaan piiriin.
3. Muodosta laitepari Powerline-laitteiden välille.

A. Paina Powerline-sovittimen Pair-painiketta 1 sekunti. Virran merkkivalo ⏻ alkaa vilkkua.

* Jos virran merkkivalo ei vilku, paina sitä uudelleen.

B. Paina 2 minuutin sisällä Powerline-laajentimen Pair-painiketta 1 sekunti. Virran merkkivalo 🏠 alkaa vilkkua. Se on valmis, kun Powerline LED syttyy.

1. Siirrä Powerline laajennin uuteen paikkaan. Yhdistä se Wi-Fi-verkkoon tuotteen etiketistä

Suomi

löytyvällä SSID:llä ja salasanalla.

* Vilkkuva tai punainen Powerline LED ilmoittaa heikosta signaalista. Siirrä laajennin toiseen paikkaan.

1. Nauti laitteesi käytöstä!

Vinkkejä: Voit lisätä Powerline-laitteita olemassa olevaan Powerline-verkkoon muodostamalla niille laiteparin.

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpilaskevia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Kopioi reitittimen Wi-Fi-asetukset laajentimeen

Jos reititin tukee WPS:ää, voit kopioida reitittimen Wi-Fi-asetukset (SSID ja salasana) automaattisesti Powerline-laajentimeen seuraavasti.

1. Kytke Powerline-laajennin lähelle reititintä. Paina reitittimen WPS-painiketta.
2. Paina 2 minuutin sisällä laajentimen Wi-Fi-painiketta 1 sekunti.
3. Kun laajentimen 2,4 GHz:n Wi-Fi-merkkivalo ja 5 GHz:n Wi-Fi-merkkivalo vilkkuvat nopeasti 3 sekuntia ja palavat sitten tasaisesti, kaikki on valmista!

* 5 GHz Wi-Fi-yhteys ei ole saatavilla yhden taajuuden tuotteisiin. Usean taajuuden tuotteissa Powerline-laajennin kopioi oletuksena sekä 2,4 GHz:n että 5 GHz:n langattoman verkon asetukset samanaikaisesti. Jos molempien kopointi ei onnistu, voi olla että reititin pystyy kloonaamaan vain yhden taajuusalueen kerrallaan. Tukea saa reitittimen käyttöoppaasta.

Huomautus: Langattoman verkon asetukset voidaan myös määrittää Powerline-laajentimen verkkoliittymällä tai tpPLC-sovelluksella. Voit ladata sovelluksen App Storesta tai Google Playstä tai skannata QR-koodin.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-laajentimen?

V. Kun laajennin on päällä, pidä Reset-painiketta painettuna (käytä neulaa, jos se on reikä), kunnes kaikki LED-valot sammuvat. Kun kaikki merkkivalot syttyvät uudelleen, laite on nollattu.

K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, että kaikki sovittimet ja laajentimet ovat samassa sähköpiirissä.

V2. Varmista, että kaikki Powerline-merkkivalot 📁 palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari.

V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti.

V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen.

K3. Mitä teen, jos laajennin, jonka parinmuodostus onnistui, ei enää muodosta yhteyttä, kun se on siirretty?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä.

V2. Muodosta laitepari uudelleen toisen sovittimen tai laajentimen kanssa ja varmista, että Powerline-merkkivalo 📁 palaa ennen sen siirtämistä.

V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-sovitinta tai -laajenninta.

Nederlands

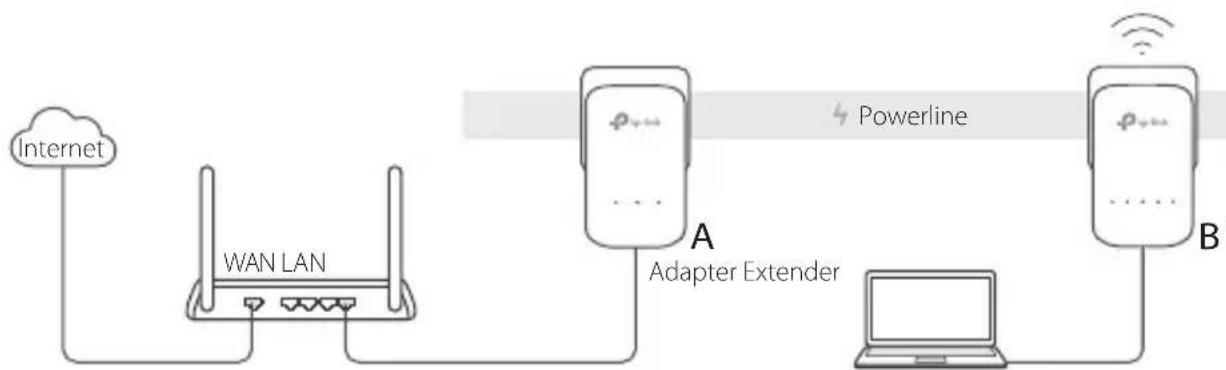


TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Nederlands

Turvallisuutta koskevat tiedot

- Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.

- Älä yritä purkaa, korjata tai muuntaa laitetta.

- Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.

- Pistoke asennetaan laitteiden lähelle ja helposti saataville.

- Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normikäytössä kasata yhteen.

- Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT

KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
