Tipo de Produto	Fogão Independente
Marca	Meireles
Modelo	MI 2601
Dimensões (A x L x P)	85 cm x 60 cm x 60 cm
Peso	Aproximadamente 50 kg
Alimentação Elétrica	220-240 V ~ 50/60 Hz
Consumo Total de Potência	~ 10 kW
Tipo de Placa	Gás
Número de Queimadores a Gás	4
Tipo de Forno	Elétrico
Capacidade do Forno	65 L
Funções do Forno	Convencional, Grill, Ventilado
Limpeza	Interior esmaltado, fácil limpeza
Características de Segurança	Dispositivo de falha de chama, bloqueio infantil
Classe Energética	A
Tipo de Porta	Vidro duplo, removível
Tipo de Controlo	Botões e manípulos
Acessórios Incluídos	Bandeja do forno, grelha
Índice de Reparabilidade	8/10
Disponibilidade de Peças Sobressalentes	5 anos

Perguntas frequentes - MI 2601 Meireles

Como acender os queimadores a gás?

Prima e rode o manípulo correspondente para o símbolo de chama máxima (chama grande). Mantenha premido durante 3-5 segundos após a ignição para ativar o dispositivo de falha de chama. Solte o manípulo.

Porque é que o forno não aquece?

Verifique se o seletor de funções do forno está num modo de cozedura e o termóstato está numa temperatura. Assegure-se de que o aparelho está ligado e o disjuntor não disparou. Se o problema persistir, contacte o serviço de apoio ao cliente.

Como limpar a porta do forno?

A porta do forno é de vidro duplo e removível. Abra a porta completamente, levante as travas das dobradiças e puxe suavemente a porta para a retirar. Limpe o vidro com detergente suave e água morna. Evite produtos de limpeza abrasivos.

Como definir o temporizador do forno?

Rode o manípulo do temporizador no sentido dos ponteiros do relógio para o tempo de cozedura desejado (até 120 minutos). O forno desligar-se-á automaticamente quando o temporizador chegar a zero. Soará uma campainha.

O que fazer se a chama apagar?

Desligue o manípulo do queimador e aguarde 1 minuto antes de reacender. O dispositivo de falha de chama cortará automaticamente o gás se a chama se apagar. Se o problema persistir, limpe a tampa do queimador e certifique-se de que o termopar não está sujo.

Posso usar o forno e todos os queimadores ao mesmo tempo?

Sim, mas tenha em conta que o consumo total de potência pode aproximar-se do máximo. Assegure uma ventilação adequada e evite usar muitos queimadores de alta potência ao mesmo tempo.

Como ativar o bloqueio infantil?

Prima e segure o botão de bloqueio infantil (se equipado) durante 3 segundos até aparecer um ícone de cadeado. Para desativar, prima e segure novamente durante 3 segundos.

Que tipo de gás posso usar?

O fogão está configurado de fábrica para gás natural (G20). Pode ser convertido para GLP (butano/propano) usando o kit de conversão (não incluído). Consulte o manual para instruções de substituição dos bicos.

Com que frequência devo substituir as peças sobressalentes?

Peças sobressalentes como tampas de queimador, juntas da porta do forno e manípulos estão disponíveis até 5 anos após a compra. Substitua apenas quando danificadas ou gastas.

Onde posso encontrar o número de série?

O número de série encontra-se numa placa de características na parte traseira do aparelho ou no interior da moldura da porta do forno. Guarde-o para pedidos de assistência.

MANUAL DE UTILIZADOR MI 2601 Meireles

Instalação – Utilização – Manutenção

1.1. ENERGIA DE ALIMENTAÇÃO 3
1.2. CABO DE ALIMENTAÇÃO E OUTROS CABOS 3
1.3. HUMIDADE E ÁGUA 4
1.4. LIMPEZA 4
1.5. PRECAUÇÕES GERAIS 4

2 UTILIZAÇÃO E FUNCIONAMENTO 6

2.1. INSTALAÇÃO 6
2.2. LIGAÇÃO ELÉCTRICA 6
2.3. UTILIZAÇÃO 7
2.4. RECIPIENTES 7
2.5. SENSORES 8
2.6. UTILIZAÇÃO 10
2.7. ATIVAR FUNÇÃO POWER (ZONA BOOSTER) 10

2.8. LIMITE DE TEMPO EM FUNCIONAMENTO 12

2.9. FUNCIONAMENTO DO TEMPORIZADOR 12

3 IMAGENS 14

4 PÓS VENDA 15

5 CONSERVAÇÃO DO AMBIENTE 15

1 INSTRUÇÕES DE SEGURANÇA

ATENÇÃO

Risco de choque eléctrico Não Abrir

Atenção: para evitar o risco de choque eléctrico não retire o fundo. O interior não contém peças que possam ser reparadas pelo utilizador. Solicite assistência a pessoal qualificado.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correcta, não o utilize se:

• Caiu ao chāo;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorrectas, aconselha - se uma leitura cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorrecta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

NAO PERMITA QUE AS CRIANÇAS UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA. NÃO PERMITA QUE CRIANÇAS OU ADULTOS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU PESSOAS COM FALTA DE EXPERIÊNCIA / CONHECIMENTO, UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA.

1.1. ENERGIA DE ALIMENTAÇÃO

1 Verifique se a voltagem da rede eléctrica é compatível com a indicada no aparelho. Caso não corresponda consulte um centro de assistência autorizado ou o serviço de apoio ao cliente.

1.2. CABO DE ALIMENTAÇÃO E OUTROS CABOS

Desligue o seu aparelho sempre que não o estiver a utilizar.

Não enrole nem puxe pelo fio para desligar o aparelho, nem o utilize para envolver o aparelho. Mantenha o fio longe de superfícies aquecidas.

Nunca utilize este aparelho se este tiver um fio ou ficha danificados, ou se não estiver a funcionar adequadamente. Caso o cabo de alimentação esteja danificado, não utilize o seu aparelho, leve-o a um centro de assistência técnica autorizado para que o substituam.

1.3. HUMIDADE E ÁGUA

Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNCIO OU CHOQUE ELÉCTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE. Não coloque o seu aparelho debaixo de água (por exemplo para lavagem).

1.4. LIMPEZA

• Deixe arrefecer a placa e limpe-a completamente, pois os restos podem ficar muito dificeis de remover quando reaquecidos.
• Utilize produtos adequados à limpeza das placas vitrocerâmicas.
• Não utilize esponjas abrasivas ou detergentes em pó que podem arranhar a superfície do vidro.
• Não use spray de limpar fornos, pois é muito agressivo e pode danificar a superfície de vidro.
• A limpeza da placa vitrocerâmica não deve ser efectuada com aparelho de limpeza a vapor ou similar.
• Para remover pequenos resíduos utilize água quente e um pouco de detergente, passe água limpe e seque com um pano macio ou papel.
• Eliminar qualquer detergente residual, pois pode prejudicar o vidro quando aquecido.
• Para incrustações severas recomenda-se a utilização de uma espátula adequada para a limpeza do vidro (ver figura 5).
  "Atenção: No caso de derreterem na placa objectos de plástico, açúcar ou alimentos açucarados, devem ser eliminados enquanto quentes com o auxílio de uma espátula e com todo o cuidado para evitar queimaduras."

1.5. PRECAUÇÕES GERAIS

• A instalação do aparelho deve ser efectuada por pessoal técnico qualificado, conhecedor das normas de instalação e regulamentação em vigor
• É muito importante que este manual de instruções seja conservado juntamente com o aparelho no caso de transferência de propriedade.
• Deve vigiar as crianças durante todo o tempo de utilização de modo a evitar que possam tocar as superfícies quentes ou permaneçam junto do aparelho durante o seu funcionamento.
• Antes de se proceder às operações de manutenção e de limpeza desligar o aparelho da electricidade e aguardar que o mesmo esteja completamente frio.
• O cabo de alimentação do aparelho não deve ser substituído pelo utilizador, para isso deve contactar exclusivamente pessoal técnico competente.
• No caso de eventuais reparações contactar sempre um Centro de Assistência Técnica autorizado e exigir peças sobresselentes originais.
• As reparações efectuadas por pessoal não competente podem causar danos.

ATENÇÃO: Se a superfície estiver partida, desligue o aparelho (actuando no dispositivo de protecção da rede de alimentação), para evitar a possibilidade de choque eléctrico.

A placa foi concebida de modo a não interferir no funcionamento dos outros equipamentos eléctricos, na medida em que estes últimos respeitem as normas que lhes sejam aplicáveis.

A placa de Indução gera campos magnéticos na sua vizinhança.

Para que não existam interferências entre a placa e um estimulador cardíaco é necessário que este último tenha

sido concebido de acordo com as normas aplicáveis.

No entanto recomendamos às pessoas que utilizam aparelhos cardíacos tipo pace-maker que consultem o seu médico ou o fabricante do aparelho acerca de eventuais incompatibilidades do aparelho.

Em caso de dúvida não deve utilizar uma placa com indução.

2 UTILIZAÇÃO E FUNCIONAMENTO

2.1. INSTALAÇÃO

Cortar o plano de trabalho respeitando as medidas indicadas na figura 1

A placa deve instalar-se numa superficie completamente plana, para evitar o risco de partir o vidro.

Se existem travessas de reforço na zona de encaixe devem ser retiradas.

Introduzir a placa na abertura do móvel de modo a ficar centrada.

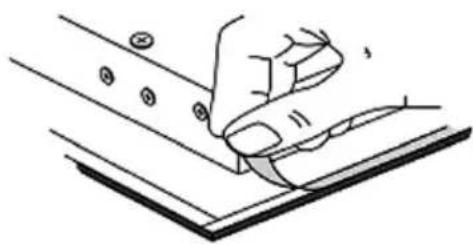

Para evitar infiltrações aplicar o material de vedação (fornecido) em toda a periferia da placa tendo o cuidado para que os extremos coincidam sem se sobreporem (ver figura 2).

Não utilizar silicone para vedar a placa dado que se tornará impossível retirá-la, no caso de uma eventual futura manutenção.

Fixar a placa com as abraçadeiras fornecidas.

A tracção dos parafusos será suficiente para fixar a placa (ver figuras 3).

A placa deve ser instalada à distância mínima de 50 mm da parede posterior e de 100 mm de uma parede lateral.

A eventual presença de um móvel suspendido por cima do plano de trabalho deve estar à distância mínima do plano de 600 mm.

A eventual presença lateral de um móvel mais alto do que a placa deve estar à distância mínima de 300 mm.

Materiais combustíveis, como por exemplo cortinas, devem estar à distância mínima de 500 mm.

Se a placa estiver instalada por cima de uma gaveta deve existir uma divisória entre a parte inferior da placa e a gaveta, de forma a evitar contacto acidental com o fundo quente da placa.

A placa deverá ser colocada a uma distância mínima de 60 mm da divisória ou do forno que se encontrar imediatamente debaixo dela (ver figura 4).

A instalação da placa

Deve prever os espaços para ventilação descritos na figura 4. Nomeadamente uma saída de ar de pelo menos 7 mm de altura na frente e em toda a largura da placa e uma entrada de ar na traseira do móvel de pelo menos 50 mm em toda a largura da placa.

A entrada de ar fresco e saída de ar quente é fundamental para um funcionamento correcto e eficaz da placa de indução.

2.2. LIGAÇÃO ELÉCTRICA

A ligação do aparelho à rede eléctrica deve ser efectuada por uma pessoa qualificada e seguindo as normas de segurança em vigor.

Antes de proceder à ligação da placa, verificar se a instalação eléctrica e o dispositivo de protecção estão de acordo com as características técnicas do aparelho.

Antes de efectuar a ligação eléctrica verificar se a instalação doméstica e o dispositivo limitador suportam a carga do aparelho (ver placa de características do aparelho).

No caso de instalação da placa por cima de um forno, a ligação eléctrica dos dois aparelhos deve ser efectuada separadamente, quer para facilitar a extracção dos aparelhos quer por motivos de segurança eléctrica.

Para ligar a placa à rede eléctrica, é necessário instalar entre o aparelho e a rede um interruptor omni-polar com abertura mínima entre os contactos de 3 mm, apropriado à carga e correspondente às normas de segurança em vigor.

O condutor de terra, identificado pelas cores verde/amarelo, não deve ser interrompido pelo interruptor.

O cabo de alimentação deve ser posicionado de modo a que nenhum ponto possa atingir uma temperatura superior a 50º C relativamente à temperatura ambiente.

Controlar também que a instalação de alimentação está dotada de eficaz ligação à terra correspondendo às normas de segurança em vigor, e que o interruptor omni-polar está acessível com a placa instalada.

Não utilizar reduções, derivações ou adaptadores, dado que se podem verificar sobreaquecimentos e riscos de incêndio.

O fabricante declina qualquer responsabilidade no caso em que as normas em vigor não sejam respeitadas e não se considera responsável por danos e/ou prejuízos resultantes de instalação e/ou utilização incorrectas.

2.3. UTILIZAÇÃO

Se o vidro partir desligar imediatamente a placa da rede eléctrica.

Os alimentos embrulhados em papel de alumínio não se podem cozinhar directamente sobre o vidro.

Cada zona de trabalho está definida por um contorno.

Para realizar operações que não necessitem de calor intenso aproveite o calor residual das zonas de aquecimento, digito "H" no display.

Mantenha a ebulição com o nível de potência mais baixo possível, para poupar energia.

Não deixar nenhum objecto sobre a zona de cozinhado da placa, mesmo que esta não esteja em funcionamento.

2.4. RECIPIENTES

As zonas de indução só funcionam com recipientes de fundo ferromagnético.

Se um íman for atraído pelo fundo do recipiente, ele será ferromagnético e assim pode ser utilizado nas zonas de aquecimento por indução, ver figura 7.

Deve usar um recipiente com um diâmetro semelhante ao da área a utilizar e de fundo espesso.

Os recipientes não devem ter fundo áspero para evitar riscar o vidro e devem estar limpos e secos antes de serem colocados sobre a placa vitrocerâmica.

Se utilizar recipientes não adequados, o termóstato desactivará antes de alcançar a temperatura requerida, prolongará o tempo de cozinhado e desperdiça energia.

Recomenda-se tapar os recipientes enquanto cozinha, com isto economizará uma quantidade considerável de energia.

Recomendamos a utilização de recipientes em aço inoxidável que possuem fundo plano e com boa condutibilidade térmica, permitindo reduzir os tempos de cozinhado.

Os recipientes de alumínio ou de cobre não são recomendáveis dado que podem manchar a superfície em vidro. As zonas de indução possuem um sistema de detecção de recipientes.

Uma zona de indução não funcionará se não existir sobre ela um recipiente com determinado tamanho mínimo.

Diâmetro mínimo dos recipientes
Zonas 2 e 4 Zonas 1 e 3
9 cm 13 cm

Se tentar ligar uma zona de indução a qual não possua recipiente sobre ela, ou possua um recipiente demasiado pequeno, será mostrada uma indicação de falha no display "U" ou display a piscar.

No fim do cozinhado desligar as zonas actuando no sensor " Desligar " do comando digital.

Os diâmetros acima mencionadas referem-se a recipientes com boas características de indução.

Recipientes com fraca capacidade para serem induzidos, podem necessitar de um diâmetro superior, aumento no diâmetro que pode atingir 35 %

2.5. SENSORES

Este aparelho está equipado com sensores electrónicos, que são activados colocando o dedo por cima dos símbolos. Por favor, tenha em atenção que só pode utilizar um sensor de cada vez, excepto para desligar uma zona actuando em simultâneo nos sensores " + " e " -".

Nunca coloque objectos na zona dos sensores; a zona dos sensores deve permanecer desocupada para evitar a ocorrência de erros.

Se ocorrer um erro, todas as zonas serão desligadas e os indicadores de calor residual activados.

Não utilizar luvas para tocar nos sensores

Deve tocar nos sensores com o dedo limpo e seco, o toque aos mesmos deve ser suave

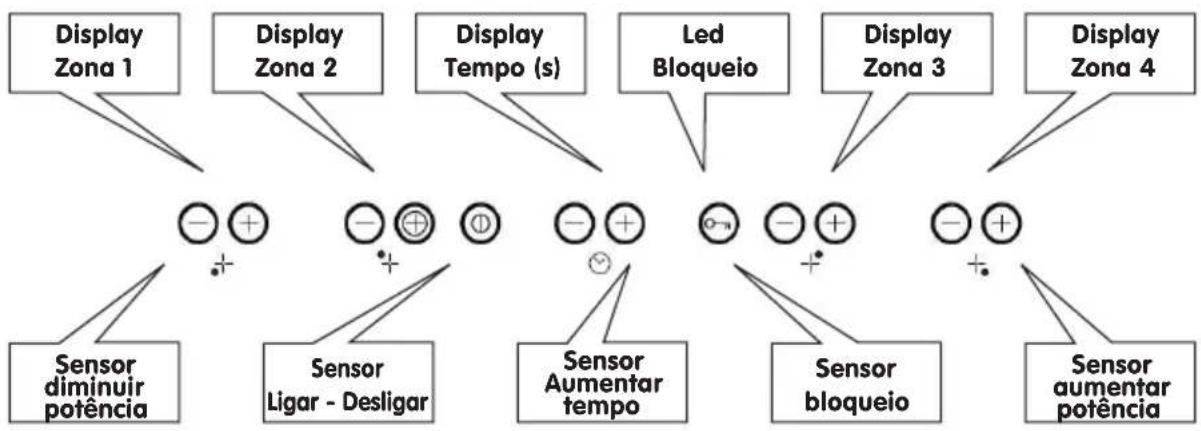


	Ligar a placa:Todos os display marcam "0" e um ponto decimal intermitente.Desligar a placa:O display indica "H", calor residual, se a zona ainda estiver quente.Se ao fim de 10 segundos nenhuma zona for seleccionada a placa desliga-se automaticamente.
	Aumentar para:Aumentar o nível de potência.Este sensor em simultâneo com o sensor diminuir desliga a zona
	Diminuir para:Diminuir o nível de potência.Este sensor em simultâneo com o sensor aumentar desliga a zona
	Bloquear para:Bloquear o uso de sensores durante a utilização.Bloquear o uso de sensores quando a placa está desligada de modo a evitar ser ligada acidentalmente ( crianças, limpeza ...).Para activar / desactivar esta função o sensor deve ser tocado continuamente durante 3 segundos.Mesmo com a função bloqueio activa é possível desligar as zonas uma a uma, ou toda a placa em simultâneo.

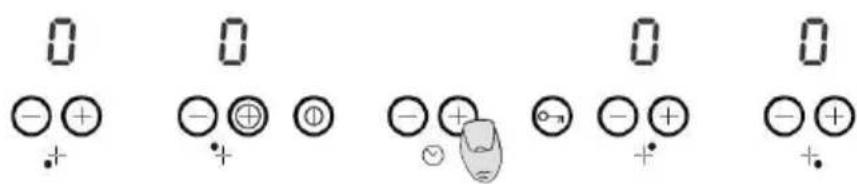

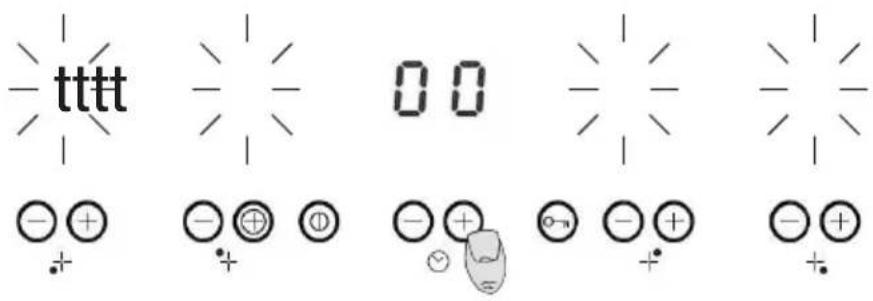

	Aumentar tempo para:Aumentar o tempo a temporizar.Este sensor em simultâneo com o sensor diminuir desliga a função temporizador.
Sensor Aumentar Tempo

2.6. UTILIZAÇÃO

Desligar uma placa

Quando uma placa está em funcionamento as zonas podem ser desligadas premindo a tecla (-) e (+) simultaneamente.

Aparece no display o 0 e ouve-se um sinal sonoro.

Todas as zonas dispõem de um nível de potência power " aumento de potência "

Selecionar a zona desejada e com o sensor (-) colocar a zona no nível 9.

Premindo o sensor (+) da zona selecionada visualiza-se um P " função power ativa "

A função power, só funciona durante os primeiros 10 minutos, passando de seguida para o nível 9.

Potências

Nível Zona 1 e 3 Zona 2 e 4
P 2000 W 1600 W
9 1800 W 1200 W
8 1300 W 1000 W
7 1100 W 800 W
6 900 W 600 W
5 800 W 500 W
4 500 W 400 W
3 300 W 300 W
2 200 W 150 W
1 100 W 75 W

Escolha de Potência

Esta placa dispõe de um sistema de " limite de potência Eco "

O utilizador pode reduzir a potência total da placa

Quando liga a placa a potência máxima é de 7200 W, esta pode ser reduzida pelo utilizador para 2800W, 3500W, 6000W.

Escolha de limites de potência Eco

A sequência para escolher um novo limite de potência é:

• durante os primeiros 30 segundos após ligar o aparelho
- A placa tem de estar desbloqueada e todas as zonas desligadas
- premir ao mesmo tempo as teclas (+) e (-) das zonas 1 e 4.

Uma vez feito isto, é emitido um sinal sonoro e Po aparecerá no display do temporizador e o limite de potência actual aparecerá no display da zona 1 e no display da zona 4 (7200W).

Para seleccionar uma nova potência limite:

Com os sensores (+) e (-) o limite de potência é escolhido, as potências selecionáveis são: 2800W, 3500W, 6000W, 7200W. Quando a potência é 7200W, se os sensores (+) ou (-) são premidas a potência muda para 2800W.

A sequência para terminar de gravar o novo limite de potência é:

- premir ao mesmo tempo os sensores (+) e (-) das placas 1 e 4.

- uma vez feito isto, a nova potência é gravada e não há uma reinicialização do sistema.

Para terminar sem alterações de gravação:

se durante 60 segundos não há nenhuma ação, as alterações não foram gravadas e há uma reinicialização do sistema.

Limitação da Potência na placa

Cada vez que o utilizador tentar aumentar a potência, o nível de potência total da placa é calculada, se este nível de potência total é maior que o limite de potência da placa escolhida anteriormente o aumento de potência não é permitido, um bipe de erro soa e o display mostra um "r" por 3 segundos.

premir o sensor de bloqueio (de chave), por 3 segundos, a função de bloqueio é ativada e desativada, se o simbolo da chave aparece e a placa não está bloqueada.

2.8. LIMITE DE TEMPO EM FUNCIONAMENTO

Por razões de segurança, quando é excedido um tempo máximo de funcionamento, a zona desactivar-se-á automaticamente.

O tempo máximo de funcionamento depende do nível escolhido para a zona:

nível 1 - 10 horas nível 4 - 10 horas nível 7 - 10 horas
nível 2 - 10 horas nível 5 - 10 horas nível 8 - 10 horas
nível 3 - 10 horas nível 6 - 10 horas nível 9 - 3 horas

2.9. FUNCIONAMENTO DO TEMPORIZADOR

O valor do tempo pode ser selecionado entre 1 e 99 minutos, é possível colocar o tempo para uma zona em qualquer nível de potência (0 .. 9), o utilizador pode selecionar apenas uma zona de cada vez para a função do temporizador.

Pressionar o sensor de temporizador (+) ou (-), soa um sinal sonoro e o visor mostra o simbolo "temporizador" de 00 e os displays mostram um "1" a piscar, indicando que uma zona tem o temporizador ativado.

Seleccionar uma zona com tempo

Quando o temporizador está a aguardar a selecção de uma zona, a zona é seleccionada pressionando o sensor da zona desejada. Um som dispara e pisca no display da placa a indicar que não está seleccionada a potência dessa placa.

O display do temporizador começa a piscar indicando que o tempo tem de ser seleccionado.

Só pode ser escolhida uma zona de cada vez.

Colocar o nivel de potência desejada

Com o sensor (+) seleciona-se a potência desejada

Colocar o tempo desejado com as teclas (+) e (-) no temporizador

3 IMAGENS

A Meireles concebeu este aparelho de forma a garantir a máxima fiabilidade.

Não abra o aparelho - risco de choque eléctrico.

Se não conseguir solucionar o problema, contacte o centro de assistência mais próxima

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de, para a resolução do problema.

A Meireles garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correcto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos eléctricos deverão ser efectuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efectuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

5 CONSERVAÇÃO DO AMBIENTE

Tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local.

ÍNDICE

- Una vez hecho esto, el nuevo poder se guarda y no hay un reinício del sistema. Para terminar sem alterações de gravação:

2.8. LIMITE DE TIEMPO EN FUNCIONAMIENTO

nível 1 - 10 horas nível 4 - 10 horas nível 7 - 10 horas
nível 2 - 10 horas nível 5 - 10 horas nível 8 - 10 horas
nível 3 - 10 horas nível 6 - 10 horas nível 9 - 3 horas

2.9. FUNCIONAMIENTO DEL TEMPORIZADOR

Pressionar o sensor de temporizador (+) ou (-), soa um sinal sonoro e o visor mostra o simbolo "temporizador" de 00 e os displays mostram um "i" a piscar, indicando que uma zona tem o temporizador ativado.
