Tipo de producto	Cocina independiente
Marca	Meireles
Modelo	MI 2601
Dimensiones (Al x An x Pr)	85 cm x 60 cm x 60 cm
Peso	Aproximadamente 50 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Consumo total de energía	~ 10 kW
Tipo de placa	Gas
Número de quemadores de gas	4
Tipo de horno	Eléctrico
Capacidad del horno	65 L
Funciones del horno	Convencional, Grill, Ventilador forzado
Limpieza	Interior esmaltado, fácil limpieza
Características de seguridad	Dispositivo de fallo de llama, bloqueo infantil
Clase energética	A
Tipo de puerta	Doble vidrio, extraíble
Tipo de control	Perillas y botones
Accesorios incluidos	Bandeja de horno, rejilla para grill
Índice de reparabilidad	8/10
Disponibilidad de piezas de repuesto	5 años

Preguntas frecuentes - MI 2601 Meireles

¿Cómo enciendo los quemadores de gas?

Presione y gire la perilla correspondiente al símbolo de llama máxima (llama grande). Mantenga presionado durante 3-5 segundos después del encendido para activar el dispositivo de fallo de llama. Suelte la perilla.

¿Por qué el horno no calienta?

Verifique si el selector de funciones del horno está configurado en un modo de cocción y la perilla del termostato está en una temperatura. Asegúrese de que el aparato esté enchufado y el disyuntor no esté disparado. Si el problema persiste, contacte al servicio al cliente.

¿Cómo puedo limpiar la puerta del horno?

La puerta del horno es de doble vidrio y extraíble. Abra la puerta completamente, levante los bloqueos de las bisagras y tire suavemente de la puerta. Limpie el vidrio con un detergente suave y agua tibia. Evite limpiadores abrasivos.

¿Cómo configuro el temporizador del horno?

Gire la perilla del temporizador en sentido horario hasta el tiempo de cocción deseado (hasta 120 minutos). El horno se apagará automáticamente cuando el temporizador llegue a cero. Sonará una campana.

¿Qué debo hacer si la llama se apaga?

Apague la perilla del quemador y espere 1 minuto antes de volver a encender. El dispositivo de fallo de llama cortará automáticamente el gas si la llama se apaga. Si el problema persiste, limpie la tapa del quemador y asegúrese de que el termopar no esté sucio.

¿Puedo usar el horno y todos los quemadores simultáneamente?

Sí, pero tenga en cuenta que el consumo total de energía puede acercarse al máximo. Asegure una ventilación adecuada y evite usar demasiados quemadores de alta potencia a la vez.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón de bloqueo infantil (si está equipado) durante 3 segundos hasta que aparezca un icono de candado. Para desactivar, mantenga presionado nuevamente durante 3 segundos.

¿Qué tipo de gas puedo usar?

La cocina está configurada de fábrica para gas natural (G20). Se puede convertir para GLP (butano/propano) usando un kit de conversión (no incluido). Consulte el manual para las instrucciones de reemplazo de inyectores.

¿Con qué frecuencia debo reemplazar las piezas de repuesto?

Las piezas de repuesto como tapas de quemadores, juntas de puerta del horno y perillas están disponibles hasta 5 años después de la compra. Reemplácelas solo cuando estén dañadas o desgastadas.

¿Dónde puedo encontrar el número de serie?

El número de serie se encuentra en una placa de características en la parte posterior del aparato o dentro del marco de la puerta del horno. Consérvelo para solicitudes de servicio.

MANUAL DE USUARIO MI 2601 Meireles

PLACA DE INDUÇÃO ENCIMERA DE INDUCCIÓN INDUCTION HOB INDUKTIONSKOCHFELD

Instalación – Uso – Manutención

Installation - Use - Maintenance

Ativar Temporizador:

1 INSTRUCCIONES DE SEGURIDAD 17

1.1. ENERGÍA DE ALIMENTACIÓN 17
1.2. CABLE DE ALIMENTACIÓN Y OTROS CABLES 17
1.3. HUMIDADE E ÁGUA 18
1.4. LIMPEZA 18
1.5. PRECAUCIONES GENERALES 18

2 UTILIZACIÓN Y FUNCIONAMIENTO 20

2.1. INSTALACIÓN 20
2.2. CONEXIÓN ELÉCTRICA 20
2.3. UTILIZACIÓN 21
2.4. RECIPIENTES 21
2.5. TECLAS SENSORIALES 22
2.6. FUNCIÓN EMPUJE DE CALOR 24
2.7. ACTIVAR LA FUNCIÓN DE POTENCIA (ZONA BOOSTER) 24
2.8. NIVEL DE POTENCIA 26
2.9. LÍMITE DE TIEMPO EN FUNCIONAMIENTO 26

3 IMÁGENES 28

4 POSTVENTA 29

5 CONSERVACIÓN DEL MEDIO-AMBIENTE 29

1 INSTRUCCIONES DE SEGURIDAD

ATENCIÓN

Riesgo de electrocución No Abrir

Atención: para reducir el riesgo de electrocución, no abra esta unidad. No contiene elementos que deba reemplazar el usuario. Solicite la asistencia de personal especializado.

Avisos Importantes

Antes de usar su aparato lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, puede volver a necesitarlo en el futuro.

Antes de poner el aparato en funcionamiento y de forma a garantizar su correcta utilización, no lo utilice si:

Cayó al suelo;

Nota algún vestigio de daño;

Surge alguna anomalía durante su funcionamiento;

Para evitar peligro y deterioro de su aparato debido a su uso incorrecto, se aconseja que se lea atenta y cuidadosamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual de instrucciones. Su seguridad está prevista para el uso doméstico y no para su uso comercial. Su uso incorrecto anula automáticamente el derecho a la garantía.

Asistencia

Compruebe que, en caso de avería, entrega su aparato a personal especializado.

NO PERMITA QUE LOS NIÑOS UTILICEN APARATOS ELÉCTRICOS SIN VIGILANCIA. NO PERMITA QUE LOS NIÑOS O ADULTOS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS O PERSONAS CON FALTA DE EXPERIENCIA / CONOCIMIENTO, UTILICEN APARATOS ELÉCTRICOS SIN VIGILANCIA.

1.1. ENERGÍA DE ALIMENTACIÓN
2. Verifique que el voltaje de la red eléctrica es compatible con la indicada en el aparato. En caso de que no corresponda con esta, consulte con el vendedor o con el Servicio de Apoyo al Cliente.
1.2. CABLE DE ALIMENTACIÓN Y OTROS CABLES

Desconecte su aparato siempre que no lo esté utilizando.

No enrolle ni tire del cable para desconectar el aparato, ni lo utilice para envolver el aparato. Mantenga el cable alejado de superficies calientes.

Nunca utilice este aparato si éste tiene el cable o la clavija dañados o en caso de que no esté funcionando adecuadamente.

Si el cable de alimentación está deteriorado, no utilice su aparato y llévelo a un centro de asistencia técnica autorizada para que lo substituyan.

1.3. HUMEDAD Y AGUA

No deje que su aparato entre en contacto con el agua bajo ningún concepto, ya que ello podrá ser peligroso. PARA EVITAR RIESGO DE INCENCIO O DESCARGA ELÉCTRICA NO EXPONGA AL APARATO AL AGUA O A LA HUMEDAD. No coloque su aparato debajo del agua (por ejemplo para su lavado).

1.4. LIMPIEZA

• Cada vez que la usemos, una vez fría, es necesario quitar los restos que hayan quedado pegados, porque si la encendemos otra vez, dichos restos pueden quedarse pegados definitivamente.
• Usar solo productos adecuados, evitando los estropajos metálicos esponjas abrasivas y los detergentes en polvo, ya que podrían dañar la superficie de cristal.
• Los esprays que sirven para limpiar los hornos tampoco son adecuados porque son enormemente agresivos y dañosos para la superficie de cristal.
• Para quitar pequeños residuos puede usarse un paño mojado o agua caliente con un poco de jabón.
• Los residuos del jabón se quitan con agua y después hay que secar bien el cristal.
• Para las incrustaciones resistentes se aconseja utilizar un rascador para cristal con hoja metálica (ver figura 5).
• Atención: En caso de derritieren en el cristal objetos de plástico, azúcar o alimentos azucarados, deben ser eliminados calientes con auxilio de un rascador para cristal con hoja metálica con todo lo cuidado para evitar quemaduras.

1.5. PRECAUCIONES GENERALES

• Todas las operaciones relacionadas con la instalación y conexión del aparato debe llevarlas a cabo personal especializado, respetando las normas de seguridad en vigor.
• Es muy importante que este manual de instrucciones sea conservado juntamente con el aparato.
• Este aparato fue concebido para uso no profesional, por privado en el interior de las habitaciones.
• Antes de la limpieza apagar el aparato de la electricidad e esperar hasta que esté completamente fría.
• El cable de alimentación del aparato no debe ser sustituido por el usuario, para su substitución contactar exclusivamente personal técnico competente.
• En el caso de eventuales reparaciones contactar siempre un Centro de Asistencia Técnica autorizado y exigir piezas originales.
• Las reparaciones efectuadas por personal no capacitado puede causar daños.

ATECIÓN: Si la superficie estuviere partida, desconecte el aparato (actuando en lo dispositivo de protección de la rede de alimentación), para evitar la posibilidad de choque eléctrico.

Encimeras con zonas de inducción:

La placa de cocción por inducción há sido diseñada para no interferir en el funcionamiento de los demás aparatos eléctricos en la medida en que éstos respeten esta misma normativa.

Su placa de inducción genera campos magnéticos en su entorno más cercano.

Para que no haya interferencias entre su encimera de cocción y un estimulado cardíaco, es necesario que este

último haya sido diseñado de conformidad con la normativa que lo contempla.

No obstante, recomendamos que las personas con estimulador cardíaco, tipo marcapasos consulten con su médico o su fabricante no lo que se refere a la conformidad o a eventuales incompatibilidad del estimulador; en caso de duda, se abstengan de utilizar las zonas de inducción.

2 UTILIZACIÓN Y FUNCIONAMIENTO

2.1. INSTALACIÓN

Cortar la base donde se va colocar el aparato respetando las medidas indicadas en la figura 1.

La encimera se debe instalar en una superficie completamente plana, para evitar el riesgo de partir el cristal.

Se existen piezas de refuerzo en la zona d encaje deben ser retiradas.

Introducir la placa en el corte del mueble de modo a esta quedar centrada.

Para evitar infiltraciones aplicar material de vedar (suministrado) en toda la encimera teniendo cuidado para que los extremos coincidan sin se sobreponer (ver figura 2).

No utilizar silicona para vedar la encimera dado que después será imposible retirar la encimera en caso de un eventual mantenimiento.

Fijar la placa con las abrazaderas suministradas.

Los tornillos serán suficientes para fijar la placa (ver figura 3).

La placa debe ser instalada a una distancia mínima de 50 mm de la pared posterior y de 100 mm de la pared lateral.

La eventual presencia de un mueble colocado por encima del plano de trabajo debe estar a una distancia mínima del plano de 600 mm.

La eventual presencia de un mueble más alto de que la encimera debe estar a una distancia mínima de 300mm.

Materiales combustibles, como por ejemplo cortinas, deben estar a una distancia mínima de 500mm.

Si la placa está instalada por encima de una gaveta debe existir una divisoria entre la parte inferior de la placa y la gaveta, de modo a evitar contacto accidental con el fondo caliente de la placa.

La encimera debe ser colocada a una distancia mínima de 60mm de la divisoria o del Instalación de la encimera: Las encimeras con zonas de inducción ( marcadas con la palabra INDUCTION) deberá proporcionar ventilación a los espacios descritos en la Figura 4. En particular, una salida de aire de al menos 7 mm de altura y en frente de la anchura de la placa y una entrada de aire en la parte trasera del armario de al menos 50 mm a lo ancho de la placa.

La entrada de aire fresco y el aire caliente es esencial para un funcionamiento fluido y eficaz de la placa de inducción

2.2. CONEXIÓN ELÉCTRICA

La conexión eléctrica tiene que llevarla a cabo solo personal especializado, que tendrá que respetar las relativas normas de seguridad.

Antes de proceder a la ligación de la encimera, verificar se la instalación eléctrica y el dispositivo de protección están de acuerdo con las características técnicas del aparato.

Antes de efectuar la ligación eléctrica verificar se la instalación domestica y el dispositivo limitador suportan la carga del aparato (ver placa de características del aparato).

En el caso de instalar la encimera por encima del horno, la ligación eléctrica de los aparatos debe ser efectuada separadamente, para facilitar la extracción de los aparatos o por seguridad eléctrica.

Hay que colocar un interruptor omnipolar entre la instalación eléctrica general y el aparato con una abertura en los contactos por lo menos de 3 mm.

La toma a tierra (amarillo/verde) no tiene que quedar interrumpido por dicho interruptor.

El cable de alimentación debe ser colocado de tal forma que ningún punto alcance una temperatura superior a 50?C relativamente a la temperatura ambiente.

Controlar también que la instalación de alimentación tiene la ligación a tierra correspondiendo a las normas de seguridad vigentes y que el interruptor omnipolar esta accesible.

No utilizar reducciones, derivaciones o adaptadores, visto que puede provocar excesivo calor y riesgo de incendio.

El productor no se considera responsable de los daños causados por no respetar las normas e instrucciones indicadas, por uso indebido, incorrecto o irracional del aparato.

2.3. UTILIZACIÓN

Este aparato no es adecuado para el uso de personas (incluyendo niños) con deficiencias físicas, sensoriales o mentales y con falta de experiencia o conocimiento, a menos que este sobre supervisión o instrucciones referentes a la utilización del aparato, dada por personas responsables por su seguridad.

Los niños deben estar con la supervisión para asegurar que no juegan con el aparato.

Si se estropeara o rompiera la placa de cristal, desenchufar el aparato inmediatamente.

Los alimentos envueltos en papel de aluminio no pueden cocerse directamente encima del cristal.

Cada zona de cocción está delimitada por un contorno.

Para realizar operaciones que no necesiten de calor intenso aproveche el calor residual de las zonas de calentamiento, digito "H" en display.

Mantenga la ebullición con el nivel de potencia más bajo posible, para ahorrar energía.

No dejar ningún objeto sobre la zona de cocción aunque no esté en funcionamiento.

2.4. RECIPIENTES

Las encimeras con zonas de inducción solo funcionan con recipientes de fondo ferromagnéticos.

Si un imán es atraído por el fondo del recipiente, entonces quiere decir que es un recipiente ferromagnético y dará para una placa de inducción ( fig 7 ).

Usar recipientes con diámetro igual a los de las zonas de cocción y con fondo espeso.

Los recipientes no deben tener lo fondo áspero para no riscar lo cristal y deben estar limpios y secos antes de colocar sobre la encimera

Si utiliza recipientes no adecuados, el termostato se desactivará antes de alcanzar la temperatura necesaria, prolongará el tiempo de cocinado y desperdiciara energía.

Se recomienda tapar los recipientes mientras cocina, con esto economizara una cantidad considerable de energía. Recomendamos utilizar recipientes en acero inoxidable que poseen fondo plano y con buena resistencia térmica, permitiendo reducir el tiempo de cocinado.

Los recipientes de aluminio o de cobre no son recomendados dado que pueden manchar la superficie en cristal. Las zonas de inducción poseen un detector de recipientes.

Una zona de inducción no funcionará si no existe un recipiente sobre ella, o si posee un recipiente demasiado pequeño.

Diametro mínimo de los recipientes
Zonas 2 e 4 Zonas 1 e 3
9 cm 13 cm

Si se intenta conectar una zona de inducción que no tiene ningún recipiente en ella, o tiene un recipiente demasiado pequeño se le mostrará una indicación de fallo en la pantalla o la pantalla parpadea "U".

Al finalizar el cocinado apagar las zonas en el sensor "Apagar" en el mando digital.

Los diámetros mencionados anteriormente se refieren a contenedores con buenas características de inducción.

Contenedores con pobre capacidad para ser inducidos, puede ser necesario un diámetro más grande, aumentando en diámetro que puede alcanzar 35%

2.5. SENSORIALES

Esta encimera esta equipada con sensores electrónicos que son activados colocando el dedo por encima de los símbolos.

Por favor, tenga en atención que solo puede utilizar un sensor de cada vez, excepto para apagar una zona actuando en simultaneo en los sensores " +" y "-".

Nunca coloque objetos en la zona de los sensores; la zona de los sensores debe permanecer desocupada para evitar errores.

Se ocurre un error, todas las zonas serán apagadas y los indicadores de calor residual activados.

No use guantes para tocar en los sensoriales

	SensorPrender - Apagar	Prender la placa:Todos los displays muestran "0" y un punto decimal intermitente.Apagar la placa:El display indica "H", calor residual, si la zona todavía esta caliente.Se todas las zonas están en "0", al final de 10 segundos, la placa se apaga automaticamente.
	SensorAumentarpotencia	Aumentar para:Aumentar el nivel de potencia.Este sensor en simultáneo con el sensor disminuir apaga la zona
	SensorDiminuirpotencia	Disminuir para:Disminuir o nivel de potencia.Este sensor en simultáneo com el sensor aumentar desliga a zona
	Sensorbloquear	Bloquear para:Bloquear el uso de los sensores durante la utilización.Bloquear el uso de los sensores cuando la placa está prendida de modo a evitar ser prendida acidentalmente ( niños, limpieza ...).Para activar / desactivar esta función el sensor debe ser tocado continuament durante 3 segundos.Aunque la función de bloqueo este activa es posible apagar las zonas una a una, o toda la placa en simultáneo.
	Sensoraumentartiempo	Aumentar tiempo para:Aumentar el tiempo a temporizar.Este sensor en simultáneo con el sensor disminuir apaga la función del temporizador.

2.6.USO

Desactivar una encimera

Cuando una encimera está en funcionamiento las zonas se puede desconectar pulsando el botón (-) y (+) al mismo tiempo. Aparece en la pantalla y se oye un pitido.

2.7 ACTIVAR LA FUNCIÓN DE POTENCIA ( ZONA BOOSTER )

Todas las áreas tienen un sensor de potencia "mayor poder"

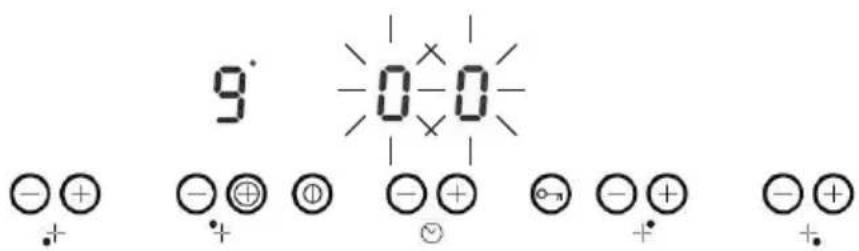

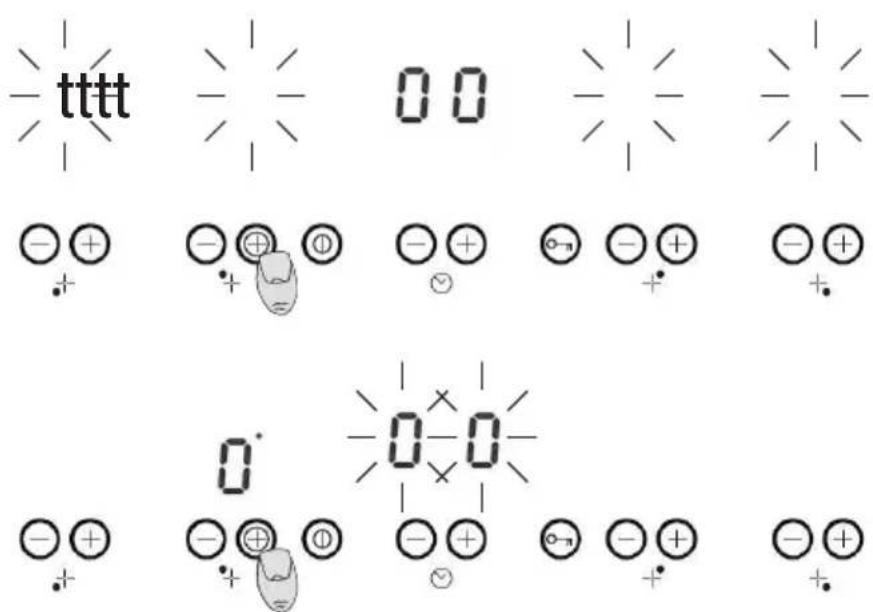

Seleccione la zona deseada y lo sensor (-) poner el área en el nivel 9.

Al pulsar el sensor (+) de la zona seleccionada para el nivel 9, se muestra una P "potencia activa"

La função potencia solo funcionara los primeros 10 minutos, después va para el nivel 9.

Potências

Nível Zona 1 e 3 Zona 2 e 4
P 2000 W 1600 W
9 1800 W 1200 W
8 1300 W 1000 W
7 1100 W 800 W
6 900 W 600 W
5 800 W 500 W
4 500 W 400 W
3 300 W 300 W
2 200 W 150 W
1 100 W 75 W

Elección del Potencia

Esta encimera tiene un sistema de "límite de potencia Eco"

El usuario puede reducir la potencia total de la encimera

Cuando se conecta la encimera es la potencia máxima de 7200 W, esto puede ser reducido por el usuario para 2800W, 3500W, 6000W.

Elección de los límites ecológicos de energía

La secuela de elegir un nuevo límite de potencia es la siguiente:

• Durante lo primeros 30 segundos después de encender la unidad
• La encimera debe ser abierta y todas las áreas encerradas
• Presionando al mismo tiempo el (+) y (-) de las zonas 1 y 4.

Una vez hecho esto, se oye un pitido y Po la pantalla mostrará el límite de temporizador y el potencia actual aparece en el zona 1 y en el zona 4 (7200W).

Para seleccionar una nueva potencia limite:

Con los sensores (+) e (-) el limite de potencia es seleccionado, las potencias seleccionables son: 2800W, 3500W, 6000W, 7200W. Quando la potencia es 7200W, si los sensores (+) o (-) so premidas la potencia canbia para 2800W.

La secuencia de terminar la grabación del nuevo límite de potencia es:

presionar al mismo tiempo los sensores (+) e (-) de las zonas 1 y 4.

Si durante 60 segundos no hay acción, los cambios no fueron registrados y hay un reinicio del sistema

Limitación de la Potencia en la placa

Cada vez que el utilizador tentar poder aumentar el nivel de potencia total de la tarjeta se calcula si el nivel de potencia total es mayor que el límite de potencia de la placa previamente elegido aumento de potencia no está permitido, un error de sonido, y pantalla muestra una "r" durante 3 segundos.

Presione el bloqueo (clave) durante 3 segundos, la función de bloqueo se activa y desactiva si el símbolo de la llave aparece y la encimera está bloqueada.

Por razones de seguridad, cuando se excede un tiempo máximo de funcionamiento, la zona se apagará automáticamente. El tiempo máximo de funcionamiento depende del nivel seleccionado para la zona:

El valor del tiempo si puede seleccionar entre 1 y 99 minutos, es posible colocar una zona horaria en cualquier nivel de potencia (0 .. 9), el usuario puede seleccionar sólo una zona a la vez para la función de temporizador.

Ativar Temporizador:

Al pulsar el sensor (+) o (-) del temporizador suena un pitido y la pantalla muestra el símbolo de "timer" de las 00 pantallas y muestran una "T" a parpadear, lo que indica que un área ha permitido que el temporizador.

Seleccione una zona horaria

Cuando el temporizador está esperando para la selección de una zona, la zona se selecciona pulsando el sensor de la zona deseada. Un sonido se apaga y parpadea en el tablero para indicar que el poder no se ha seleccionado la tarjeta. La pantalla del temporizador parpadeará, indicando que el tiempo debe ser seleccionado.

Solo puede ser seleccionada una zona de cada vez.

Coloque el nivel de potencia deseado

Con el sensor (+) para seleccionar la potencia deseada

Coloque el tiempo deseado con el (+) y (-) en el temporizador

3 IMÁGENES

Meireles Concibió este aparato de manera a garantizar la máxima fiabilidad.

No abra el equipo, corre peligro de electrocución.

Si no consigue resolver el problema contacte con puesto de assistencia mas proximo

AVISO: cualquier intento de arreglar el aparato sin haber contactado al fabricante invalidará la garantía.

En caso de que el problema persista, lleve su equipo para un puesto de servicio postventa para solucionar el problema.

Meireles la garantía, por un periodo de 2 años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación que pueda surgir. La garantía presupone una manutención y uso correctos de este producto, concretamente conforme a las instrucciones establecidas en este manual. En caso de que no se verifiquen estas condiciones, las averías surgidas no estarán cubiertas por la garantía.

Las reparaciones de aparatos eléctricos deberán efectuarse apenas por personal especializado pudiendo, en caso contrario, surgir posteriores complicaciones en el equipamiento.

Para evitar peligros innecesarios, en caso de que surjan averías ya sea en los cables o en otro tipo de componentes, las reparaciones deben ser efectuadas en los puestos de asistencia técnica especializados ya que es necesario el uso de herramientas propias para su reparación.

5 CONSERVACIÓN DEL MEDIO- AMBIENTE

Intentamos reducir al máximo el volumen de los embalajes que se limitan a 3 materiales de fácil separación: cartón, papel y plástico.

O equipo está constituido por material reciclable debiendo ser desmontado por una empresa especializada. Siga la respectiva legislación local sobre el reciclaje de todo el material.

CONTENTS
