| Tipo de produto | Lavadora de roupas frontal |
| Marca | Saivod |
| Modelo | Top Line 803 |
| Capacidade de lavagem | 8 kg |
| Velocidade máxima de centrifugação | 1200 rpm |
| Classe energética | A+++ |
| Consumo anual de água | 10.500 L/ano |
| Consumo anual de energia | 150 kWh/ano |
| Nível de ruído (lavagem/centrifugação) | 52 dB / 76 dB |
| Dimensões (A x L x P) | 85 x 60 x 60 cm |
| Peso líquido | 70 kg |
| Alimentação elétrica | 230 V / 50 Hz |
| Potência absorvida | 2200 W |
| Tipo de instalação | Livre |
| Programas de lavagem | Algodão, sintéticos, delicados, lã, rápido 30 min, pré-lavagem, enxágue, centrifugação |
| Funções especiais | Início retardado, parada com tanque cheio, lavagem a frio, segurança infantil |
| Manutenção e limpeza | Limpeza do tambor, filtro de fiapos, compartimento de sabão removível |
| Segurança | Proteção contra vazamentos, porta travada durante o ciclo, anti-desequilíbrio |
| Peças de reposição e reparabilidade | Junta da porta, bomba de drenagem, placa eletrônica, correia |
| Conteúdo do manual | Instalação, utilização, programas, manutenção, solução de problemas, garantia |
Perguntas frequentes - Top Line 803 Saivod
Perguntas dos utilizadores sobre Top Line 803 Saivod
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de lavar em formato PDF gratuitamente! Encontre o seu manual Top Line 803 - Saivod e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Top Line 803 da marca Saivod.
MANUAL DE UTILIZADOR Top Line 803 Saivod
• Manual de instruções
PT
cubeta para suavizante, perfumes, aprestos (3)
Agradecemos-lhe ter preferido um produto nosso.
Leia com atenção as instruções de utilização antes de efectuar as ligações e de utilizar a máquina. O conhecimento dos princípios de funcionamento é um factor fundamental para lhe permitir tirar o máximo proveito do seu aparelho e para garantir um funcionamento correcto. As instruções para utilização, além das particularidades técnicas, contêm muitas indicações úteis sobre o funcionamento da máquina, que o ajudarão a optimizar a utilização deste seu electrodoméstico.
Em caso de venda ou de transferência de propriedade da máquina de lavar roupa, é necessário lembrar-se de entregar o livro das instruções de utilização ao novo utilizador.
ÍNDICE
NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR 36-37
DESCRIÇÃO DA MÁQUINA 37
INSTALAÇÃO DA MÁQUINA 38-40
- Desempacotamento e desbloqueio da máquina 38
- Como colocar a máquina de lavar roupa em posição perfeitamente horizontal 39
• Ligação à instalação hídrica 39
• Ligação à instalação eléctrica 40
UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA 40-42
- Avisos importantes antes da utilização 40
- Utilização de detergentes 41
- Como eliminar certas nódoas 42
- Símbolos internacionais para o tratamento de roupa 42
MANUTENÇÃO 43-44
- Limpeza da máquina de lavar roupa 43
- Limpeza do filtro 43
- Guia para a resolução de problemas 44
MODELO:
NÚMERO DE FABRICO:
DATA DE COMPRA:
Este aparelho deve ser utilizado exclusivamente como máquina de lavar roupa para uso doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas.
Qualquer alteração ou tentativa de modificação do aparelho podem ser perigosas para o utilizador e provocar danos na máquina de lavar de roupa.
Dado o grande peso da máquina de lavar de roupa, é necessário observar normas de segurança particulares durante a sua deslocação.
* É proibida a utilização da máquina por crianças sem vigilância.
Qualquer alteração da instalação hídrica ou eléctrica tem de ser feita por técnicos autorizados. Ao colocar o aparelho no local de instalação, certifique-se de que o cabo de alimentação não fica dobrado nem sujeito a compressões, e que fica acessível para eventuais intervenções necessárias.
* Antes da activação da máquina de lavar roupa, remova completamente a embalagem e os dispositivos de fixação usados para o transporte (parafusos de protecção). Caso contrário, corre o risco de danificar seriamente a máquina e o ambiente de sua casa.
* No caso do aparelho ter de ser instalado sobre uma superfície alcatifada, é necessário assegurar-se de que há livre circulação de ar entre a máquina de lavar e o pavimento.
A máquina de lavar roupa não deve ser sobrecarregada.
Não ligue ou desligue a ficha na/da tomada de corrente eléctrica comas mãos molhadas
A máquina de lavar roupa deve ser ligada a uma tomada de corrente eléctrica provida de ligação à terra e que cumpra os requisitos de segurança.
No fim da lavagem, é necessário aguardar cerca de três minutos antes de abrir a porta. A máquina está equipada com um dispositivo de segurança no sistema de abertura que serve para proteger o utilizador de aberturas acidentais. Observação: nos modelos electrónicos a porta abrirá na altura em que acende a luz piloto “end”.
Quando fizer revisões ou limpezas na máquina, lembre-se sempre de desligar previamente o aparelho da tomada de corrente eléctrica.
* Durante o funcionamento do aparelho, evite o contacto com a água que sai do tubo de esgoto, na medida em que a sua temperatura pode ser elevada. Evite também o contacto com o vidro da porta porque tende a aquecer durante a lavagem.
Lave somente tecidos que possam ser lavados na máquina de lavar roupa. Em caso de dúvida, poderá verificar as indicações do fabricante transcritas nas etiquetas das peças de roupa (ver “Símbolos para o tratamento de roupa”).
Antes de colocar a roupa dentro da máquina, é necessário inspeccionar todos os bolsos para se certificar de que estão vazios. Objectos duros e pontiagudos como, por exemplo, moedas, alfinetes, pregos, parafusos ou pedras podem provocar danos graves.
Não se podem lavar na máquina peças de roupa sujas de substâncias que contêm gasolina. No caso das nódoas terem sido eliminadas com produtos evaporantes, é necessário aguardar a evaporação total dos mesmos da superfície dos tecidos antes de os introduzir no tambor da máquina.
Não utilize na máquina detergentes próprios para lavar roupa'à mão, porque a grande quantidade de espuma que formam pode danificar os elementos internos da máquina de lavar roupa.
* No fim da lavagem de passadeiras, colchas ou outros tecidos com fibras compridas, é necessário lembrar-se de inspeccionar o filtro e, se necessário, limpá-lo.
Não exponha o aparelho à acção das condições atmosféricas.
No caso de desejar desligar a máquina de lavar roupa da tomada de corrente, não puxe o cabo eléctrico, puxe pela ficha.
No fim cada lavagem, aconselhamos desligar sempre a ficha da tomada de corrente eléctrica e fechar a torneira da água.
* Aconselha-se deixar a porta da máquina aberta no fim do ciclo de lavagem.
Não se pode tentar reparar sozinho as avarias do aparelho, porque as reparações que não são feitas por profissionais podem provocar danos graves e anulam o direito às reparações cobertas por garantia.
* As reparações do aparelho só podem ser feitas por pessoal autorizado dos centros de assistência. Para as reparações deverão ser usadas unicamente peças sobresselentes originais.
Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, de-
verá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
A EMPRESA FABRICANTE DECLINA TODA E QUALQUER RESPONSABILIDADE POR EVENTUAIS INCÊNDIOS PROVOCADOS PELA NÃO OBSERVÂNCIA DAS NORMAS DE SEGURANÇA E DAS INSTRUÇÕES DE UTILIZAÇÃO
DESCRIÇÃO DA MÁQUINA
A máquina de lavar roupa é um electrodoméstico que lava qualquer tipo de tecido quando você desejar.
A estrutura da máquina foi construída com painéis de chapa tratados e pintados de modo a conservar inalteradas as suas qualidades estéticas ao longo do tempo.
O motor e todas as partes de movimento foram concebidos e construídos de modo a garantir o máximo silêncio.
O tambor, de aço inoxidável, é amplo e de fácil acesso para oferecer uma melhor qualidade de lavagem e maior duração da roupa.

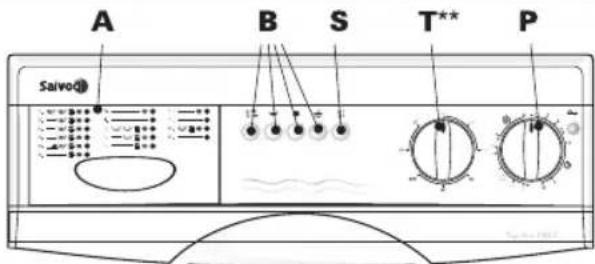

O painel de comandos foi concebido de modo a proporcionar fácil utilização de todos os programas de lavagem e secagem desejados (ver painel de comandos e tabela de programas).
A porta de abertura da máquina, muito ampla, facilita o carregamento e descarregamento da roupa.
A enorme estabilidade da máquina é dada graças à constante pesquisa dos técnicos sobre o equilíbrio de massas em movimento.
A - Porta
B - Filtro
C - Pés reguláveis
D - Tampo superior
E - Tambor
F - Quadro de comandos
A instalação da máquina deve ser feita por pessoal profissionalmente qualificado e de acordo com as instruções do fabricante. Uma instalação mal feita pode provocar lesões a pessoas e danos nos objectos.
A máquina pode ser instalada em qualquer sítio, desde que a temperatura ambiente do local de instalação não seja inferior a 3°C e que os cabos e tubos na traseira da máquina não tenham de ficar esmagados.
Por necessidade de transporte, o grupo oscilante da máquina é fixado com 4 espaçadores com parafuso. Antes de pôr a máquina a funcionar, remova os espaçadores e os parafusos de fixação. Conserve-os para uma eventual mudança futura.
Tape os furos com as tampas próprias que encontrará dentro do saco de documentos que acompanha a máquina.
Por necessidade de transporte, o grupo oscilante da máquina é fixado com 4 espaçadores com parafuso. Antes de pôr a máquina a funcionar, remova os parafusos de fixação com uma chave.
Introduza uma chave de parafusos nos orifícios e opere como indicado na figura para tirar os 4 espaçadores de plástico.
Depois de ter decidido o sítio em que deseja montar a máquina, coloque a máquina perfeitamente horizontal, utilizando os pés reguláveis (Fig. 4). Dedique especial atenção à escolha da posição, à nivelação da própria máquina e à segurança das contraporcas.
No caso da máquina não ter ficado perfeitamente horizontal, estará instável e o funcionamento será ruidoso, ficando sujeita aos danos consequentes que poderão verificar-se.
No caso da máquina ser colocada sobre um pavimento de alcatifa, 'é necessário assegurar-se de que há livre circulação de ar entre a máquina de lavar e o pavimento. Não é aconselhável montar a máquina em locais cuja temperatura pode descer abaixo de 0°C.
LIGAÇÃO HÍDRICA
▼ A pressão da rede hídrica deve estar compreendida entre 0,05 e 1,00 Mpa (0,5 - 10 bars)
▼ Antes de fazer a ligação, abra a torneira e deixe correr uma certa quantidade de água para limpar os tubos das impurezas eventualmente existentes, como areia, ferrugem (esta operação é muito importante no caso da máquina de lavar roupa ter estado inactiva durante muito tempo ou no caso de ser ligada a uma canalização de água nova).
▼ O tubo de alimentação de água deve ser ligado a uma boca de água fria com rosca de 3/4".
NOTA: Nas máquinas de lavar roupa electrónicas dotadas com electroválvula dupla (água quente e fria), ligue o tubo vermelho na torneira de água quente e o outro tubo na torneira de água fria. No caso de não ser possível utilizar uma torneira de água quente, é necessário ligar ambos os tubos à torneira de água fria, usando a conexão própria que acompanha a máquina (ver fig. 8)

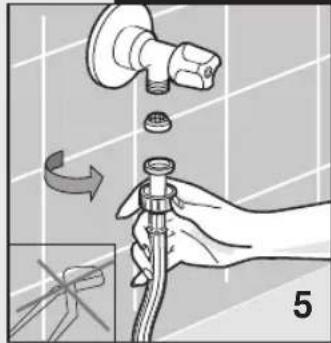

Entre a torneira e o tubo, introduza o filtro vedante que acompanha a máquina de lavar roupa e a seguir atarraxe-o à mão de modo a ficar muito bem apertado (fig. 5).
Obs.: Utilize o tubo novo que acompanha a máquina. Não reutilize o velho

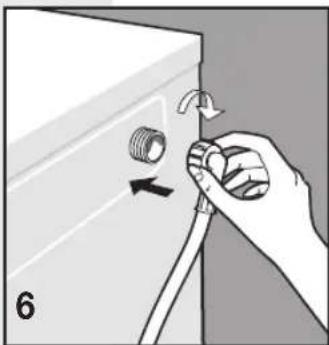

Enrosque lo tubo de alimentação na máquina de lavar roupa (fig. 6).
Durante a lavagem, a torneira de alimentação de água tem de estar completamente aberta.
▼ Tubo de esgoto da água deve ser colocado a uma altura compreendida entre 60 cm e 90 cm (fig. 7).
Se for previsto que a água da máquina seja descarregada directamente para a canalização de esgoto, é necessário introduzir a extremidade livre do tubo da máquina na canalização de esgoto cujo diâmetro interior não pode ser inferior a 40 mm.
- É importante não conectar hermeticamente o tubo da máquina à canalização de esgoto para evitar encher o sifão de ar e, consequentemente, provocar a saída de água.
No caso da água ter de ser descarregada para o lavatório ou noutra zona de escoamento, é necessário reforçar previamente a extremidade livre do tubo, no ponto de dobragem, utilizando um gancho próprio, fornecido juntamente com a máquina. Coloque então o tubo na borda do lavatório e fixe o gancho de modo a impedir a queda do tubo (fig. 8). O lavatório deve ter o esgoto limpo para permitir que a água escorra livremente.
▼ Verifique se a tensão eléctrica indicada nos dados técnicos da chapa de características da máquina, colocada do lado de dentro da portinhola do filtro, corresponde à tensão de rede da instalação eléctrica (fig. 9).
▼ O interruptor diferencial e a tomada de rede devem ter as características necessárias para aguentar a carga máxima indicada na referida chapa de características.
A seguir à instalação, o acesso à alimentação eléctrica de rede ou desactivação da referida alimentação de rede deve ser feito mediante utilização de um interruptor bipolar.
A tomada de corrente onde a máquina vai ser ligada deve ter ligação à terra. Caso contrário, o fabricante declina toda e qualquer responsabilidade por eventuais acidentes (fig. 10).
Se a tomada onde se liga a ficha da máquina não funcionar ou não for adequada, tem de ser substituída por um electricista qualificado.
É proibido ligar a máquina de lavar roupa à rede mediante utilização de elementos indirectos tais como extensões e fichas múltiplas.
Durante a manutenção, a ficha da máquina tem de ser desligada da tomada de corrente.
▼ Não introduza e não extraia a ficha da tomada com as mãos molhadas.
Se o cabo de alimentação estiver danificado, contacte o centro de assistência técnica especializado.

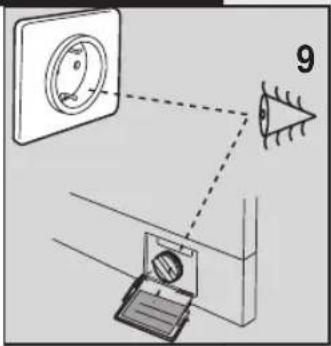

▼ Coloque o aparelho de modo a deixar o cabo de alimentação facilmente acessível e de maneira a poder desligá-lo em caso de necessidade.
UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA
AVISOS IMPORTANTES ANTES DA UTILIZAÇÃO
Atenção! Antes de fazer a primeira lavagem de roupa na máquina, é conveniente fazer um ciclo de lavagem curto, sem roupa.
Deste modo poderá verificar o funcionamento da máquina e limpar o tambor.
Sempre que lavar assegure-se de que:
▼ as ligações hidráulicas estão bem feitas, o tubo de esgoto da máquina está bem posicionado (ver ligação hidráulica) e a torneira está aberta.
▼ com as mãos secas, introduza a ficha na tomada de corrente.
▼ separe a roupa de acordo com o tipo de tecido (ver etiquetas das peças de roupa)
▼ certifique-se de que não há objectos nos bolsos da roupa que deseja lavar. Podem provocar danos na roupa, na máquina e no filtro.
UTILIZAÇÃO DE DETERGENTES
A máquina de lavar roupa tem uma gaveta destinada à introdução dos detergentes. Tem três divisões.
I divisão para detergente em pó destinado à pré lavagem ou a pôr a roupa de molho (1)
II divisão para detergente em pó destinado à lavagem normal (2)
divisão para amaciador, perfumes, produtos especiais para tratar a roupa (3)
Utilize detergentes com produção de espuma controlada e amaciadores (se for caso disso) indicados para máquinas de lavar roupa automáticas. Para as dosagens, siga as indicações dadas na embalagem.
Nota: Detergente a mais pode provocar excesso de espuma e influir negativamente no resultado de lavagem.
Detergente a menos pode provocar um resultado de lavagem não satisfatório.
Nota: Quando se está a encher a gaveta com detergente é importante prestar atenção para não introduzir detergente na divisão destinada ao amaciador, caso contrário, o programa de enxaguamento é feito com espuma e os tecidos podem ficar manchados de branco. Do mesmo modo, se deixar cair amaciador na divisão do detergente, a eficácia de lavagem diminui.

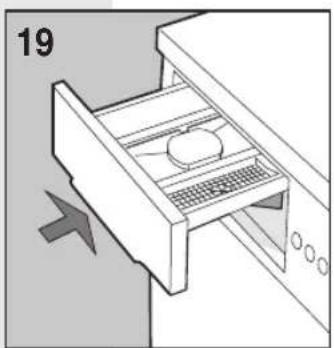

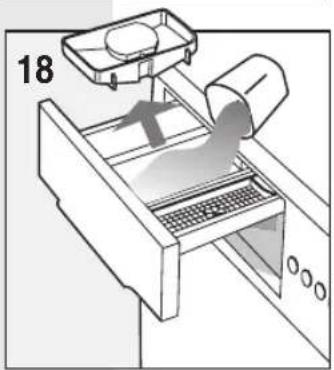

SE O MODELO PREVIR RECIPIENTE PARA DETERGENTE LIQUIDO
Nota: Quando usar detergente líquido (recomendado para programas sem pré lavagem), introduza o recipiente especial (se disponível) na divisão do meio "2" (conforme figura ao lado) e a seguir introduza o detergente líquido até este atingir o nível máximo indicado.
Lembre-se de tirar o recipiente de detergente líquido quando usar sabão em pó.
▼ feche a gaveta de detergente antes de começar a lavagem
Atenção! Não tire a gaveta de detergente durante o funcionamento da máquina porque pode sair água.
Há determinadas nódoas que não se conseguem eliminar da roupa apenas com a lavagem na máquina. Antes de limpar qualquer nódoa à mão, é necessário fazer um ensaio numa parte pouco visível da peça de roupa. Comece a limpar a nódoa da periferia para o centro, para evitar que se formem auréolas. Damos abaixo várias indicações para eliminar alguns tipos de nódoas.
CERA: raspe a cera com um objecto de ponta arredondada para não estragar o tecido. A seguir, coloque o tecido entre duas folhas de papel absorvente e passe com o ferro quente por cima da nódoa.
- ESFEROGRÁFICA E CANETA DE FELTRO: limpe com um pano macio embebido em álcool etílico. Tome cuidado para não deixar alastrar a nódoa!
HUMIDADE E MOFO: se o tecido tolerar bem o uso de lixívia, faça o ciclo de lavagem adicionando lixívia. Caso contrário, molhe a parte suja com água oxigenada a 10 volumes e deixe actuar durante 10 ou 15 minutos.
● LIGEIRAS QUEIMADURAS DE FERRO DE ENGOMAR: siga as indicações dadas para tirar nódoas de mofo e humidade.
● FERRUGEM: utilize produtos próprios para nódoas de ferrugem e siga as indicações do fabricante escritas na embalagem.
PASTILHA ELÁSTICA: aplique gelo em cima do tecido, esfregue o mais possível e depois passe com um pano de algodão embebido em acetona.
TINTA:não deixe a tinta secar. Limpe a zona suja com o solvente indicado na embalagem da tinta (por exemplo: água, terebintina, tricloroetileno) ensaboe e passe muito bem por água.
BÂTON DOS LÁBIOS: as nódoas de bâton em tecidos de algodão e na lã eliminam-se com um pano embebido em éter. Para a seda é necessário usar tricloroetileno.
● VERNIZ DAS UNHAS: coloque papel absorvente sobre o tecido que tem a nódoa, depois humedeça o avesso do tecido com acetona, substituindo frequentemente o papel absorvente que está em cima da nódoa. Continue sempre procedendo da mesma maneira até eliminar a nódoa completamente.
● BORRAS OU ALCATRÃO: espalhe uma pequena quantidade de manteiga fresca em cima da nódoa, deixe actuar e depois lave com essência de terebintina.
- RELVA:ensaboe suavemente, utilize lixívia diluída. Para tecidos de lã também se podem obter bons resultados usando álcool a 90%.
● SANGUE: ponha a nódoa de molho em água fria com sal e depois lave com sabão de lavar roupa.
SÍMBOLOS INTERNACIONAIS PARA O TRATAMENTO DE ROUPA
Antes de introduzir as peças de roupa na máquina e de seleccionar o programa, é aconselhável examinar os símbolos que estão indicados na etiqueta do fabricante. O quadro abaixo pode ser útil para a interpretação dos símbolos.
Lavar máx a 95°
Lavar máx a 60°
Lavar máx a 40°
Lavare a max 30°C
Lavar à mão
Não lavar com água
Lixívia em água fria
Passar a ferro até máx 200°
Passar a ferro até máx 150°
Passar a ferro até máx 100°
Não passar a ferro
A
Limpar a seco com solvente
F
Limpar a seco unicamente com gasolina, álcool puro e R113
P
Limpar a seco unicamente com percloro etílico, gasolina, álcool puro, R111 e R113.
Secar na horizontal
Secar pendurado
Secar em cruzeta
[Non-Text]
Secar no secador de roupa a temperatura normal
©
Secar no secador de roupa a baixa temperatura
图
Não secar no secador de roupa
Não lavar com
Não limpar a seco
A máquina de lavar roupa foi concebida de modo a precisar do mínimo de manutenção possível. É, no entanto, importante lembrar-se de a limpar assiduamente.
Antes da limpeza, assegure-se de que o aparelho foi desligado previamente da rede eléctrica e de que alimentação de água está fechada.
LIMPEZA DA MÁQUINA DE LAVAR ROUPA
A estrutura exterior e as partes de plástico da máquina devem ser limpas exclusivamente com um pano húmido macio.
ATENÇÃO !! Não use, de modo nenhum, substâncias químicas, produtos abrasivos, álcool, sabão, gasolina ou outros solventes para limpar a máquina, porque podem danificá-la. (fig. 20)
No fim da lavagem, deixe a porta do tambor aberta durante algum tempo para deixar secar as partes de borracha.
Lave as divisões do detergente periodicamente. No fim, extraia a gaveta de detergente e lave-a muito bem com água corrente (fig. 20/A). A seguir, coloque-a de novo na posição original
COMO EXTRAIR O COMPARTIMENTO DE DETERGENTE (FIG.A OU B, CONSOANTE O MODELO)
- Se na divisão do amaciador «3» estiver escrito «PUSH»:
- Abra a gaveta de detergente;
- Carregue, com a mão direita, no sítio onde está escrito «PUSH» e, com a outra mão, extraia a gaveta puxando-a para si .(fig.A)
- Se na divisão do amaciador «3» não estiver escrito «PUSH»:
- Abra a gaveta de detergente;
- Agarre-a com ambas as mãos e exerça uma ligeira pressão para baixo; extraia a gaveta puxando-a para si.(figB)

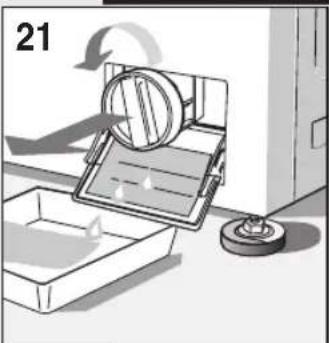

LIMPEZA DO FILTRO
ATENÇÃO !! Antes de começar a fazer as operações descritas abaixo, assegure-se de que a máquina está vazia. Não tire o filtro durante o funcionamento da máquina ou quando esta estiver cheia de água.
Coloque um pano ou um prato raso por baixo do filtro para recolher a água que ficou dentro dele. Abra a portinhola do filtro, desaperte e extraia-o rodando no sentido contrário ao dos ponteiros do relógio (fig.21).
O filtro deve ser limpo periodicamente. Passe bem o filtro por água corrente e elimine todos os resíduos acumulados. Enrosque de novo o filtro no sentido dos ponteiros do relógio, assegurando-se de que fica hermeticamente fechado.
GUIA PARA A RESOLUÇÃO DE PROBLEMAS
No caso da máquina não funcionar, antes de chamar a assistência técnica autorizada é aconselhável certificar-se de que a causa não seja uma das indicadas a seguir.
A máquina não funciona (as luzes piloto de controlo não estão acesas)
- assegure-se de que:
1) Há tensão na rede
2) A ficha está bem metida na tomada de corrente
3) O botão On/Off está premido ou, se não disponível, de que o botão programador está na posição de ligação, isto é, puxado para fora.
A máquina não funciona (as luzes piloto de controlo estão acesas)
- assegure-se de que:
1) O botão programador está na posição correspondente ao programa seleccionado
2) A porta da máquina está bem fechada
3) O botão de "Start" está premido (só para os modelos electrónicos)
4) Verifique as indicações seguintes “A máquina de lavar roupa não carrega água”
A máquina de lavar roupa não carrega água
- verifique se:
1) Há água nos canos
2) O tubo de alimentação de água está ligado à máquina
3) A tomeira de alimentação de água está aberta
4) O filtro está obstruído. Neste caso limpe-o, mas não se esqueça de desligar previamente o aparelho da rede eléctrica
A máquina de lavar roupa carrega e descarrega água continuamente
- verifique se:
1) O tubo de esgoto da máquina está montado à altura devida (60-90 cm)
2) A extremidade do tubo de esgoto da máquina está, indevidamente, imersa na água
A máquina não descarrega água e não faz centrifugação
- verifique se:
1) O tubo de esgoto da máquina está ligado correctamente
2) O tubo de esgoto da máquina está dobrado
3) O filtro do esgoto da máquina está fechado
4) Está seleccionada a função de exclusão da
centrifugação
5) Está seleccionada a função de stop com água.
A máquina vibra e faz barulho
- assegure-se de que:
1) Todas as protecções para transporte da máquina foram removidas.
2) A máquina está perfeitamente horizontal
3) A roupa volumosa, como lençóis, toalhas, etc, não está toda concentrada só dum lado do tambor.
A porta da máquina não abre
1) Aguarde 3 minutos após conclusão da lavagem ou, no caso da máquina ser electrónica, aguarde que o led "Fim" acenda.
A roupa não sai suficientemente centrifugada
- assegure-se de que:
1) A roupa tenha sido uniformemente distribuída no tambor
2) A velocidade de centrifugação que foi seleccionada é correcta
A máquina bloqueia-se durante a lavagem
- assegure-se de que:
1) Não haja falta de corrente
Há uma sobra excessiva de detergente na gaveta
- assegure-se de que:
1) A torneira de alimentação de água está aberta
2) O filtro situado entre a torneira e o tubo de alimentação está limpo
No fim da lavagem a roupa não sai limpa
- assegure-se de que:
1) Não introduziu roupa excessiva no tambor
2) Tenha sido utilizada a quantidade de detergente devida
3) O programa de lavagem seleccionado é um pro-
grama apropriado
A roupa encolheu muito ou descolorou
- assegure-se de que:
A máquina não seca (só para os modelos de lavar e secar)
- assegure-se de que:
1) A torneira de alimentação de água está aberta
2) O filtro do esgoto da máquina está limpo
3) A máquina está ligada (luz piloto de controlo acesa)
4) O botão programador está colocado num dos passos stop com símbolo de secagem.
5) O botão para regular o tempo de secagem não está na posição "0"
6) O botão de "Meia Carga" está premido
7) O botão de "Exclusão de centrifugação" não está premido.
Se após a execução das funções descritas, o aparelho continuar a não funcionar correctamente, contacte o centro de assistência técnica autorizado mais próximo e descreva o defeito detectado.
Agradecemos que indique por favor o modelo, o número de fabrico da máquina e o tipo de avaria detectada. Os dados do aparelho estão escritos no quadro de informações que está aplicado na portinhola do filtro.
Estas informações darão ao operador do serviço de assistência técnica a possibilidade de procurar de antemão as peças sobresselentes necessárias e, portanto, garantir uma reparação rápida e eficaz da máquina.
Werter Kunde,
FUNCIONES PRINCIPALES
DE LA LAVADORA
Top Line 803 - 1003
S Luz de control - lavadora encendida
A Tabela de programas
B Botões
S Luz piloto de controlo – máquina ligada
T Botão do termostato **□□
P Botão de programação
DESCRIÇÃO DAS FUNÇÕES (Disponíveis consoante o modelo)
▼BOTÃO DE LIGAÇÃO:
Para ligar a máquina, puxe o botão de programação para fora ou, se a máquina tiver um botão de pressão, carregue no botão. A luz piloto de indicação acende.
▼BOTÃO DE PARAGEM COM ÁGUA:
Carregando neste botão, a máquina pára automaticamente no fim do último enxaguamento, antes de despejar a água. Neste caso, a roupa dentro do tambor cheio de água não se amarrota. Esta função só pode ser utilizada durante a execução das lavagens de sintéticos e lã.
▼BOTÃO DE EXCLUSÃO DA CENTRIFUGAÇÃO:
Premindo este botão, a máquina de lavar roupa realizará o ciclo de lavagem sem fazer a centrifugação.
▼BOTÃO DE MEIA-CARGA:
Premindo este botão, a quantidade de água utilizada para a lavagem é inferior, proporcionando assim economia de energia e água. Utilize esta função quando a quantidade de roupa que deseja lavar for cerca de metade da carga máxima aconselhada. (ver a tabela "Carga máxima aconselhada")
▼ BOTÃO PARA ENXAGUAMENTO SUPLEMENTAR:
A máquina de lavar roupa foi concebida de modo a consumir o mínimo de água possível. Habitualmente, são suficientes três ciclos de enxaguamento. Para zonas com água muito doce ou para pessoas alérgicas a eventuais resíduos de detergente, prima este botão para fazer com que a máquina realize um ciclo de enxaguamento adicional.
▼ BOTÃO DE CENTRIFUGAÇÃO 550/MAX
Carregue no botão para alterar a velocidade de centrifugação de mínima a máxima (a velocidade máxima de centrifugação varia consoante os modelos). Se a máquina tiver um botão de regulação de velocidade, rode-o até à posição da velocidade desejada.
Anteção: Só está disponível durante a exacução dos programas fortes: Para os programas delicados eprogramas para lás a velocidade de centrifugação é swmpre igual a 550 rotações/min, seja qual fora posição do regulador.
▼ BOTÃO DE LIMITAÇÃO DE TEMPERATURA:
Carregando neste botão, pode limitar-se a temperatura a 60°, no caso do regulador de temperatura estar numa posição com valor mais elevado.
Rode este botão para definir a temperatura desejada. Para seleccionar a temperatura de lavagem correcta, consulte "Tabela de programas"
Importante: a alteração de programa ou a selecção das funções acima referidas têm de ser feitas sempre com o aparelho desligado.
Ciclo de lavagem:
(seguindo as instruções abaixo, a máquina de lavar roupa executará o ciclo de lavagem programado)
- Abra a porta da máquina.
-
Carregue a roupa no tambor e feche a porta.
Atenção! E proibido sobrecarregar a máquina de roupa. Não é aconselhável lavar na máquina roupa que absorva uma grande quantidade de água como, por exemplo, tapetes. -
Deite detergente em pó pouco espumoso e amaciador para máquinas de lavar roupa automáticas nos respectivos compartimentos (ver capítulo “Utilização de detergentes”)
-
Feche a gaveta dos detergentes.
Nota: Não tire a gaveta dos detergentes durante o funcionamento da máquina porque pode sair água.
- Seleccione e defina o programa e a temperatura desejados utilizando os botões respectivos.
ATENÇÃO !! Não rode o botão programador para a esquerda. Se, por acaso, tiver ultrapassado o programa desejado, continue a rodar o botão para a direita, até atingir de novo a posição desejada.
-
Prima os botões das funções desejadas.
-
Para dar início ao ciclo de lavagem, ligue a máquina, puxando o botão programador para fora ou premindo (se disponível na máquina) o botão de ligação, (a luz piloto de indicação acende)
No fim do programa de lavagem, a máquina de lavar roupa pára num dos pontos STOP do programador:
-
Desligue a máquina, empurrando o botão programador ou premindo (se disponível na máquina) o botão de ligação.
-
Tire a roupa do tambor.
-
Com as mãos secas, desligue a ficha da máquina de lavar roupa da tomada de rede.
-
Feche a torneira de alimentação de água.
TABELAS DE PROGRAMAS
| Botão (P)* | Botão (T)** | Tecido | Símbolo da etiqueta | Divisões da gaveta a utilizar | Exemplos grau de sujidade | Descrição do Programa | Modo de emprego dos botões suplementares (Disponíveis consoante o modelo) | |||
| PROGRAMAS FORTES PARA TECIDOS RESISTENTES | ||||||||||
| 1 | Max | Algodão, linho, cânhamo |  | Lençóis e toalhas de mesa de cores sólidas e brancos, toalhas de banho, roupa interior; muito sujos | Pré lavagem, lavagem principal, enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | À escolha | |
| 2 | Max | Algodão, linho, mistos resistentes |  | Roupa de cor; camisas, roupões, roupa interior, lençóis; muito sujo | Pré lavagem, lavagem principal, enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | À escolha | |
| 3 | 60° | Algodão, linho, cânhamo |  | Lençóis e toalhas de mesa de cores sólidas e brancos, toalhas de banho, roupa interior; muito sujos | Lavagem principal, enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | À escolha | |
| 4 | 40° | Cores delicadas |  | Roupa de cor; camisas, roupões, roupa interior, lençóis; | Lavagem principal, enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | À escolha | |
| 5 | 40° | Cores delicadas 40' |  | Lençóis e toalhas de mesa de cores delicadas, toalhas de banho, roupa interior; pouco sujos | Lavagem principal, enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | À escolha | |
| 6 | Todas as posi-ções | Algodão, linho, cânhamo e mistos resistentes | — | Enxaguamentos fortes | Enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | À escolha | |
| 7 | Algodão, linho, cânhamo e mistos resistentes | — |  | Goma, aromatizante, amaciador | Enxaguamento, amaciador, descarga e centrifugação final | — | À escolha | À escolha | — | |
| 8 | Algodão, linho, cânhamo e mistos resistentes | — |  | Centrifugação forte | Centrifugação final | — | À escolha | — | — | |
| PROGRAMAS DELICADOS PARA TECIDOS SINTÉTICOS E MISTOS | ||||||||||
| 9 | 60° | Mistos resistentes | Camisas, lençóis, roupa para recém-nascidos, fraldas; muito sujo | Pré lavagem, lavagem, enxaguamentos, amaciador, descarga e centrifugação a baixa velocidade | Reco-men-dado | À escolha | À escolha | — | ||
| 10 | 60° | Mistos resistentes | Camisas, lençóis, roupa para recém-nascidos, fraldas; sujidade normal | Lavagem, enxaguamentos, amaciador, descarga e centrifugação a baixa velocidade | Reco-men-dado | À escolha | À escolha | — | ||
| 11 | — | Mistos resistentes | — | Enxaguamentos delicados | Enxaguamentos, amaciador, descarga e centrifugação final | — | À escolha | À escolha | — | |
| 12 | — | Mistos resistentes | — | Goma, aromatizante, amaciador | Enxaguamento, amaciador, descarga e centrifugação final | — | À escolha | À escolha | — | |
| 13 | — | Mistos delicados | — | Centrifugação delicada | Descarga e centrifugação final | — | À escolha | — | — | |
| PROGRAMAS AUXILIARES PARA TECIDOS SINTÉTICOS E DE COR | ||||||||||
| 14 | 40° | Sintéticos delicados Lã | Enxaguamentos delicados | Lavagem, enxaguamentos, amaciador, descarga e centrifugação a baixa velocidade | À escolha | À escolha | À escolha | — | ||
| 15 | — | Mistos, sintéticos delicados | — | Centrifugação delicada | Descarga e centrifugação final | À escolha | À escolha | — | — | |
* Posição do Botão Programador ** Posição do Botão do Termostato Regulável
PROGRAMAS FORTES
PROGRAMAS DELICADOS
PROGRAMAS PARA LÃ
CARACTERÍSTICAS TÉCNICAS
| Dimensões: | Largura cm.: | 59.5 |
| Altura cm.: | 85.0 | |
| Profundidade cm.: | 53.0 | |
| Carga máxima aconselhada durante a lavagem: | 5 Kg | |
| 2,5 Kg | ||
| 1 Kg | ||
| Centrifugação Máxima: (rpm) | 800 | |
| Potência máx. absorvida/ Ligação eléctrica | ver chapa de características | |
HAUPTFUNKTIONEN DER
WASCHMASCHINE
Top Line 803 - 1003
- ÍNDICE
- DESCRIÇÃO DA MÁQUINA
- LIGAÇÃO HÍDRICA
- Obs.: Utilize o tubo novo que acompanha a máquina. Não reutilize o velho
- UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA
- AVISOS IMPORTANTES ANTES DA UTILIZAÇÃO
- UTILIZAÇÃO DE DETERGENTES
- SE O MODELO PREVIR RECIPIENTE PARA DETERGENTE LIQUIDO
- SÍMBOLOS INTERNACIONAIS PARA O TRATAMENTO DE ROUPA
- LIMPEZA DA MÁQUINA DE LAVAR ROUPA
- COMO EXTRAIR O COMPARTIMENTO DE DETERGENTE (FIG.A OU B, CONSOANTE O MODELO)
- LIMPEZA DO FILTRO
- GUIA PARA A RESOLUÇÃO DE PROBLEMAS
- A máquina não funciona (as luzes piloto de controlo não estão acesas)
- A máquina não funciona (as luzes piloto de controlo estão acesas)
- A máquina de lavar roupa não carrega água
- A máquina de lavar roupa carrega e descarrega água continuamente
- A máquina não descarrega água e não faz centrifugação
- A máquina vibra e faz barulho
- A porta da máquina não abre
- A roupa não sai suficientemente centrifugada
- A máquina bloqueia-se durante a lavagem
- No fim da lavagem a roupa não sai limpa
- A roupa encolheu muito ou descolorou
- A máquina não seca (só para os modelos de lavar e secar)
- Werter Kunde,
- FUNCIONES PRINCIPALES
- DE LA LAVADORA
- Top Line 803 - 1003
- DESCRIÇÃO DAS FUNÇÕES (Disponíveis consoante o modelo)
- ▼BOTÃO DE LIGAÇÃO:
- ▼BOTÃO DE PARAGEM COM ÁGUA:
- ▼BOTÃO DE EXCLUSÃO DA CENTRIFUGAÇÃO:
- ▼BOTÃO DE MEIA-CARGA:
- ▼ BOTÃO PARA ENXAGUAMENTO SUPLEMENTAR:
- ▼ BOTÃO DE CENTRIFUGAÇÃO 550/MAX
- ▼ BOTÃO DE LIMITAÇÃO DE TEMPERATURA:
- Ciclo de lavagem:
- TABELAS DE PROGRAMAS
- HAUPTFUNKTIONEN DER
- WASCHMASCHINE
Marca : Saivod
Modelo : Top Line 803
Categoria : Máquina de lavar
