HLC 9.B LAI X/HA - Exaustor Hotpoint Ariston - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha embutível ou ilha
Marca	Hotpoint Ariston
Modelo	HLC 9.B LAI X/HA
Largura	90 cm
Profundidade	50 cm
Altura (telescópica)	65-110 cm
Peso líquido	15 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência máxima	250 W
Número de velocidades	3 velocidades + intensivo
Fluxo de ar máximo	700 m³/h
Nível de ruído (velocidade máxima)	65 dB(A)
Tipo de iluminação	LED
Potência de iluminação	2 x 3 W
Tipo de filtro de gordura	Metal lavável na máquina de lavar louça
Filtro de carvão (opcional)	Sim, recarregável
Diâmetro de saída de ar	150 mm
Comando	Controle deslizante eletrônico
Classe energética	A+
Funções especiais	Temporizador, desligamento automático
Manutenção dos filtros	Limpar a cada 2 meses
Segurança	Desligamento do motor em caso de superaquecimento
Reparabilidade	Índice de reparabilidade 8,2/10
Garantia	2 anos peças e mão de obra

Perguntas frequentes - HLC 9.B LAI X/HA Hotpoint Ariston

Qual é a altura de instalação recomendada para esta coifa?

A altura recomendada entre a coifa e o fogão é de 65 a 75 cm para fogão elétrico e 75 a 85 cm para fogão a gás.

Como limpar os filtros de gordura?

Os filtros de gordura de metal são laváveis na máquina de lavar louça ou à mão com água quente e sabão. Recomenda-se limpá-los a cada 2 meses ou com mais frequência em caso de uso intensivo.

Pode-se usar a coifa em modo recirculação?

Sim, esta coifa pode funcionar em modo recirculação com um filtro de carvão ativado (vendido separadamente). O filtro deve ser substituído a cada 3 a 6 meses conforme o uso.

Como ativar a função temporizador?

Pressione o botão Temporizador (relógio) por 2 segundos. A coifa desligará automaticamente após 15 minutos. Você pode ajustar a duração para 5, 10 ou 15 minutos pressionando várias vezes.

Qual é a potência de iluminação e como trocar as lâmpadas?

A iluminação é fornecida por 2 LEDs integrados de 3 W cada. Em caso de falha, entre em contato com o serviço de assistência técnica, pois a substituição requer a intervenção de um técnico.

Por que minha coifa faz barulho?

Um ruído anormal pode ser causado por um filtro obstruído, uma instalação incorreta ou um objeto bloqueando a turbina. Verifique os filtros e certifique-se de que a coifa está bem fixada.

Como redefinir o indicador de saturação do filtro?

Após limpar ou substituir o filtro, mantenha o botão Filtro pressionado por 3 segundos até que o indicador se apague.

Posso usar uma extensão elétrica com esta coifa?

Não é recomendado usar uma extensão pois pode causar superaquecimento. Conecte sempre a coifa diretamente a uma tomada de parede com aterramento.

Como conservar a superfície de aço inoxidável?

Limpe com um pano macio e um produto específico para inox, no sentido das nervuras. Evite esponjas abrasivas e produtos que contenham cloro.

Onde encontrar peças de reposição para esta coifa?

As peças de reposição (filtros, lâmpadas, etc.) estão disponíveis no site oficial da Hotpoint Ariston ou em distribuidores autorizados. Use a referência do modelo para encomendar.

MANUAL DE UTILIZADOR HLC 9.B LAI X/HA Hotpoint Ariston

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Montagem,3

Advertencias,15

Assistencia,22

Instalação,40

Comandos CHIMNEY-LUCE,41

Manutenção e cuidado,42

Anomalias e soluções,43

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fi xação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualifi cado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser sufi cientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem fi Itro de gordura correctamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação sufi ciente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

- Respeite todas as normativas referentes à descarga do ar.

- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.

- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi Itros implica risco de incêndio.

- Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.

- Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.

- Atenção! As partes acessíveis podem fi car muito quentes se utilizadas com aparelhos de cozedura.

- O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

NL

Attentie

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identifi cação situada no aparelho.

IT

Assistenza

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualifi cado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fi cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas,

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fi m.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão fi ltrante estão presentes neste manual (ver "Versão fi ltrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fi xada na fl ange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de fi Itros de carvão, estes devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de fi Itração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e fi Itro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
CHIMNEY-LUCE 60 cm	61-82	59.8 50 15/	12
CHIMNEY-LUCE 90 cm	61-82	89.9 50 15/	12

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogénea 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

Grupo de risco 1 de acordo com a norma EN 62471

O modelo está em conformidade com as seguintes directivas :

- Directiva "Baixa tensão" 2006/95/EC (12-12-2006)

- Directiva "EMC" 2004/108/EC (15-12-2004)

•Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE.

Normas de referência:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

Comandos CHIMNEY-LUCE

Modelos com Touch Control Glass (básico)

HLC6.8ATX/HA - HLC6.8LTX/HA - HLC9.8LTX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade confi gurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade seleccionada.

T6 Temporizador

Ao pressionar T6 uma vez, associa-se uma duração préconfigurada do temporizador a cada velocidade (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min]

no final da qual o exaustor fica automaticamente em OFF: O temporizador pode ser confi gurado apenas para as velocidades manuais, não para o booster.

T7 Aviso fi Itro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes. Este prazo é indicado pelo piscar do LED da cor associada ao filtro (branco para os filtros anti-gorduras, vermelho para o fi Itro de cheiros).

Depois da limpeza/substituição dos fi Itros, a pressão da tecla T7 determina o desligamento do LED de aviso.

T8 ON/OFF Iuzes

Permite acender e desligar as luzes de trabalho do exaustor Confi guração do exaustor

Com o produto desligado, é possível aceder ao menu de configuração pressionando as teclas T5 e T6 por 6 segundos. Neste momento, acende-se T7 para indicar o tipo de instalação através de duas cores dos LEDs: branco para instalação aspirante (predefinição), vermelho para instalação

fi Itrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T7, alternando as cores dos LEDs.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). No caso da configuração do temporizador, o exaustor desliga-se automaticamente no fi nal da contagem.

Modelos com Touch Control Glass + ecrã (médio)

HLC9.BLAIX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Caso o exaustor esteja na velocidade 3, ao pressionar este botão confi gura a velocidade intensiva

A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade anteriormente configurada.

T4 Timer “-”

O temporizador permite inserir um limite de tempo terminado o qual o exaustor fica em OFF; caso seja configurado um temporizador e depois se altere a velocidade pressionando T2, T3 ou T4, o temporizador é desactivado.

Pressionando a tecla T4, o temporizador diminui 5 minutos.

T5 Timer “+”

Pressionando uma primeira vez o botão, configura o temporizador para 5 minutos; cada vez que voltar a pressionar, aumenta mais 5 minutos.

T6 ON/OFF Iuzes

Permite acender e desligar as luzes de trabalho do exaustor

D1: DGT Velocidade

Aviso fi ltro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores fi Itrantes.

Quando o indicador I1 se acende, indica que o filtro antigordura está saturado; quando o indicador I2 se acende, indica que o fi ltro de cheiros está saturado (apenas para exaustores em modalidade fi ltrante).

Para repor o contador, prima T5 + T4 durante 3 segundos, com o exaustor ligado.

Confi guração do tipo de exaustor

É impossível confi gurar a modalidade de funcionamento do exaustor como aspirante (predefinição) ou filtrante. Para modificar a configuração, proceda da seguinte forma:

• com o exaustor em OFF, pressionando durante algum tempo as teclas T4 e T5, acede ao menu; irá notar que o exaustor emite um som e acende-se no ecrã o ícone I4 e surge a mensagem C1-0;
• pode percorrer o menu através das teclas T4 e T5. Com T4, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T5 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
• para confi gurar o tipo de exaustor, aceda ao menu, seleccione com T4 o elemento C6 e, com T5, configure o valor 0 se pretende o exaustor na modalidade aspirante, ou 1 para a modalidade filtrante. No final, prima a tecla T1.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). Caso o exaustor permaneça aceso na modalidade manual, esta desliga-se automaticamente após um certo tempo de “segurança”. No caso da confi guração do temporizador, o exaustor desliga-se automaticamente no fi nal da contagem.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos fi Itros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

Manutenção dos fi Itros de gorduras (A)

O fi Itro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o fi Itro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metálico pode perder a cor, mas o desempenho de fi Itragem não sofre alterações.

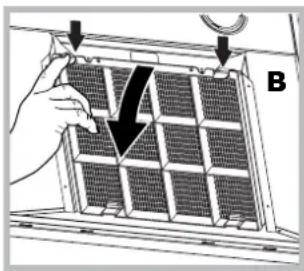

Substituição do fi Itro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do fi Itro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NÃO pode ser lavado ou regenerado.

Desmontagem: Remover o filtro de carvões activos pressionando as duas alavancas dianteiras que o fi xam ao exaustor.

Montagem: Encaixar o fi Itro de carvões activos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e depois à frente, pressionando as duas alavancas.

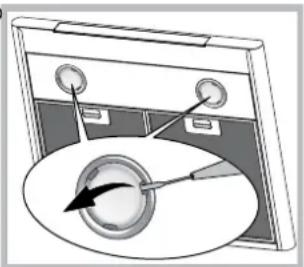

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os fi ltros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danifi cadas (para mais informações, o presentes no manual segui

3. Volte a fechar a protecção (fi xação por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento signifi ca que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Poupar energia e respeitar o ambiente

• Usar o extractor defi nindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifi que se:

• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o fi ltro de carvão não está gasto (exaustor na versão fi ltrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifi que se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a fi cha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifi que, contacte o serviço de assistência.

* Há somente em alguns modelos

NL

Installatie
