HLC 6.8 LT X/HA - Exaustor Hotpoint Ariston - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Hotpoint Ariston
Modelo	HLC 6.8 LT X/HA
Largura	60 cm
Altura (mín - máx)	60 - 110 cm
Profundidade	50 cm
Peso líquido	10 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima	250 W
Nível sonoro (máx)	65 dB(A)
Fluxo de ar (máx)	650 m³/h
Classe energética	A
Tipo de comando	Botões eletrônicos
Número de velocidades	3 + intensivo
Iluminação	LED 2 x 1,5 W
Tipo de filtro de gordura	Alumínio lavável
Filtro de carvão (opcional)	Sim, recarregável
Modo de evacuação	Extração ou reciclagem
Diâmetro de saída de ar	150 mm
Índice de reparabilidade	7,2 / 10

Perguntas frequentes - HLC 6.8 LT X/HA Hotpoint Ariston

Como instalar a coifa HLC 6.8 LT X/HA?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de que a distância entre a coifa e o fogão é de pelo menos 65 cm para fogão elétrico e 75 cm para fogão a gás. Siga as instruções de montagem fornecidas no manual.

Como limpar os filtros de gordura?

Os filtros de gordura de alumínio são limpos na máquina de lavar louça ou à mão com água quente e detergente. Lave-os todos os meses para manter o desempenho. Seque-os completamente antes de recolocá-los.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 3 a 6 meses, dependendo do uso. É necessário no modo de reciclagem para purificar o ar. Verifique o indicador de saturação se o seu modelo possuir.

Por que a coifa está fazendo barulho?

Um ruído excessivo pode vir de um filtro de gordura sujo, de uma fixação instável ou de um duto de evacuação obstruído. Limpe os filtros e verifique as fixações. Se o ruído persistir, entre em contato com o serviço de assistência técnica.

Como ligar a iluminação da coifa?

Pressione o botão de iluminação (símbolo de lâmpada) localizado no painel de controle. A coifa possui dois LEDs de 1,5 W cada. Para substituir os LEDs, chame um técnico.

A coifa não funciona mais, o que fazer?

Verifique primeiro a alimentação elétrica (disjuntor, tomada). Se a coifa estiver ligada mas não responder, o painel de controle pode estar com defeito. Entre em contato com o serviço ao cliente para um diagnóstico.

Pode-se usar a coifa sem evacuação externa?

Sim, no modo de reciclagem, você deve instalar um filtro de carvão (vendido separadamente). O ar será purificado e depois devolvido ao ambiente. Certifique-se de que o ambiente esteja bem ventilado.

Como ajustar a velocidade da coifa?

Use os botões de velocidade (geralmente de 1 a 3 mais um modo intensivo). O modo intensivo funciona por 5 minutos e depois retorna automaticamente à velocidade anterior.

O que fazer se os botões táteis não responderem mais?

Limpe o painel de controle com um pano macio e seco. Evite produtos abrasivos. Se o problema persistir, desconecte a coifa por 1 minuto e reconecte-a. Se nada mudar, entre em contato com a assistência.

Onde encontrar peças de reposição?

As peças de reposição (filtros, lâmpadas, etc.) estão disponíveis no site oficial da Hotpoint Ariston ou em revendedores autorizados. Use o número do modelo HLC 6.8 LT X/HA para identificar as peças compatíveis.

MANUAL DE UTILIZADOR HLC 6.8 LT X/HA Hotpoint Ariston

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Montagem,3

Advertencias,15

Assistencia,22

Instalação,40

Comandos CHIMNEY-LUCE,41

Manutenção e cuidado,42

Anomalias e soluções,43

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fi xação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualifi cado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser sufi cientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem fi Itro de gordura correctamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação sufi ciente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

- Respeite todas as normativas referentes à descarga do ar.

- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.

- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi Itros implica risco de incêndio.

- Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.

- Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.

- Atenção! As partes acessíveis podem fi car muito quentes se utilizadas com aparelhos de cozedura.

- O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

NL

Attentie

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identifi cação situada no aparelho.

IT

Assistenza

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualifi cado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fi cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas,

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fi m.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão fi ltrante estão presentes neste manual (ver "Versão fi ltrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fi xada na fl ange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de fi Itros de carvão, estes devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de fi Itração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e fi Itro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
CHIMNEY-LUCE 60 cm	61-82	59.8 50 15/	12
CHIMNEY-LUCE 90 cm	61-82	89.9 50 15/	12

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogénea 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

Grupo de risco 1 de acordo com a norma EN 62471

O modelo está em conformidade com as seguintes directivas :

- Directiva "Baixa tensão" 2006/95/EC (12-12-2006)

- Directiva "EMC" 2004/108/EC (15-12-2004)

•Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE.

Normas de referência:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

Comandos CHIMNEY-LUCE

Modelos com Touch Control Glass (básico)

HLC6.8ATX/HA - HLC6.8LTX/HA - HLC9.8LTX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade confi gurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade seleccionada.

T6 Temporizador

Ao pressionar T6 uma vez, associa-se uma duração préconfigurada do temporizador a cada velocidade (V) [V1 – 30 min, V2 – 20 min, V3 – 10 min]

no final da qual o exaustor fica automaticamente em OFF: O temporizador pode ser confi gurado apenas para as velocidades manuais, não para o booster.

T7 Aviso fi Itro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores filtrantes. Este prazo é indicado pelo piscar do LED da cor associada ao filtro (branco para os filtros anti-gorduras, vermelho para o fi Itro de cheiros).

Depois da limpeza/substituição dos fi Itros, a pressão da tecla T7 determina o desligamento do LED de aviso.

T8 ON/OFF Iuzes

Permite acender e desligar as luzes de trabalho do exaustor Confi guração do exaustor

Com o produto desligado, é possível aceder ao menu de configuração pressionando as teclas T5 e T6 por 6 segundos. Neste momento, acende-se T7 para indicar o tipo de instalação através de duas cores dos LEDs: branco para instalação aspirante (predefinição), vermelho para instalação

fi Itrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T7, alternando as cores dos LEDs.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). No caso da configuração do temporizador, o exaustor desliga-se automaticamente no fi nal da contagem.

Modelos com Touch Control Glass + ecrã (médio)

HLC9.BLAIX/HA

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Caso o exaustor esteja na velocidade 3, ao pressionar este botão confi gura a velocidade intensiva

A duração da configuração é limitada; terminado o tempo, o exaustor regressa à velocidade anteriormente configurada.

T4 Timer “-”

O temporizador permite inserir um limite de tempo terminado o qual o exaustor fica em OFF; caso seja configurado um temporizador e depois se altere a velocidade pressionando T2, T3 ou T4, o temporizador é desactivado.

Pressionando a tecla T4, o temporizador diminui 5 minutos.

T5 Timer “+”

Pressionando uma primeira vez o botão, configura o temporizador para 5 minutos; cada vez que voltar a pressionar, aumenta mais 5 minutos.

T6 ON/OFF Iuzes

Permite acender e desligar as luzes de trabalho do exaustor

D1: DGT Velocidade

Aviso fi ltro anti-gordura e cheiros

Após um certo número de horas de utilização, é necessário proceder à limpeza/substituição dos filtros anti-gorduras (A) e de cheiros (B) - este último apenas para os exaustores fi Itrantes.

Quando o indicador I1 se acende, indica que o filtro antigordura está saturado; quando o indicador I2 se acende, indica que o fi Itro de cheiros está saturado (apenas para exaustores em modalidade fi Itrante).

Para repor o contador, prima T5 + T4 durante 3 segundos, com o exaustor ligado.

Confi guração do tipo de exaustor

É impossível confi gurar a modalidade de funcionamento do exaustor como aspirante (predefinição) ou filtrante. Para modificar a configuração, proceda da seguinte forma:

• com o exaustor em OFF, pressionando durante algum tempo as teclas T4 e T5, acede ao menu; irá notar que o exaustor emite um som e acende-se no ecrã o ícone I4 e surge a mensagem C1-0;
• pode percorrer o menu através das teclas T4 e T5. Com T4, percorre os vários elementos do menu (C1, C2, C3, C4, etc), enquanto com T5 selecciona os vários elementos do menu (0, 1 ou 0, 1, 2);
• para confi gurar o tipo de exaustor, aceda ao menu, seleccione com T4 o elemento C6 e, com T5, configure o valor 0 se pretende o exaustor na modalidade aspirante, ou 1 para a modalidade filtrante. No final, prima a tecla T1.

Desligamento do exaustor

O exaustor pode ser desligado manualmente pressionando a tecla T1 (ON/OFF). Caso o exaustor permaneça aceso na modalidade manual, esta desliga-se automaticamente após um certo tempo de “segurança”. No caso da confi guração do temporizador, o exaustor desliga-se automaticamente no fi nal da contagem.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos fi Itros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

Manutenção dos fi Itros de gorduras (A)

O fi Itro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o fi Itro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metálico pode perder a cor, mas o desempenho de fi Itragem não sofre alterações.

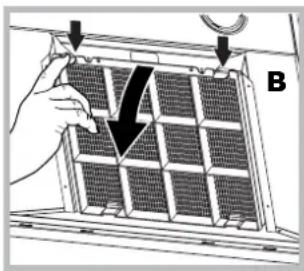

Substituição do fi Itro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do fi Itro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NÃO pode ser lavado ou regenerado.

Desmontagem: Remover o filtro de carvões activos pressionando as duas alavancas dianteiras que o fi xam ao exaustor.

Montagem: Encaixar o fi Itro de carvões activos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e depois à frente, pressionando as duas alavancas.

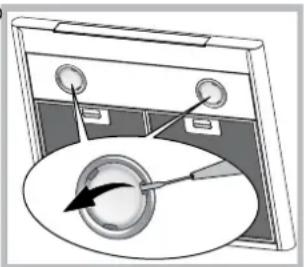

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os fi Itros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danifi cadas (para mais informações, o presentes no manual segui

3. Volte a fechar a protecção (fi xação por encaixe).

Substituição das lâmpadas LED *

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento signifi ca que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Poupar energia e respeitar o ambiente

• Usar o extractor defi nindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifi que se:

• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi Itrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifi que se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a fi cha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifi que, contacte o serviço de assistência.

* Há somente em alguns modelos

NL

Installatie
