Jet 802 Inox - Bomba AL-KO - Manual de utilização gratuito

Tipo de produto	Bomba de superfície
Marca	AL-KO
Modelo	Jet 802 Inox
Potência absorvida	800 W
Fluxo máximo	80 L/min
Altura manométrica máxima	40 m
Profundidade de aspiração máxima	8 m
Diâmetro de conexão	1" (25 mm)
Material do corpo	Aço inoxidável
Alimentação elétrica	230 V / 50 Hz
Proteção térmica	Integrada
Classe de proteção	IPX4
Tipo de motor	Assíncrono, com capacitor
Nível de ruído	~70 dB(A)
Temperatura máxima do líquido	35 °C
Peso líquido	11,5 kg
Dimensões (C x L x A)	28 x 22 x 24 cm
Funções principais	Irrigação, abastecimento de água doméstico, elevação
Manutenção e limpeza	Limpar o crivo e o corpo após o uso; drenar no inverno
Segurança	Proteção térmica, partida progressiva
Peças sobressalentes e reparabilidade	Junta, válvula, capacitor disponíveis
Informações gerais	Manual de instruções fornecido

Perguntas frequentes - Jet 802 Inox AL-KO

Como instalar a bomba AL-KO Jet 802 Inox?

Coloque a bomba em uma superfície plana e estável, próxima à fonte de água. Conecte a mangueira de aspiração com um filtro crivo, depois a mangueira de recalque. Certifique-se de que todas as conexões estejam vedadas.

É necessário escorvar a bomba antes do uso?

Sim, a bomba deve ser escorvada: encha o corpo da bomba com água pelo bujão de enchimento até que não haja mais ar. Nunca a opere a seco.

Qual óleo usar para lubrificação?

Esta bomba não necessita de lubrificação externa. O motor é lubrificado vitaliciamente. Nenhum acréscimo de óleo é necessário.

Como purgar o ar após longa inatividade?

Abra o bujão de enchimento e despeje água até transbordar. Reconecte a mangueira e ligue a bomba com o registro de recalque aberto.

O que fazer se a bomba não ligar?

Verifique a alimentação elétrica, o cabo e o correto escorvamento. Se o motor aquecer, a proteção térmica pode ter desligado: aguarde esfriar.

Qual é a profundidade de aspiração máxima?

A profundidade de aspiração máxima é de 8 metros. Além disso, a bomba corre o risco de cavitar e perder o escorvamento.

Como hibernar a bomba?

Esvazie completamente a bomba e as mangueiras para evitar congelamento. Desaperte os bujões de drenagem e deixe a água escoar. Guarde-a em um local protegido do gelo.

A vazão diminui, o que verificar?

Verifique se o crivo não está obstruído, se a mangueira de aspiração não está dobrada ou furada, e se as conexões estão vedadas. Um filtro sujo reduz a vazão.

Qual é a pressão máxima de recalque?

A bomba pode atingir uma pressão máxima de 4 bars (40 metros de altura manométrica).

Pode-se deixar a bomba ligada permanentemente?

Não é recomendado deixar a bomba funcionar continuamente sem supervisão. Use um pressostato ou um interruptor automático para evitar o funcionamento a seco.

MANUAL DE UTILIZADOR Jet 802 Inox AL-KO

Ler atentamente estas instruções de utilização antes da colocação em funcionamento da bomba de jardim. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.

Conserve as instruções de utilização sempre acessíveis e entregue-as juntamente com o equipamento a futuros utilizadores.

Seguidamente são explicados os símbolos utilizados nas instruções de utilização:

CUIDADO

é a indicação que alerta para procedimentos de trabalho ou de funcionamento que devem ser rigorosamente cumpridos por forma a excluir danos pessoais.

ATENÇÃO

remete para informação a ter em consideração a fim de evitar danos no aparelho.

INDICAÇÃO

remete para requisitos técnicos que devem ser especialmente tidos em consideração.

Advertências de segurança

Só é permitida a ligação da bomba de jardim a um circuito de alimentação eléctrica conforme com a norma DIN/VDE 0100, Parte 737, 738 e 702 (piscinas). Para efeitos de protecção deve ser instalado um dispositivo disjuntor de 10 A e um interruptor de corrente diferencial residual com uma corrente residual nominal de 10/30 mA.

As indicações relativas à tensão de rede e ao tipo de corrente que constam da placa de especificações técnicas devem corresponder aos dados da rede eléctrica.

Utilizar exclusivamente extensões de 3 x 1,5 mm² da qualidade H07RN-F, conforme a norma DIN 57282/57245, com ficha com protecção contra projecção de água. As bobinas de enrolamento de cabos devem estar totalmente desenroladas.

A bomba de jardim não pode ser accionada por:

• pessoas que não tenham lido e com- preendido as instruções de utilização.
  – crianças ou jovens com idade inferior a 16 anos.

A bomba de jardim deve ser utilizada exclusivamente para o fim a que se destina. Antes da utilização, garantir que:

• a bomba de jardim, o cabo de ligação e a ficha de rede não se encontram danificados.
• a bomba de jardim não está exposta à acção de jactos de água directos ou da chuva.

As bombas de jardim danificadas não podem ser utilizadas. Os trabalhos de reparação devem ser realizados exclusivamente nas oficinas de assistência técnica autorizadas.

Levantar e transportar a bomba de jardim apenas pela pega. Não utilizar o cabo de ligação para puxar a ficha de rede da tomada.

Desligar sempre a bomba antes de realizar quaisquer trabalhos de manutenção, conservação ou de reparação, ou em caso de falha, e desligar a ficha de rede do cabo de ligação da tomada. Proteger a ficha de rede da humidade.

Estão totalmente interditas as alterações e adaptações por iniciativa própria na bomba de jardim.

Garantir a estabilidade da bomba de jardim.

Perigo de ferimentos devido a água quente!

Em caso de funcionamento mais prolongado (> 10 min.) contra o lado da pressão fechado, a água da bomba pode atingir temperaturas extremamente elevadas.

Este perigo pode ocorrer devido:

• ao lado de pressão fechado
• à falta de água no tubo de aspiração
• a uma instalação indevida
• a um interruptor de pressão danificado Neste caso:

- desligar a bomba da rede de alimentação

– deixar arrefecer a bomba e a água

- verificar o nível de água do lado da aspiração

– verificar as tubagens quanto a eventuais fugas

- verificar a instalação

- verificar o interruptor de pressão

- voltar a accionar a bomba apenas depois de reparadas as falhas.

Utilização

Utilização adequada

A bomba de jardim destina-se exclusivamente a utilização privada em casa e no jardim. Só pode ser accionada dentro dos limites de utilização definidos de acordo com as especificações técnicas. A bomba de jardim destina-se exclusivamente às seguintes aplicações:

• irrigação e rega (por exemplo de zonas verdes, hortas e jardins)
• renovação e esvaziamento da água de reservatórios (como piscinas)
• tomada de água a partir de poços, depósitos de águas pluviais e cisternas.

A bomba de jardim destina-se exclusivamente ao transporte dos seguintes líquidos:

• água limpa
• água pluvial
• água clorada (água de piscinas).

Utilização inadequada

A bomba de jardim não pode funcionar em permanência. O aparelho não se destina ao bombeamento de:

• água potável
• água salgada
  – produtos alimentares
• águas residuais
• agentes agressivos, produtos químicos
• líquidos cáusticos, combustíveis, explosivos ou que libertem gás
• líquidos que apresentem uma temperatura superior a 35 °C
• águas contendo areia ou líquidos abrasivos.

Descrição do aparelho

Bomba de jardim/ acessórios (Imagem A, B, C)

1 Entrada da bomba/bocal do tubo de admissão
2 Bujão de enchimento
3 Saída da bomba/bocal do tubo de pressão
4 Corpo do motor
5 Cabo de ligação
6 Interruptor Lig./Desl.
7 Base da bomba
8 Corpo da bomba
9 Bujão de purga
10 Adaptador angular com junta (acessório)
11 Adaptador de união (acessório)
12 Conjunto de aspiração AL-KO (acessório)
13 Pré-filtro (acessório)

Funcionamento

A bomba de jardim aspira a água através do tubo de aspiração (1), transportando-a até à saída da bomba (3).

O interruptor (6) serve para ligar e desligar a bomba de jardim.

Protecção térmica

A bomba de jardim está equipada com um interruptor térmico, que desliga a bomba em caso de sobreaquecimento.

Após uma fase de arrefecimento de cerca de 15 a 20 minutos, a bomba volta a ligar automaticamente.

Montagem do aparelho, colocação em funcionamento

• Montar a bomba de jardim em local plano, seguro contra inundações, estável e horizontal.
• Garantir que a bomba de jardim está protegida da chuva e da acção de jactos de água directos.

Montar o tubo de aspiração

△ Seleccionar o comprimento do tubo de aspiração, de modo a impedir que a bomba de jardim funcione a seco. O tubo de aspiração deverá estar sempre 30 cm abaixo do nível da água.

- Montar o tubo de aspiração. Assegurar a estanqueidade da ligação sem danificar a rosca.

i Com uma altura de aspiração superior a 4 m, deverá ser montado um tubo de aspiração com um diâmetro superior a 1". Recomendamos a utilização de um conjunto de aspiração AL-KO (12) com tubo de aspiração, filtro de aspiração e válvula de pé (com bloqueio de refluxo). Consulte o seu representante especializado.

No caso da água apresentar vestígios de areia deve ser montado entre o tubo de aspiração e a entrada da bomba um pré-filtro (13). Para tal, consultar o representante especializado.

- Dispor o tubo de aspiração sempre no sentido ascendente (na vertical).

Se o tubo for colocado a uma altura superior à da bomba, formam-se bolhas de ar no tubo.

Montar o tubo de pressão Eliminar o entupimento

• Enroscar o adaptador de ligação (11) na saída da bomba (3).
• Enroscar o adaptador angular (10) no adaptador de ligação e rodar o adaptador angular na direcção pretendida. • Ligar o tubo d
• Fixar a mangueira no adaptador angular. O adaptador angular pode ser cortado em função do adaptador de mangueira seleccionado.
• Abrir todas as ta mpas existentes no tubo de pressão (válvulas, injectores, etc.). • Coloc

Encher a bomba de jardim

△ Antes de colocar a bomba de jardim em funcionamento, atestá-la de água até transbordar, para que comece imediatamente a aspirar - o funcionamento a seco destrói a bomba.

• Abrir o bujão de enchimento (2).
• Atestar com águ a através da abertura de enchimento, até o compartimento da bomba ficar totalmente cheio (8).
  • Enroscar o bujão de enchimento (2).

Ligar e desligar a bomba

• Ligar a ficha de rede do cabo de ligação à tomada.
  Não deixar a bomba funcionar contra o tubo de pressão fechado.
• Abrir todas as tampas existentes no tubo de pressão (válvulas, injectores, etc.).
• Ligar a bomba de jardim no interruptor (6).
• Após a utilização, desligar a bomba de jardim no interruptor (6).

Manutenção e conservação

Antes de iniciar quaisquer trabalhos de manutenção e de conservação, desligar a bomba de jardim da rede. Desligar a ficha do cabo de ligação da tomada.

Lavar a bomba

Após o transporte de água de piscina clorada, ou de outras substâncias líquidas que deixem resíduos, lavar a bomba com água limpa.

Eliminar o entupimento da bomba do seguinte modo:

- Remover o tub o de aspiração da entrada da bomba (1).

e pressão ao tubo de água e deixar a água correr pelo corpo da bomba até o entupimento ter sido eliminado.

- Antes de reiniciar o funcionament o, ligar brevemente a fim de verificar se a bomba já não se encontra obstruída.

nba de jardim em funcionamento conforme descrito.

Protecção anti-congelante

Proteger a bomba contra o congelamento. Há que desaparafusar o bujão de purga (9), esvaziar a bomba e armazenar ao abrigo do gelo.

Eliminação

Directiva 2002/96/CE

Não proceder à eliminação de aparelhos inutilizados juntamente com o lixo doméstico!

A embalagem, o aparelho e os acessórios foram fabricados a partir de materiais recicláveis, devendo ser eliminados como tal.

Avaria

Antes de iniciar qualquer trabalho de resolução de avarias, desligar sempre a ficha de rede.

Avaria	Causa	Resolução
O motor não funciona	Impulsor bloqueado Remover a sujidade existente na zona de aspiração
	Interruptor térmico desligou o equipamento	Aguardar até que o interruptor térmico volte a ligar a bomba. Respeitar a temperatura máxima do líquido bombeado.Solicitar a verificação da bomba.
	Sem tensão de rede	Verificar os fusíveis, solicitar a um electricista a verificação da alimentação eléctrica.
A bomba de jardim funciona mas não bombeia.	Nível da água demasiado baixo	Mergulhar a mangueira de aspiração mais fundo
	Ar no compartimento da bomba	Encher a bomba de jardim
	A bomba está a aspirar ar	Verificar todos os bocais de ligação e a tampa do filtro quanto a eventuais fugas
	Entupimento do lado de aspiração	CUIDADO!Perigo de queimaduras devido a água quente!Remover a sujidade existente na zona de aspiração
	Tubo de pressão fechado	CUIDADO!Perigo de queimaduras devido a água quente!Abrir o tubo de pressão
	Tubo de pressão dobrado Esticar o tubo de pressão
Débito demasiado reduzido	Tubo de pressão dobrado Esticar o tubo de pressão
	Diâmetro do tubo demasiado pequeno	Utilizar um tubo de pressão maior
	Entupimento do lado de aspiração	Remover a sujidade existente na zona de aspiração
	Altura de débito demasiado elevada	Respeitar a altura de débito máxima ⇒ Especificações técnicas
Altura de aspiração demasiado elevada		Verificar a altura de aspiração; respeitar a altura de aspiração máxima ⇒ Especificações técnicas

Em caso de falhas que não sejam passíveis de resolução, contactar a nossa assistência técnica da zona.

JET 601

Art. Nr. 112 370

JET 802

Art. Nr. 112 450

E112370 - E112450

a b c11-06

03-08

d

e

f

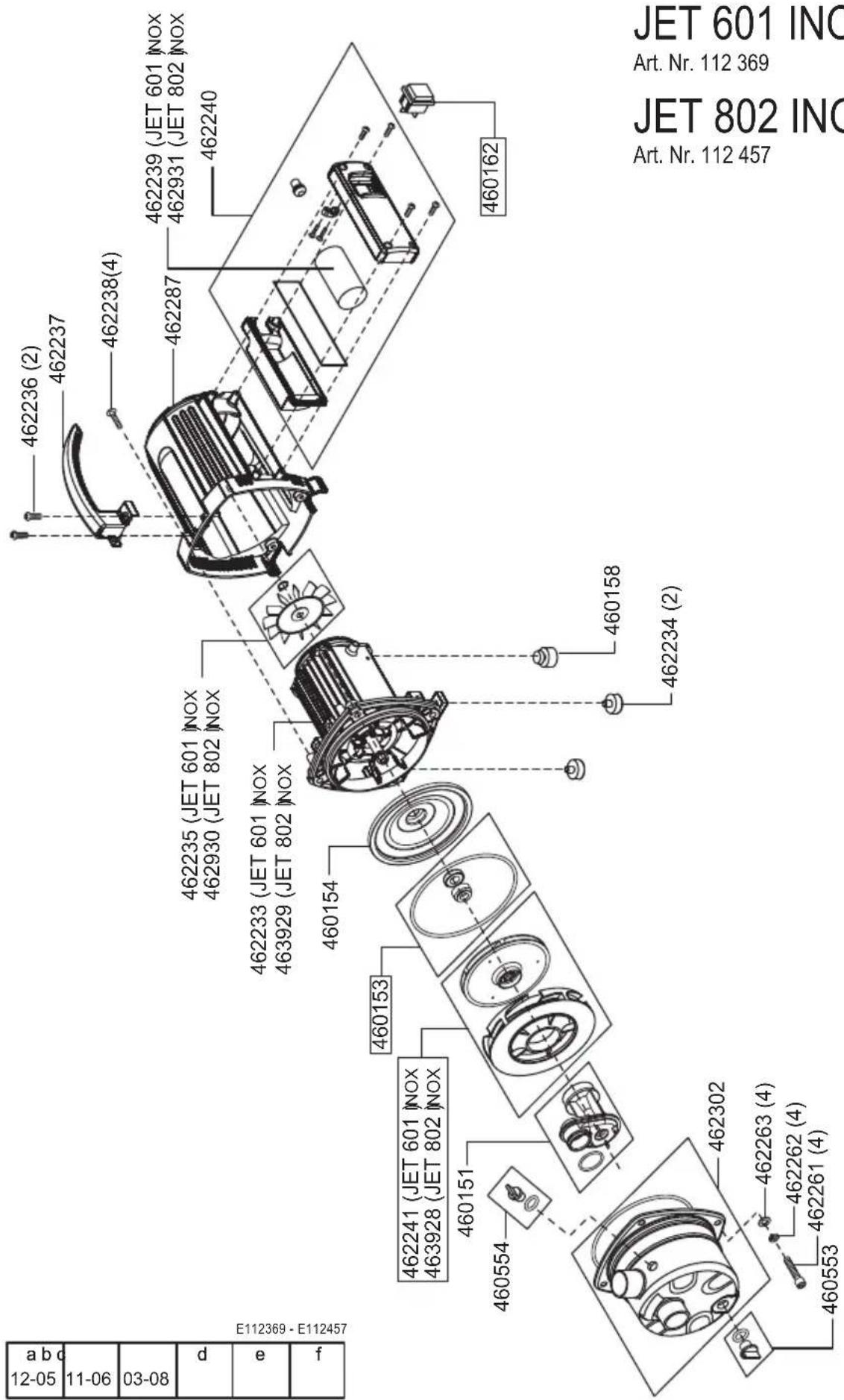

JET 601 INOX

Art. Nr. 112 369

JET 802 INOX

Art. Nr. 112 457

E112369 - E112457

a b c12-05

11-06

03-08

d

e

f

a	b	c			d	e	f
02/07

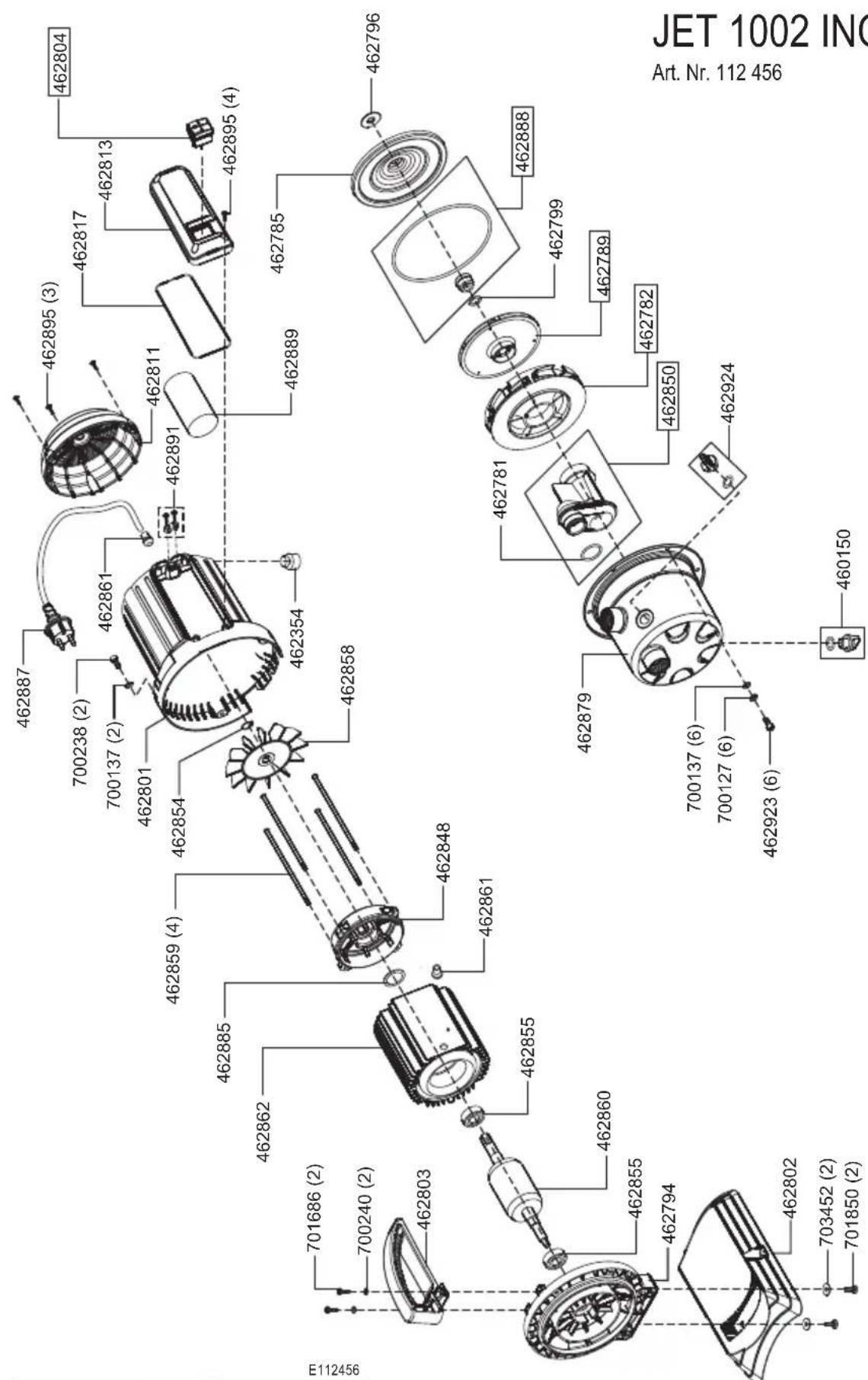

JET 1002 INOX

Declaração de conformidade CE

Declaramos que o modelo deste produto por nós comercializado corresponde aos requisitos das directivas harmonizadas da UE, às normas de segurança da UE e às normas específicas do produto.

Produto

Avaliação da conformidade

2000/14/EG

Anexo V

Representante

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Normas harmonizadas

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico durante o prazo de validade legal aplicável a prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho.

Aceitamos a garantia apenas se: Não podemos aceitar a garantia:

■ Se o aparelho for usado correctamente
■ Se o manual de instruções for respeitado
Se forem usadas peças sobressalentes originais

■ Se se tentar reparar o aparelho
Se forem feitas alterações técnicas no aparelho
Se o aparelho não for usado correctamente (por exemplo, utilização industrial ou comunitária)

Situações não abrangidas pela garantia:

■ Danos na pintura, provocados pelo desgaste normal
■ Peças de desgaste que estejam identificadas com XXX XXX (X) no cartão de peças sobressalentes
■ Motores de combustão - neste caso aplica-se a garantia separada do fabricante do motor em questão

Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a clientes autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afecta o direito a reivindicações de garantia legais do comprador em relação ao vendedor.
