| Tipo de produto | Placa de gás (para embutir) |
| Marca | Hotpoint |
| Modelo | PZ 750 R GH K/HA |
| Fonte de energia | 220-240 V ~ 50/60 Hz (conexão elétrica) + Gás (gás natural G20/G25 ou gás liquefeito Butano/Propano) |
| Número de queimadores a gás | 5 queimadores: 1 queimador de chama dupla (DCDR), 1 queimador potente (RR), 1 queimador rápido (UR), 1 queimador médio (S), 1 queimador auxiliar (A) |
| Potências dos queimadores (gás natural) | DCDR: 4,60 kW (interno 0,90 kW); RR: 2,60 kW; UR: 3,40 kW; S: 1,65 kW; A: 1,00 kW |
| Potências dos queimadores (gás liquefeito) | DCDR: 5,00 kW (interno 0,90 kW); RR: 2,60 kW; UR: 3,40 kW; S: 1,65 kW; A: 1,00 kW |
| Ignição | Ignição automática (vela de ignição) em cada queimador |
| Dispositivo de segurança | Termopar (desliga o gás em caso de falha da chama) |
| Conexão de gás | Rosca de gás 1/2" (cilíndrica), conexão por tubo rígido ou mangueira flexível de aço inoxidável |
| Conexão elétrica | Cabo de 3 fios (L/N/PE), plugue ou conexão fixa com disjuntor de todos os polos |
| Tamanhos de panelas adequados | DCDR: 14-28 cm; RR: 24-26 cm; UR: 24-26 cm; S: 16-20 cm; A: 10-14 cm |
| Material da placa | Aço inoxidável (aço inoxidável) |
| Limpeza | Com esponja úmida e detergente suave; não use produtos abrasivos, limpadores a vapor ou de alta pressão |
| Manutenção | Substituir as torneiras de gás quando necessário; troca de bicos para outro tipo de gás possível |
| Tipo de instalação | Aparelho de embutir (Classe 3), instalação em bancada com recorte, respeitar distâncias mínimas aos armários |
| Peças de reposição | Bicos originais, vedações, velas de ignição e torneiras disponíveis através do serviço autorizado |
| Conformidade | CE, de acordo com as diretivas da UE: Baixa Tensão (2006/95/CE), EMC (2004/108/CE), Dispositivos a Gás (2009/142/CE), WEEE |
| Garantia | Garantia do fabricante, duração exata consulte os documentos de garantia |
Perguntas frequentes - PZ 750 R GH K/HA HOTPOINT
Perguntas dos utilizadores sobre PZ 750 R GH K/HA HOTPOINT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual PZ 750 R GH K/HA - HOTPOINT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PZ 750 R GH K/HA da marca HOTPOINT.
MANUAL DE UTILIZADOR PZ 750 R GH K/HA HOTPOINT
Placa de identificação
Características dos queimadores e bicos
Descrição do aparelho, 29
Vista de conjunto
Início e utilização, 30
Conselhos práticos para utilização dos queimadores
Precauções e conselhos, 31
Segurança geral
Eliminação
Manutenção e cuidados, 32
Manutenção das torneiras do gás
Placa das características
Anomalias e soluções, 33
! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.
Posicionamento
! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos. ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:
- O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador elétrico que entre automaticamente em função cada vez que se acender o aparelho.

- Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m³/h para kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm² de seção útil que não se entupa acidentalmente.

Outro sistema possível, seria o de capturar o ar em forma indireta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação comunicadora com a parte externa.
- Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à ação direta de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50º C.
Encaixe
Os planos de gás e mistos são predispostos com grau de proteção contra aquecimento excessivo de tipo X, portanto é possível instalá-lo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. Para instalar corretamente o plano de cozedura é necessário obedecer as seguintes regras:
- Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
- Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm.
- Posicionar as partes suspensas adjacentes à capa em uma altura mínima do topo de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura).
- O vão do móvel deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

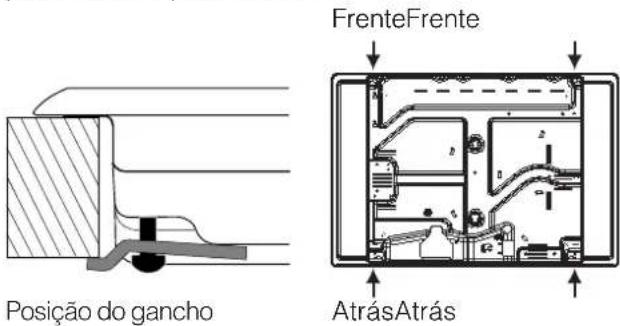

Esquema para prender os ganchos

Posição do gancho para H=20mm Posição do gancho para H=30mm

Posição do gancho para H=40mm
! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios" - Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.
Ventilação
Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento.
Ligação eléctrica
Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões
de segurança eléctrica, seja para facilitar uma eventual remoção do forno.
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação.
No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.
! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.
Antes de efetuar a ligação, certifique-se de que:
- a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
- a tomada tenha capacidade para suportar a carga máxima de potência da máquina, indicada na placa de identificação;
- a tensão de alimentação esteja entre os valores indicados na placa de identificação;
- a tomada seja compatível com a ficha do aparelho. Caso contrário, substitua a tomada ou a ficha; não utilize extensões nem tomadas múltiplas.
! Depois de instalar o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (consulte a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem cumpridas.
Ligação do gás
A ligação do aparelho à tubagem ou à botija de gás deve ser efetuada conforme prescrito pelas Normas Nacionais em vigor, somente após verificar que o mesmo está regulado para o tipo de gás com o qual será alimentado. Caso contrário, efetue as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".
Em caso de alimentação com gás liquefeito de botija, utilize reguladores de pressão em conformidade com as Normas Nacionais em vigor.
! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração do aparelho, assegure-se de que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos".
Ligação com tubo rígido (cobre ou aço)
! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho.
Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarnição. Se for necessário girar a união, será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.
Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca
A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.
A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de máxima extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.
! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.
Controle da vedação
! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.
Adaptação aos diferentes tipos de gás
Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:
- tire as grades do plano e solte os queimadores do lugar.
- desparafusar os bicos utilizando uma chave a tubo de 7mm, e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos").
- Monte outra vez as partes, realizando estas operações na ordem contrária.
- no final da operação, troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de assistência técnica.
Substituição dos injectores do queimador com “chamas duplas” independentes:
- tirar as grelhas e retirar os queimadores do seus lugares. O queimador está formado por 2 partes separadas;
- desapertar os injectores utilizando uma chave de tubo de 7 mm. O queimador interno tem um injector e o
queimador externo tem dois (da mesma dimensão). Substituir os injectores pelos indicados para o novo tipo de gás (ver tabela 1);
- colocar no lugar todos os componente seguindo as operações contrárias às da sequência citada acima;

- Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de ar primário.
- Regulação dos mínimos
- Coloque a torneira na posição de mínimo;

- Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.
- Verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
- Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.
- Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes.
! A torneira do queimador DCDR dispõe de 2 parafusos de regulação de mínimo: uma situada ao lado da haste para o DCDR externo, e a outra no interior da haste para o DCDR interno.
! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.
! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica.
! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).
Características dos queimadores e bicos
| Tabela 1 | Gás liquefeito Gás natural | ||||||||||
| Queimador Diâmetro Potência | (mm) Reduz. Nomin. (mm) | término kW (p.c.s.*) | Potência témica kW (p.c.s.*) | bico 1/100 | capacid.* l/h | ||||||
| Rápido Reduz. (RR) | 100 | 0,70 | 2,60 | 39 | 80 | 189 | 186 | 2,60 | 110 (Y) | 248 | |
| Semi Rápido (S) | 75 | 0,40 | 1,65 | 28 | 64 | 120 | 118 | 1,65 | 96 | 157 | |
| Auxiliar (A) | 55 | 0,40 | 1,00 | 28 | 50 | 73 | 71 | 1,00 | 79 | 95 | |
| Ultra-Rápido (UR) | 100 | 0,70 | 3,40 | 39 | 91 | 247 | 243 | 3,40 | 123 | 324 | |
| Chamas Duplas (DCDR Interno) | 30 | 0,30 | 0,90 | 27 | 44 | 65 | 64 | 0,90 | 74 | 86 | |
| Chamas Duplas | (DCDR Interno) | 130 | 1,50 | 4,60 | 27 44 | 334 | 329 | 5,00 | 74 | 476 | |
| (DCDR Externo 2 bico) | 57 | 70 x 2 | 119 x 2 | ||||||||
| Pressões de alimentação | Nominal (mbar)Minima (mbar)Máxima (mbar) | 28-302035 | 372545 | 201725 | |||||||
* A 15°C e 1013 mbars-gás seco ** Propano P.C.S. = 50,37 MJ/Kg. *** Butano P.C.S. = 49,47 MJ/Kg. Natural P.C.S. = 37,78 MJ/m³


- OS QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
- Seletores de comando dos QUEIMADORES A GÁS para a regulação da chama ou da potência.
- Vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido.
- DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente, interrompe a saída do gás.
! É possível inverter as grelhas laterais posicionando a direita do lado esquerdo e vice-versa. Neste caso, o desalinhamento das raias é muito evidente e o cruzamento das mesmas não fica no centro do queimador (veja a figura).


* Há somente em alguns modelos.
! Em cada seletor está indicada a posição do queimador de gás correspondente.
Queimadores a gás
O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:
- Apagado
Máximo
Mínimo
Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o seletor escolhido no sentido anti-horário até a posição de máxima potência.
Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 2-3 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama. Para acender o queimador escolhido basta premer até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de máxima potência e mantê-lo premido até que se acenda.
! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.
Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direção horária até que se apague.
O queimador com "duplas chamas"*
Este queimador a gás é constituído por dois fogos concêntricos. A utilização de ambos os fogos possibilita uma alta potência e diminui os tempos de cozedura comparados com os queimadores tradicionais. Além disto, a dupla coroa torna mais uniforme a distribuição do calor no fundo da panela. Podem ser utilizados recipientes de todos os tamanhos; neste caso, para pequenos recipientes, acenda apenas o queimador interior. O queimador é comandado por um único selector.
Para acendê-lo, pressione até o fundo e rode o respectivo selector na direção dos ponteiros do relógio, até a posição de máximo 🔒. O queimador é equipado para acender-se de maneira electrónica que entra em funcionamento automaticamente se carregar no selector.
Como o queimador é equipado com um dispositivo de segurança, manter cerca de 2-3
segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.
O queimador pode ser regulado mediante o respectivo selector da seguinte maneira:
- Apagado
Acendimento e coroa interna ao máximo
/Coroa interna ao mínimo
Para passar da coroa interna de mínimo a ambas as coroas, é necessário pressionar e girar o selector no sentido anti-horário até superar a posição de bloqueio da torneira.
/ Ambas as coroas ao máximo
Ambas as coroas ao mínimo
Para apagar o queimador é necessário pressionar e rodar o selector (correspondente ao símbolo "•") na direção horária até que se apague.
Conselhos práticos para utilização dos queimadores
Para obter a máxima performance é bom lembrar-se do seguinte:
- utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de evitar que as chamas ultrapassem o fundo dos recipientes.
- utilize sempre recipientes de fundo chato e com tampa.
- no momento em que começar a ferver, rode o botão para a posição de mínimo.
| Queimador ø Diámetro Recipientes(cm) | |
| Rápido Reduzido (RR) | 24 - 26 |
| Semi Rápido (S) 16 - 20 | |
| Auxiliar (A) 10 - 14 | |
| Ultra-Rápido (UR) 24 - 26 | |
| Chamas Duplas (DCDR Interno) | 14 - 16 |
| Chamas Duplas (DCDR Externo) | 26 - 28 |
Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo “Características dos queimadores e dos bicos”.
! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.
Segurança geral
- Este aparelho refere-se a um aparelho de encaixar de classe 3.
- Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação".
- As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
- Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
- Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
- Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
- O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
- Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
- Não tape as aberturas de ventilação e de eliminação de calor.
- Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.
- Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
- Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
- Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).
- Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
- Não utilize panelas instáveis ou deformadas.
- Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
- Não permita que as crianças brinquem com o aparelho.
- O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.
Eliminação
- Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
- A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Poder-se-á entregar o electrodoméstico desactualizado ao serviço de recolha público, levá-lo às áreas comuns apropriadas ou, se previsto na legislação nacional sobre a matéria, devolve-lo ao revendedor ao mesmo tempo que se adquire um novo produto de tipo equivalente. Todos os principais produtores de electrodomésticos estão activos na criação e gestão de sistemas de recolha e reciclagem de aparelhos desactualizados.
Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.
Limpeza do aparelho
! Evite o emprego de detergentes abrasivos ou corrosivos, tais como tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. Eles podem arranhar irremediavelmente a superfície. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. - Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha. - Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tomando cuidado para eliminar as eventuais crostas. - Nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento eletrônico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos. - O aço inoxidável poderá manchar-se se ficar em contato durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Além disso, é bom enxugar eventuais vazamentos de água.
Manutenção das torneiras do gás
Com o tempo, pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação; portanto, será necessário substituir a torneira.
! Esta operação deve ser efetuada por um técnico autorizado pelo fabricante.
| PLACA DAS CARACTER ISTICAS | |
| Ligações eléctricas | ver quadro das características |
![]() | Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações- 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações- 93/68/CEE de 22/07/93 e posteriores modificações. |
![]() | - 2009/142/CEE de 30/11/09 (Gás) e posteriores modificações.- 2002/96/CEE e posteriores modificações. |
Pode acontecer de o plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estão abertas.
Anomalias
O queimador não se acende ou a chama não é uniforme.
A chama não permanece acesa nas versões com segurança.
O queimador em posição de mínimo não permanece aceso.
Os recipientes são instáveis.
Possíveis causas / Solução
- Estão entupidos os furos de saída do gás do queimador.
- Estão instalados corretamente todos os componentes móveis que compõem o queimador.
- Há correntes de ar nas proximidades do plano.
- O botão não foi premido até o fundo.
- Não foi mantido premido até o fundo o botão durante um tempo suficiente para activar o dispositivo de segurança.
- Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.
- Estão entupidos os furos de saída do gás.
- Há correntes de ar nas proximidades do plano.
- A regulação do mínimo não está correcta.
- O fundo do recipiente é perfeitamente plano.
- O recipiente está no centro do queimador ou na da chapa eléctrica.
- As grades foram invertidas.
Se, apesar de todos os controlos, o plano não funcionar e o inconveniente que observaram permanecer, chame o Centro de Assistência Técnica. Comunique:
- o modelo da máquina (Mod.)
- o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.
! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.
