Tipo de produto	Toca-discos estéreo com mixer DJ
Modelo	Sony PMPK-DJ9000 (incluindo dois toca-discos PS-DJ9000 e um mixer MX-DJ9000)
Acionamento	Acionamento direto por quartzo
Velocidades de rotação	33 1/3 e 45 rotações por minuto
Faixa de ajuste de pitch	±10%
Dimensões do toca-discos (L × A × P)	450 × 152 × 352 mm
Peso do toca-discos	Aproximadamente 10 kg
Dimensões do mixer (L × A × P)	200 × 80 × 166 mm
Peso do mixer	Aproximadamente 1,6 kg
Alimentação elétrica (toca-discos)	120 V 60 Hz (EUA/México), 220-230 V 50/60 Hz (Europa), 110-120 V / 220-240 V 50/60 Hz (outros)
Consumo (toca-discos)	15 W
Consumo (mixer)	10 W
Funções principais	Scratch, controle de pitch, pitch bend, bloqueio de quartzo, compensação antiskating, lâmpada alvo, estroboscópio, deslizante
Braço de leitura	Braço em S com balanceamento estático, comprimento efetivo 230 mm, saliência 15 mm
Força de apoio	Ajustável de 3 a 7 g (cápsula fornecida: 4 g)
Uau e flutter	Menos de 0,15% (WRMS)
Relação sinal/ruído (toca-discos)	Superior a 55 dB (DIN-B)
Manutenção e limpeza	Limpeza da ponta de leitura com escova, discos com líquido especial, terminais com pano macio, gabinete e tampa com pano macio e detergente neutro
Segurança	Não expor à umidade; desconectar se não for usado por muito tempo; verificar a tensão; consultar um técnico em caso de derramamento de líquido
Peças de reposição e reparabilidade	Ponta de leitura sobressalente (D5107AL), cápsula, crossfader do mixer, adaptador 45 RPM
Acessórios fornecidos	2 pratos, 2 deslizantes, 2 tampas antipoeira, 2 contrapesos, 2 cápsulas e cabeças de leitura, 2 adaptadores 45 RPM, 2 cabos de áudio (com fio terra), 2 cabos de alimentação, 1 adaptador de alimentação, 2 cabos de áudio (sem fio terra), mixer MX-DJ9000

Perguntas frequentes - PMPK-DJ9000 SONY

Como montar o toca-discos?

Coloque o prato no eixo inserindo os pinos nos furos do motor. Coloque o deslizante sobre o prato. Deslize o contrapeso no braço de leitura e gire-o 3 ou 4 vezes. Insira a cabeça de leitura e aperte o anel de travamento. Por fim, fixe as dobradiças da tampa antipoeira na parte traseira do gabinete.

Como conectar os toca-discos ao mixer?

Use os cabos de áudio com fio terra fornecidos. Em cada toca-discos, conecte o plugue vermelho (canal direito) e branco (canal esquerdo) nas saídas correspondentes, e o fio terra no terminal terra. No mixer, conecte esses plugues às entradas PHONO INPUT (R e L) dos canais CH-1 e CH-2. Em seguida, conecte os fios terra ao terminal terra do mixer. Não esqueça de conectar o fio terra para evitar zumbido.

Como ajustar o balanceamento do braço de leitura e a força de apoio?

Coloque o seletor ANTI-SKATING em 0 e abaixe o elevador do braço. Equilibre o braço girando o contrapeso até que fique horizontal. Retorne o braço ao suporte. Gire o anel graduado de força de apoio para alinhar o 0 com a marca. Para a cápsula fornecida com força de apoio de 4 g, gire o contrapeso uma volta completa no sentido horário e continue até que a marca indique 1 (uma volta = 3 g).

Como ajustar o antiskating (compensação de empuxo lateral)?

Após ajustar a força de apoio, gire o botão ANTI-SKATING para o mesmo valor indicado no anel graduado. Por exemplo, se a força de apoio for 4 g, ajuste o botão para 4. Isso compensa o empuxo lateral e evita desgaste irregular da ponta de leitura.

Como tocar um disco?

Coloque um disco no prato. Ligue o aparelho (POWER ON). Certifique-se de que o interruptor PHONO/LINE do mixer esteja em PHONO. Pressione START/STOP para girar o prato. Selecione a velocidade (33 ou 45 RPM) com o botão SPEED. Se necessário, ajuste o pitch com o cursor PITCH ADJ. ou ative o bloqueio QUARTZ. Solte o braço de leitura, abaixe o elevador e a reprodução começa.

Como usar os botões PITCH BEND + e -?

Os botões PITCH BEND + e - permitem alterar temporariamente a velocidade para sincronizar o ritmo entre dois toca-discos. Mantenha + para acelerar 10% ou - para desacelerar 10% em relação à velocidade definida. Solte para retornar à velocidade anterior. Esses botões funcionam mesmo se o bloqueio QUARTZ estiver ativado.

Como limpar a ponta de leitura e os discos?

Para a ponta de leitura, use uma escova de limpeza de alta qualidade, escovando de trás para frente. Não use os dedos. Evite umedecer demais com líquido de limpeza. Para os discos, limpe-os com líquido especial para discos e um pano macio. A limpeza regular prolonga a vida útil da ponta e dos discos.

Quando e como substituir a ponta de leitura?

A vida útil da ponta é de aproximadamente 500 horas. Para substituí-la, desligue o toca-discos. Remova a cabeça de leitura do braço. Segure o suporte da ponta e puxe-o para fora da cápsula. Insira uma nova ponta (ref. D5107AL) empurrando até o fim. Recoloque a cabeça no braço.

O que fazer se o braço de leitura pular ou deslizar?

Primeiro verifique se o toca-discos está nivelado. Certifique-se de que a força de apoio está correta (4 g para a cápsula fornecida). Verifique o ajuste do antiskating. Limpe ou substitua o disco se estiver sujo ou arranhado. Se o problema persistir, consulte um revendedor Sony.

Como substituir o crossfader do mixer?

Remova o botão CROSSFADER e desaperte os parafusos externos da placa do fader. Levante cuidadosamente o fader e desconecte o cabo. Conecte o cabo do novo fader (disponível em seu revendedor Sony), insira-o no mixer, aperte novamente a placa e recoloque o botão. Não toque nos parafusos internos.

MANUAL DE UTILIZADOR PMPK-DJ9000 SONY

Manual de instruções ____ PT

PMPK-DJ9000

AVERTISSEMENT

Para evitar o risco de incêndio ou de choque eléctrico, não exponha a unidade à chuva ou humidade.

Precauções

Segurança

• Antes de utilizar a unidade, certifique-se de que a voltagem de funcionamento do aparelho seja a mesma da rede eléctrica local.
• Caso algum objecto sólido ou líquido penetrar no gira-discos, desligue o aparelho da tomada e solicite uma averiguação técnica a pessoal qualificado antes de voltar a utilizá-lo.
• Desligue o gira-discos da tomada da rede eléctrica se não for utilizá-lo por longo tempo. Para retirar o cabo de alimentação da tomada, puxe-o segurando pela ficha. Nunca puxe segurando pelo próprio cabo.
• Mesmo quando o interruptor de alimentação estiver desligado, o aparelho não estará desligado da rede CA enquanto estiver ligado à tomada de parede.
• A placa indicativa da voltagem de funcionamento, do consumo de energia, etc. encontra-se na parte exterior traseira do aparelho.

Localização

• Mantenha a unidade em uma superfície plana.
• Evite deixar a unidade nas proximidades de aparelhos eléctricos (tais como televisores, secadores de cabelo ou lâmpadas fluorescentes) que podem causar zumbidos ou interferências.
• Mantenha a unidade onde ela não fique sujeita a vibrações, tais como as causadas por altifalantes, batidas de portas, etc.
• Mantenha a unidade distante de luz solar direta, temperaturas extremas, poeira excessiva e demasiada humidade.

Reempacotamento

Guarde a caixa de cartão e o material de empacotamento. Eles compõem a embalagem ideal para o transporte da unidade.

Se surgirem quaisquer dúvidas ou problemas concernentes à unidade não esclarecidos neste manual, consulte o revendedor Sony de sua região.

Saudações!

Gratos pela aquisição do Conjunto de Sistema de Gira-discos Estéreo Sony. Antes de utilizar o sistema, leia atentamente este manual e guarde-o para futuras consultas.

Características principais

• Como um gira-discos entry-level de DJ, este sistema é concebido de modo a permitir facilidade de operação até mesmo a disc-jockeys principiantes.
• Uma esteira deslizante é fornecida para possibilitar reprodução improvisada.

Convenção

O símbolo seguinte é utilizado neste manual:

Indica informações e lembretes para facilitar o uso do aparelho.

ÍNDICE

Preparativos

Desempacotamento 4 Montagem do gira-discos 4 Ligação dos gira-discos ao misturador 5 Ajuste do gira-discos 6

Operações

Reprodução de discos 7

Informações adicionais

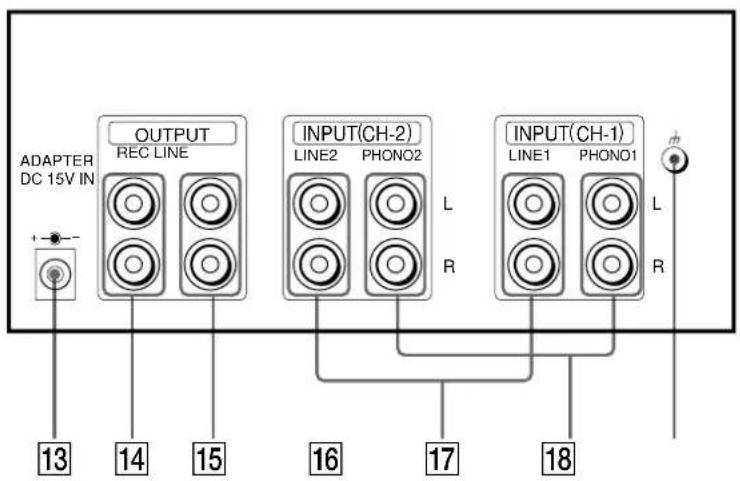

Manutenção 9 Resolução de problemas 10 Especificações 11 Partes e controlos 12

Desempacotamento

Certifique-se de que recebeu os seguintes itens com o seu Conjunto de Sistema de Gira-discos Estéreo Sony:

• Sistema de Gira-discos Estéreo PS-DJ9000 (2)
  • Misturador audio MX-DJ9000 (1)
• Prato (2)
• Esteira deslizante (2)
  • Tampa (com dobradiças) (2)
• Contrapeso (2)
  • Cápsula e bloco frontal (2)
• Adaptador para 45 rpm (2)
  • Cabo audio (com fio de terra) (2)
  • Cabo de alimentação de CA (2)
• Cabo do adaptador para alimentação com CA (1)
  • Cabo audio (sem fio de terra) (2)

Montagem do gira-discos

1 Cuidadosamente, coloque o prato sobre o eixo de rotação. Certifique-se de que os dois pinos na base do prato estejam adequadamente inseridos nos dois orifícios do motor, como mostram as setas na ilustração acima.
2 Coloque a esteira deslizante sobre o prato.
3 Mova o contrapeso através da haste da parte traseira do braço do fonocaptador, e gire três ou quatro vezes no sentido indicado pela seta.

4 Encaixe o bloco frontal na extremidade do braço do fonocaptador. Gire o anel de travamento no sentido indicado pela seta até que o bloco frontal esteja bem fixo.

5 Introduza as dobradiças da tampa nos encaixes de dobradiça existentes na parte traseira do giradiscos.

Ligação dos gira-discos ao misturador

Use os cabos audio fornecidos (com fio de terra) para ligar os gira-discos às entradas INPUT PHONO CH-1 e CH-2 e ao terminal 1/m (terra) do misturador, como se descreve a seguir:

1 Em cada um dos gira-discos, ligue a ficha vermelha de um cabo audio à saída R, a ficha branca à saída L e o fio terra ao terminal 1/2 (terra), como mostra a ilustração abaixo.

2 No misturador, ligue as fichas vermelhas e as fichas brancas da extremidade oposta de cada um dos cabos audio às entradas INPUT PHONO R e PHONO L, respectivamente, para CH-1 e CH-2, como mostra a ilustração abaixo.

3 Ligue os fios de terra ao terminal 1/m (terra) no misturador.

Nota

Certifique-se de ligar o fio de terra. Sem esta ligação, o gira-discos reproduzirá o som com zumbidos.

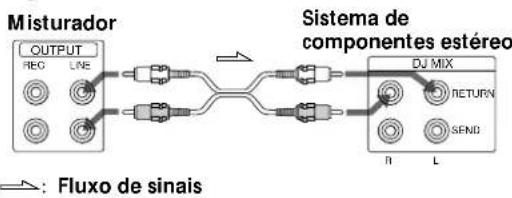

Ligação de uma fonte de sinal externa

Para ligar um sistema de componentes estéreo com conector para misturador DJ, faça o seguinte:

1 Remova as pontes de ligação de seu sistema de componentes estéreo.

2 Use o cabo audio fornecido (sem fio de terra) para ligar a saída SEND do sistema de componentes estéreo à entrada INPUT LINE 1 ou LINE 2 do misturador.

3 Use o outro cabo audio fornecido (sem fio de terra) para ligar a saída OUTPUT LINE do misturador à entrada RETURN do sistema de componentes estéreo.

Para ligar um sistema de componentes estéreo sem um conector para misturador DJ ou um amplificador, faça o seguinte:

1 Use o cabo audio fornecido (sem fio de terra) para ligar as saídas OUTPUT LINE do misturador às entradas do sistema de componentes estéreo ou às entradas LINE ou AUX do amplificador.

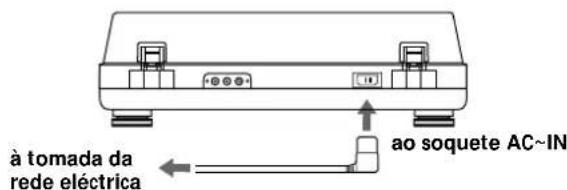

Ligação do cabo de alimentação

Depois de efectuar a ligação de todas as unidades, ligue o cabo de alimentação de corrente alterna (CA) de cada um dos gira-discos a uma tomada de CA da rede eléctrica.

Ligue o cabo do adaptador para alimentação com CA à parte traseira do misturador e o cabo de alimentação de CA do adaptador a uma tomada de CA da rede eléctrica.

Ajuste do gira-discos

Antes de tentar reproduzir algum disco, certifique-se de executar os passos seguintes para ajustar adequadamente o equilíbrio do braço do fonocaptador, a força de rastreamento e o controlo antideslizante. Deixar de executar estes ajustes resultará em qualidade de som inferior e poderá causar avaria permanente à agulha e ao disco.

1 Certifique-se de que o gira-discos esteja em posição plana.
2 Coloque ANTI-SKATING na posição "0".

3 Coloque a alavanca de curso na posição abaixo.

4 Vire para cima a capa protectora de modo a expor a agulha e mova o braço do fonocaptador para o espaço entre o suporte do braço e o prato. Tenha cuidado para não avariar a agulha.
5 Equilibre o braço do fonocaptador girando o contrapeso para a direita ou para a esquerda.

Quando o braço do fonocaptador estiver adequadamente equilibrado

O braço vai ficar nivelado com o prato ao ser libertado. Não deverá se inclinar nem na direção do bloco frontal nem na direção do contrapeso.

6 Recoloque o braço do fonocaptador no suporte do braço.

7 Quando está adequadamente equilibrado, o braço do fonocaptador tem uma força de rastreamento igual a zero. Portanto, gire o anel graduado da força de rastreamento até que "0" coincida com a linha de índice.

Segure o contrapeso com a outra mão para que ele não gire junto com o anel graduado.

Gire este anel e faça com que "0" coincida com a linha de índice.

Linha de índice

8 Quando utilizar a cápsula fonocaptadora fornecida, gire o contrapeso no sentido anti-horário uma volta completa e depois continue a girar até que a linha de índice fique em 1. Visto que uma volta completa do contrapeso produz uma força de rastreamento de 3 gramas, este ajuste resultará em uma força de rastreamento de 4 gramas, normalmente adequada para a cápsula fonocaptadora fornecida. É possível ajustar a força de rastreamento entre 3 e 7 gramas.

Gire o contrapeso no sentido anti-horário uma volta completa e depois gire um pouco mais até que a linha de índice coincida com 1.

Quando usar a cápsula fonocaptadora disponível opcionalmente

O anel graduado da força de rastreamento está marcado em intervalos de 0,1 grama. Uma volta completa produz uma força de rastreamento de 3 gramas.

9 Ajuste ANTI-SKATING ao mesmo valor do anel graduado da força de rastreamento.

Os números no controlo ANTI-SKATING indicam o número de gramas correspondente à força de rastreamento.

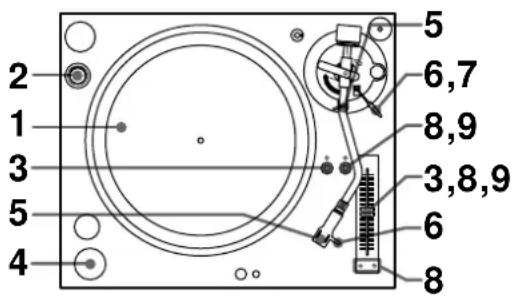

Reprodução de discos

Antes de reproduzir um disco, certifique-se de colocar a chave PHONO/LINE do misturador na posição PHONO.

1 Coloque um disco no prato.

Coloque somente um disco por vez no prato. Se dois ou mais discos forem empilhados no prato, a agulha não fará o contacto adequado com as ranhuras, e a qualidade da reprodução será comprometida.

2 Coloque a chave POWER na posição ON.

A lâmpada estroboscópica, o indicador de travagem QUARTZ e o indicador SPEED iluminam-se.

Coloque também a chave POWER do misturador e do amplificador na posição ON.

3 Coloque o controlo PITCH ADJ. na posição central.

Quando se liga o gira-discos, a velocidade do prato é ajustada automaticamente para 33 rpm.

Certifique-se de que se acenda o indicador verde.

O prato começa a girar.

Quando se selecciona 33 rpm com o gira-discos ligado a uma fonte de alimentação de 50 Hz, tem-se a impressão de que a fileira superior de pontos estroboscópicos está estacionária.

5 Remova a capa protectora da cápsula fonocaptadora e solte o retentor do braço.

6 Coloque a alavanca de curso na posição levantada. Mova o braço do fonocaptador até o ponto pretendido no disco.

7 Coloque a alavanca de curso na posição abaixo. O braço do fonocaptador descende vagarosamente sobre o disco, e inicia-se a reprodução.

8 Se quiser mudar a tonalidade, pressione o botão de travagem QUARTZ (o indicador QUARTZ apaga-se). Então ajuste a tonalidade movendo o controlo PITCH ADJ. A distância desde a posição central até o ponto mais distante na graduação representa uma alteração de 10% na tonalidade. Também é possível o uso dos botões PITCH BEND + e – para mudar a tonalidade (veja “Utilização dos botões PITCH BEND + e –” na pág. 8).

9 Se desejar, poderá restaurar o ajuste à velocidade normal (33 1/3 rpm ou 45 rpm), enquanto o controlo PITCH ADJ. estiver fora de centro, pressionando o botão de travagem QUARTZ (o indicador QUARTZ acende-se). Pressione o botão de travagem QUARTZ outra vez para restaurar o ajuste de tonalidade anterior (o indicador QUARTZ apaga-se).

Nota

O controlo PITCH ADJ. não funciona enquanto a travagem de QUARTZ estiver accionada (ou seja, enquanto o indicador QUARTZ estiver aceso).

10 Para ajustar o volume, use o respectivo graduador de canal do misturador ou o controlo volume do sistema de componentes estéreo ou amplificador.

Para parar a reprodução

1 Coloque a alavanca de curso na posição levantada e recoloque o braço do fonocaptador no suporte do braço. Fixe a capa protectora na cápsula fonocaptadora para evitar avaria à agulha.

Fixe o braço do fonocaptador com o retentor do braço.

3 Coloque POWER na posição OFF.

Para pausar a reprodução

Pressione ▶■ START/STOP ou coloque a alavanca de curso na posição levantada para elevar a agulha.

(Continua)

Para ouvir um trecho diferente do disco

1 Coloque a alavanca de curso na posição levantada para elevar a agulha.
2 Mova o braço do fonocaptador até a posição pretendida.
3 Coloque a alavanca de curso na posição abaixo.

Para reproduzir um compacto de 45 rpm

Coloque sobre o eixo de rotação o adaptador para 45 rpm fornecido.

Pressione SPEED para seleccionar 45 rpm.

O indicador verde muda para a cor vermelha.

Depois de terminar de usar o adaptador, recoloque-o na bandeja do adaptador.

Utilização dos botões PITCH BEND + e -

É possível usar os botões PITCH BEND + e – para sincronizar o compasso da selecção que esteja a tocar em um dos gira-discos com o compasso de outra selecção que esteja a tocar no outro gira-discos. Pode usar estes botões independentemente de o botão de travagem QUARTZ estar ou não accionado.

1 Use o controlo PITCH ADJ. para sincronizar a velocidade da seleção que esteja a tocar em um dos gira-discos com a velocidade da seleção no outro gira-discos.
2 Pressione os botões PITCH BEND + e – para sincronizar o compasso de ambas as seleções. Pressionando-se o botão + ou – continuamente, a seleção tocará 10% mais rápido ou mais lento do que a velocidade normal de reprodução.

Se os pontos estroboscópicos não ficarem estacionários quando o controlo PITCH ADJ. estiver ajustado à posição central

Ajuste a velocidade do prato movendo o controlo PITCH ADJ. para + ou - até que os pontos estroboscópicos fiquem estacionários.

Se tiver um bloco frontal sobressalente, guarde-o no compartimento de bloco frontal.

Manutenção

Cuidados com a agulha e o disco

Para evitar o desgaste prematuro da agulha e do disco, limpe a agulha e o disco antes de iniciar a reprodução. Limpe a agulha escovando-a de trás para frente com uma escova de limpeza de agulhas de boa qualidade. Não limpe a agulha com a ponta dos dedos. Se usar um limpador de agulhas líquido, tenha cuidado para não humedecer demasiadamente a agulha.

Limpe o disco esfregando toda sua superfície com um limpador de discos de boa qualidade.

Se notar queda na qualidade do som, ruídos excessivos ou zumbidos, o motivo pode ser um contacto inadequado resultante de poeira ou sujidade nos terminais do bloco da cápsula. Remova o bloco da cápsula do braço do fonocaptador e limpe suavemente os terminais com um pano macio. Em seguida reencaixe o bloco da cápsula no braço do fonocaptador.

Limpeza dos gira-discos e do misturador

Limpe periodicamente com um pano seco e macio a superfície externa e a tampa dos gira-discos, e a superfície externa e o painel do misturador. Humedeça o pano com uma solução de detergente suave para limpar manchas de difícil remoção. Não use solventes - tais como álcool, benzina ou diluente - pois estas substâncias avariam o acabamento externo.

Substituição da agulha

A expectativa de durabilidade da ponta de uma agulha é de aproximadamente 500 horas.

Para assegurar uma ótima qualidade sonora e evitar avaria dos discos, recomenda-se substituir a agulha dentro deste limite de tempo.

Obtenha um agulha de substituição (D5107AL) através do revendedor Sony de sua região.

Procedimento para substituição da agulha

1 Desligue o gira-discos, o misturador e o amplificador.

2 Solte o anel de travamento e remova o bloco da cápsula do braço do gira-discos.

3 Segure o suporte da agulha e puxe-o para fora do corpo da cápsula fonocaptadora.

4 Instale a nova agulha, pressionando-a para dentro do receptáculo da cápsula fonocaptadora até que ela fique bem firme.

5 Reencaixe o bloco da cápsula no braço do fonocaptador.

Substituição da cápsula fonocaptadora

Quando for necessário substituir a cápsula fonocaptadora, desencaixe o bloco frontal do braço do fonocaptador e siga as instruções abaixo.

1 Remova os parafusos que fixam a cápsula fonocaptadora no bloco frontal.

2 Retire com um alicate os quatro fios da cápsula fonocaptadora.

A cápsula fonocaptadora deve, agora, ser completamente separada do bloco frontal.

3 Verifique a polaridade de cada dos pinos terminais da nova cápsula fonocaptadora e ligue os fios a eles com a polaridade correspondente. A polaridade dos fios do bloco frontal fornecido é mostrada a seguir:

Vermelho: Canal direito

Branco: Canal esquerdo

Verde: Terra do canal direito

Azul: Terra do canal esquerdo

Certifique-se de ligar os fios com a polaridade correcta.

(Continua)

Ajuste da projecção do braço

A projecção do braço é ajustada em fábrica.

Contudo, após a substituição da cápsula fonocaptadora, é necessário ajustar a projecção do braço como se descreve a seguir:

1 Afrouxe os parafusos da cápsula fonocaptadora como mostra a ilustração.

2 Mova a cápsula fonocaptadora para trás ou para frente até que a distância entre a agulha e o eixo de rotação seja de 15 milímetros.

Certifique-se de reapertar os parafusos depois de realizado o ajuste.

Substituição do graduador de fusão do misturador

Se o controlo do graduador de fusão do misturador fizer ruído ao ser movido, será necessário substituir o graduador de fusão como se descreve a seguir:

1 Puxe para cima o controlo do graduador, desparafuse os parafusos exteriores da chapa do graduador e remova o controlo do graduador.

Nota

Não toque nos parafusos interiores.

2 Levante o graduador cuidadosamente e desconecte o cabo.

3 Conecte o cabo ao novo graduador e encaixe o graduador no misturador.

4 Aparafuse a placa do graduador e recoloque o controlo do graduador em sua posição original.

O graduador para substituição pode ser adquirido no revendedor Sony de sua região.

Resolução de problemas

Antes de verificar a lista abaixo, certifique-se de:

• ter ligado firmemente o cabo de alimentação;
• que os fios de altifalante estejam firmemente ligados. Se algum problema persistir após ter tomado as medidas correctivas especificadas, consulte o revendedor Sony de sua região.

O braço do fonocaptador salta, desliza ou não avança.

• O gira-discos não está em posição plana. Coloque-o numa superfície plana.
  A força de rastreamento é inadequada. Siga as instruções da página 6 e ajuste a força de rastreamento ao valor adequado para a cápsula fonocaptadora em uso. (A cápsula fonocaptadora fornecida requer 4 gramas de força de rastreamento.)

→ O ajuste antideslizante está inadequado. Certifique-se de que o controlo ANTI-SKATING esteja ajustado ao valor indicado no anel de força de rastreamento (veja a pág. 6).

- O disco está sujo ou riscado. Limpe o disco com um kit de limpeza de discos disponível no comércio ou substitua o disco.

Qualidade de som insatisfatória, ruídos excessivos, falha intermitente do som, etc...

• Verifique o anel de travamento do braço do fonocaptador e certifique-se de que o bloco frontal esteja bem fixo (veja a pág. 4).
• Certifique-se de que o fio de terra esteja ligado ao terminal (terra) do misturador (veja a pág. 5).
  A força de rastreamento é inadequada. Siga as instruções da página 6 e ajuste a força de rastreamento ao valor adequado para a cápsula fonocaptadora em uso. (A cápsula fonocaptadora fornecida requer 4 gramas de força de rastreamento.)
  A agulha está suja ou desgastada. Remova a poeira da agulha com uma escova de limpeza de agulhas ou substitua a agulha desgastada (veja a pág. 9).
• Poeira ou sujidade acumulou-se no disco. Limpe o disco com um limpador de discos de boa qualidade.
• Certifique-se de que os fios da cápsula fonocaptadora no interior do bloco frontal estejam bem fixos.

Roncos ou chiados de baixa frequência*.

- O gira-discos está perto demais dos altifalantes. Afaste os altifalantes do gira-discos.

* Este fenômeno, denominado “realimentação acústica”, ocorre quando vibrações dos altifalantes são transmitidas pelo ar ou através de objectos sólidos (como estantes, armários ou pisos) até o gira-discos, onde são captadas pela agulha e amplificadas e reproduzidas pelos altifalantes.

O tempo está incorrecto.

→ O ajuste de rpm está incorrecto. Ajuste as rpm para que elas correspondam ao valor indicado no disco (ou seja, 33 para discos de 33 1/3 rpm e 45 para discos de 45 rpm).
- O controlo PITCH ADJ. não está colocado na posição central.
A velocidade do prato é inadequada. Ajuste os controlos na base do gira-discos, observando simultaneamente os pontos estroboscópicos, para obter a velocidade correcta do prato (veja a pág. 7).

O prato não gira.

- Certifique-se de que o cabo de alimentação do giradiscos esteja completamente ligado a uma tomada da rede eléctrica de CA.

O som está baixo demais ou distorcido.

• Os gira-discos não estão ligados às entradas INPUT PHONO do misturador (veja a pág. 5).
• O misturador não está ligado adequadamente ao sistema de componentes estéreo ou ao amplificador (veja a pág. 5).
  A chave PHONO/LINE do misturador não está colocada na posição PHONO (veja a pág. 7).

Especificações

Sistema de accionamento Quartzo de accionamento direto

Motor Motor trifásico de DC com 8 pólos, sem escova

Prato Alumínio moldado

Diâmetro de 332 mm Peso de 750 g

Velocidades 33 1/3 rpm e 45 rpm Flutuação de velocidade Menos de 0,15% (WRMS)

Relação sinal-ruído Mais de 55 dB (DIN-B)

Braço do fonocaptador

Tipo Braço do fonocaptador em formato de S, de equilíbrio estático, com bloco frontal removível

Comprimento efectivo do braço 230 m

Projecção do braço 15 mm

Alimentação EUA e México: CA de 120 V, 60 Hz Países europeus: CA de 220 a 230 V, 50/60 Hz Outros países: CA de 110 a 120 V/CA de 220 a 240 V, 50/60 Hz

Consumo 15 W

Dimensões

Acessórios fornecidos

Prato (2)

Esteira deslizante (2)

Tampa (com dobradiças) (2)

Contrapeso (2)

Cápsula fonocaptadora e bloco frontal (2)

Adaptador para 45 rpm (2)

Cabo audio (com fio de terra) (2)

Cabo de alimentação de CA (2)

Misturador audio MX-DJ9000

Gerais

Alimentação EUA e México: CA de 120 V, 60 HZ

Países europeus: CA de 220 a 230 V, 50/60 Hz

Outros países: CA de 110 a 120V/CA de 220 a 240 V, 50/60 Hz

Consumo 10 W

Entradas 2 PHONO, 2 LINE, 1 MIC

Microfone 1,5 mV

PHONO (RCA) 3 mV

Linha 150 mV

Potência de saída 7 V (pico a pico)

Saídas 1 LINE OUT, 1 REC OUT por via RCA

Amplitude de frequências De 20 a 20.000 Hz, ±3 dB

Distorção Menos de 0,08%

Relação sinal-ruído 70 dB (1 kHz)

Atenuação em sobreposição de voz -16 dB

Impedância dos auscultadores

16 ohms

Dimensões Aprox. 200 · 80 · 166 mm (larg. · alt. · prof.)

Peso 1,6 kg

Acessórios fornecidos

Cabo do adaptador para alimentação com CA (1)

Cabo audio (sem fio de terra) (2)

Desenho e especificações sujeitos a alterações sem aviso.

Partes e controlos

3 Lâmpada estroboscópica

4 Botão START/STOP

5 Esteira deslizante

6 Prato

7 TARGET LIGHT e botão de desengate

A TARGET LIGHT possibilita a visualização da posição da agulha na escuridão. Empurre e calque a TARGET LIGHT para a desligar.

Empurre o botão de desengate para levantar a luz outra vez e ligá-la.

8 Cápsula fonocaptadora e bloco frontal

9 Alça de suspensão

10 Botões PITCH BEND + e -

11 Isolador

12 Tampa

13 Compartimento de bloco frontal

14 Contrapeso

15 Dobradiça

16 Adaptador para 45 rpm

17 Alavanca height adj (ajuste)

Use esta alavanca para ajustar a posição vertical do braço do fonocaptador (23).

18 Alavanca LOCK (para ajuste da altura)

19 Controlo ANTI-SKATING

22 Orifício de ajuste da velocidade

Este orifício somente deve ser utilizado por pessoal técnico qualificado.

23 Braço do fonocaptador

24 Controlo PITCH ADJ. (ajuste)

25 Botão de travagem QUARTZ

26 Botão SPEED (33/45)

27 Anel de travamento

Misturador audio MX-DJ9000 (painel de controlo)

O controle do sinal do gira-discos é possível somente depois que as chaves PHONO/LINE (5) tenham sido colocadas nas posições PHONO. Então, o controle do sinal pode ser feito com os graduadores CH-1 e CH-2.

Ligue um gravador de fita, sintonizador, leitor de CDs, deck de cassetes ou qualquer outro sinal de linha às entradas LINE/AUX no painel traseiro. O controle do sinal de linha é possível somente depois que as chaves PHONO/LINE tenham sido colocadas nas posições LINE. Então, o controle do sinal pode ser feito com os respectivos graduadores.

1 Interruptor POWER

2 Botão TALK OVER

Pressione este botão para usar o microfone.

3 Selector CUE

Esta chave possibilita seleccionar CH-1 ou CH-2 para audição com auscultadores.

4 Controlo MIC LEVEL

Para ajustar o nível do microfone.

5 Chave PHONO/LINE

Para seleccionar o sinal a ser conduzido ao canal respectivo.

6 Mostrador de nível de canal

Mostra os níveis esquerdo e direito da saída- mestre.

7 Graduador do canal

Para ajustar o nível de cada canal.

8 Entrada MIC

Possibilita a ligação de microfone com ficha monofónica.

9 Controlo CUE LEVEL

Para ajustar o volume de auscultadores sem afectar o sinal de saída.

10 Controlo GAIN

Utilize estes controlos para ajustar o balanço entre CH-1 e CH-2.

11 Controlo CROSSFADER

Para misturar o sinal de um canal com o do outro. Veja detalhes sobre substituição do graduador de fusão na página 10.

12 Saída PHONES

Utilize esta saída para ligar auscultadores. Aceita auscultadores com impedância de 16 ohms ou mais, mas recomenda-se de 16 ohms. Seleccione CH-1 ou CH-2 com o selector CUE.

Misturador audio MX-DJ9000 (painel traseiro)

13 ADAPTER DC 15V IN

Ligue aqui o adaptador para alimentação com corrente alterna.

14 Saídas OUTPUT REC

Utilize estas saídas para ligar uma unidade gravadora.

15 Saídas OUTPUT LINE

Utilize estas saídas para ligar um sistema de componentes estéreo ou um amplificador de potência.

16 Entradas INPUT LINE

Utilize estas entradas para ligar leitores de CDs ou deck de cassetes. Sinais de linha de instrumentos musicais com som estéreo (como ritmadores e amostradores) também podem ser ligados a estas entradas.

17 Entradas INPUT PHONO

Utilize estas entradas para ligar gira-discos PS-DJ9000.

18 Terminal (terra)

Utilize este terminal para ligar o fio de terra do gira-discos, de modo a minimizar zumbidos e estalos.
