| Tipo di prodotto | Giradischi stereo con mixer DJ |
| Modello | Sony PMPK-DJ9000 (comprendente due giradischi PS-DJ9000 e un mixer MX-DJ9000) |
| Azionamento | Trascinamento diretto a quarzo |
| Velocità di rotazione | 33 1/3 e 45 giri al minuto |
| Gamma di regolazione del pitch | ±10 % |
| Dimensioni del giradischi (L × A × P) | 450 × 152 × 352 mm |
| Peso del giradischi | Circa 10 kg |
| Dimensioni del mixer (L × A × P) | 200 × 80 × 166 mm |
| Peso del mixer | Circa 1,6 kg |
| Alimentazione elettrica (giradischi) | 120 V 60 Hz (Stati Uniti/Messico), 220-230 V 50/60 Hz (Europa), 110-120 V / 220-240 V 50/60 Hz (altri) |
| Consumo (giradischi) | 15 W |
| Consumo (mixer) | 10 W |
| Funzioni principali | Lettura scratch, controllo del pitch, pitch bend, blocco quarzo, compensazione antiskating, lampada bersaglio, stroboscopio, copertura scorrevole |
| Braccio di lettura | Braccio a S con bilanciamento statico, lunghezza effettiva 230 mm, sbalzo 15 mm |
| Forza di appoggio | Regolabile da 3 a 7 g (testina fornita: 4 g) |
| Wow e flutter | Inferiore a 0,15 % (WRMS) |
| Rapporto segnale/rumore (giradischi) | Superiore a 55 dB (DIN-B) |
| Manutenzione e pulizia | Pulizia della puntina con spazzola, dischi con liquido speciale, terminali della testina con panno morbido, cassa e coperchio con panno morbido e detergente delicato |
| Sicurezza | Non esporre all'umidità; scollegare se inutilizzato a lungo; verificare la tensione; far controllare da un tecnico in caso di caduta di liquido |
| Ricambi e riparabilità | Puntina di ricambio (D5107AL), testina, crossfader del mixer, adattatore 45 giri |
| Accessori inclusi | 2 piatti, 2 coperture scorrevoli, 2 coperchi antipolvere, 2 contrappesi, 2 testine e puntine di lettura, 2 adattatori 45 giri, 2 cavi audio (con filo di terra), 2 cavi di alimentazione, 1 adattatore di alimentazione, 2 cavi audio (senza filo di terra), mixer MX-DJ9000 |
Domande frequenti - PMPK-DJ9000 SONY
Domande degli utenti su PMPK-DJ9000 SONY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Giradischi in formato PDF gratuitamente! Trova il tuo manuale PMPK-DJ9000 - SONY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PMPK-DJ9000 del marchio SONY.
MANUALE UTENTE PMPK-DJ9000 SONY
Istruzioni per l'uso ____
Per evitare il rischio di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.
Precauzioni
Sicurezza
- Prima di usare l'apparecchio controllare che la sua tensione operativa sia identica alla tensione della rete elettrica locale.
- Se oggetti o liquidi penetrano nell'apparecchio, scollegarlo dalla presa di corrente e farlo controllare da personale qualificato prima di usarlo ulteriormente.
- Scollegare l'apparecchio dalla presa di corrente quando non si usa per un lungo periodo. Per scollegare il cavo, tirare afferrando la spina. Non tirare mai il cavo stesso.
- L'apparecchio non è scollegato dalla fonte di alimentazione CA (corrente di rete) fintanto che è collegato alla presa di corrente, anche se l'apparecchio stesso è stato spento.
- La piastrina indicante la tensione operativa, il consumo di corrente, ecc. si trova all'esterno sul retro.
Collocazione
- Collocare l'apparecchio su una superficie piana.
- Evitare di collocare l'apparecchio presso apparecchi elettrici (come televisori, asciugacapelli o lampade fluorescenti) che possano causare ronzii o disturbi.
- Collocare l'apparecchio dove non sia soggetto a vibrazioni, come quelle prodotte dai diffusori, da porte sbattute, ecc.
- Tenere l'apparecchio lontano da luce solare diretta, estremi di temperatura e polvere o umidità eccessive.
Reimballaggio
Conservare lo scatolone e il materiale di imballaggio. Sono il contenitore ideale per il trasporto dell'apparecchio.
In caso di interrogativi o problemi riguardanti l'apparecchio che non sono coperti in questo manuale, consultare il proprio rivenditore Sony.
Benvenuti!
Grazie per avere acquistato il corredo giradischi stereo Sony. Prima di usare il sistema, leggere attentamente il manuale e conservarlo per riferimenti futuri.
Caratteristiche principali
- Con un giradischi da DJ introduttivo, questo sistema è progettato per facilitare il controllo anche per DJ principianti
- Tappetino di scivolo in dotazione per permettere la riproduzione scratch
Convenzione
La seguente icona è usata in questo manuale:
Indica consigli e suggerimenti per facilitare l'impiego.
INDICE
Preparativi
Disimballaggio 4
Montaggio del giradischi 4
Collegamento dei giradischi al mixer 5
Regolazione del giradischi 6
Funzionamento
Riproduzione di un disco 7
Altre informazioni
Manutenzione 9
Soluzione di problemi 10
Caratteristiche tecniche 11

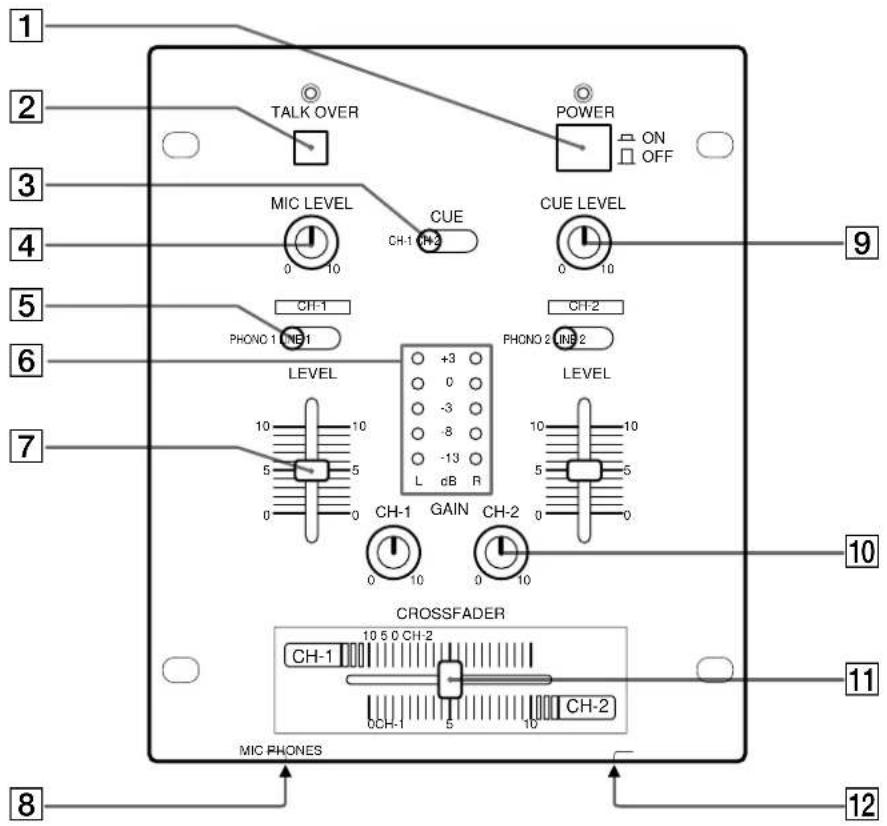

Parti e comandi 12
Disimballaggio
Verificare che i seguenti elementi siano inclusi nel corredo giradischi stereo:
• Giradischi stereo PS-DJ9000 (2)
• Mixer audio MX-DJ9000 (1)
• Piatti (2)
• Tappetini di scivolo (2)
• Coperchi parapolvere (con cardini) (2)
- Contrappesi (2)
• Cartucce e testine (2)
- Adattatori per 45 giri (2)
• Cavi audio (con filo di massa) (2)
• Cavi di alimentazione CA (2)
• Cavo per trasformatore CA (1)
• Cavi audio (senza filo di massa) (2)
Montaggio del giradischi

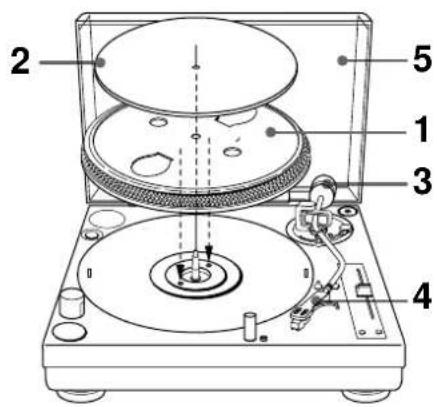

1 Collocare attentamente il piatto sul perno.
Assicurarsi che le due sporgenze sul fondo del
piatto siano correttamente inserite nei due fori sul
motore, come indicato dalle frecce
nell'illustrazione sopra.
2 Collocare il tappetino di scivolo sopra il piatto.
3 Infilare il contrappeso sull'asta sul retro del braccio e girarlo 3 o 4 volte in direzione della freccia.
4 Applicare la testina all'estremità del braccio. Girare l'anello di bloccaggio in direzione della freccia fino a che la testina è salda.
5 Inserire i cardini del coperchio parapolvere negli attacchi appositi sul retro del rivestimento.
Collegamento dei giradischi al mixer
Usare i cavi audio in dotazione (con filo di massa) per collegare i giradischi alle prese di ingresso CH-1 e CH-2 PHONO INPUT ed al terminale 1m (massa) del mixer, come segue:
1 Su ciascun giradischi, collegare la spina rossa di un cavo audio alla presa di uscita R, la spina bianca alla presa di uscita L e il filo di massa al terminale 12 (massa), come mostrato sotto.
2 Sul mixer, collegare la spina rossa e la spina bianca all'estremità di ciascun cavo audio rispettivamente alle prese di ingresso PHONO R e PHONO L INPUT per CH-1 e CH-2, come mostrato sotto.
3 Collegare i fili di massa al terminale 12 (massa) sul mixer.
Nota
Assicurarsi di collegare il filo di massa. Altrimenti saranno prodotti ronzii sul giradischi.
Collegamento di una fonte di segnale esterna
Per collegare un sistema stereo a componenti dotato di connettore per mixer DJ, procedere come segue:
1 Togliere i ponticelli dal sistema stereo a componenti.

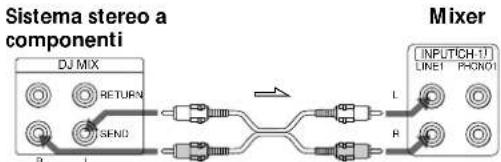

2 Usare il cavo audio in dotazione (senza filo di massa) per collegare le prese SEND del sistema stereo a componenti alle prese di ingresso LINE 1 o LINE 2 INPUT del mixer.
: Flusso del segnale

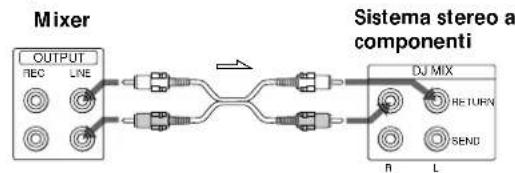

3 Usare l'altro cavo audio in dotazione (senza filo di massa) per collegare le prese LINE OUTPUT del mixer alle prese RETURN del sistema stereo a componenti.
→: Flusso del segnale
Per collegare un sistema stereo a componenti privo di connettore per mixer DJ o un amplificatore, procedere come segue:
1 Usare il cavo audio in dotazione (senza filo di massa) per collegare le prese LINE OUTPUT del mixer alle prese di ingresso del sistema stereo a componenti o alle prese di ingresso LINE o AUX dell'amplificatore.
Collegamento del cavo di alimentazione CA
Dopo aver collegato tutti gli apparecchi, collegare il cavo di alimentazione CA di ciascun giradischi ad una presa di corrente.
Collegare il cavo del trasformatore CA al retro del mixer e l'altro capo del cavo di alimentazione det trasformatore CA alla presa di corrente.
Regolazione del giradischi
Prima di tentare di riprodurre un disco, assicurarsi di eseguire questo procedimento per regolare correttamente il bilanciamento del braccio, la forza di tracciatura e la ghiera antislittamento. Se non si eseguono queste regolazioni la qualità sonora sarà scadente e si possono causare danni permanenti alla puntina ed al disco.
1 Assicurarsi che il giradischia in piano.
2 Regolare ANTI-SKATING su "0".
3 Regolare la leva di alzamento/abbassamento braccio sulla posizione abbassata.
4 Sollevare la copertura protettiva per esporre la puntina e spostare il braccio allo spazio tra il posabraccio e il piatto.
Fare attenzione a non danneggiare la puntina.
5 Bilanciare il braccio girando il contrappeso in senso orario o antiorario.
Quando il braccio è bilanciato correttamente
Rimane parallelo al piatto quando lo si lascia andare. Non deve essere inclinato in direzione della testina o del contrappeso.
6 Riportare il braccio al posabraccio.
7 Un braccio correttamente bilanciato ha una forza di tracciatura zero. Ruotare quindi l'anello graduato di forza di tracciatura fino a che "0" è allineato con la riga di indice.
Trattenere il contrappeso con l'altra mano in modo che non ruoti insieme all'anello graduato.
Girare questo anello in modo da allineare "0" con la riga di indice.
Riga di indice
8 Quando si usa la cartuccia in dotazione, girare il contrappeso di un giro in senso antiorario e quindi continuare a girarlo fino a che la riga di indice corrisponde a "1". Poiché una rotazione completa del contrappeso corrisponde ad una forza di tracciatura di 3 grammi, questa regolazione produce una forza di tracciatura di 4 grammi, che sono il requisito normale per la cartuccia in dotazione. Si può impostare una forza di tracciatura da 3 a 7 grammi.
Girare il contrappeso di un giro completo in senso antiorario e quindi ancora un poco fino a che la riga di indice è allineata con "1".
Quando si usa una cartuccia opzionale
L'anello graduato di forza di tracciatura è segnato in unità di 0,1 grammi. Una rotazione completa corrisponde ad una forza di tracciatura di 3 grammi.
9 Regolare ANTI-SKATING sullo stesso valore dell'anello graduato di forza di tracciatura. I numeri sulla ghiera ANTI-SKATING indicano il numero di grammi di forza di tracciatura.
Riproduzione di un disco
Prima di riprodurre un disco, assicurarsi che l'interruttore PHONO/LINE del mixer sia regolato su PHONO.

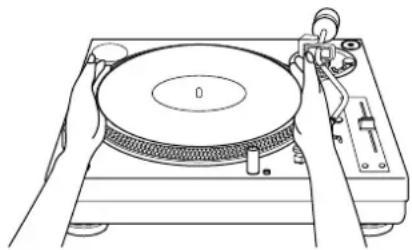

1 Collocare un disco sul piatto.
Collocare solo un disco per volta sul piatto. Se due o più dischi sono impilati sul piatto, la puntina non viene correttamente in contatto con i solchi e la qualità della riproduzione ne risente.
2 Regolare POWER su ON.
La spia stroboscopica, l'indicatore di bloccaggio QUARTZ e l'indicatore SPEED si illuminano.
Regolare su ON anche l'interruttore POWER del mixer e dell'amplificatore.
3 Regolare il comando PITCH ADJ. sulla posizione centrale.
Quando si accende il giradischi, la velocità del piatto è impostata automaticamente su 33 giri.
Verificare che l'indicatore verde si illumini.
4 Premere ▶ ■ START/STOP.
Il piatto inizia a girare.
Se si seleziona 33 giri quando il giradischi è collegato ad una fonte di alimentazione a 50 Hz, la fila superiore di punti stroboscopici deve apparire ferma.
5 Rimuovere la copertura protettiva dalla cartuccia e sbloccare il fermo del braccio.
6 Regolare la leva di alzamento/abbassamento braccio sulla posizione sollevata. Spostare il braccio alla posizione desiderata sul disco.
7 Regolare la leva di alzamento/abbassamento braccio sulla posizione abbassata.
Il braccio si abbassa lentamente sul disco e la riproduzione inizia.
8 Se si desidera cambiare il tono, premere il tasto di bloccaggio QUARTZ (l'indicatore QUARTZ si spegne). Quindi regolare il tono spostando il comando PITCH ADJ..
La distanza dalla posizione centrale al punto estremo della scala rappresenta un cambiamento di 10% nel tono. Si possono usare anche i tasti PITCH BEND + e – per cambiare il tono (vedere "Uso dei tasti PITCH BEND + e –" a pagina 8).
9 Se si desidera, si può tornare alla velocità normale (33 1/3 giri o 45 giri) mentre il comando PITCH ADJ. non è al centro premendo il tasto di bloccaggio QUARTZ (l'indicatore QUARTZ si illumina).
Premere di nuovo il tasto di bloccaggio QUARTZ per tornare all'impostazione di tono precedente (l'indicatore QUARTZ si spegne).
Nota
Il comando PITCH ADJ. non funziona mentre il bloccaggio QUARTZ è attivato (cioè mentre l'indicatore QUARTZ è illuminato).
10 Per regolare il volume, usare l'attenuatore di canale corrispondente sul mixer o il comando di volume sul sistema stereo a componenti o sull'amplificatore.
Per interrompere la riproduzione
1 Regolare la leva di alzamento/abbassamento braccio sulla posizione sollevata e riportare il braccio al posabraccio.
Applicare la copertura protettiva alla cartuccia per evitare danni alla puntina.
2 Premere ▶■ START/STOP.
Il piatto cessa di girare.
Fissare il braccio con il fermo del braccio.
3 Regolare POWER su OFF.
Per fare una pausa nella riproduzione
Premere ▶■ START/STOP o regolare la leva di alzamento/abbassamento braccio sulla posizione sollevata per alzare la puntina.
(continua)
Per riprodurre un'altra parte del disco
1 Regolare la leva di alzamento/abbassamento braccio sulla posizione sollevata per alzare la puntina.
2 Spostare il braccio alla posizione desiderata.
3 Regolare la leva di alzamento/abbassamento braccio sulla posizione abbassata.
Per riprodurre un disco da 45 giri
Collocare l'adattatore per 45 giri in dotazione sul perno.
Premere SPEED per selezionare 45 giri.
L'indicatore verde diventa rosso.
Dopo che si è finito di usare l'adattatore, rimetterlo nel suo vano.
Uso dei tasti PITCH BEND + e -
Si possono usare i tasti PITCH BEND + e – per sincronizzare la battuta della canzone riprodotta su un giradischi con la battuta di un'altra canzone riprodotta sull'altro giradischi. Si possono usare questi tasti sia quando il tasto di bloccaggio QUARTZ è attivato che quando è disattivato.
1 Usare il comando PITCH ADJ. per sincronizzare la velocità della canzone riprodotta su uno dei giradischi con la velocità della canzone sull'altro giradischi.
2 Premere i tasti PITCH BEND + e – per sincronizzare la battuta delle due canzoni.
Tenendo premuto il tasto + o – la canzone viene riprodotta del 10% più velocemente o più lentamente della velocità di riproduzione normale.
Se i puntini stroboscopici non sono immobili quando il comando PITCH ADJ. è regolato sulla posizione centrale
Regolare la velocità del piatto spostando il comando PITCH ADJ. verso + o - fino a che i puntini stroboscopici diventano immobili.
Se si dispone di una testina supplementare, tenerla nel suo vano.
Manutenzione
Cura della puntina e dei dischi
Per evitare un'usura prematura della puntina e dei dischi, pulire la puntina e il disco prima di iniziare la riproduzione.
Pulire la puntina passandola dal retro in avanti con uno spazzolino di pulizia puntina di buona qualità. Non pulire la puntina usando un polpastrello. Se si usa un fluido di pulizia per puntine, fare attenzione a non inumidire eccessivamente la puntina.
Pulire il disco passandolo bene con un pulitore per dischi di buona qualità.
Pulizia dei terminali testina
Se si nota uno scadimento della qualità sonora, disturbi eccessivi o ronzii, questo può essere dovuto ad un contatto incompleto causato da polvere o sporco sui terminali testina. Rimuovere la testina dal braccio e passare delicatamente i terminali con un panno morbido, quindi riapplicare la testina al braccio.
Pulizia dei giradischi e del mixer
Pulire periodicamente il rivestimento e i coperchi parapolvere dei giradischi e il rivestimento e il pannello del mixer con un panno morbido asciutto. Inumidire il panno con una blanda soluzione detergente per eliminare macchie resistenti. Non usare solventi come alcool, benzina o acquaragia, perché danneggiano la finitura.
Sostituzione della puntina
La durata utile della puntina è di circa 500 ore. Per mantenere una qualità sonora ottimale ed evitare danni ai dischi, consigliamo di sostituire la puntina prima che scada questo limite.
Procurarsi una puntina di ricambio (D5107AL) presso il proprio rivenditore Sony.
Procedimento per la sostituzione della puntina
1 Spegnere il giradischi, il mixer e l'amplificatore.
2 Allentare l'anello di bloccaggio e staccare la testina dal braccio.
3 Afferare il portapuntina e tirarlo via dal corpo della cartuccia.
4 Inserire la nuova puntina spingendola nell'apertura sulla cartuccia fino a che è saldamente attaccata.
5 Riapplicare la testina al braccio.
Sostituzione della cartuccia
Quando è necessario sostituire la cartuccia, staccare la testina dal braccio e procedere come segue.
1 Rimuovere le viti che fissano la cartuccia alla testina.
2 Staccare i quattro fili dalla cartuccia con un paio di cesoe.
Poi staccare completamente la cartuccia dalla testina.
3 Verificare la polarità di ciascuno dei piedini del terminale della nuova cartuccia e collegare i fili di conseguenza.
La polarità dei fili sulla testina in dotazione è come segue:
Rosso: Canale destro
Bianco: Canale sinistro
Verde: Massa canale destro
Blu: Massa canale sinistro
Fare attenzione a non collegare i fili ai piedini sbagliati.
(continua)
Regolazione della protrusione del braccio
La protrusione del braccio è stata regolata in fabbrica. Dopo aver sostituito la cartuccia, però, è necessario regolare la protrusione come segue:
1 Allentare le viti della cartuccia come mostrato sotto.
2 Spostare la cartuccia avanti o indietro fino a che la distanza tra puntina e perno è di 15 mm.
Assicurarsi di serrare di nuovo le viti dopo aver completato questa regolazione.
Sostituzione del comando di dissolvenza incrociata del mixer
Se il comando di dissolvenza incrociata del mixer fa rumore quando viene spostato, sostituirlo come segue:
1 Tirare su il comando di dissolvenza incrociata, svitare le viti esterne del pannello dissolvenza e rimuovere il comando di dissolvenza incrociata.
Nota
Non toccare le viti interne.
2 Sollevare delicatamente il pannello di dissolvenza e scollegare il cavo.
3 Collegare il cavo al nuovo pannello di dissolvenza e inserire il pannello nel mixer.
4 Avvitare il pannello di dissolvenza e rimettere il comando di dissolvenza nella posizione originale.
Un pannello di dissolvenza di ricambio può essere acquistato presso il rivenditore Sony locale.
Soluzione di problemi
Prima di fare riferimento alla seguente lista di controlli, verificare che:
- il cavo di alimentazione sia collegato saldamente.
- i cavi diffusori siano collegati saldamente.
Se un problema dovesse rimanere insoluto anche dopo che si sono adottati i rimedi indicati, consultare il proprio rivenditore Sony.
Il braccio salta, scivola o non avanza.
- Il giradischi non è in piano. Collocare il giradischi su una superficie in piano.
La forza di tracciatura non è corretta. Seguire le istruzioni a pagina 6 per impostare la forza di tracciatura sul valore appropriato per la cartuccia utilizzata. (La cartuccia in dotazione richiede 4 grammi di forza di tracciatura.)
La regolazione antislittamento non è corretta. Assicurarsi che la ghiera ANTI-SKATING sia regolata sul valore indicato dall'anello graduato di forza di tracciatura (vedere pagina 6). - Il disco è sporco o graffiato. Pulire il disco con un corredo di pulizia per dischi reperibile in commercio o sostituire il disco.
Qualità sonora scadente, disturbi eccessivi, suono intermittente, ecc...
- Ispezionare l'anello di bloccaggio del braccio e verificare che la testina sia saldamente fissata (vedere pagina 4).
- Assicurarsi che il filo di massa sia collegato al terminale 1m (massa) sul mixer (vedere pagina 5).
La forza di tracciatura non è corretta. Seguire le istruzioni a pagina 6 per impostare la forza di tracciatura sul valore appropriato per la cartuccia utilizzata. (La cartuccia in dotazione richiede 4 grammi di forza di tracciatura.)
La puntina è sporca o usurata. Eliminare la polvere dalla puntina con uno spazzolino di pulizia per puntine o sostituire la puntina usurata (vedere pagina 9). - Polvere o sporco si sono accumulati sul disco. Pulire il disco con un pulitore per dischi di buona qualità.
- Verificare che i fili della cartuccia siano saldamente attaccati all'interno della testina.
Rombi o fischio a bassa frequenza\*.
- Il giradischi è collocato troppo vicino ai diffusori. Allontare i diffusori dal giradischi.
* Questo fenomeno, chiamato “retroazione acustica”, si verifica quando le vibrazioni dai diffusori sono trasmesse dall’aria o da oggetti solidi (come scaffali, mobili o pavimento) al giradischi, dove sono captate dalla puntina, amplificate e riprodotte dai diffusori.
Tempo errato.
L'impostazione dei giri è errata. Impostare i giri in corrispondenza al disco (cioè 33 per i dischi a 33 1/3 giri e 45 per quelli a 45 giri).
- Il comando PITCH ADJ. non è regolato sulla posizione centrale.
→ La velocità del piatto non è corretta. Regolare i comandi sul fondo del giradischi osservando i puntini stroboscopici per ottenere la velocità corretta del piatto (vedere pagina 7).
Il piatto non gira.
- Assicurarsi che il cavo di alimentazione del giradischia inserito a fondo nella presa di corrente.
Il suono è troppo basso o distorto.
I giradischi non sono collegati ai connettori PHONO INPUT sul mixer (vedere pagina 5).
- Il mixer non è collegato correttamente al sistema stereo a componenti o all'amplificatore (vedere pagina 5).
L'interruttore PHONO/LINE del mixer non è regolato su PHONO (vedere pagina 7).
Caratteristiche tecniche
Giradischi stereo PS-DJ9000
Motore e piatto
Sistema di trasmissione Quarzo a trasmissione diretta
Motore Motore CC senza spazzole a 3 fasi 8 poli
Piatto Getto di alluminio
Diametro 332 mm
Peso 750 g
Velocità 33 1/3 e 45 gpm
Wow e flutter Meno dello 0,15% (WRMS)
Rapporto segnale/rumore
Più di 55 dB (DIN-B)
Braccio
Tipo Braccio a S a bilanciamento statico con
testina staccabile
Lunghezza effettiva del braccio
230 mm
Protrusione 15 mm
Peso cartucce utilizzabili Da 4 g (min.) a 10 g (mass.)
Generali
Alimentazione USA e Messico: 120 V CA, 60 Hz
Paesi europei: 220-230 V CA, 50/60 Hz
Altri paesi: 110-120 V/220-240 V CA,
50/60 Hz
Consumo 15 W
Dimensioni
Massa 10 kg
Circa 450 · 152 · 352 mm (l/a/p)
Accessori in dotazione
Piatti (2)
Tappetini di scivolo (2)
Coperchi parapolvere (con cardini) (2)
Contrappesi (2)
Cartucce e testine (2)
Adattatori per 45 giri (2)
Cavi audio (con filo di massa) (2)
Cavi di alimentazione CA (2)
Mixer audio MX-DJ9000
Generali
Alimentazione USA e Messico: 120 V CA, 60 Hz
Paesi europei: 220-230 V CA, 50/60 Hz
Altri paesi: 110-120 V/220-240 V CA, 50/60 Hz
Consumo 10 W
Ingressi 2 PHONO, 2 LINE, 1 MIC
Microfono 1,5 mV
Phono 3 mV
Linea 150 mV
Potenza in uscita 7 V (da picco a picco)
Uscite 1 LINE OUT, 1 REC OUT tramite RCA
Campo di frequenza 20-20.000 Hz ±3 dB
Distorsione Inferiore allo 0,08%
Rapporto segnale/rumore
70 dB (1 kHz)
Attenuazione per parlato -16 dB
Impedenza cuffie 16 Ω
Dimensioni Circa 200 · 80 · 166 mm (l/a/p)
Massa 1,6 kg
Accessori in dotazione
Cavo per trasformatore CA (1)
Cavi audio (senza filo di massa) (2)
Disegno e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
Parti e comandi
Giradischi stereo PS-DJ9000
1 Interruttore di accensione/spegnimento (POWER ON/OFF)
2 Perno
3 Spia stroboscopica
4 Tasto di avvio/arresto (START/STOP)
5 Tappetino di scivolo
6 Piatto
7 Spia di mira (TARGET LIGHT) e tasto di sblocco TARGET LIGHT permette di vedere la posizione della puntina al buio. Premere TARGET LIGHT abbassandola per spegnerla. Premere il tasto di sblocco per sollevare di nuovo la spia e accenderla.
8 Cartuccia e testina
9 Poggiadito
10 Tasti di curvatura di tono (PITCH BEND + e-)
11 Isolante
12 Coperchio parapolvere
13 Portatestina
14 Contrappeso
15 Cardine
16 Adattatore per 45 giri
17 Leva di regolazione dell'altezza (height adj) Usare questa leva per regolare la posizione verticale del braccio (23).
18 Leva di blocco (LOCK) (per la regolazione dell'altezza)
19 Ghiera di antislittamento (ANTI-SKATING)
20 Leva di alzamento/abbassamento del braccio
21 Posabraccio
22 Foro di regolazione velocità
Questo foro deve essere usato solo da tecnici qualificati.
23 Braccio
24 Comando di regolazione del tono (PITCH ADJ.)
25 Tasto di bloccaggio al quarzo (QUARTZ)
26 Tasto di velocità (SPEED (33/45))
27 Anello di bloccaggio
Mixer audio MX-DJ9000 (pannello comandi)
Il controllo del segnale del giradischi è possibile solo dopo che gli interruttori PHONO/LINE (5) sono stati regolati su PHONO. Il segnale può quindi essere controllato con gli attenuatori CH-1 e CH-2.
Collegare un registratore, sintonizzatore, lettore CD, piastra a cassette o qualsiasi altro segnale in linea alle prese LINE/AUX sul pannello posteriore. Il controllo del segnale in linea è possibile solo dopo che gli interruttori PHONO/LINE sono stati regolati su LINE. Il segnale può quindi essere controllato con i rispettivi attenuatori.
1 Interruttore di alimentazione (POWER)
2 Tasto di parlato (TALK OVER)
Premere questo tasto per usare il microfono.
3 Selettore del sonoro in cuffia (CUE)
Per selezionare CH-1 o CH-2 per l'ascolto in cuffia.
4 Comando di livello microfono (MIC LEVEL)
Regola il livello del microfono.
5 Interruttore di ingresso phono/in linea (PHONO/LINE)
Seleziona il segnale da inserire per il relativo canale.
6 Indicazione di livello di canale
Indica i livelli sinistro e destro dell'uscita.
7 Comando di livello canale
Regola il livello di ciascun canale.
8 Presa microfono (MIC)
Si possono collegare microfoni con spina monofonica.
9 Comando di livello ascolto (CUE LEVEL) Regola il volume in cuffia senza influenzare il segnale in uscita.
10 Comandi di guadagno (GAIN) Usare questi comandi per regolare il bilanciamento tra CH-1 e CH-2.
11 Comando di dissolvenza incrociata (CROSSFADER)
Missa il segnale di un canale con quello dell'altro. Per dettagli sulla sostituzione del pannello di dissolvenza incrociata, vedere pagina 10.
12 Presa cuffie (PHONES)
Usare questa presa per collegare le cuffie. Accetta cuffie con impedenza da 16 ohm o più, ma si consiglia 16 ohm. Selezionare CH-1 o CH-2 con il selettore CUE.
Mixer audio MX-DJ9000 (pannello posteriore)
13 Connettore di ingresso alimentazione CC (ADAPTER DC 15V IN)
Collegare qui il trasformatore CA.
14 Prese di uscita di registrazione (REC OUTPUT) Usare queste prese per il collegamento ad un apparecchio di registrazione.
15 Prese di uscita in linea (LINE OUTPUT)
Usare queste prese per il collegamento ad un sistema stereo a componenti o un amplificatore.
16 Prese di ingresso in linea (LINE INPUT) Usare queste prese per collegare lettori CD o piastre a cassette. Anche i segnali in linea di strumenti musicali con uscita stereo (come macchine per ritmi e campionatori) possono essere collegati a queste prese.
17 Prese di ingresso phono (PHONO INPUT) Usare queste prese per collegare i giradischi PS-DJ9000.
18 Terminale di massa (nh)
Usare questo terminale per collegare il filo di massa del giradischi, onde ridurre al minimo ronzii e scoppiettii.
ADVERTÊNCIA
4 Pressione ▶■ START/STOP.
2 Pressione ▶ ■ START/STOP.
O prato pára de girar.
- Precauzioni
- Sicurezza
- Collocazione
- Reimballaggio
- Benvenuti!
- Caratteristiche principali
- Convenzione
- INDICE
- Preparativi
- Funzionamento
- Altre informazioni
- Disimballaggio
- Montaggio del giradischi
- Collegamento dei giradischi al mixer
- Nota
- Collegamento di una fonte di segnale esterna
- Collegamento del cavo di alimentazione CA
- Regolazione del giradischi
- Quando il braccio è bilanciato correttamente
- Quando si usa una cartuccia opzionale
- Riproduzione di un disco
- Per interrompere la riproduzione
- Per fare una pausa nella riproduzione
- Per riprodurre un'altra parte del disco
- Per riprodurre un disco da 45 giri
- Uso dei tasti PITCH BEND + e -
- Manutenzione
- Cura della puntina e dei dischi
- Pulizia dei terminali testina
- Pulizia dei giradischi e del mixer
- Sostituzione della puntina
- Procedimento per la sostituzione della puntina
- Sostituzione della cartuccia
- Regolazione della protrusione del braccio
- Sostituzione del comando di dissolvenza incrociata del mixer
- Soluzione di problemi
- Il braccio salta, scivola o non avanza.
- Qualità sonora scadente, disturbi eccessivi, suono intermittente, ecc...
- Rombi o fischio a bassa frequenza\*.
- Tempo errato.
- Il piatto non gira.
- Il suono è troppo basso o distorto.
- Caratteristiche tecniche
- Giradischi stereo PS-DJ9000
- Motore e piatto
- Braccio
- Generali
- Accessori in dotazione
- Mixer audio MX-DJ9000
- Parti e comandi
- Mixer audio MX-DJ9000 (pannello comandi)
- Mixer audio MX-DJ9000 (pannello posteriore)
- ADVERTÊNCIA
Marca : SONY
Modello : PMPK-DJ9000
Categoria : Giradischi
