MANUAL DE UTILIZADOR GGP-1W Infiniton

GUIA DE UTILIZAÇÃO DO FOGÃO

GUIA DE UTILIZAÇÃO DO FOGÃO

Por favor, leia este manual antes de utilizar o produto!

Prezado Cliente,

Produzido em instalações modernas com processo rigoroso de controle e de qualidade, queremos que você obtenha o melhor desempenho de seu produto. Portanto, antes de utilizar este produto, leia atentamente o manual e mantê-lo como uma fonte de referência. Se transferir o produto, entregue também o manual junto com o produto.

O guia da utilização do produto ajuda usar o produto de uma maneira rápido e seguro.

• Antes de instalar e utilizar o produto, leia o manual de instruções.
• Não deixe de observar as instruções relativas à segurança.
• Você pode precisar mais tarde de dar uma olhada no manual de instruções, portanto armazená-lo em um lugar de fácil acesso.
• Leia também outros documentos fornecidos.

Não esquecer que o manual pode ser usado em outros modelos, as diferenças entre modelos são explicadas de forma explicita neste manual.

Símbolos e suas explicações:

o manual contem esses símbolos

1 2 3 4

1- Informações importantes e indicação para o uso benéfico.
2- Aviso de situação de perigo a pessoas e o produto.
3- Aviso perigo de incêndio.
4- Aviso superfície quente.

Conteúdo

1) O Produto 3

√ Visualização Geral 3
√ Especificações Técnicas 4

2) Importantes Instruções de Segurança 4

√ Segurança geral 4-5
√ Segurança para crianças 6
√ Propósito de utilização 6-7

3) Instalação 7

√ Antes da instalação 8
√ Ligações 8
√ Conexão do gás 9
√ Controle de impermeabilidade 9
√ Descarte do produto - Descarte das embalagens 9-10
√ Transporte em futuro 10
√ Descarte de produto usado 10

4) Preparação 10

√ O primeiro uso 10
√ A primeira limpeza 10
√ A utilização do forno 11

5) Manutenção e limpeza 12

√ Informações gerais 12
√ Limpeza do painel de controle 12

1) O Produto

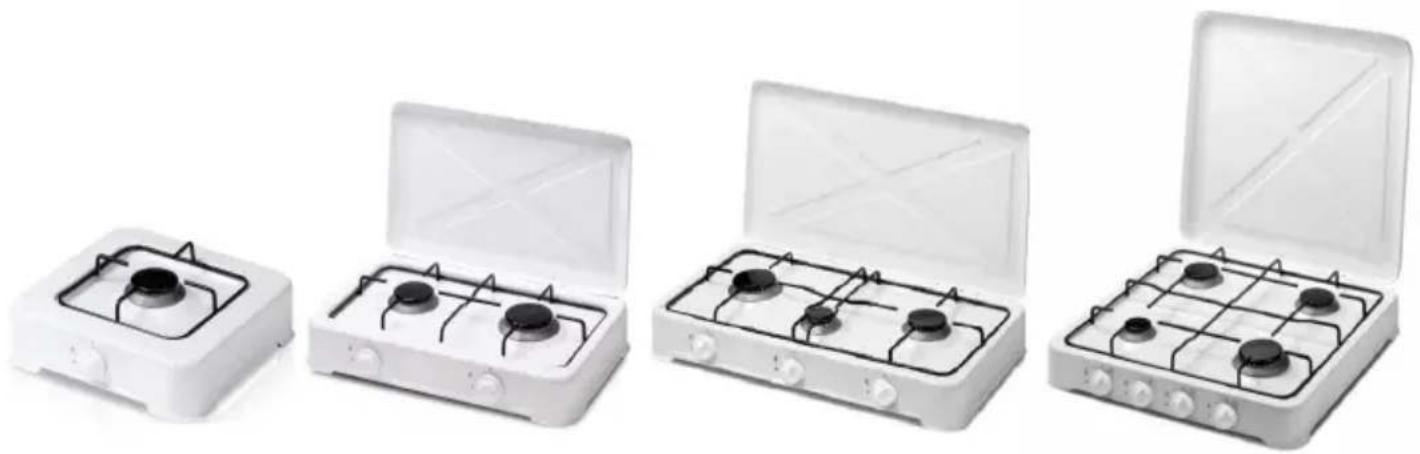

Visualização geral A. Queimador forte B. Queimador normal C. Queimador auxiliar D. Grelha superior E. Corpo F. Botão de controle

Especificações técnicas

ESPECIFICAÇÕES TECNICAS DO PRODUTO
Especificações	Injetor G30 30mbar	Foga o a uma boca	Foga o a duas bocas	Foga o a tres bocas	Foga o a quatro bocas	Foga o a quatro bocas	Foga o a quatro bocas	Foga o a quatro bocas	Foga o a quatro bocas
Cat. de gas	I3B/P	I3B/P	I3B/P	I3B/P	I3B/P	I3B/P	I3B/P	I3B/P	I3B/P
Qeimador forte	0,65	1,85 KW	1,85 KW	1,85 KW	1,85 KW	1,85 KW	1,85 KW	1,85 KW	1,85 KW
Qelmador normal	0,60		1,50 KW	1,50 KW	2X1,50 KW	2X1,50 KW	2X1,50 KW	2X1,50 KW	2X1,50 KW
Queimador auxiliar	0,50			1 KW	1 KW	1 KW	1 KW	1 KW	1 KW

O fogão é projetado para operar com gás G30 é 29MBar (GLP). Não é possível a conversão para um tipo de gás diferente.

Utiliza um detento 1,5 kg/300mmSS no seu fogão, conforme o padrão TSE.

Este produto destina-se apenas a ser utilizado no exterior.

As especificações técnicas podem ser modificadas sem prévio aviso para aumentar a qualidade do produto.

Figuras neste manual são esquemáticas e podem não corresponder exatamente com o seu produto.

Os valores que se encontra acima do produto ou nos documentos fornecidos junto com produto são valores obtidos no ambiente de laboratório seguindo os padrões relacionados com o produto. Estes valores podem variar em função das condições e lugar de uso.

2- Importantes Instruções de Segurança

Nesta seção estão localizadas as instruções de segurança para evitar os perigos de danos corporais e danos à propriedade. Não seguir estas instruções anulará todos os tipos da garantia.

Segurança geral

• Este produto não foi concebido para uso por pessoas com deficiência física, sensorial ou mental ou pessoas sem experiência ou sem instrução (inclusive crianças) sem acompanhamento para dar instruções necessárias. As crianças devem ser fiscalizadas e não deve permitir brincar com o produto.
• Em caso de entupimento das bocas resultante de derrame de alimentos, entrar em contato com o serviço autorizado para limpar estas partes entupidas.
• Se o produto estiver danificado ou tenha um defeito aparente, não usar o produto.
• Não fazer modificações ou convertos no seu produto, podendo fazer somente alguns ajustes.
• Em caso de uso de medicamentos e/ou álcool que influencie sua atenção não usar o produto.

PR

• Para montagem e conserto buscar serviço autorizado. Caso pessoas não autorizadas causem danos ao produto a empresa não se responsabilizara pelos danos e perdera a garantia.
• Quando utilizar álcool tomar devidos cuidados, álcool com temperaturas altas evapora e se toca em superfície aquecida pode provocar incêndio.
• Não aquecer latas de conservas fechadas ou vidros herméticos pois a pressão acumulada pode causar explosão.
• Não colocar produtos inflamáveis perto do produto.
• Não colocar produtos inflamáveis perto do produto.
• No momento de utilização o produto pode esta quente no tocar as partes quentes e internas e externas.
  As peças acessíveis do produto durante o uso podem estar quentes
• O produto pode estar quente apos uso, sempre usar luvas apropriadas se precisa tocar.
• Não mover o produto quando esta em utilização.
• Deixar abertos todos os lugares destinados à aeração.
• Depois de usar o produto assegura-se que o fogão e o detento estão desligados.
• Para limpar o produto não usar esponjas de aço ou produtos corrosivos.
• Quando manusear óleo quente ficar atento e não deixar o fogão sem supervisão.
• No caso de incêndio não tentar apagar com agua, retirar o cabo da tomada e cobrir a parte que esta queimando com um cobertor molhado..
• Não limpar com vaporizador.
• Não usar o produto por cima de materiais sem resistência a 100 C grau e inflamável, como o náilon.
• As panelas usadas devem ser de tamanho adequado.
• Se sente cheiro de gás deve desligar o fogão e o detento imediatamente.

Quando o produto estiver em uso ou depois de usar ate que esfrie as crianças devem ser mantidas longe do produto.

• AVISO: no uso do fogão as peças aparentes podem estar quentes. As crianças devem ser mantidas longe do produto.
• Crianças abaixo de 8 anos não devem tocar o produto sem a supervisão de um adulto.
• Em caso de que as informações e as demonstrações forem feitas corretamente as crianças acima de 8 anos e ou pessoas com limitações físicas sensoriais e mentais podem usar este aparelho.
• Crianças não devem brincar com o produto, podendo limpar e fazer a manutenção sob supervisão de um adulto.
• Os materiais da embalagem podem ser perigosos para as crianças. Guardar as embalagens em lugar restrito ou descartar em local adequado.

Proposito de uso

Este produto é destinado para uso doméstico. Não é permitido o uso comercial. "CUIDADO este produto deve ser usado apenas para fins de cozinhar. Não deve ser utilizado por fins diferentes como aquecer o quarto".

Fabricante, não aceitara responsabilidade por mau uso ou por quaisquer danos que ocorrem durante o transporte. A vida útil de seu produto e de 10 anos. O produtor fornecera as peças de reposição durante esse tempo.

3) Montagem

Antes de usar o produto

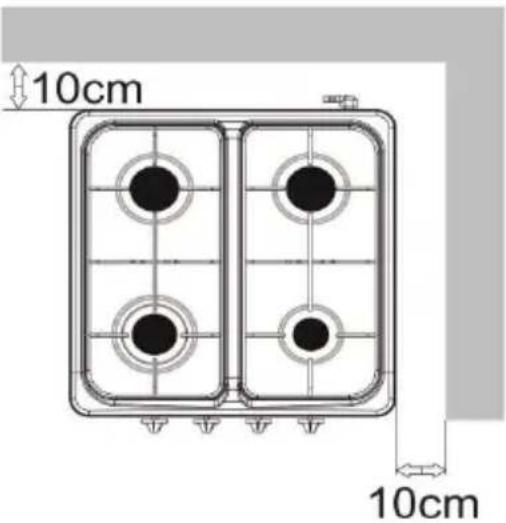

• Fazer instalação do seu fogão de acordo com as medidas mostrada na figura.
• Deixar abertos todos os lugares destinados à aeração.
• Lugar onde o fogão será instalado deve ser feito de material resistente ao calor. Não instalar acima de materiais como plástico ou parecido.

Deve assegurar que a instalação de gás esta adequada.

Preparação do lugar onde o produto vai ser colocado e das instalações do sistema de gás e por o cliente.

Na instalação do produto, deve ser observados as regras específicas das normas locais adas com o gás.

Produtos danificados vãos representar um risco para a segurança.

Todos os tipos de intervenções sobre equipamentos de gás e sistemas devem ser feitos por habilitadas.

O produto dispõe de um sistema de evacuação dos gases de combustão. O produto deve ser instalado e ligado de acordo com as normas de instalação em vigor. Um cuidado especial deve ser feito sobre os requisitos de aeração.

Ligações

Dano material!

Não usar a tampa, a mangueira e/ou os botão de controle para transportar ou mover o produto.

Ligação de gás

Todos os tipos de intervenções sobre equipamentos de gás e sistemas devem ser feitos por pessoas habilitadas.

Antes de instalação assegura se que as condições de distribuição local são adequadas com os ajustes do produto (tipo de pressão de gás).

Conexão LPG

- A mangueira do gás e o regulador devem ser apropriados e com certificado de segurança. Enfiar a mangueira no bico atrás do fogão e colocar uma braçadeira apertando com chave de fenda, ajustar bem (figura 6).

- O tamanho da mangueira não deve ultrapassar 1500mm.

- O regulador de LPG deve ter uma pressão de 1,5 kg /300mmSS e deve ter o certificado de segurança.

- As mangueiras rachadas, amolecidos, endurecidos ou usados por mais de 2 anos devem ser trocados.

- As mangueiras de conexão com botijões devem ser conforme os padrões de TS1846 e de tipo e especificação que não fica afetado por gás.

- Utiliza seu fogão com botijões de 12 kg.

A mangueira do Gás não deve passar pelo lado onde esquenta na parte traseira do fogão. A mangueira do gás não aguenta temperaturas maiores a 90°C.

Antes de usar o forno assegura-se que não tenha vazamento de gás.

Controle de impermeabilidade

Abrir o regulador e passar agua com sabão para verificar se tem vazamento.

Nunca fazer o teste com fogo.

Última verificação

1- Verifique se a instalação do produto e adequado.
2- Controlar as funções

Eliminação do produto

Eliminação da embalagem

Os materiais de embalagem são perigosos para as crianças. Manter fora do alcance das crianças os materiais de embalagem.

Embalagem do produto, é fabricado a partir de materiais reciclados. Classificar os resíduos de acordo com as instruções de descarte. Não descartar junto com o lixo doméstico normal.

Transporte futuro

• Guardar a caixa original do produto e transportar usando esta caixa. Siga as instruções descritas na caixa. Se não tem a caixa original do produto, enrole em materiais como plástica bolha ou em cartão grosso e amarrar firmemente com uma fita.
• Prender firmemente com fita colante os queimadores e as grades.
• Não usar a tampa ou o puxador para mover o produto.

Não coloque objetos sobre o produto. O produto deve ser transportado na posição vertical.

Por todo tipo de dano que possa acontecer durante transporte verifique visualmente o produto na sua totalidade na chegada.

Eliminação dos produtos antigos

Descarte o produto antigo sem danificar o meio ambiente.

Este produto contem um símbolo (WEEE) indica como descartar os equipamentos elétricos e eletrônicos separadamente. Ísso significa que o equipamento deve ser tratado de acordo com a diretiva 2002/96/EC de União Europeia com finalidade de diminuir os efeitos deste equipamento no meio ambiente deve ser reciclado ou destruído. Para obter mais informações, por favor, entre em contato com as autoridades locais ou regionais.

Os produtos eletrônicos que não estão sujeitos a coleta de lixo controlado podem causar danos a natureza ou ser humano por causa dos materiais nocivos contidos e apresentam um perigo potencial.

Para saber como eliminar o seu produto entrar em contato com o vendedor autorizado ou com os centros de coleta de lixo da prefeitura.

Antes de eliminar o produto, para não expor as crianças ao perigo, cortar o cabo de alimentação e quebrar a fechadura da tampa do forno.

4) Preparação

Primeira utilização

Assegura se que as condições indicadas dentro de manual de instruções estão fornecidas.

Primeira limpeza

Alguns detergentes ou materiais de limpeza podem danificar a superfície do

produto.

1. Remova todos os materiais de embalagem.
2. Remover e limpar todos os resíduos da superfície do produto com um pano ou esponja úmido e secar com um pano seco.

Explicação do uso de fogão a gás:

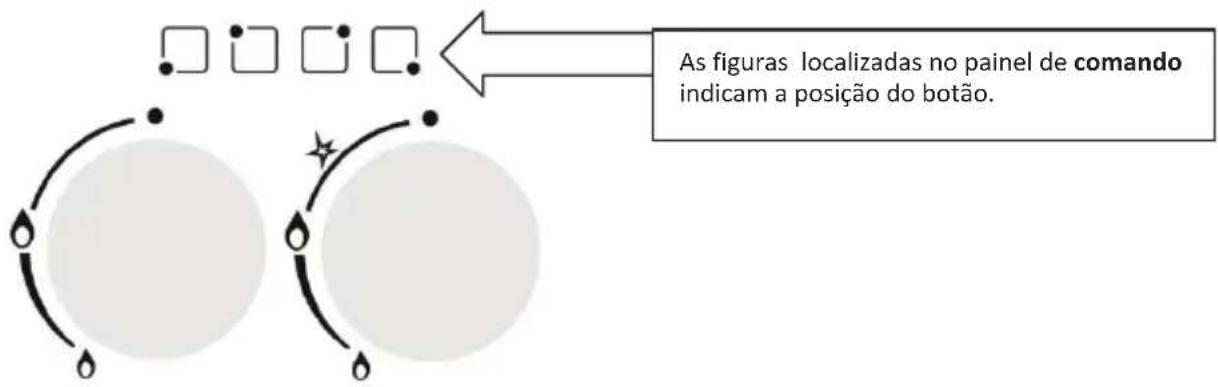

As figuras localizadas no painel de comando indicam a posição do botão.

1: Pressionar e girar o botão do fogão no direção contraria do sentido do relógio e colocar na posição de fogo alto.
2: Acender com ajuda de acendedor.
3: Ajustar o nível de fogo desejado.
4: Terminado o uso do fogão, apagar a boca e girar o botão na direção sentido do relógio ate a atingir a posição mais alto ou seja o inverso.

A tamanho da panela deve ser compatível com o tamanho da chama, o fogo do gás deve ser ajustado para não transbordar o fundo do recipiente. Colocar a panela acima das grades centralizada.

5) Manutenção e limpeza

Informações gerais

Se limpar em intervalos regulares, a vida útil do produto será prolongado e os problemas comuns serão raros.

As superfícies quentes podem provocar queimaduras!

Antes de limpar o produto, esperar para esfriar.

• O produto deve ser cuidadosamente limpado após cada utilização. Desta maneira os restos dos alimentos podem ser limpados facilmente e no próximo utilização evitaremos a queima de resíduos de alimentos.
• Para limpar o produto não precisa de nenhum tipo de material de limpeza especial. Limpar o produto com detergente lava louça usando agua morna com um pano ou esponja e secar com um pano seco.
• Apos a limpeza assegurar que todos os líquidos e alimentos foram retirados.
• Não utilizar materiais de limpeza com cloro ou acido para limpar a superfície e puxador. Limpar com pano e sabão ou detergente líquido e não usar esponja metálica.

Algum tipo de detergente e material de limpeza pode estragar a superfície, não usar pó de

Não usar produto de limpeza com vaporizador.

Limpeza do Painel de Controle

Limpar o painel de controle e os botões com pano molhado e secar com pano seco.

O painel de controle pode se danificar! não retirar os botões de controle para limpar o painel de

controle.

PROCEDIMENTO EM CASO DE FALHA DE UM PRODUTO INFINITON

Caros clientes, para solicitar assistência técnica ou conserto do seu produto Infiniton, você tem nosso site, funcionando 24 horas por dia e 7 dias por semana:

Alternativamente, se desejarem, podem solicitar assistência técnica por e-mail:

• Linha Branca: rmablanca.infiniton.es
• Linha Marrom: rma.infiniton.es

Para agilizar todos os procedimentos, as seguintes informações devem ser sempre indicadas:

• Nomes e sobrenomes
• Telephone 1
• Telephone 2
• Endereço completo
• Código postal
• População
• Marca
• Modelo de produto
• Número de série
• Falha do produto

Se desejarem, podem solicitar assistência técnica através dos números 902 676 518 ou 958 087 169, disponíveis apenas para produtos da linha branca (exceto micro-ondas autônomo).
