MANUAL DE UTILIZADOR DME320ZE1 DE DIETRICH

Instruções de segurança importantes. Ler atentamente e conservar para futuras utilizações.

Instalação ....45

Conselhos 46

Apresentação 47

Painel de Comando 48

O visor & o selector .....49

Acertar a hora / Equivalência das potências microondas .....50

A programação microondas / Programação express .....51

Teclas memórias .....52

Programação encadeada .....53

Início diferido 54

Um pequeno problema! O que fazer? .....55

Manutenção / Limpeza .....56

Recomendações / Serviço Pós-Venda .....57

INSTALAÇÃO

Antes da ligação

• Verifique se o seu aparelho não sofreu qualquer avaria durante o transporte (porta ou junta deformada, etc...). Se constatar qualquer estrago, antes de qualquer utilização, contacte o seu revendedor.
• Verifique a tensão do sector. Em caso de sub-tensão PERMANENTE (200-210 volts), consulte o seu técnico electricista.

Instalação

• Este aparelho destina-se a ser colocado (ou encastrado consoante o caso) sobre uma superfície de trabalho, a pelo menos 85 cm do chão.
• Coloque o aparelho sobre uma superfície plana e horizontal, longe de qualquer fonte de calor ou de vapor. Para assegurar a boa estabilidade do aparelho, o pé anterior esquerdo é regulável (5 posições). Rode-o para elevar ou baixar o microondas.
• Assegure-se da livre circulação do ar por cima e em torno do forno.

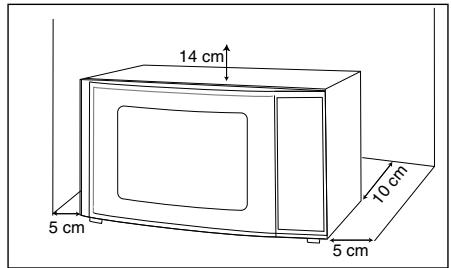

Para os aparelhos colocados sobre uma superfície de trabalho, escolha um local que deixe um espaço livre mínimo de :

• 5 cm entre as faces laterais do aparelho e as paredes
• 14 cm por cima do seu aparelho
• 10 cm para a face traseira.

14 cm 10 cm 5 cm 5 cm

• Tome cuidado de maneira a não obstruir os orifícios de ventilação situados na parte inferior e nas traseiras do forno.
• Alguns aparelhos são encastráveis : para obter o kit de encastramento correspondente, consulte o seu revendedor.
• Tome cuidado de maneira a que a ficha da tomada eléctrica fique acessível após a instalação.
• Não utilize imediatamente o seu aparelho (aguarde cerca de 1-2 horas) depois de o ter transferido de um local frio para um local quente, porque a conden sação pode provocar problemas de funcionamento.

Ligação eléctrica

• A sua instalação deve estar equipada com uma protecção térmica de 16 Amperes.
• Utilize obrigatoriamente uma tomada eléctrica incluindo um borne de ligação à terra e ligado em conformidade com as normas de segurança vigentes.
• Preveja na sua instalação eléctrica um dispositivo acessível ao utilizador e que permita separar o aparelho do sector e cuja abertura de contacto seja de pelo menos 3 mm a nível de todos os pólos.
• Se este fio eléctrico estiver estragado, só deve ser substituído pelo seu Serviço Pós-Vendas visto serem necessárias ferramentas especiais.

CONSELHOS

• O seu aparelho destina-se exclusivamente ao uso doméstico para cozer, aquecer ou descongelar alimentos. O fabricante fica isento de toda responsabilidade em caso de utilização não conforme.
• Verificar se os utensílios são compatíveis com o forno microondas.
• Para não deteriorar o seu aparelho, não o deixe funcionar vazio ou sem o tabuleiro.
• Não introduza nada nos orifícios da fechadura situada na face dianteira, pois poderia originar avarias no forno que exigem reparação.
• Durante o aquecimento dos alimentos em recipientes de plástico ou em papel, vigiar o forno, há perigo de um eventual incêndio.
• É não aconselhável usar recipientes metálicos, garfos, colheres e facas, bem como atilhos ou agrafos de metal, habituais em sacos de descongelação.
• O conteúdo dos biberões e dos boiões de alimentos para bebés deve ser mexido ou agitado e a temperatura deverá ser verificada antes de consumir os alimentos, a fim de evitar queimaduras.
• CUIDADO: Não deixe crianças utilizarem o aparelho sem vigilância, excepto se estas foram previamente instruídas sobre a forma de utilizar o forno de maneira segura, e se elas compreenderam os perigos advindos duma utilização incorrecta.
• CUIDADO: Os líquidos ou qualquer outro alimento não devem ser aquecidos em recipientes herméticos porque corre o perigo de eles explodirem.
• Recomenda-se que não aqueça os ovos na casca e os ovos cozidos inteiros num microondas porque eles correm o perigo de rebentar, mesmo em final de cozedura.
• O aquecimento de bebidas com o microondas pode provocar um transbordamento brusco e diferido de líquido em ebulição, por estes motivos devem ser tomadas medidas de segurança quando se manipula o recipiente.
• Em caso de quantidades pequenas (uma salsicha, um croissant, etc.) ponha um copo com água ao lado do alimento.
• Quando ficam demasiado tempo no forno, os alimentos podem secar e carbonizar. Para evitar tais incidentes, nunca utilize os mesmos tempos preconizados para a cozedura em forno tradicional.
• Se aparecer fumo, parar ou desligar o forno e conservar a porta fechada para abafar as eventuais chamas.

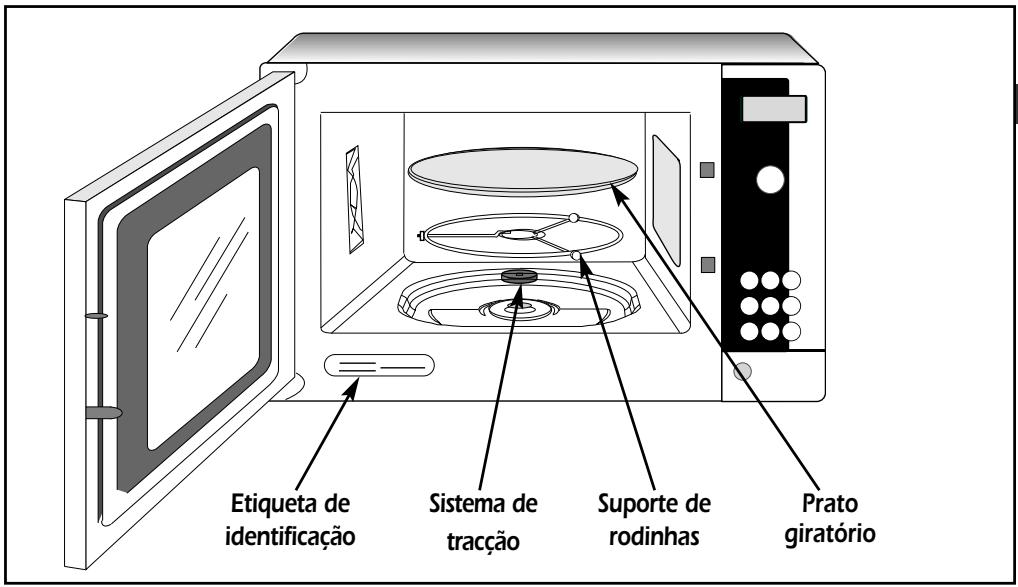

APRESENTAÇÃO

Etiqueta de identificação Sistema de tracção Suporte de rodinhas Prato giratório

P

■ O PRATO GIRATÓRIO :

Permite uma cozedura homogénea do alimento sem manipulação.

• Ele pode ser utilizado como prato de cozedura.
• Ele é guiado na sua rotação pelo sistema de tracção e o suporte de rodinhas.
• Ele gira indiferentemente nos 2 sentidos.
• Se ele não girar, verifique se todos os elementos estão bem posicionados.

- O prato em posição paragem :

Permite a utilização de grandes pratos sobre toda a superfície do forno. Neste caso, é necessário girar o recipiente ou misturar o seu conteúdo quando o programa estiver a meio.

■ O SUPORTE DE RODINHAS :

- Não tente fazer girar manualmente o suporte de rodinhas, poder correr o perigo de deteriorar o sistema de tracção. Em caso de rotação incorrecta, assegure-se da ausência de corpos estranhos sob o prato.

PAINEL DE COMANDO

A O visor :

Facilita-lhe a programação exibindo:

a função, o tempo, a temperatura de cozedura ou a hora

B O selector :

permite programar a duração, a hora de fim de um programa ou o relógio.

C A tecla descongelação \* :

permite descongelar qualquer produto ultracongelado.

D A tecla microondas :

Permite seleccionar a potência microondas desejada.

E A tecla START :

Permite iniciar qualquer programa.

F As teclas Memória M :

permite aceder rapidamente a três operações pré-programadas.

G A tecla Anulação C/STOP :

Permite interromper (Stop) ou apagar (Anulação) um programa em curso. Uma pressão para Stop, duas pressões para Anulação.

H A tecla relógio 🕒 :

permite acertar o relógio ou programar um início diferido.

I A tecla paragem prato ∅ :

Permite a paragem do prato giratório.

Permite abrir o aparelho ou parar um programa em curso.

M1 M2 M3 A W + - B C D E START M1 M2 M3 F C/STOP G H I J

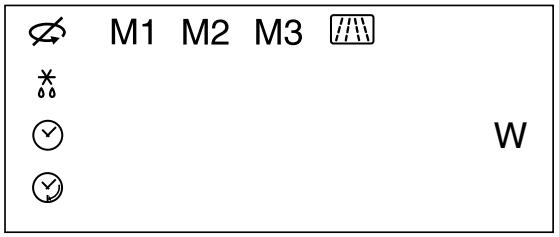

O VISOR & O SELECTOR

M1 M2 M3 W

O visor e o selector guiam-no para seleccionar:

prato giratório :

PARAGEM PRATO

programações memorizadas:

M1

M2

M3

funções :

Potências microondas

DESCONGELAÇÃO

W

COZEDURA MUITO SUAVE / COZEDURA SUAVE / COZEDURA LENTA / AQUECIMENTO / COZEDURA FORTE

o tempo de programação, o relógio ou início diferido

12:00

ACERTAR A HORA

Após ligação do seu aparelho ou um corte de corrente, o relógio ☑ aparece no visor e 00:00 acende por intermitência, convidando-o a acertar a hora.

Para acertar o relógio:

• Prima durante 5 segundos a tecla relógio 🕒.
• Programe o relógio rodando o selector (ex. 12:00).
• Valide através duma simples pressão na tecla relógio Ⓨ. O seu relógio está acertado.

00:00

12:00

POTÊNCIA - WATT		UTILIZAÇÃO
	DESCONGELAÇÃO 150	Para descongelar carne, peixe e frutos, pão ou alimentos delicados.
	COZEDURA MUITO SUAVE 250	Para terminar cozeduras delicadas ou para cozer lentamente.
	COZEDURA SUAVE 350	Para terminar a cozedura de pratos começados em "COZEDURA FORTE" que correm o perigo de cozer em demasia na superfície, tais como assados de vitela, de porco...
	COZEDURA LENTA 500	Para cozer os peixes e as aves. Para terminar as pre-parações começadas em COZEDURA FORTE, como feijões, lentilhas, produtos lácteos.
	AQUECIMENTO 700	Para aquecer todos os seus pratos cozinhados, frescos ou congelado. Para colocar à temperatura desejada os pratos preparados e os legumes ultracongelados.
	COZEDURA FORTE 1000	Para cozer legumes e sopas. Para aquecer todos os líquidos.
POTÊNCIA RESTITUÍDA DO MICROONDAS :1000 W

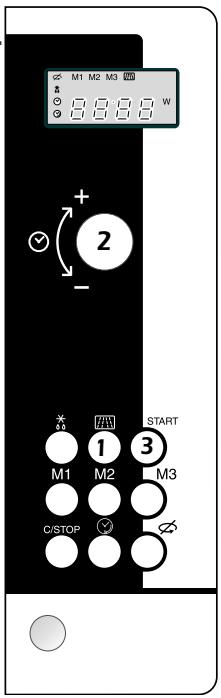

A PROGRAMAÇÃO MICROONDAS

O seu aparelho está agora ligado e acertado.

Abra a porta. Coloque o alimento no aparelho, feche a porta. Se a porta não estiver bem fechada, o aparelho não funciona.

Se estimar que o prato não pode girar, utilize a tecla PARAGEM PRATO ≈ antes ou em curso de programa.

Tem à sua disposição 6 potências microondas:

(150 [descongelação] - 250 - 350 - 500 - 700 - 1000 W).

Exemplo : Para programar uma COZEDURA FORTE (1000 W).

① Seleccione 1000W com o selector microondas

visualiza-se.

② Programe o tempo, ex 5 minutos com o selector :

visualiza-se.

③ Prima START.

O programa inicia, o prato gira, a iluminação interior acende-se. Uma tripla emissão sonora indica o fim do programa. Este sinal é repetido todos os minutos durante dez minutos até abertura da porta.

Para descongelar : proceder da mesma maneira, premindo a tecla descongelação a fim de seleccionar a potência microondas 150W.

Em caso de erro de programação, prima duas vezes a tecla C/STOP.

M1 M2 M3 0 0:0 W + - 2 START 1 3 M1 M2 M3 C/STOP

PROGRAMAÇÃO EXPRESS

① Programe o tempo, ex. 3 minutos com o selector:

visualiza-se.

② Prima START.

Um programador COZEDURA FORTE inicia automaticamente:

O prato gira, a iluminação interior acende-se.

TECLAS MEMÓRIAS M1-M2-M3

A função Memória permite-lhe registar 3 programas correntes, aos quais poderá em seguida aceder mediante uma simples pressão sobre M1 / M2 / M3. Todos os programas podem ser colocados em memória.

Exemplo: Utilizar as teclas Memória para pré-programar o aquecimento de um prato.

Programar como para um início imediato:

① Prima a tecla microondas a fim de escolher COZEDURA FORTE:

visualiza-se.

② Programe o tempo, ex. 2 minutos com o selector:

visualiza-se.

③ Em vez de premir START, prima a tecla MEMÓRIA M1; uma emissão sonora confirma o registo do seu programa personalizado.

visualiza-se.

M1 M2 M3 0 0 0 0 W + - 2 * M1 M2 START 1 M3 3 C/STOP

Proceder da mesma maneira utilizando as teclas Memórias M2 & M3 a fim de registar 2 programas suplementares.

Para lançar um programa memorizado: prima a tecla memória associada; as informações pré-programadas visualizam-se.

Prima START, o programa inicia.

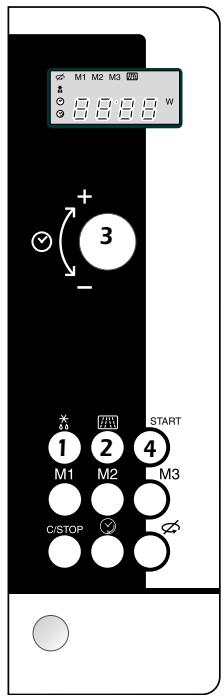

PROGRAMAÇÃO ENCADEADA

Pode encadear 2 programas, combinando a função descongelação e microondas.

P

Exemplo: Utilização da programação encadeada para lançar uma descongelação de 10 minutos seguida por uma programação microondas (cozedura lenta).

① Proceder como para programar uma descongelação simples:

• prima a tecla descongelação
• programe o tempo (ex.: 10 min).

visualiza-se.

② Em vez de premir START, programe a função seguinte:

- prima a tecla para programar microondas, ex. COZEDURA LENTA

visualiza-se.

③ Programe adicionando o tempo (ex. 20 minutos) ao tempo de descongelação.

visualiza-se.

④ Prima START.

visualiza-se.

M1 M2 M3 0:0:00 W + - 3 * 1 2 4 M1 M2 M3 C/STOP Ø

A programação microondas iniciará automaticamente no fim da descongelação.

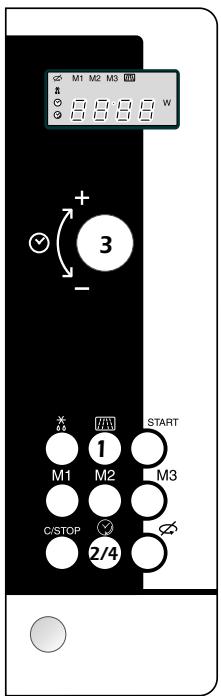

INÍCIO DIFERIDO

Verificar se a hora do relógio é exacta antes de começar a programação. Exemplo : 16:00

① Programe como para um início imediato: seleccione a função e o tempo (ex.: microondas COZEDURA FORTE, 10 minutos).

visualiza-se.

② Em vez de premir START, prima a tecla relógio Ⓨ. O tempo de programação (10 min) é adicionado automaticamente a hora (16:00) e acende por intermitência no visor, assim como o relógio e a função seleccionada.

visualiza-se.

③ Programe O FIM da cozedura, por exemplo: você quer que o prato esteja pronto às 20 :00.

visualiza-se.

20:00 acende por intermitência.

M1 M2 M3 0:0:0 W + - 3 * 1 M1 M2 M3 C/STOP 2/4 START

④ Prima de novo a tecla relógio. O relógio e a hora de fim de cozedura pré-programada visualizam-se.

Você pode programar um início diferido com todas as funções à sua disposição salvo a descongelação: você pode igualmente programar o início diferido de uma programação encadeada.
➢ O tempo de programação mínimo para um início diferido é um minuto.

UM PEQUENO PROBLEMA! O QUE FAZER?

Problemas

A contagem decrescente do tempo é realizada mas o aparelho não funciona (o prato giratório não gira, a luz não se acende e o alimento não é aquecido)
▼ O forno emite ruídos
▼ Você constata vapor nos vidros
▼ O prato não gira correctamente
▼ O aparelho produz faíscas

Conselhos

▲ Premir as teclas PARAGEM PRATO ∅ e DESCONGELAÇÃO ✱ durante 5 segundos.
Ajustar o pé regulável. Limpar as rodinhas e a zona de rolamento sob o prato giratório.
▲ Limpar a água de condensação com um pano, a fim de evitar qualquer corrosão.
▲ Limpar as rodinhas e a zona de rolamento sob o prato giratório.
Verificar se o sistema de tracção e o suporte de rodinhas estão bem posicionados. Limpar bem o aparelho: retirar gorduras, partículas de cozedura... Afastar qualquer elemento metálico das paredes do forno. Nunca utilizar elementos metálicos com o prato amovível.

P

MANUTENÇÃO & LIMPEZA

- ADVERTÊNCIA: Recomenda-se que limpe o aparelho regularmente e que retire qualquer depósito alimentar no interior e no exterior do aparelho. Utilizar uma esponja húmida e água com sabão. Se a limpeza do aparelho não for correcta, a sua superfície degrada-se e afecta de maneira inexorável a duração de vida do aparelho, criando assim uma situação de perigo. Se a porta ou a junta de porta estiver estragada, o forno não deve ser utilizado antes de ele ter sido reparado por um técnico competente.

- Nunca limpar o aparelho com um produto de limpeza a vapor.

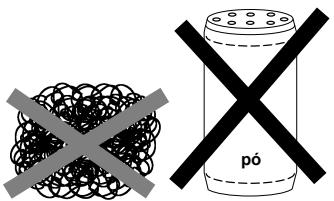

- É desaconselhada a utilização de produtos abrasivos, de álcool ou de diluente.

pó

- Em caso de cheiros desagradáveis ou de forno sujo, faça ferver água adicionada de sumo de limão ou de vinagre numa chávena durante 2 minutos e limpe as paredes com um pouco de detergente para a loiça.

- O prato pode ser retirado para facilitar a limpeza. Para tal, segure nele pegando-lhe nas zonas de acesso previstas para este efeito. Se retirar o sistema de tracção, evite que a água penetre nos orifícios do eixo do motor.

Não se esqueça de voltar a colocar o sistema de tracção, o suporte de rodinhas e o prato giratório.

RECOMENDAÇÕES

EM CURSO DE PROGRAMAÇÃO:

• Pode parar ou colocar em funcionamento o prato giratório durante a programação premindo a tecla PARAGEM PRATO ✉.
• Para modificar um programa, prima duas vezes a tecla C/STOP e recomeçar a programação.
• Se você abre a porte antes do final do programa, volte a fechar a porta e prima a tecla START para voltar a colocar o aparelho em funcionamento.
• Em função Descongelação (150W), virar o alimento a meio do programa para um melhor resultado. Voltar a fechar a porta e premir a tecla START para iniciar de novo a descongelação.
• Se retirar o alimento antes do fim da programação, anule os dados que ficam visualizados premindo duas vezes a tecla C/STOP.

SERVIÇO POS-VENDA

- Se o aparelho sofrer uma avaria qualquer :

- Verificar se a porta não está deformada.

- Se o aparelho não funcionar, antes de chamar o reparador :

• Verificar o fio eléctrico.
• Verificar se a porta foi fechada correctamente.
• Verificar a sua programação.

ATENÇÃO: nunca tente fazer qualquer reparação.

ADVERTÊNCIA: É perigoso para uma pessoa que não é especialista efectuar qualquer operação de manutenção ou de reparação que implique a retirada do tampo que protege contra a exposição à energia dos microondas.

Qualquer intervenção no seu aparelho deve ser efectuada por um profissional especializado depositário da marca.
