MANUAL DE UTILIZADOR DKP837W DE DIETRICH

MANUAL DE INSTALAÇÃO E DE UTILIZAÇÃO

Manuel de instalação e de utilização do Frigorífico-Congelador 57

4. ENGLISH

1 Segurança e ambiente

• Conselhos de segurança 59
• Respeito do ambiente e poupança de energia 60
  • PROTECCIÓN antibacterias 60

2 PROTECÇÃO anti bactérias

- NO FROST: descrição e funcionamento 62

3 Como efectuar a primeira instalação

• Substituição do sentido de abertura das portas 63
• Instalação do seu aparelho 65
  • Ligação eléctrica 65

• Arranque e regulação do aparelho 66
• Preparação dos alimentos a introduzir no frigorífico 72

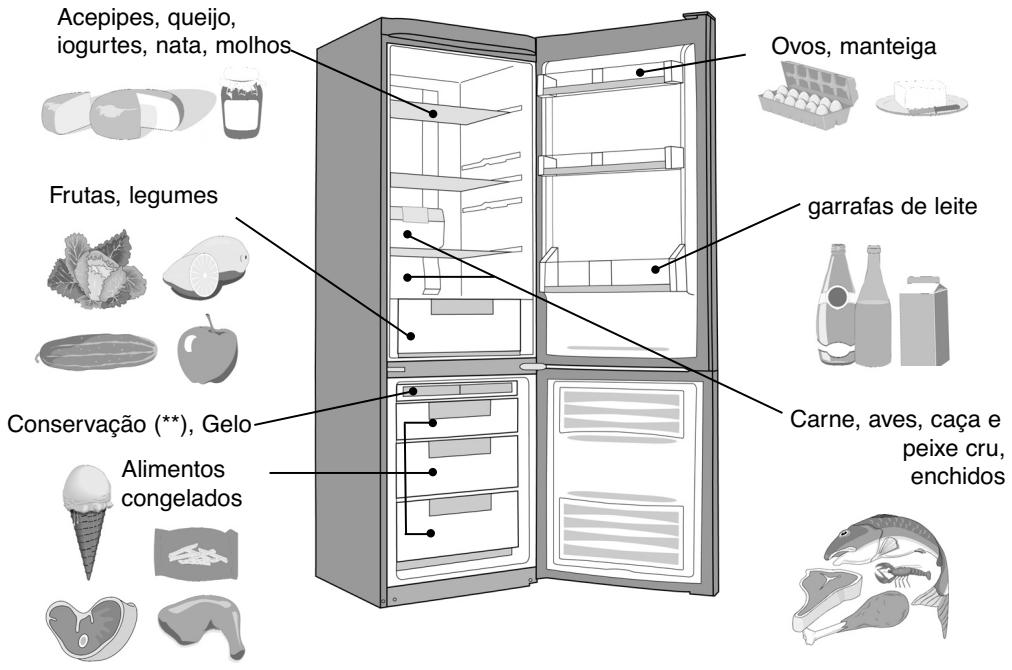

• Colocação dos alimentos no frigorífico 72

5 Como utilizar o congelador

• Produtos congelados 74
• Preparação dos alimentos para congelar 74
• Colocação dos alimentos no congelador 75
• Congelação rápida 75
• Descongelação dos alimentos 75
• Descongelação automática do congelador 75

6 Manutenção do aparelho

• Limpeza do frigorífico 76
• Substituição da lâmpada 77

7 Ruídos e pequenas avarias

• Ruídos de funcionamento considerados normais 78
• Pequenas avarias 78

8 Solução dos problemas

• Solução dos problemas 79

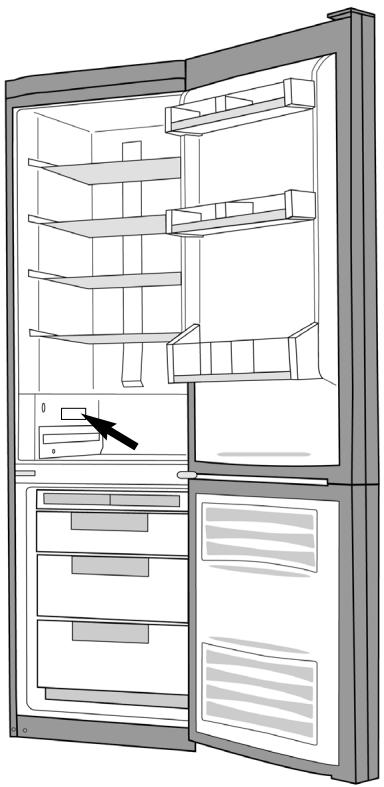

• Chamada ao serviço de assistência técnica 80
• Especificações 80
• Serviço pós-venda 81

Esta guia de instalação e utilização do frigorífico-congelador é válida para vários modelos. Podem-se produzir ligeiras diferenças entre o seu electrodoméstico e a descrição apresentada.

Nas instruções encontrará a seguinte simbologia:

⚠️ Respeitar obrigatoriamente as instruções de segurança.
⚠️ Perigo de inflamação de um gás.
Perigo eléctrico.
i Conselhos e informação importantes.

De Dietrich

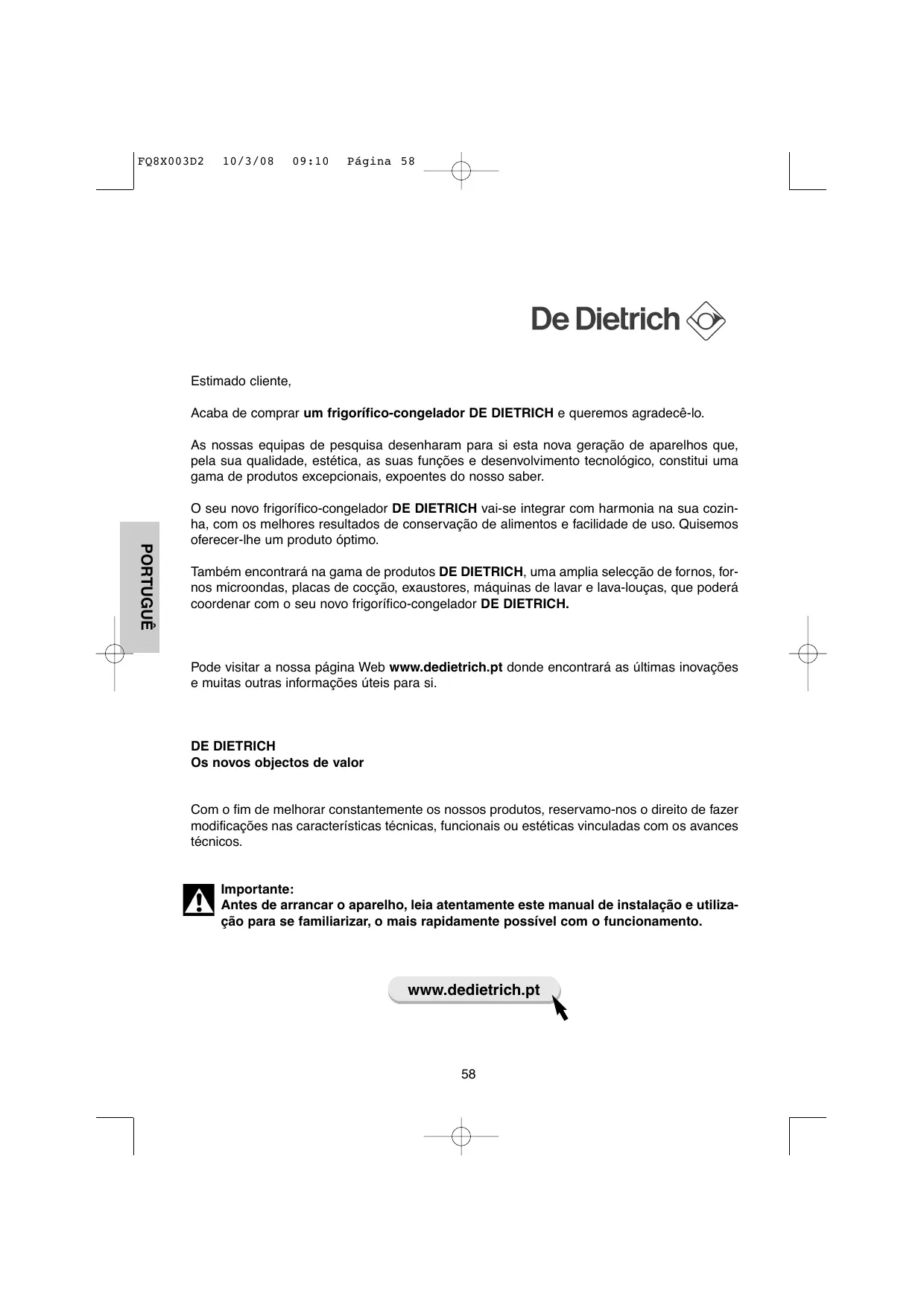

Estimado cliente,

Acaba de comprar um frigorífico-congelador DE DIETRICH e queremos agradecê-lo.

As nossas equipas de pesquisa desenharam para si esta nova geração de aparelhos que, pela sua qualidade, estética, as suas funções e desenvolvimento tecnológico, constitui uma gama de produtos excepcionais, expoentes do nosso saber.

O seu novo frigorífico-congelador DE DIETRICH vai-se integrar com harmonia na sua cozinha, com os melhores resultados de conservação de alimentos e facilidade de uso. Quisemos oferecer-lhe um produto óptimo.

Também encontrará na gama de produtos DE DIETRICH, uma amplia selecção de fornos, fornos microondas, placas de cocção, exaustores, máquinas de lavar e lava-louças, que poderá coordenar com o seu novo frigorífico-congelador DE DIETRICH.

Pode visitar a nossa página Web www.dedietrich.pt donde encontrará as últimas inovações e muitas outras informações úteis para si.

DE DIETRICH

Os novos objectos de valor

Com o fim de melhorar constantemente os nossos produtos, reservamo-nos o direito de fazer modificações nas características técnicas, funcionais ou estéticas vinculadas com os avances técnicos.

Importante:

Antes de arrancar o aparelho, leia atentamente este manual de instalação e utilização para se familiarizar, o mais rapidamente possível com o funcionamento.

www.dedietrich.pt

Conselhos de segurança

Este aparelho, está destinado a um uso exclusivamente doméstico e foi concebido para conservar e congelar alimentos.

⚠️ Respeite imperativamente os conselhos seguintes. Não aceitaremos nenhuma responsabilidade nem garantia se não se respeitarem estas recomendações, já que de outro modo podem ocorrer danos materiais ou pessoais.

O seu aparelho deve de ser instalado, fixado se for necessário, e ser utilizado conforme às instruções deste manual de instalação e de uso, para evitar qualquer dano e perigos devidos a uma instalação incorrecta.

Se o aparelho foi transportado em posição horizontal, coloque-o verticalmente e espere duas horas antes de o ligar. Uma pequena quantidade de óleo pode-se ter deslocado no circuito de refrigeração e deve deixar o tempo suficiente para que volte ao compressor antes de ligar o aparelho, senão pode deteriorá-lo.

Se o seu aparelho estiver dotado de rodas, lembre-se que elas só servem para facilitar pequenos movimentos. Não o desloque num trajecto comprido.

Efectue a primeira limpeza (ver capítulo "Instalação do aparelho") antes de ligar o aparelho à rede eléctrica.

Antes de qualquer operação de manutenção, desligue o aparelho. Não puxe o fio de alimentação senão directamente a tomada.

Não ponha nunca recipientes que contenham líquidos no congelador excepto se estiverem a 2/3 da sua capacidade máxima: a congelação dilata os líquidos e o recipiente pode explodir.

Não utilize aparelhos eléctricos no interior dos compartimentos destinados à conservação dos alimentos congelados, salvo recomendação contrária do fabricante. Não deixe as crianças brincarem com o aparelho, afaste os animais domésticos. Os aparelhos velhos devem de ser inutilizados.

Desligue e corte o fio de alimentação a rás do aparelho. Procure inutilizar o fecho da porta ou desmonte a porta para evitar por exemplo, que fique fechado dentro do frigorífico uma criança ou um animal.

Em caso de incidentes que não se possam resolver com estes conselhos (ver capítulo "Ruídos, incómodos ou avarias pequenas"), chame unicamente os centros de serviço pós venda autorizados ou um profissional qualificado.

O circuito de refrigeração do aparelho contém isobutano como refrigerante (R600a), um gás natural não contaminante mas inflamável.

Durante o transporte e a instalação do aparelho, verifique que nenhum componente do circuito de refrigeração está danificado. Em caso de dano, mantenha o aparelho afastado de chamas e de qualquer fonte de calor e ventile a habitação onde está o aparelho.

Ambiente e poupança de energia

Para limitar o consumo eléctrico do aparelho:

• Deve ser instalado num lugar apropriado (ver capítulo "Instalação do aparelho").
• Mantenha as portas abertas o menor tempo possível. Não introduza alimentos quentes no frigorífico ou no congelador, em particular sopas ou preparações que liberem uma grande quantidade de vapor.
• Controle periodicamente as juntas das portas e verifique que se fecham sempre de um modo eficaz. Se não for o caso, dirija-se ao seu serviço pós venda.
• Para conseguir um consumo mínimo de energia, desactive a função ICS como indicado na página 71.

Em conformidade com as disposições legislativas mais recentes em matéria de protecção e de respeito do ambiente, o aparelho não contém C.F.C., senão um gás refrigerante chamado R600a. O tipo exacto de gás refrigerante utilizado no aparelho aparece claramente indicado na placa de características que se encontra no interior do seu frigorífico, na parte inferior do lateral.

O R600a é um gás não contaminante que não é nocivo para a camada do ozono e cuja contribuição ao efeito estufa é quase nula.

PROTECÇÃO DO MEIO AMBIENTE

Os materiais utilizados para a embalagem deste aparelho são recicláveis. Participe na sua reciclagem, contribuindo deste modo a conservar o meio ambiente, tirando-os nos contendores municipais previstos para estes materiais. O aparelho também contém materiais recicláveis que levam um logótipo indicando que os aparelhos que se tiram não devem ser misturados com outros resíduos. Actuando desta maneira, a

reciclagem dos aparelhos que organiza o seu fabricante será efectuada nas melhores condições possíveis e conforme à directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Consulte a sua câmara municipal ou o seu vendedor para saber onde se encontram os pontos de retirada de aparelhos velhos, mais próximos do seu domicílio.

Agradecemos a sua colaboração para a protecção do meio ambiente.

PROTECÇÃO ANTI BACTÉRIAS

Trata-se de um revestimento específico sobre as paredes interiores do seu frigorífico composto de iões de prata que impedem às bactérias desenvolverem-se.

O revestimento anti bactérias não necessita nenhum tratamento particular e fica activo durante toda a vida do aparelho.

No entanto, deve limpar o aparelho regularmente. Ver capítulo "limpeza do aparelho".

Anti bacteria

BIOCARE

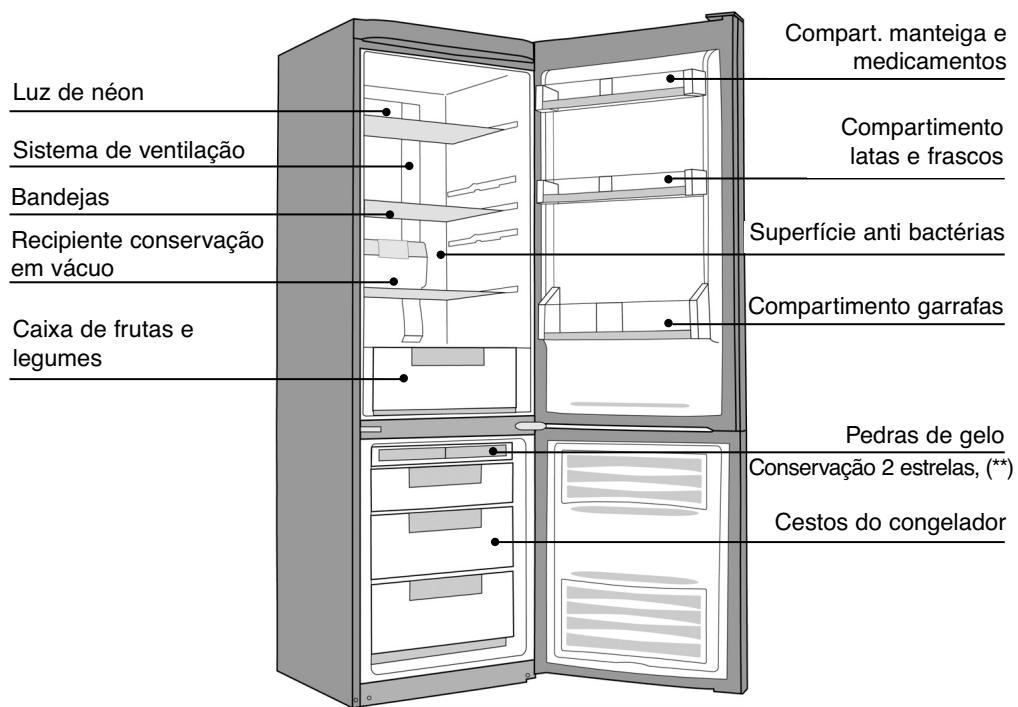

Descrição do aparelho

Luz de néon Sistema de ventilação Bandejas Recipiente conservação em vácuo Caixa de frutas e legumes Compart. manteiga e medicamentos Compartimento latas e frascos Superfície anti bactérias Compartimento garrafas Pedras de gelo Conservação 2 estrelas, (**) Cestos do congelador

Este manual de instalação e seu frigorífico-congelador é vários modelos. No entanto, pode havem diferenças de detalhe equipamentos, entre o seu a descrições apresentadas. Condensador Bandeja de evaporação Compressor

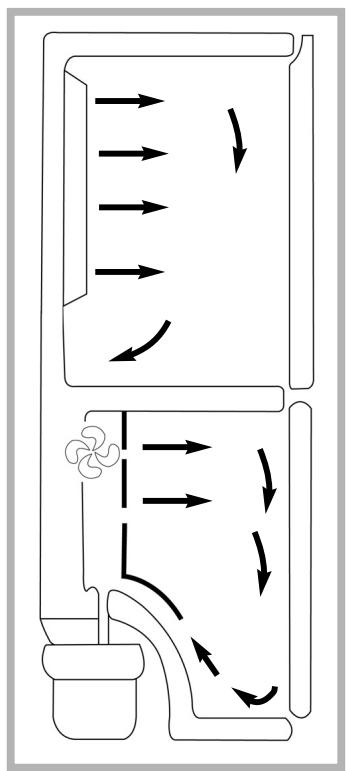

NO FROST: Descrição e funcionamento

Aparelho desenhado e construído para evitar que se acumule o gelo no interior.

Dotado de um dispositivo que elimina automaticamente o gelo e a água que se depositam na bandeja de evaporação donde se evapora.

Não precisa de fazer nenhuma operação para tirar o gelo.

Modificação do sentido de abertura das portas

FERRAMENTAS NECESSÁRIAS:

- Chave de parafusos com ponta de estrela e outro com ponta plana.

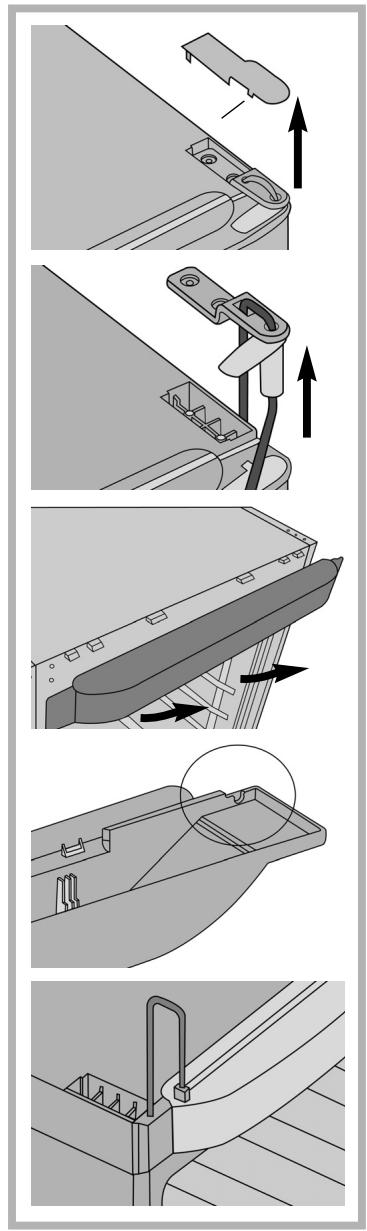

OPERAÇÕES QUE DEVE REALIZAR:

1. Desconecte o frigorífico da rede eléctrica e tire tudo o que está na contra porta.
2. Retire a coberta da charneira superior.
3. Solte os parafusos da charneira superior
4. Levante a charneira e a cápsula de giro com uma chave de parafusos de ponta plana.
5. Desconecte a ligação carregando no rebordo do conector com uma chave de parafusos de ponta plana.
6. Retire a porta do frigorífico levantando-a para cima.
7. Desmonte o porta-comandos do armário com a chave de parafusos de ponta plana fazendo alavanca nas marcas destinadas para isso.
8. Faça um entalhe com uma ferramenta cortante para a passagem do fio no lado contrário, na zona indicada do porta-comandos.
9. Monte outra vez o porta-comandos passando o fio pelo entalhe.

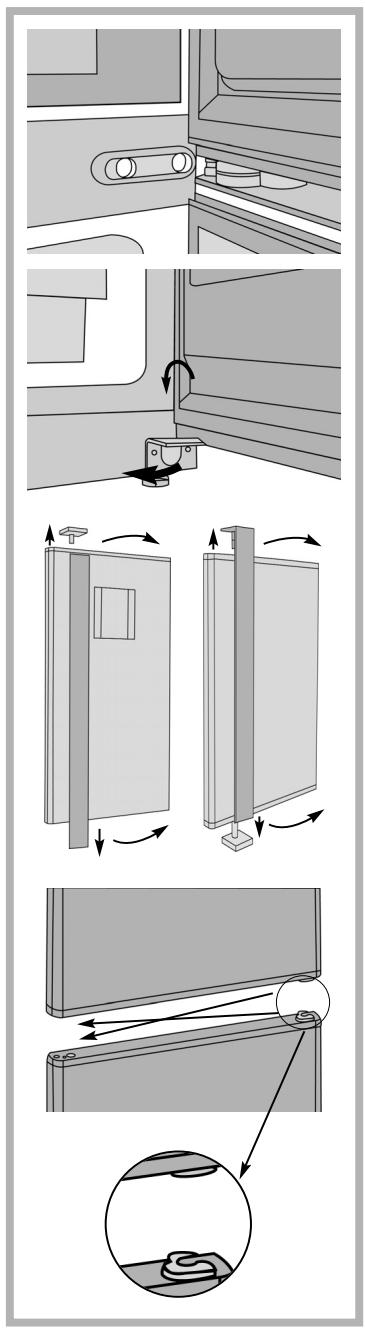

Modificação do sentido de abertura das portas

1. Tire a coberta dos parafusos da charneira central, e solte os parafusos que a sujeitam.
2. Quando se soltarem os parafusos, desloque a porta do congelador para cima para ficar livre.
3. Retire a charneira inferior do seu lugar.
4. Mude a posição do eixo na charneira inferior e coloque-a no lado oposto.
5. Mude os punhos laterais para a posição oposta soltando previamente a tampa superior no caso do tirador superior e a tampa inferior na porta inferior.
6. Inverta a posição dos auto fechos no lado oposto da porta, passando o do congelador para o frigorífico.
7. Coloque a porta do congelador e aparafuse a charneira central.
8. Coloque a porta do frigorífico.
9. Introduza o fio pela charneira superior e a cápsula de giro e ligue-o ao conector da porta.
10. Aparafuse a charneira superior e ponha a coberta da mesma.

Instalação do aparelho

Com uma instalação correcta do aparelho respeitando as prescrições deste "manual de instalação e de uso" poderá conservar os seus alimentos em boas condições e com um consumo de energia optimizado.

• Coloque o aparelho num lugar seco e ventilado.
• Evite colocá-lo numa varanda, já que o calor excessivo no verão e o frio no inverno poderiam impedir o funcionamento correcto do aparelho, e até danificá-lo.
• Não o instale ao lado de uma fonte de calor, como um forno ou um radiador, por exemplo.
• O aparelho foi concebido para um funcionamento óptimo a uma certa temperatura ambiente. Quer dizer que foi concebido para uma "classe climática" particular. Esta classe climática aparece claramente na placa de características situada no interior do seu frigorífico, na parte inferior do lateral esquerdo. Fora destas temperaturas, o rendimento do aparelho pode diminuir.

Classe climática	Temperatura ambiente
SN	de +10 °C a +32 °C
SN/ST	de +10 °C a +38 °C
N	de +16 °C a +32 °C
ST	de +16 °C a +38 °C
T	de +16 °C a +43 °C

• Mantenha uma distância mínima entre o frigorífico e os outros móveis, para permitir uma circulação de ar por todos os lados.

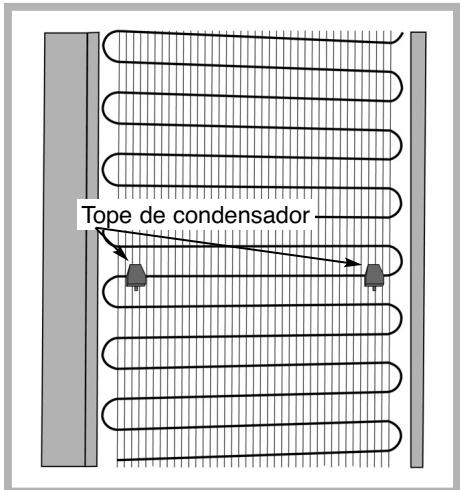

• Coloque o aparelho a uma distância adequada da parede. Os topes que estão colocados garantem uma distância mínima.

Tope de condensador

Uma vez instalado o aparelho, regule as patas, para que esteja ligeiramente inclinado para atrás e facilitar assim o correcto fecho da porta.

Antes de colocar os alimentos, limpe o interior e o exterior do aparelho com bicarbonato de sódio dissolvido em água (1 colher de sopa de bicarbonato para 4 litros de água). Não utilize álcool, nem pós abrasivos, nem detergentes, já que estes produtos podem estragar as superfícies. Ver capítulo " Limpeza do aparelho ".

Ligação eléctrica

• Características da tomada: 220-240 V com tomada de terra.
• Não utilize adaptadores nem extensões.
• Evite que o fio esteja em contacto com o compressor.
• Evite que o fio fique entalado por baixo do frigorífico.

Funcionamento e uso do frigorífico

Como regular a temperatura

• Em condições normais, recomenda-se seleccionar uma temperatura aproximativa de 4°C no frigorífico e aproximadamente de -20°C no congelador.
• Para a regulação da temperatura utilize o painel de controlo; os valores numéricos estão indicados em °C.

ADVERTÊNCIA: a temperatura do interior do frigorífico depende do seguinte:

• da temperatura ambiente.
• da situação do aparelho.
• da frequência de abertura das portas.

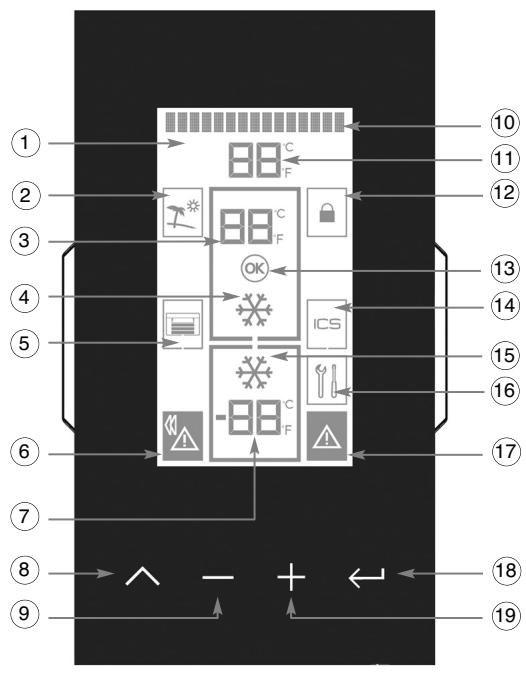

Painel de controlo:

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉶ ㉇ ㉍ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟C F C F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F

1 Ecrã LCD
2 Função férias
3 Seleção temperatura frigorífico
4 Super frigorífico activado
5 Funcionamento vazio
6 Aviso de corte eléctrico
7 Seleção da temperatura do congelador
8 Tecla "menu"
9 Tecla “-”
10 Linha de texto
11 Temperatura ambiente
12 Painel de controlo bloqueado
13 OK listeria
14 Função ICS
15 Super congelador activado
16 Aviso chamada ao S.A.T
17 Frio insuficiente no congelador
18 Tecla "ok"
19 Tecla “+”

Para arrancar e apagar o frigorífico

• Quando se liga o aparelho pela primeira vez à electricidade, aparece no ecrã o seguinte esquema.
• Normalmente o seu frigorífico vai começar a funcionar imediatamente quando o ligar à electricidade, com a temperatura seleccionada. No ecrã poderá ver o seguinte:
  (o ícone △ acende-se porque o congelador está quente).
• O acendimento e apagamento do aparelho está relacionado com o congelador, quer dizer, que apagando a câmara do congelador desliga-se todo o frigorífico e quando se acende, acende-se todo o aparelho. No entanto, a câmara do frigorífico é independente e pode-se parar com o modo férias quando se quiser.

20:30 VEM 11 MARS 05 20°C 5°C -21°C

- Siga os seguintes passos para acender ou apagar.

- Se quiser ligar o aparelho pulse a tecla ^ na linha de texto aparece “SELECÇÃO DE Ta” e deve estar a piscar o quadro inferior que faz referência à câmara congeladora.

Utilizando as teclas + ou -, visualiza-se a temperatura desejada; depois pulse a tecla← para seleccionar. Para conectar o frigorífico os passos a seguir são os mesmos, salvo que a câmara de referência é a superior.

- Para apagar o aparelho pulse a tecla ∧ ; na linha de texto aparece “SELECÇÃO DE T ^a ” e deve de estar a piscar a temperatura do congelador. Utilize as teclas - ou + até desaparecer a temperatura do congelador do ecrã, depois pulse a tecla ←.

- Depois de arrancar o frigorífico, será preciso configurá-lo.

- Para aceder ao menu de regulações e configuração, faça uma pulsação larga (aprox. 5 s.) na tecla ^ e igualmente para sair do menu.

- Uma vez dentro do menu, pulsando a tecla ^ passa-se de um parâmetro de regulação a outro. Os parâmetros que se podem ajustar são: IDIOMA, DATA, HORA, ACTIVAÇÃO AVISO DE CORTE DE ELECTRICIDADE.

Para arrancar e apagar o frigorífico

Significação dos símbolos e funções que podem aparecer no ecrã

REGULAÇÕES E CONFIGURAÇÃO GERAL DO FRIGORÍFICO

	Regulação do idiomaPara mudar o idioma, pulse a tecla ← quando na linha de texto aparecer “IDIOMA”.Escolha o idioma que quiser seleccionar utilizando as teclas + ou -.Pulse a tecla ← para validar o idioma seleccionado.
01/01/05 10:01	Regulação da dataPara mudar a data pulse a tecla ← quando na linha de texto aparecer “DATA”.Primeiro regule o DIA com as teclas - ou +, e pulse a tecla←Depois, regule o MÊS com as teclas - ou + e pulse a tecla←Por último, regule o ANO com as teclas - ou + e pulse a tecla←Tenha em conta que para certos idiomas a ordem para ajustar o dia, o mês e o ano é diferente.
20:35	Regulação da horaPara mudar a hora, pulse a tecla ← quando na linha de texto aparecer “HORA”.Primeiro regule as HORAS com as teclas - ou +, e pulse a tecla←Depois, regule os MINUTOS com as teclas - ou +, e pulse a tecla ←
	Aviso de corte de electricidadeActivando esta função, o aparelho avisa quando os alimentos congelados estão descongelado devido a um corte de electricidade, independentemente de se voltaram a congelar-se ou não.Para o activar pulse a tecla ← quando na linha de texto aparecer “ACTIVAR AVISO DE CORTE”Se quiser desactivar estas mensagens de aviso, pulse a tecla ← quando na linha de texto aparecer “DESACTIVAR AVISO DE CORTE”O ícone pisca para dar aviso e na linha de texto aparece “CORTE DE FORNECIMENTO ELÉCTRICO”. Para anular o aviso, pulse a tecla ∧ e na linha de texto aparece “ANULAR AVISO DE CORTE”, depois pulse a tecla ← .

FUNÇÕES DE REGULAÇÃO HABITUAIS

Para variar qualquer parâmetro de funcionamento do aparelho, siga as seguintes instruções.

Selecção da temperatura do frigorífico

• Pulsar a tecla
• Na linha de texto deve aparecer “SELECÇÃO DE T ^a ” e deve estar a piscar a temperatura do frigorífico ou por defeito o quadro da câmara.
• Utilizando as teclas - ou +, mudar a temperatura e depois pulsar a tecla← para seleccionar.

1°C 2°C 3°C 4°C 5°C 6°C 7°C 8°C 9°C

Para arrancar e apagar o frigorífico

Significação dos símbolos e funções que podem aparecer no ecrã

FUNÇÕES DE REGULAÇÃO HABITUAIS

Selecção da temperatura do congelador

• Pulsar a tecla ^. Na linha de texto deve aparecer “SELECÇÃO DE Tª” e deve estar a piscar a temperatura do frigorífico ou por defeito o quadro da câmara.
• Utilizando as teclas - ou +, mudar a temperatura e depois pulsar a tecla ← para seleccionar. Quando se apagar o congelador, também se apaga o frigorífico.

OFF -17°C -18°C -19°C -20°C -21°C -22°C -23°C -24°C OFF

• Se desejar activá-lo, pulse a tecla ∧. Na linha de texto deve aparecer “ACTIVAÇÃO ESFRIAMENTO RÁPIDO” e o ícone ✗️ deve de estar a piscar. Pulse a tecla ← para activar.
• Se estiver activado, na linha de texto aparece “DESACTIVAÇÃO ESFRIA MENTO RÁPIDO” e deve pulsar a tecla ← para desactivar.
• Activando esta função, a temperatura do frigorífico regula-se automaticamente no nível mais frio durante um período de 6 horas.
• Esta função desactiva-se automaticamente.
• Também se pode desactivar manualmente antes de 6 horas.

Congelação rápida

• Se desejar activar, pulse a tecla ^ . Na linha de texto deve aparecer "ACTIVAÇÃO CONGELAÇÃO RÁPIDA" o ícone deve de estar a piscar
• Pulse a tecla para activar.
• Se estiver activado, na linha de texto aparece “DESACTIVAÇÃO CONGELAÇÃO RÁPIDA” e deve pulsar a tecla ← para desactivar.
• Activando esta função, a temperatura do congelador regula-se automaticamente ao nível mais frio durante um período de 52 horas.
• Esta função facilita a congelação dos alimentos. Recomenda-se activá-la 24 horas antes de colocar uma grande quantidade de alimentos.
• Esta função desactiva-se automaticamente, mas também se pode desactivar manualmente.

• Quando a temperatura do congelador for anormalmente alta, na linha de texto aparece “FRIO INSUFICIENTE CONGELADOR”, o ícone ▲ pisca e dispara-se um alarme.
• O alarme sonoro pode ser desactivado de forma manual, activando a função "CONGELAÇÃO RÁPIDA", o ícone
• Quando se conecta pela primeira vez o aparelho, aparece o símbolo △ já que a temperatura do congelador é elevada.

Para arrancar e apagar o frigorífico

Significação dos símbolos e funções que podem aparecer no ecrã

ALARMES

	Função férias• Quando o frigorífico não vai ser utilizado durante um período prolongado mas quer conservar alimentos no congelador, pode activar esta função deixando a porta do frigorífico fechada. O aparelho vai manter um consumo muito baixo e sem cheiros interior.• Se desejar activá-lo, pulse a tecla ∧. Na linha de texto deve aparecer “ACTIVAÇÃO FUNÇÃO FÉRIAS” e o ícone [icon] deve de estar a piscar.• Pulse a tecla ← para activar.• Quando se activa, o ícone [icon] fica aceso e desaparece a temperatura do frigorífico.• Se estiver activado, na linha de texto aparece “DESACTIVAÇÃO FUNÇÃO FÉRIAS” e deve de pulsar a tecla ← para desactivar. Aparece a Temperatura do frigorífico.
	Porta do frigorífico aberta• Quando se abre a porta do frigorífico, o quadro da câmara pisca e na linha de texto aparece “PORTA ABERTA”.• Se a porta estiver aberta mais de 120 segundos, dispara-se um alarme sonoro que se desactivará quando se fechar a porta.
	Porta do congelador aberta• Quando se abre a porta do congelador, o quadro da câmara pisca e na linha de texto aparece “PORTA ABERTA”.• Se a porta estiver aberta mais de 120 segundos, dispara-se um alarme sonoro que se desactivará quando se fechar a porta.
	Funcionamento defeituoso do frigorífico• Se o seu frigorífico não estiver a funcionar correctamente, na linha de texto aparece “CHAMAR SAT” e o ícone pisca [icon].Chame o serviço de assistência técnica.
	Função bloqueamento• Se quiser bloquear o painel de controlo, faça uma pulsação longa na tecla ←, até se acender o ícone [icon]. Se não fizer nenhuma operação em 90 s., o painel bloqueia-se automaticamente. Para o desbloquear mantenha a tecla ← pulsada até se apagar o ícone.
	Função ICS• O seu frigorífico está dotado de um filtro absorvedor de um gás chamado etileno que aumenta a duração das frutas e legumes na câmara porta-legumes.• Se quiser activar a função ICS, pulse a tecla ∧ . Na linha de texto deve aparecer “ACTIVAÇÃO ICS” e o ícone deve de piscar [icon].

Para arrancar e apagar o frigorífico

• Pulse a tecla ← para activar e o ícone ICS ficará activado.
• Para desactivar, pulse a tecla ^ até aparecer a linha de texto "DESACTIVAÇÃO ICS" e o ícone ICS a piscar, para desactivar pulse ← e o ícone ICS desaparece.

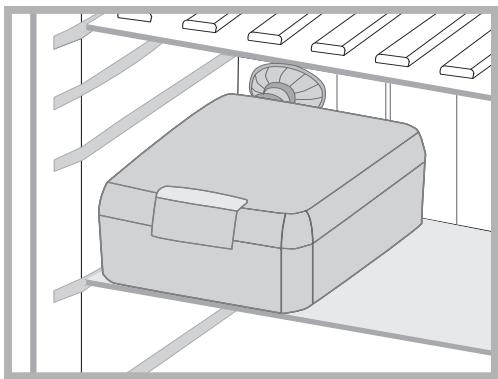

Função vácuo

• O seu frigorífico pode estar dotado de um sistema que permite conservar alimentos em vácuo no recipiente destinado para esse fim.
• Para activar esta função, só precisa de colocar a caixa de vácuo na posição indicada na figura.

Automaticamente activa-se o ícone com as barras horizontais a piscar até se conseguir o vácuo dentro da caixa.

Se a caixa não estiver bem fechada, aparece a mensagem “ERRO RECINTO VÁCUO” tire a caixa e coloque novamente a tampa correctamente.

ATENÇÃO

A temperatura interna do seu frigorífico depende da temperatura ambiente, da frequência de abertura das portas, da quantidade dos alimentos colocados e das temperaturas.
As temperaturas que aparecem no ecrã correspondem às temperaturas solicitadas e não às temperaturas reais.
Para visualizar as temperaturas reais de cada câmara pulsar as teclas - e + durante 3 segundos.
⚠️ Mesmo apagado, o aparelho está sempre ligado.

Preparação dos alimentos a introduzir no frigorífico

Antes de introduzir alimentos no aparelho:

Proteja correctamente os alimentos frescos: assim conservarão o aroma, a cor, o conteúdo de humidade e a frescura. Desta maneira, evitará também que o sabor de certos alimentos se transmita a outros.

Só os legumes, a fruta e as alfaces podem ser armazenadas sem protecção na cesta dos legumes.

Deixe esfriar os pratos e as bebidas quentes fora do aparelho. Tire as embalagens de cartão que envolvem os iogurtes.

Verifique bem a data limite de consumo indicada nos produtos que comprou; não deve de as ultrapassar.

Colocação dos alimentos no frigorífico

A temperatura não é uniforme no interior do seu frigorífico. Certas zonas são mais frias que outras e deve guardar os alimentos segundo a sua natureza na zona apropriada do frigorífico para garantir uma correcta conservação.

Acepipes, queijo, iogurtes, nata, molhos Ovos, manteiga Frutas, legumes Garrafas de leite Conservação (**), Gelo Alimentos congelados Carne, aves, caça e peixe cru, enchidos

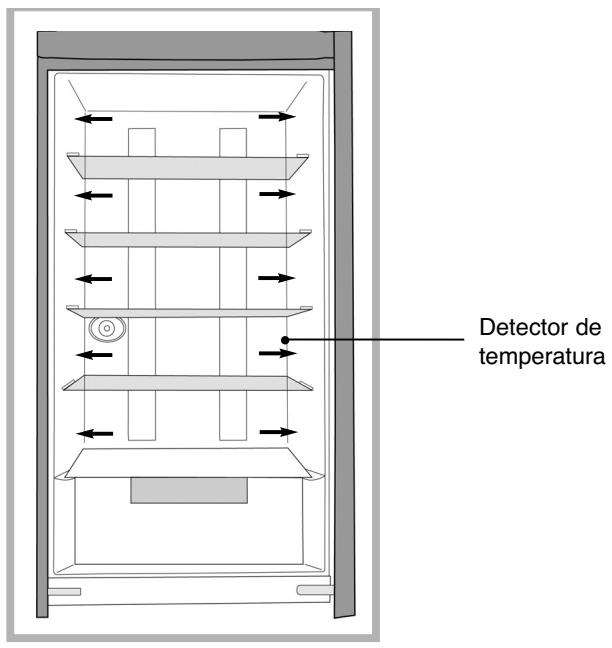

Colocação dos alimentos no seu frigorífico

Deixe um espaço entre os alimentos para o ar poder circular livremente e para evitar qualquer contaminação entre os diferentes produtos alimentícios.

Não ponha as embalagens e os alimentos de maneira que tapem as saídas de ar da coluna de refrigeração.

Detector de temperatura

PORTUGUE

Não cubra totalmente o detector de temperatura com alimentos.

Produtos congelados

O aparelho doméstico permite congelar alimentos.

A ultracongelação é um processo industrial mais rápido e mais intenso do que a congelação doméstica. Os produtos que compra no comércio são ultracongelados.

Preparação dos alimentos para congelar

A congelação não esteriliza. Resulta importante preparar os alimentos que quer congelar respeitando algumas regras simples de higiene: lave as mãos antes de tocar os alimentos, limpe os utensílios de cozinha antes de os utilizar de novo.

Congele só produtos frescos e de qualidade.

Consulte o quadro "Guia de congelação dos alimentos" para saber quais são os produtos que pode congelar e quanto tempo os pode conservar.

Limpe as frutas e os legumes antes de os congelar para conservarem a cor, o aroma, o sabor e as vitaminas: submirja-os durante uns instantes em água a ferver.

Distribua os alimentos em rações, já que se congelam mais rapidamente e com maior qualidade.

Empacote hermeticamente os alimentos para evitar que percam o sabor ou que se sequem.

Utilize para isso sacos de plástico, filmes de polietileno, folhas de alumínio ou recipientes adequados.

Se utilizar sacos de plástico, comprima-os para tirar o ar antes de os fechar hermeticamente.

Não ponha nunca garrafas nem recipientes que contenham líquidos no congelador, salvo se estiverem só a 2/3 da sua capacidade: a congelação dilata os líquidos e o recipiente pode rebentar.

Aponte em cada embalagem:

• a data de congelação
• a data limite de consumo
• o tipo de alimento
• o número de rações

Quando comprar produtos congelados, leve-os no último momento das compras.

Verifique bem:

• que a embalagem não está danificada
• que não estão cobertos por uma camada de gelo (isto significa que foram parcialmente descongelados)

Junte-os e proteja-os nm saco isotérmico ou em papel de jornal, transporte-os rapidamente e coloque-os imediatamente no congelador.

Respeite a data limite de conservação indicada na embalagem. O aparelho está dotado de um compartimento congelação ****, que permite conservar produtos ultracongelados ou congelar produtos frescos de um modo óptimo.

Colocação dos alimentos no seu congelador

Não ponha os alimentos frescos ao lado dos que já estão congelados para evitar o aumento da temperatura dos congelados.

O peso máximo de alimentos que se pode congelar por 24 horas está indicado na placa de características (situada no interior da parte frigorífico do aparelho, na divisória esquerda com a indicação: "CAPACIDADE DE CONGELAÇÃO/ FREEZING CAPACITY (kg/24h)".

Congelação rápida

A função "Congelação rápida" permite baixar rapidamente a temperatura do congelador ao máximo para congelar mais rapidamente uma grande quantidade de alimentos frescos (ver "colocação em serviço e regulação do aparelho").

Pode colocar os alimentos a congelar qualquer compartimento do seu congelador.

Os alimentos devem ser congelados totalmente e o mais rapidamente possível para conservarem as vitaminas, o valor nutritivo, o aspecto e o sabor.

Descongelação dos alimentos

Pode descongelar alimentos de cinco maneiras diferentes:

• Colocando-os várias horas na parte frigorífico do aparelho
• Deixando-os descongelar à temperatura ambiente
• Num forno tradicional a uma temperatura muito baixa (40/50°C)
• No forno microondas
• Cozinhando-os directamente

A descongelação no frigorífico é o método mais lento mas é o mais seguro.

Nunca volte a congelar alimentos que foram descongelados, incluso parcialmente, sem os ter cozido antes.

Desaconselhamos levar directamente à boca produtos apenas tirados do congelador (gelados, gelo...): Já que estão a uma temperatura muito baixa e podem provocar queimaduras de frio na boca. Evite tocar alimentos congelados com as mãos molhadas, já que podem ficar coladas. Aconselhamos de só descongelar alimentos para um uso imediato.

Descongelação automática do seu congelador

A descongelação da parte congeladora do aparelho é completamente automática.
A água da descongelação vai para uma bandeja de despejo colocada sobre o compressor.
O calor desprendido pelo compressor faz evaporar o conteúdo da bandeja.

Manutenção do aparelho

4 Antes de qualquer operação de manutenção, desligue o aparelho. Não puxe o fio de alimentação, agarre directamente a tomada.

LIMPEZA DO APARELHO

Para uma melhor higiene e uma conservação dos alimentos com toda segurança, deve-se limpar e desinfectar regularmente o aparelho.

Tire todos os produtos do aparelho, coloque-os em bolsas isotérmicas ou empacote-os em papel de jornal e ponha num lugar fresco.

Limpe o interior e o exterior do aparelho com bicarbonato de sódio dissolvido em água (1 colher de sopa para 4 litros de água). Não utilize álcool, pós abrasivos nem detergentes que poderiam danificar as superfícies.

Não utilize jacto de vapor a alta pressão para limpar. O vapor pode danificar as superfícies e os circuitos eléctricos. Estaria exposto a um risco de electro-cussão.

Enxagúe com água e limpe com um trapo.

Não se esqueça de vez em quando de limpar o condensador que está na parte traseira do aparelho (ver Capítulo "Descrição do aparelho"). Utilize um pincel seco ou um aspirador.

Volte a ligar o aparelho, regule se for necessário a temperatura do frigorífico como se indica no capítulo "Regulação da temperatura do seu frigorífico" e pulse a tecla "congelação rápida".

Espere 3/4 de hora antes de voltar a colocar os alimentos no aparelho.

Depois de 24h, pode desconectar a "congelação rápida"; se não o fizer, a função desliga-se automaticamente depois de 52 h.

Manutenção do aparelho

Substituição da lâmpada

Ferramentas necessárias:

Chave de parafusos com ponta de estrela.

Desligue o aparelho da rede eléctrica.

1. Tire a tampa do parafuso da parte inferior da coluna de refrigeração.
2. Tire a carcaça de plástico com um movimento para cima e para a parte exterior do aparelho.
3. Libere a lâmpada de néon dos pontos de sujeição e solte os casquilhos de ligação eléctrica dos extremos.
4. Mude a lâmpada por outra das mesmas características (15 W) e proceda à montagem, à inversa do que está indicado no ponto 3.
5. Monte a carcaça de plástico e coloque o parafuso da parte inferior da coluna.

Coloque a tampa do parafuso.

Volte a ligar o aparelho.

Ruídos, e pequenas avarias

Ruídos de funcionamento considerados normais

Para a temperatura elegida ser constante, o aparelho põe o motor em marcha regularmente. Os ruídos resultantes são ruídos de funcionamento totalmente normais, que baixam automaticamente quando o frigorífico alcança a temperatura desejada. Estes ruídos são os seguintes:

RUÍDO	CAUSA
Zumbidos	Procedem do motor. Estes zumbidos podem ser breves mais fortes quando arranca o motor.
Gorgolejo ou zumbidos ligeiros	São devidos à circulação do fluído de refrigeração nas tuba gens do seu frigorífico.
Clic	Ouvem-se sempre quando se inicia o termóstato ou quando se pára o motor.
Ruído de fundo ligeiro	Se o aparelho estiver equipado com um ventilador (segundo os modelos), o ar que circula no interior do aparelho gera um pequeno ruído de fundo.

Alguns incidentes podem ocorrer durante a utilização do aparelho. Antes de chamar o serviço técnico, verifique no manual se os pode resolver por si próprio:

INCIDENTE	CONSELHO
Das paredes exteriores están quentes	- É totalmente normal, evita que se forme vapor no exterior do seu aparelho.
A congelação de certos alimentos não é completa	- Resulta totalmente normal que os alimentos que contenham muito açúcar, gordura ou álcool não estejam totalmente congelados e continuem parcialmente moles (gelados, sumos...)
As carnes congeladas apresentam riscas brancas	- Verifique que a regulação do aparelho está bem ajustado e não está a uma temperatura demasiado baixa (ver capítulo "Regulação da temperatura do seu frigorífico ") - Verifique que não conservou estas carnes demasiado tempo no congelador (consulte a tabela que encontrará no capítulo "Guia de congelação dos alimentos " ).

Solução de problemas

PROBLEMA	CAUSA	SOLUÇÃO
O frigorífico não funciona.	- A tomada não está ligada.- Não chega corrente eléctrica à tomada devido a um fusível fundido ou por ter saltado o limitador automático de potência.	- Comandos de conexão não activados.- Conecte a tomada.- Mude o fusível ou volte a conectar o limitador automático de potência.- Activar comandos.
O frigorífico vibra.	- O frigorífico está mal nivelado.	- Nivelar com os pés niveladores
O frigorífico ou o congelador arrefece pouco.	- A selecção de temperatura está numa posição quente- A porta está mal fechada ou foi aberta com muita frequência.- Está tapado o espaço entre o frigorífico e o chão ou o tecto do frigorífico.- O frigorífico está exposto directamente aos raios do sol ou a uma fonte de calor.- Alimentos introduzidos em grande quantidade.
O compressor funciona continuamente	- As portas não estão correctamente fechadas.- As portas abrem-se continuamente.- Os alimentos foram colocados recentemente- Temperatura seleccionada muito fria.	- Fechou-se a porta correctamente.- Evite abrir frequentemente a porta.- Espere que o aparelho volte à normalidade.- Seleccione uma temperatura menos fria.
A porta não fecha	- O aparelho não está correctamente nivelado.- As portas foram fechadas violentamente.- Algum produto do interior não deixa fechar a porta.	- Nivele o aparelho correctamente.- Feche as portas com suavidade.- Coloque o produto num lugar adequado.
Cheiro no interior do frigorífico.	- Alguns alimentos transmitem cheiros no frigorífico.	- Envolva os alimentos, tape-os correctamente ou substitua o hygienizer nos frigoríficos que disponham desta função.
Os alimentos secam-se	- Os alimentos não estão envolvidos ade quadamente.	- Envolva os alimentos ou tape-os correctamente.
A lâmpada do frigorífico não se acende.	- A lâmpada está mal colocada.- A lâmpada está fundida.- A tomada não está conectado à tomada de corrente.- Não chega corrente eléctrica à tomada porque está fundida ou porque o fusível está fundido ou por ter saltado o limitador automático de potência.	- Coloque-a correctamente.- Mude a lâmpada como se indica no manual.- conecte a tomada.- Mude o fusível ou volte a conectar o limitador automático de potência.

Chamada ao serviço de assistência técnica

• Leia atentamente o manual e se não pode resolver o problema chame o serviço de assistência técnica.
• A direcção e o número de telefone mais próximos do seu domicílio figuram no índice de lojas de serviço técnico oficial que fornecemos com o aparelho ou no anuário telefónico da sua cidade.
• Para facilitar as tarefas ao serviço de assistência técnica, deverá de indicar os seguintes dados.
• Modelo do frigorífico.
• Referência do frigorífico.
• Data de compra.
• Descrição do problema.
• Morada e telefone da sua casa.

Especificações

DIMENSÕES
Altura (mm)	A	1860	2010
Largura (mm)	B	600	600
Com a porta aberta (mm)	C	1150	1150
Fundo (mm)	D	610	610

B A

D C

ESTES APARELHOS CUMPREM AS DIRECTIVAS CEE

As intervenções que requer o aparelho deverão ser efectuadas:

• pelo vendedor
• ou por qualquer profissional qualificado depositário da marca.

Quando chamar, indique a referência completa do aparelho (modelo, tipo e número de série).

Estes dados estão indicados na placa de identificação situada no interior do frigorífico.

REFRIGERADOR/CONGELADOR REFRIGERATOR/FREEZER REFRIGERATEUR/CONGELATEUR		DE DIETRICH FULL NO FROST
CLASE SN CLASS T CLASSE T	MODELO MODELE MODEL	DRC185NF		TIPO / TYPE
220 V / 230 V - 50 HZ 85 W			AFTER SALE SERVICE
PODER DE CONGELACION FREEZING CAPACITY POUVOIR DE CONGELACION 13 KG/24H		CONSUMO DE ENERGIA POWER CONSUMPTION CONSUMATION D'ENERGIE 0,75 kWh/24h		RUIDO DE FUNCIONAMIENTO RUNNING NOISE BRUIT DE MARCHE 42 DB(A)
VOLUMEN VOLUME	TOTAL	CONGELADOR FREEZER CONGELATEUR	REFRIGERADOR REFRIGERATOR REFRIGERATEUR	COMP DE BAJA TEMPLow TEMP COMP +COMP A BAS TEMP
BRUTO GROSS BRUT	331 L	88 L	243 L
UTIL STORAGE NET	311 L	69 L	242 L
N. CODIGO 904580038		N. SERIE 073061322		R600A REFR.-FR.3OR 41 g FREEZ.-CONG g
