MANUAL DE UTILIZADOR ORC 20 BG Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

INSTRUÇÕES DE SEGURANÇA

Leia atentamente o manual de instruções. O não cumprimento das instruções pode dar origem a ferimentos, danos no aparelho e perda do direito à assistência gratuita ao abrigo da garantia. Recomendamos que guarde o manual de instruções enquanto estiver na posse do aparelho. Quando vender o aparelho, passe o manual de instruções ao novo proprietário.

AVISO!

• Não tape os orifícios de ventilação no topo e nas laterais do aparelho.
• Não utilize meios mecânicos nem dispositivos eléctricos para acelerar o processo de descongelação quando limpar o compartimento do congelador.
• Se o cabo eléctrico de alimentação estiver danificado, a sua substituição deverá ser feita pelo fabricante, agente de serviço ou uma pessoa com qualificações semelhantes para evitar acidentes.
• A eliminação do aparelho deve ser feita de acordo com as regras nacionais.
• Não danifique o sistema de refrigeração do aparelho. Contém gás refrigerante R600a.

Se o sistema de refrigeração estiver danificado:

• Não utilize chamas desprotegidas.
• Evite faíscas — não ligue aparelhos eléctricos nem acessórios de iluminação.

• Ventile imediatamente a divisão.

• Não deixe as crianças brincar com o aparelho nem ligá-lo ou desligá-lo da tomada. Não deixe as crianças brincar com o material de embalagem do aparelho.

• O aparelho não deve ser usado por crianças ou indivíduos com incapacidades mentais, a menos que alguém responsável pela sua segurança os tenham previamente ensinado a operar o aparelho.

- Se o aparelho tiver estado ao frio (temperatura não superior a +12 °C), deverá aguardar duas horas antes de o ligar à alimentação da rede.

- O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais de embalagem e de transporte.

- Uma vez o aparelho desembalado, certifique-se de que está completo e de que o corpo e o cabo eléctrico não estão danificados.

- É proibido utilizar um aparelho tecnicamente danificado.

LIGAÇÃO À REDE ELÉCTRICA

• O aparelho tem que ser ligado a uma tomada eléctrica ligada à terra. A tomada eléctrica ligada à terra através da qual o aparelho é ligado à alimentação de rede deve estar num lugar acessível.
• SE O APARELHO FOR PRODUZIDO COM O CABO DE ALIMENTAÇÃO ESPECIAL, APENAS PODERÁ SER SUBSTITUÍDO POR OUTRO IGUAL FORNECIDO PELO FABRICANTE.
• POR RAZÕES DE SEGURANÇA, O CABO DE ALIMENTAÇÃO DEVERÁ SER SUBSTITUIDO SÓ POR UM TÉCNICO QUALIFICADO.
• NÃO UTILIZE extensões ou adaptadores.
• A frequência e potência da alimentação eléctrica em sua casa tem que respeitar os parâmetros de dados gerais do aparelho conforme indicados na rótulo do produto.
• Quando posicionar o aparelho, tenha cuidado para não entalar o cabo eléctrico danificando-o. Não coloque objectos pesados como, por exemplo, dispositivos de

refrigeração, mobiliário ou outros electrodomésticos junto do aparelho de tal forma que entalem e danifiquem o cabo eléctrico. Pode provocar um curto-circuito e incêndio.

- Tenha o cuidado de se certificar que o cabo eléctrico não fica entalado pela parede de trás do aparelho nem danificado de qualquer outra forma. Uma ficha danificada pode provocar um incêndio!

• SE O APARELHO FOR DESLIGADO NA TOMADA (PARA LIMPAR, MUDAR PARA OUTRO LUGAR, ETC.), PODE SER LIGADO REPETIDAMENTE AO FIM DE 15 MIN.
• O aparelho deve apenas ser utilizado para guardar e congelar alimentos.
• Este aparelho não foi concebido para guardar substâncias explosivas como latas de aerossóis com propulsor inflamável.
• É proibido guardar gasolina ou outros líquidos inflamáveis próximo do aparelho.
• O aparelho não pode ser eliminado queimando-o.
• Não coloque dispositivos eléctricos ligados (como microondas, secadores de cabelo, ferros, cafeteiras eléctricas ou outros aparelhos eléctricos) em cima do aparelho porque podem provocar a ignição de peças plásticas.
• Não coloque pratos com líquidos em cima do aparelho, nem jarras com flores ou outros recipientes com líquidos em cima do aparelho.
• Não suba para cima do aparelho nem se sente em cima dele, não se apoie ou pendure nas portas do aparelho e não deixe que as crianças façam o mesmo.

SE O APARELHO ESTIVER AVARIADO E NÃO FOR POSSÍVEL REPARÁ-LO COM AS RECOMENDAÇÕES POR NÓS FORNECIDAS, DESLIGUE-O DA TOMADA, ABRA AS PORTAS E CONTACTE O ESPECIALISTA DA ASSISTÊNCIA. SOMENTE UM REPRESENTANTE DA ASSISTÊNCIA PODE SOLUCIONAR TODOS OS PROBLEMAS TÉCNICOS OU AVARIAS RELACIONADAS COM A CONSTRUÇÃO.

ATENÇÃO! NÃO ABR IR A TAM PA DE ILUMINAÇÃO DO LED. Em caso de avaria contatar um Técnico qual ificado.

INFORMAÇÃO PARA PROTECÇÃO DO AMBIENTE

Este símbolo indica que quando o aparelho já não for preciso, não pode ser eliminado juntamente com outro lixo municipal diverso. Deve ser recolhido e eliminado separadamente, isto é, em contentores especialmente marcados com este símbolo em áreas de recolha de lixo de grandes dimensões, utilizando o serviço de recolha.

Para obter informações completas sobre onde deixar o aparelho velho com segurança, contacte as autoridades governamentais locais, a loja onde comprou o aparelho ou os representantes do fabricante.

Se decidiu deitar fora o aparelho, torne impossível a sua utilização para evitar quaisquer possíveis acidentes. Desligue a ficha na tomada e depois corte o cabo. Rasgue e tire a junta vedante. Parta o fecho da porta.

AVISO! Não desmonte o aparelho. Passe-o para as empresas de reciclagem.

INFORMAÇÃO DE CARÁCTER GERAL

O aparelho ORC 29 BG é um frigorífico que se destina a guardar produtos refrigerados por curtos períodos. O aparelho ORF 22 BG é um congelador que se destina a congelar e a armazenar produtos alimentares por longos períodos.
O APARELHO É ECOLOGICAMENTE LIMPO, NÃO CONTENDO MATERIAIS NOCIVOS PARA A CAMADA DE OZONO: o refrigerante utilizado é o R600a, o agente de espuma utilizado para o isolamento do aparelho é ciclopentano C 5 H 10 .
O FABRICANTE GARANTE A OPERAÇÃO FIÁVEL DO FRIGORÍFICO DESDE QUE A HUMIDADE DE AR RELATIVA NÃO SEJA SUPERIOR A 70 POR CENTO EA TEMPERATURA AMBIENTE SE SITUE ENTRE:
OS +16 E +32 GRAUS CELSIUS - a classe de climatização do aparelho é N;
OS +16 E +38 GRAUS CELSIUS - a classe de climatização do aparelho é ST:
OS +16 E +43 GRAUS CELSIUS - a classe de climatização do aparelho é T.

Modelo	ORF 22 BG		ORC 29 BG
Volume bruto total, L	215		270
Volume líquido do congelador, L	196		-
Volume líquido do frigorífico, L	-		267
O ac tual co nsu mo depend e de com o o aparelho fo r utilizado e sua localização o
Classe de eficiência energética	A+	A++	A+	A++
Consumo de energia: kWh / 24 h kWh / ano	0,670 245	0,530 193	0,377 138	0,285 104
Classe Climática	N - ST	N - T	N - T	N - T
Nível de Ruído, dB(A) re 1pw	41		41
Dimensões (A x L x P), cm	145x60x63	145x60x66	145x60x63	145x60x66
Capacidade de congelamento, kg/24 h	12		-
Tempo de subida da temperatura do congelador a partir da temperatura de conservação até -9 °C após corte de energia, h	20		-
Informação eléctrica - ver na matricula do produto

NOTA. O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

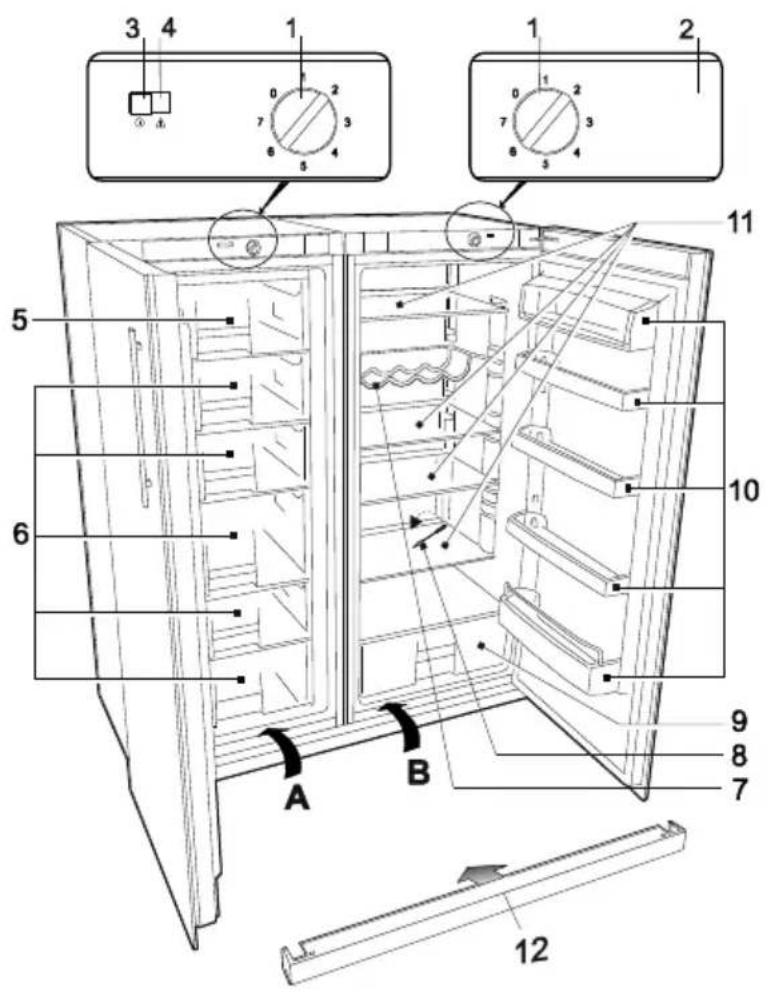

DESCRIÇÃO DO APARELHO, PEÇAS BÁ SICAS (fig. 1)

AVISO! OS ACESSÓRIOS PODEM DIFERIR CONFORME O APARELHO QUE COMPROU. Esta descrição diz respeito a todas as combinações de frigoríficos - congeladores instalados lado a lado.

A - congelador

1 Botão do termóstato
2 Interruptor de ligar/desligar para luz interior
3 Indicador Ligação à corrente (luz verde)
4 Indicador aumento temperatura (luz vermelha)
5 Secção congelamento rápido (s)
6 Secção produtos congelados(s)
7 Prateleira para garrafas

8 Canal de limpeza da água de descongelação
9 Caixa para a fruta e os vegetais
10 Tabuleiros da porta
11 Prateleiras em vidro ajustáveis em altura
12 Tampa inferior
13 Condensador
14 Tabuleiro de recolha de água de descongelação
15 Compressor

REVISÃO DE CON TROLO MECÂN ICO (fig. 1)

PAINEL DE COMANDOS — DESCRIÇÃO DE SIMBOLOS E FUNCIONAMENTO

1 - BOTÃO TERMOSTATO.

A temperatura no aparelho é controlada usando o botão do termóstato, rodando-o de um lado para o outro. Mais informações em "Regulação de Temperatura".

3- INDICADOR LIGAÇÃO À CORRENTE com o símbolo ①

Quando o aparelho está ligado à rede eléctrica, a luz indicadora verde está iluminada.

4 – INDICADOR DE AUMENTO DE TEMPERATURA com o símbolo

Quando a temperatura no congelador sobe acima – 9 °C, o indicador luminoso vermelho se acende. Isto indica que:

• O congelador foi desligado por um longo período de tempo, isto é, o congelador é ligado pela primeira vez, após o descongelamento ou depois de uma falha eléctrica.
• A porta do congelador é aberta ou está sendo aberta com muita frequência.
• Colocou uma grande quantidade de produtos alimentares descongelados no seu Congelador Orima.
• O sistema de congelamento está a falhar ou seja, o indicador não desliga após 6 horas, ouve-se o compressor a funcionar ou o compressor não desliga. Neste caso deverá contactar um Técnico qualificado (mas primeiro certifique-se que os três itens acima indicados foram tidos em conta).

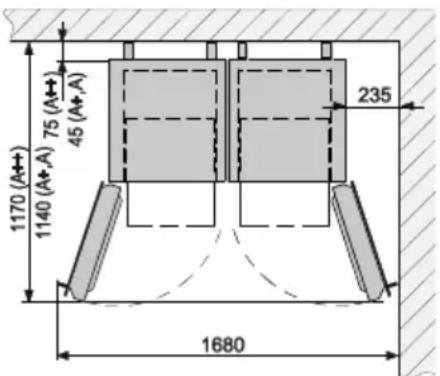

POSICIONAMENTO

- Coloque o aparelho numa divisão seca e bem ventilada.

AVISO! O aparelho não deve ser utilizado numa divisão não aquecida ou alpendre. Coloque o aparelho afastado de fontes de calor como fogões/fornos de cozinha, radiadores ou luz directa do sol.

AVISO! O apare lho não deve fi car encosta do a tu bos de aquecimento, gás ou canos de águ a, nem a outros aparelhos eléct ricos.

10 cm m 2 cm m

• Não tape os orifícios de ventilação no topo dos aparelhos – tem de haver uma boa circulação de ar à volta do aparelho. Deve haver uma folga de pelo menos 10 cm entre a parte de cima do corpo do aparelho e o mobiliário que possa estar por cima. O não cumprimento desta norma faz com que o aparelho consuma mais energia eléctrica e o seu compressor pode sobreaquecer.
• Atenção! Se o aparelho for colocado num canto, deverá ser deixada uma folga com pelo menos 23,5 cm entre o corpo do aparelho e a parede, de modo a que a porta do frigorífico ou do congelador possa ser aberta correctamente (ver figura).

- O aparelho tem que estar sobre uma superfície plana e não pode tocar na parede. Se for necessário, regule a altura do aparelho ajustando os pés de nivelamento: rodando-os para a direita – a parte da frente do aparelho levanta, rodando-os para a esquerda, desce. Se o aparelho ficar ligeiramente inclinado para trás, as portas fechar-se-ão por elas próprias.

1170 (A+A) 1140 (A+A) 75 (A+A) 45 (A+A) 235 1680

LIGAR O FRIGORÍFICO E O CONGELADOR E PREPARÁ -LOS PA RA A COLOCAÇÃO EM SERVIÇO

IMPORTANTE! RECOMENDAMOS que contacte um agente certificado que execute a ligação do frigorífico ORC-29 BG e do congelador ORF-22 BG. Tenha em atenção, por favor, que este trabalho não está coberto pela nossa garantia. IMPORTANTE! Se decidir ligar estes aparelhos e prepará-los para os colocar a funcionar sozinho, recomendamos que solicite a ajuda de alguém.

Irá necessitar de: uma chave de parafusos Phillips PH2, uma chave de caixa N° 8 em T e outra chave N° 10. Nunca coloque os aparelhos horizontalmente quando os estiver a ligar.

Preparar os aparelhos para a colocação em serviço

1. Retire os aparelhos das embalagens. Retire os aparelhos das respectivas bases em poliestireno. Retire toda a fita adesiva utilizada para a embalagem.
2. Quando colocar os aparelhos nos locais adequados, incline-os ligeiramente para trás: as rodas traseiras ajudá-lo-ão a colocar os aparelhos mais facilmente nos devidos lugares.

Nunca levante nem empurre o frigorífico ou congelador, pois podem partir-se. Pegue antes pelas pegas.

1. Retire a fita adesiva encarnada: esta destina-se apenas ao transporte dos aparelhos.

2. Deite fora adequadamente o material da embalagem.

3. Retire os suportes 1 do saco e instale-os nas ranhuras 2 existentes na parte superior traseira dos aparelhos (ver figura).

4. Coloque o frigorífico e o congelador a cerca de 1 metro afastados da parede onde ficarão instalados. Instale os aparelhos lado lado, deixando o congelador do lado direito e o frigorífico do lado e

5. As peças necessárias para ligar os dois aparelhos estão embaladas juntamente com o congelador:

friso dianteiro 1 (Qtd: 1) - ligada à parede traseira do congelador, por trás do respetivo condensador;

◀ friso de cobertura superior 2 com uma base adesiva (Qtd: 1) (no saco no interior do congelador);

◀ tampa inferior 3 (Qtd: 1) – (o saco está preso ao condensador do congelador);

IMPORTANTE! Antes de começar a trabalhar, ajuste a altura dos aparelhos, girando os pés exteriores 10 e os pés interiores 11 (fig. 2). Quando os pés são girados no sentido dos ponteiros do relógio, a parte frontal do aparelho é levantada, quando os pés são girados no sentido oposto aos ponteiros do relógio, a parte frontal do aparelho é baixada. Certifique-se de que ambos os aparelhos estão estáveis.

2

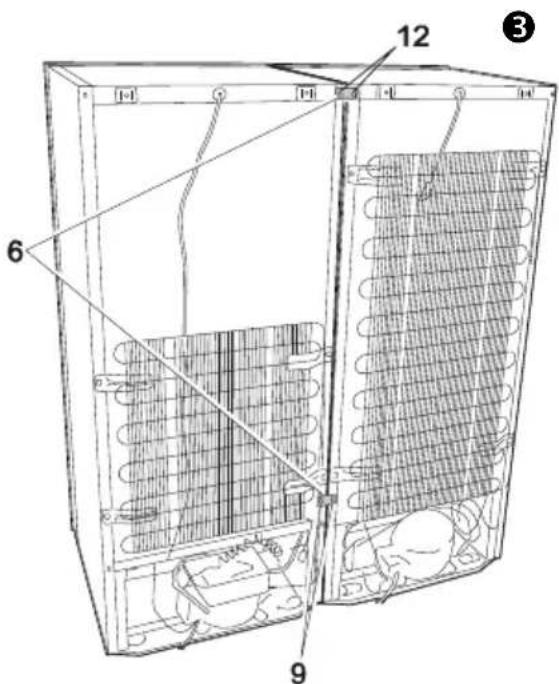

Ligação dos aparelhos

Comece por fazer as ligações traseiras.

1. Mantenha os dois aparelhos afastados cerca de 7 mm.
2. Aparafuse as duas chapas traseiras 6 à parte traseira dos aparelhos (fig. 3).
3. Desaperte os dois parafusos 12 na parte superior traseira dos aparelhos (fig. 3). Fixe a chapa superior 4 e volte a aparafusar os parafusos.
4. Fixe a chapa inferior 5 utilizando os parafusos auto-roscantes 9 (do saco) nos orifícios concebidos para esse efeito (fig. 3).
5. Empurre cuidadosamente os dois aparelhos para o lugar pretendido. Recomendamos que proceda a esta operação com a ajuda de alguém, inclinando ligeiramente os aparelhos para trás.

1. Depois de ter instalado os aparelhos no local desejado, certifique-se novamente de que (fig. 4):

2. os planos superiores A coincidem;

3. deixou uma folga de 7 mm entre os aparelhos;
4. os planos dianteiros B coincidem quando as portas dos dois aparelhos estão abertas;
5. os planos dianteiros C das portas em vidro do frigorífico e do congelador coincidem.

Conselho: Se tiver de fazer força para ligar os dois aparelhos, tente girar os pés interiores 11 até ao fim, de modo a que não fiquem a tocar no chão. Se tiver dificuldade em ajustá-los, siga os conselhos da secção "Ajuste da posição da porta" abaixo.

A B C 7 mm

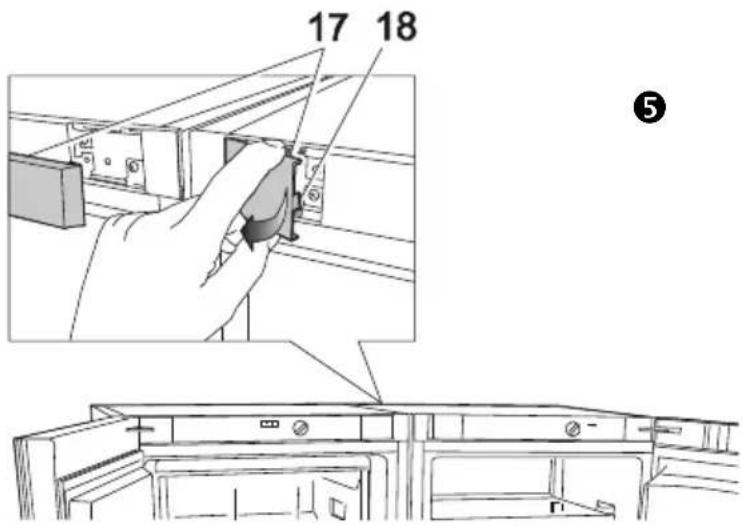

1. Retire os dois painéis decorativos 17 (fig. 5). Puxe-os na sua direção onde estão instalados os ganchos
2. Se tiver dificuldade em removê-los, dobre os ganchos utilizando uma chave de parafusos.

17 18 ⑤

6

20 19 20 20

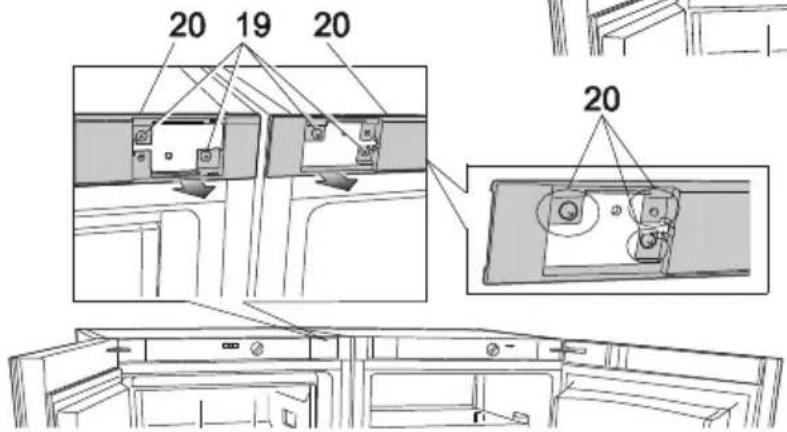

1. Desaperte os quatro parafusos 19 e liberte os grampos dos painéis decorativos 20 puxando-os na sua direção (fig. 6).

2. Coloque a chapa 4 e empurre-a sob os painéis decorativos de modo a que os orifícios 21 coincidam com os orifícios 22 dos aparelhos (fig. 7).

3. Fixe a chapa utilizando os parafusos 8. Fixe novamente os painéis decorativos utilizando os parafusos que desapertou anteriormente 19 (fig. 7).

22 22 4 21 7 19 8

1. Desaperte os parafusos 23, que fixam os suportes inferiores 13 e 14 e retire os suportes (fig. 8). Fixe a chapa inferior 5 no local dos suportes, utilizando os mesmos parafusos. Aparafuse os parafusos nos orifícios de fixação dos suportes superiores.

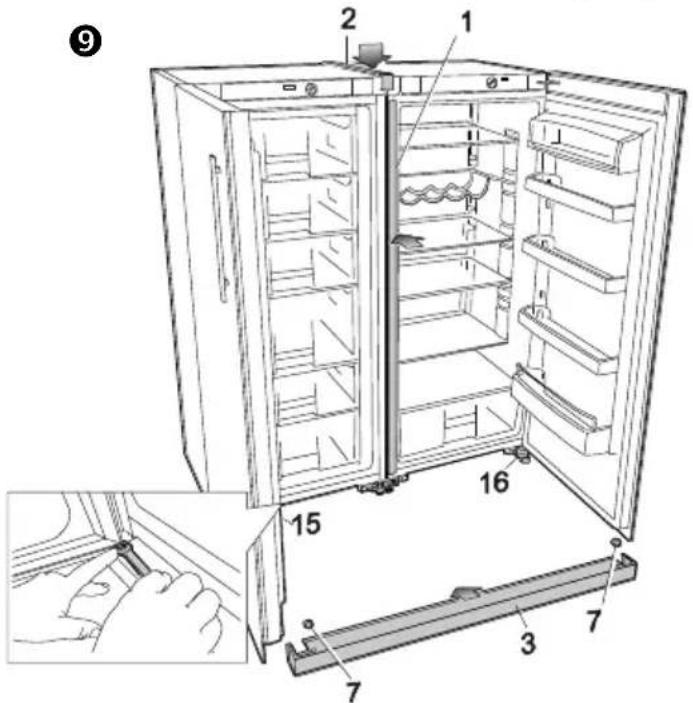

2. Retire a película de proteção do friso superior 2 (fig. 9). Fixe o friso superior de ambos os aparelhos. Comece por colar a secção dobrada da frente e, em seguida, continue em direção à parte de trás dos aparelhos.
3. Introduza o friso dianteiro 1 (fig. 9).
4. Mantenha as portas dos aparelhos abertas, coloque a tampa inferior 3 nos suportes inferiores 15 e 16, fixe-a com dois parafusos 7 (fig. 9). Insira os parafusos nos orifícios roscados dos suportes 15 e 16 e aparafuse-os utilizando uma chave nº 10, fazendo pressão para baixo com o dedo.

Ajuste da posição da porta quando os planos A ou C dos aparelhos não estão nivelados

- Se o(s) canto(s) superior(es) de um (ou de ambos) aparelho(s) for mais baixo do que o plano do corpo do aparelho A ou o vidro das portas não tiver nenhum plano C, ajuste os suportes inferiores ou superiores:

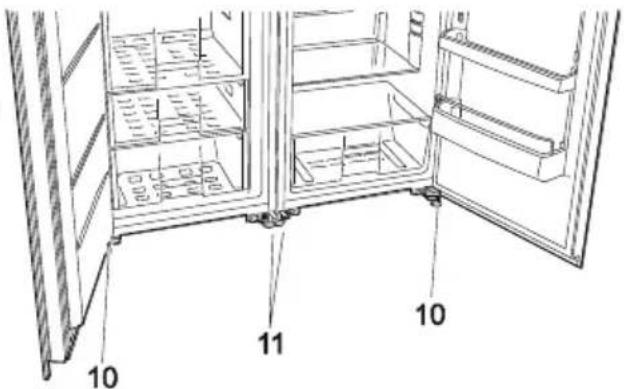

1. Comece por ajustar os suportes inferiores: ▶
2. Retire os pés exteriores 10;
3. Solte os parafusos que apertam os suportes inferiores 15 e 16 e empurre os suportes: suporte do frigorífico 15 – para a direita, suporte do congelador 16 – para a esquerda.
4. Se o canto interior superior da(s) porta(s) for mais alto, ajuste os suportes de modo inverso: suporte do frigorífico 15 – para a esquerda, suporte do congelador 16 – para a direita.

13 23 14 5 23 8

1. Se não conseguir nivelar os aparelhos, ajustando os suportes inferiores, experimente ajustar os suportes superiores:

2. Retire a tampa 26. Solte os parafusos 25;

3. Ajuste a posição dos suportes superiores 24.

Nota. A figura mostra o suporte superior 24 do frigorífico. O suporte superior do congelador é idêntico, mas os parafusos estão no fundo.

REGULAÇÃO DA TEMPERATURA

A Temperatura definida para o Congelador pelo fabricante é de -18^

A temperatura no compartimento do frigorífico é controlada pelo botão de termóstato 1 (fig. 1) rodando-o para um lado ou para outro. A indicação da temperatura em dígitos é mostrada ao lado do botão do termóstato.

A temperatura é regulada na escala de sete algarismos.

0 = Compressor está desligado. AVISO! Corrente eléctrica não está desligada.

1 = temperatura mais elevada (menor arrefecimento)

7 = temperatura mais baixa (maior arrefecimento)

Se os produtos alimentares no compartimento do frigorífico estiverem frios demais, regule o botão do termóstato para 1-3. Se os produtos alimentares no compartimento do frigorífico não estiverem a ser suficientemente arrefecidos, regule o botão do termóstato para 3-5 ou 4-7.

Regule a temp eratu ra do apare lho de acordo com aquilo que precisa!

A TEMPERATURA NO COMPARTIMENTO DO FRIGORÍFICO PODE VARIAR DEPENDENDO DA

TEMPERATURA AMBIENTE, DA QUANTIDADE DE PRODUTOS ALIMENTARES, DA TEMPERATURA DOS PRODUTOS ALIMENTARES E DA FREQUÊNCIA COM QUE A PORTA DO APARELHO É ABERTA E FECHADA.

Por conseguinte, recomendamos:

• Coloque o aparelho afastado de fontes de calor,
• Alimentos colocados no aparelho não devem estar mais quentes do que a temperatura ambiente,
• A porta do aparelho não deve ser deixada aberta mais tempo do que o necessário para tirar ou colocar produtos alimentares no seu interior.

SE A DIVISÃO ESTIVER FRESCA, O APARELHO ARREFECE MENOS. POR CONSEGUINTE, A TEMPERATURA NO APARELHO PODE SUBIR. Utilize a roda do termóstato para regular para uma temperatura mais baixa.

CONSERVAÇÃO DE PRODUTOS ALIMENTARES NO COMPARTIMENTO DO FRIGORÍFICO

O compartimento do frigorífico destina-se à conservação de curta duração de produtos alimentares frescos.

• Não coloque produtos alimentares quentes no compartimento do frigorífico – tem que deixá-los arrefecer até à temperatura ambiente.
• Cumpra rigorosamente o prazo de validade do produto alimentar indicado pelo fabricante na embalagem do produto.
• Se colocar numa das prateleiras vários pratos cheios de líquido, poderá ocorrer uma condensação e formarem-se gotas, que podem escorrer para a prateleira de baixo. Para evitar isso, coloque alguns dos recipientes com líquido noutras prateleiras.

CONGELAR PRODUTOS ALIMENTARES NO COMPARTIMENTO DO CONGELADOR

No compartimento do congelador, a secção de congelamento rápido está marcada com o símbolo.

Para congelar alimentos, coloque os alimentos frescos num ou dois compartimentos na secção de congelação rápida. Quando os alimentos estiverem congelados devem ser retirados das secção de

congelação rápida e colocados na(s) gaveta(s) da secção de armazenamento.

• NÃO EXCEDA A QUANTIDADE MÁXIMA DE PRODUTOS CONGELADOS INDICADA NO QUADRO DOS DADOS GERAIS (ver página 3).
• Deixe uma folga não inferior a 2,5 cm entre os produtos alimentares que estão a ser congelados e a divisória superior.
• Não coloque produtos alimentares sem estarem acondicionados nas secções do congelador.

2.5cm MN

• Os alimentos frescos para congelar não devem tocar nos produtos alimentares já congelados.
• Não congele produtos alimentares que estejam a uma temperatura superior à temperatura ambiente.
• Não congele produtos alimentares líquidos em recipientes ou garrafas de vidro.
• Cumpra rigorosamente as datas de validade dos produtos alimentares congelados indicadas pelo fabricante na embalagem do produto.
• RECOMENDAMOS QUE TANTO O PEIXE COMO AS SALSICHAS CONGELADOS SEJAM CONSERVADOS NO COMPARTIMENTO DO CONGELADOR POR UM PRAZO NÃO SUPERIOR A 6 MESES; QUEIJO, AVES, PORCO, BORREGO – NÃO MAIS DE 8 MESES; BIFE, FRUTA E LEGUMES – NÃO MAIS DE 12 MESES.

DESCONGELAR O COMPARTIMENTO DO FRIGORÍFICO

O compartimento do frigorífico descongela automaticamente. As gotas de gelo que se formam na parede do fundo do compartimento de refrigeração descongelam durante o tempo em que o compressor não está a trabalhar e a água de descongelação escorre pelo canal de escoamento da água de descongelação para o tabuleiro em cima do compressor, onde evapora.

DESCONGELAR O COMPARTIMENTO DO CONGELADOR

O compartimento do congelador deve ser descongelado não menos de duas vezes por ano ou sempre que haja uma camada de gelo com mais de 5 mm de espessura. Execute as acções a seguir pela ordem indicada:

AVISO! De sli gue o ap are lho no interruptor e tire a ficha da tomad a.

- Retire os produtos alimentares do compartimento do congelador. Os produtos alimentares congelados não aquecerão demasiado enquanto está a descongelar o compartimento do congelador se os cobrir com um pano grosso e os mantiver num local fresco.

180°

• Puxe para fora o canal da água de descongelação, rode-o 180º e pendure-o. Coloque um recipiente debaixo do canal da água de descongelação.
• Coloque um prato debaixo dos canais da água de descongelação.
• Deixe a porta do compartimento do congelador aberta. Quando o gelo derreter, limpe e seque as superfícies e acessórios do compartimento do congelador.
• Retire o canal da água de descongelação, rode-o novamente 180° e volte a colocá-lo no seu lugar original.
• Feche a porta do compartimento do congelador. Ligue a ficha na tomada e depois ligue o aparelho.

LIMPEZ A E CUIDADOS A TER

LIMPE REGULARMENTE O APARELHO.

Lembre-se que antes de descongelar o compartimento do congelador e de limpar a parte de trás do corpo do aparelho, tem que desligar a ficha do aparelho na tomada.

• Proteja as superfícies interiores do aparelho bem como as peças de plástico de gorduras, ácidos e molhos. No caso de derrame acidental – limpe imediatamente com água quente com sabão ou detergente de lavar a loiça. Seque com um pano.
• Limpe as superfícies interiores do aparelho com água quente com sabão. Também se pode utilizar detergente de lavar a loiça. Utilize um pano para secar as superfícies interiores e exteriores.
• Limpe regularmente as juntas herméticas das portas. Seque com um pano.

• Lave regularmente os tabuleiros e os outros acessórios.
  ◀LIMPE REGULARMENTE O ESPAÇO DO CANAL DE ÁGUA DE

DESCONGELAÇÃO COM UM PRODUTO DE LIMPEZA ESPECIAL 7 PARA ESSE EFEITO (fig. 1).

- Pelo menos uma vez por ano limpe o pó da parte de trás do corpo do aparelho e do compressor. Poderá utilizar uma escova macia, um pano electrostático ou aspirador para limpar.

ácido, álcool ou benzeno para limpar as superfícies interiores e exteriores do aparelho.

- NÃO utilize para limpar panos ou esponjas com superfícies ásperas que se destinam a esfregar.

ATENÇÃO! Limpe o exterior das portas - vidro - com agentes adequados para a l impeza de su perfícies em vidro.

SUGESTÕES PRÁTICAS E OBSERVAÇÕES

• Não consuma imediatamente o gelo feito na câmara do congelador.
• Os produtos congelam mais rapidamente se forem divididos e embalados em porções pequenas.
• Os produtos alimentares congelados devem ser descongelados no compartimento do frigorífico. Os alimentos que descongelam lentamente retêm melhor as propriedades do sabor e o frio disperso ajuda a manter a temperatura definida no compartimento de refrigeração.
• SE VAI DEIXAR O APARELHO DESLIGADO POR UM GRANDE PERÍODO DE TEMPO, DEIXE AS PORTAS ABERTAS.

Observações sobre o ruído de funcionamento do aparelho. Enquanto o aparelho funciona e executa o ciclo de congelamento, são emitidos vários ruídos. Isto é normal e não significa que há uma avaria.

• À medida que o refrigerante circula pelo sistema de refrigeração, provoca sons como murmúrios, borbulhar ou sussurros.
• Sons mais altos como estalos ou estalidos poderão ouvir-se durante um curto período de tempo quando o compressor do refrigerador liga.

PROBLEMAS DE FUNCIONAMENTO E SUAS SOLUÇÕES (DETECÇÃO DE AVARIAS)

E se ...

• O aparelho estiver ligado na tomada à alimentação da rede mas não funciona. Verifique se a instalação eléctrica em sua casa está a funcionar correctamente. Verifique se a ficha está inserida correctamente na tomada.
• A luz indicadora de aumento de Temperatura é vermelha. Isto significa que o aparelho está a ser ligado à corrente pela primeira vez, ou foi desligado durante um período significativo (por descongelamento ou durante uma interrupção para o fornecimento de electricidade), a porta do congelador não está fechada ou está a ser frequentemente aberta e fechada, ou uma grande quantidade de alimentos frescos forma colocados no seu interior, e portanto a temperatura no compartimento subiu acima -9 °C. Quando a temperatura no compartimento novamente cair abaixo os -9 °C, a luz indicadora se desliga.

ATENÇÃO! Se a luz indicadora de temperatura não sai (por outros motivos que não os listados acima) por mais de seis horas, o compressor está a trabalhar constantemente ou não está a funcionar, consulte um Técnico qualificado.

- O ruído ficar mais alto. Verifique se o aparelho está estável num lugar plano. Para nivelá-lo regule os pés da frente. Verifique se o aparelho está encostado a mobiliário e se alguma parte do sistema de refrigeração na parte de trás do corpo do aparelho está a tocar na parede. Afaste o

aparelho do mobiliário ou das paredes. Verifique se a causa do ruído crescente se deve a garrafas, latas ou pratos no aparelho que podem estar em contacto entre si.

• Aparecer água na parte debaixo do compartimento do frigorífico. Verifique se o espaço do canal de água de descongelação não está bloqueado. Limpe o espaço do canal de água de descongelação com um produto de limpeza para esse efeito.
• Aparecer água nas prateleiras de vidro temperado. Produtos ou pratos com alimentos no compartimento de refrigeração estão a tocar na parede do fundo do compartimento. Não deixe que produtos ou pratos com alimentos toquem na parede do fundo.
• Aparecer água debaixo do aparelho. O tabuleiro de recolha de água de descongelação escorregou para fora do compressor. Coloque o tabuleiro em cima do compressor.
• Quando a porta do aparelho é aberta, a junta vedante de borracha é puxada para fora. A junta está suja com alimentos pegajosos (gordura, geleia). Limpe a junta vedante e a respectiva ranhura com água quente contendo sabão ou detergente de lavar a loiça e depois passe um pano para secar. Monte a junta vedante de borracha no lugar.
• Temperatura elevada no aparelho, as pausas de funcionamento do aparelho são curtas. Veja se a porta do aparelho está a fechar bem, se não esteve aberta durante mais tempo do que o necessário ao tirar ou a colocar alimentos ou se foi colocada uma grande quantidade de comida quente no aparelho.
• A parte de cima do aparelho tem condensação em cima. A humidade relativa do ar ambiente é superior a 70%. Ventile a divisão onde se encontra o aparelho e, se possível, retire a causa da humidade.

TRANSPORTE

O FABRICANTE NÃO SERÁ RESPONSÁVEL POR QUAISQUER DANOS NO APARELHO QUE RESULTEM DO NÃO CUMPRIMENTO DAS INSTRUÇÕES DE TRANSPORTE.

• O aparelho deve ser transportado apenas na posição vertical.
• Durante o transporte, o aparelho deve estar protegido das condições atmosféricas (chuva, neve, humidade).
• O aparelho deve estar bem preso durante o transporte para não escorregar nem chocar dentro do veículo de transporte.
• Se o aparelho tiver sido transportado numa posição que não na vertical, pode ser ligado à alimentação da rede ao fim de 4 horas no mínimo. Se não seguir estas instruções, o compressor do aparelho pode avariar.

ASSISTÊNCIA PRESTADA AO ABRIGO DA GARANTIA

SE O APARELHO NÃO ESTIVER A FUNCIONAR BEM, VEJA SE CONSEGUE SER VOCÊ A RESOLVER O PROBLEMA DO MAU FUNCIONAMENTO. Se não conseguir resolver o problema sozinho, contacte o representante de assistência do frigorífico mais perto de si por telefone ou por escrito. Quando entrar em contacto, indique o modelo 1 e o número 2 do frigorífico. Encontrará estes dados no rótulo do produto, que está colado na parede esquerda do compartimento do frigorífico, junto das gavetas da fruta e dos legumes.

1 2 1 2 FOR 2014-12-07 Set up to 30% Then set down 30% Place up to 50% Set up to 50% C:\Program Files\Design\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\ Office C:\Program Files\Design\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office\Software\Office \\\#
