MANUAL DE UTILIZADOR AA12HC Infiniton

AIRE ACONDICIONADO TIPO SPLIT

Manual do proprietário

※ Por favor, leia este manual do proprietário com cuidado e atenção antes de operar a unidade!
※ Tome cuidado com este manual para referência futura.

11326001000883

CONTEÚDO

Maintenance Notice

Operação e manutenção

Atenção 1

Precauções de segurança 2

Avisos de uso 7

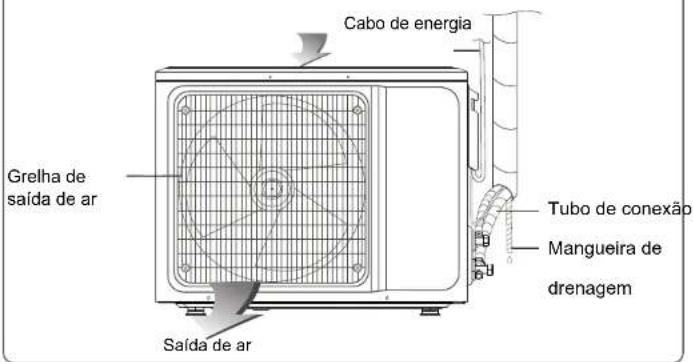

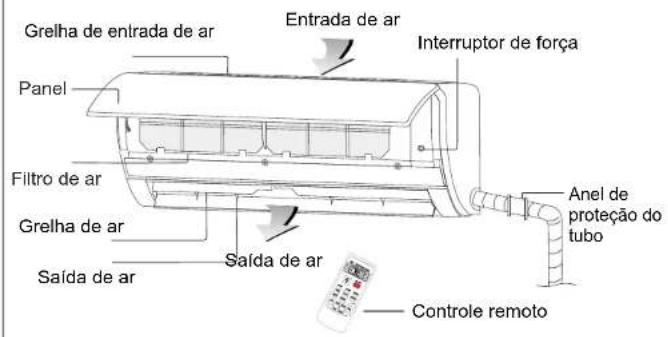

Nomes de cada parte 9

Solução de problemas 12

Serviço de instalação

Avisos para instalação 14

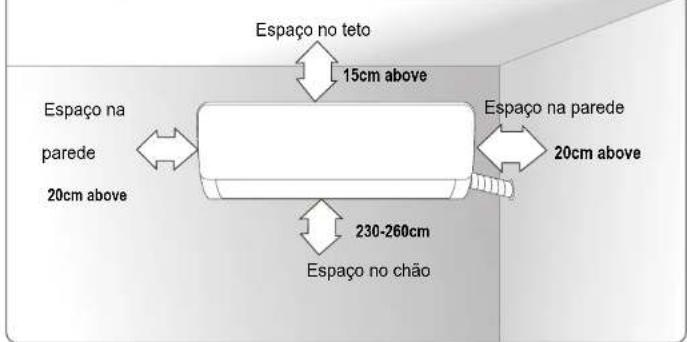

Instalação para unidade interior 18

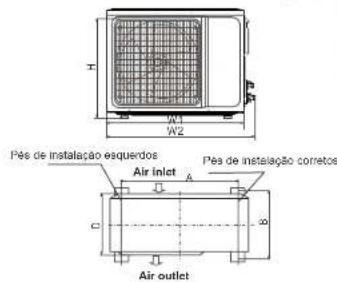

Instalação para unidade externa 21

Verificar após a instalação e operação de teste ... 24

Aviso de Manutenção 25

Nota: Todas as ilustrações neste manual são apenas para fins explicativos. O seu ar condicionado pode ser ligeiramente diferente. A forma real deve prevalecer. Elas estão sujeitas a alterações sem aviso prévio para melhorias futuras.

1. Não encha o tanque em sua capacidade total (o volume de injeção de líquido não excede 80% do volume do tanque).

2. Mesmoqueaduraçãosejacurta, elanãodeveexcederapressãomáximadetrabalhodo tanque.

3. Após a conclusão do enchimento do tanque e o final do processo de operação, verifique se os tanques e o equipamento devem ser removidos rapidamente e se todas as válvulas de fechamento do equipamento estão fechadas.

4. Os refrigerantes recuperados não podem ser injetados em outro sistema antes de serem purificados e testados.

Nota: A identificação deve ser feita após o descarte do aparelho e a evacuação de refrigerantes. A identificação deve conter a data e o endosso. Certifique-se de que a identificação no aparelho possa refletir os refrigerantes inflamáveis contidos neste aparelho.

Recuperação:

1. É necessária a folga dos refrigerantes no sistema ao reparar ou desfazer o aparelho. Recomenda-se remover completamente o refrigerante.

2. Somente um tanque de refrigerante especial pode ser usado ao carregar o refrigerante no tanque de armazenamento. Verifique se a capacidade do tanque é adequada à quantidade de injecção de refrigerante em todo o sistema. Todos os tanques destinados a serem usados para a recuperação de refrigerantes devem ter uma identificação de refrigerante (ou seja, tanque de recuperação de refrigerante). Os tanques de armazenamento devem estar equipados com válvulas de alívio de pressão e válvulas globo e devem estar em boas condições. Se possível os tanques vazios devem ser evacuados e mantidos à temperatura ambiente antes do uso.

3. O equipamento de recuperação deve ser mantido em boas condições de trabalho e equipado com instruções de operação do equipamento para facilitar o acesso. O equipamento deve ser adequado para a recuperação de refrigerantes R32. Além disso, deve haver um aparelho de ponderação qualificado que possa ser usado normalmente. A mangueira deve ser conectada com uma junta de conexão destacável com taxa de vazamento zero e ser mantida em boas condições.

Antes de usar o equipamento de recuperação, verifique se ele está em boas condições e se obtém uma manutenção perfeita. Verifique se todos os componentes elétricos estão vedados para evitar o vazamento do refrigerante e o incêndio causado por ele. Se você tiver alguma dúvida, consulte o fabricante.

1. O refrigerante recuperado deve ser carregado nos tanques de armazenamento apropriados, anexado a uma instrução de transporte e devolvido ao fabricante do refrigerante. Não misture refrigerante em equipamentos de recuperação, especialmente em um tanque de armazenamento.

2. O espaço que carrega a refrigeração R32 não pode ser incluído no processo de transporte. Tome medidas anti eletrostáticas, se necessário no transporte. No processo de transporte, carregamento e descarregamento, as medidas de proteção necessárias devem ser tomadas para proteger o ar condicionado e garantir que o ar condicionado não seja danificado.

3. Ao remover o compressor ou limpar o óleo do compressor, venifique se o compressor é bombeado para um nível apropriado para garantir que não haja refrigerantes R32 residuais no óleo lubrificante. O bombeamento a vácuo deve ser realizado antes do retorno do compressor ao fornecedor. Garanta a segurança ao descarregar o óleo do sistema.

Aviso de Manutenção

ATENÇÃO

1. Através do processo de sopro, o sistema é carregado no nitrogênio anaeróbico para atingir a pressão de trabalho sob o estado de vácuo; o nitrogênio livre de oxigênio é emitido para a atmosfera e, no final, aspira o sistema. Repita esse processo até que todos os refrigerantes do sistema sejam limpos. Após o carregamento final do nitrogênio anaeróbico, descarregue o gás na pressão da atmosfera e, em seguida, o sistema poderá ser soldado. Esta operação é necessária para soldar a tubulação.

Como complemento ao procedimento geral, os seguintes requisitos precisam ser adicionados: - Certifique-se de que não haja contaminação entre diferentes refrigerantes ao usar um dispositivo de carregamento de refrigerante. O gasoduto para carregar refrigerantes deve ser o mais curto possível para reduzir o resíduo de refrigerantes.

• Os tanques de armazenamento devem permanecer na vertical.
• Verifique se as soluções de aterramento já foram tomadas antes que o sistema de refrigeração seja carregado com refrigerantes.
• Depois de terminar o carregamento (ou quando ainda não estiver concluído), rotule a marca no sistema.
• Cuidado para não sobrecarregar os refrigerantes.

Sucata e Recuperação

Sucatear:

Antes deste procedimento, o pessoal técnico deve estar completamente familiarizado com o equipamento e todos os seus recursos e fazer uma prática recomendada para a recuperação segura de refrigerante. Para reciclar o refrigerante, deve analisar as amostras de refrigerante e óleo antes da operação. Garanta a energia necessária antes do teste.

1. Familiarize-se com o equipamento e a operação.
2. Desconecte a fonte de alimentação.
3. Antes de executar esse processo, você deve se certificar de:
4. Se necessário, a operação do equipamento mecânico deve facilitar a operação do tanque de refrigerante.
5. Todo o equipamento de proteção individual é eficaz e pode ser usado corretamente.
6. Todo o processo de recuperação deve ser realizado sob a orientação de pessoal qualificado.
7. A recuperação de equipamentos e tanque de armazenamento deve estar em conformidade com os padrões nacionais relevantes.
8. Se possível, o sistema de refrigeração deve ser aspirado.
9. Se o estado de vácuo não puder ser alcançado, você deve extrair o refrigerante em cada parte do sistema de muitos lugares.
10. Antes do início da recuperação, você deve garantir que a capacidade do tanque de armazenamento seja suficiente.
11. Inicie e opere o equipamento de recuperação de acordo com as instruções do fabricante.

AVISO: Este ar condicionado utiliza refrigerante inflamável R32 Notas: O ar condicionado com refrigerante R32, se for tratado de forma grosseira, pode causar sérios danos ao corpo humano ou a objetos próximos.

• O espaço da instalação, uso, reparo e armazenamento deste ar condicionado deve ser maior que 5m ^2 .
  * O refrigerante do ar condicionado não pode carregar mais de 1,7 kg.
  * Não use meios para acelerar o processo de degelo ou para limpar, além dos recomendados pelo fabricante.
  * Não fure ou queime o ar condicionado e verifique se a tubulação de refrigerante está danificada.
  * O aparelho deve ser armazenado em uma sala sem fontes de ignição em operação contínua (por exemplo: chamas abertas, um aparelho a gás em operação ou um aquecedor elétrico em operação).
  * Observe que o refrigerante pode não ter gosto.
  ^a O armazenamento do ar condicionado deve poder evitar danos mecânicos causados por acidente.
  * A manutenção ou reparo de condicionadores de ar usando refrigerante R32 deve ser
  realizada após a verificação de segurança para minimizar o risco de incidentes.
  * O ar condicionado deve ser instalado com a tampa da válvula de parada.
  * Leia atentamente as instruções antes de instalar, usar e manter.

Precauções de segurança

A instalação ou operação incorreta ao não seguir estas instruções pode causar danos ou pessoas, propriedades etc. A seriedade é classificada pelas seguintes indicações:

WARNING

Este símbolo indica a possibilidade de morte ou ferimentos graves.

CAUTION

Este símbolo indica a possibilidade de ferimentos ou danos às propriedades.

WARNING

Este aparelho pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se elas receberem supervisão ou instruções sobre o uso do aparelho de maneira segura e entenderem os perigos. envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do usuário não devem ser feitas por crianças sem supervisão. (Apenas para o AC com CE-MARKING)

Este aparelho não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instrução sobre o uso do aparelho por uma pessoa responsável por sua segurança. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho. (Exceto para a CA com MARCAÇÃO CE)

Aviso de Manutenção

Inspeção do cabo

Verifique o cabo quanto a desgaste, corrosão, sobretensão, vibração e verifique se há bordas afiadas e outros efeitos adversos no ambiente circundante. Durante a inspeção, o impacto do envelhecimento ou a vibração contínua do compressor e do ventilador devem ser levados em consideração.

Verificação de vazamento de refrigerante R32

Nota: Verifique o vazamento do refrigerante em um ambiente em que não haja uma fonte de ignição em potencial. Nenhuma sonda de halogênio (ou qualquer outro detector que use chama aberta) deve ser usada.

Método de detecção de vazamento:

Para sistemas com refrigerante R32, o instrumento eletrônico de detecção de vazamento está disponível para detecção e a detecção de vazamento não deve ser realizada em ambiente com refrigerante. Verifique se o detector de vazamento não se tornará uma fonte potencial de ignição e se é aplicável ao refrigerante medido. O detector de vazamento deve ser ajustado para a concentração mínima de combustível inflamável (porcentagem) do refrigerante. Calibre e ajuste para a concentração adequada de gás (não mais que 25%) com o refrigerante usado.

O fluido usado na detecção de vazamentos é aplicável à maioria dos refrigerantes. Mas não use solventes de cloreto para impedir a reação entre cloro e refrigerantes e a corrosão da tubulação de cobre.

Se você suspeitar de um vazamento, remova todo o fogo da cena ou apague o fogo. Se o local do vazamento precisar ser soldado, todos os refrigerantes deverão ser recuperados ou isolar todos os refrigerantes do local do vazamento (usando a válvula de corte). Antes e durante a soldagem, use o OFN para purificar todo o sistema.

Remoção e bombeamento a vácuo

1. Verifique se não há fonte de fogo acesa perto da saída da bomba de vácuo e se a ventilação está boa.

2. Permita que a manutenção e outras operações do circuito de refrigeração sejam realizadas de acordo com o procedimento geral, mas as melhores operações a seguir que a inflamabilidade já foi levada em consideração são a chave. Você deve seguir os seguintes procedimentos:

- Remova o refrigerante.

- Descontamine a tubulação por gases inertes.

Evacuação.

- Descontamine a tubulação com gases inertes novamente.

• Corte ou solde o oleoduto.

1. O refrigerante deve ser devolvido ao tanque de armazenamento apropriado. O sistema deve ser soprado com nitrogênio livre de oxigênio para garantir a segurança. Esse processo pode precisar ser repetido várias vezes. Esta operação não deve ser realizada com ar comprimido ou oxigênio.

Aviso de Manutenção

Safety Precautions

1. Nenhuma fonte de ignição:

Nenhuma pessoa que realize trabalhos em relação a um sistema de refrigeração que envolve a exposição de qualquer trabalho de tubulação deve usar quaisquer fontes de ignição de tal maneira que possa levar ao risco de incêndio ou explosão. Todas as fontes possíveis de ignição, incluindo o consumo de cigarros, devem ser mantidas suficientemente afastadas do local de instalação, reparo, remoção e descarte, durante as quais o refrigerante pode ser liberado para o espaço circundante. Antes do trabalho, a área ao redor do equipamento deve ser inspecionada para garantir que não haja perigos inflamáveis ou riscos de ignição.

Os sinais "Não fumadores" devem ser exibidos.

Área Ventilada (abra a porta e a janela):

1. Certifique-se de que a área esteja ao ar livre ou seja adequadamente ventilada antes de invadir o sistema ou realizar qualquer trabalho a quente. Um certo grau de ventilação deve continuar durante o período em que o trabalho é realizado. A ventilação deve dispersar com segurança qualquer refrigerante liberado e, de preferência, expulsá-lo externamente para a atmosfera.
2. Verifica o equipamento de refrigeração:

Nos locais em que os componentes elétricos estão sendo trocados, eles devem ser adequados ao objetivo e à especificação correta. Sempre, as diretrizes de manutenção e serviço do fabricante devem ser seguidas. Em caso de dúvida, consulte o departamento técnico do fabricante para obter assistência. As seguintes verificações devem ser aplicadas às instalações que utilizam refrigerantes inflamáveis:

• O tamanho da carga está de acordo com o tamanho da sala em que as peças que contêm refrigerante estão instaladas.
• As máquinas e tomadas de ventilação estão funcionando adequadamente e não estão obstruídas.
• Se um circuito de refrigeração indireta estiver sendo usado, o circuito secundário deve ser verificado quanto à presença de refrigerante.

• Tubos ou componentes de refrigeração são instalados em uma posição em que é improvável que sejam expostos a qualquer substância que possa corroer os componentes que contêm refrigerante, a menos que os componentes sejam construídos com materiais que sejam inerentemente resistentes à corrosão ou que estejam adequadamente protegidos contra corrosão.

• Checks to electrical devices:

Initial safety checks shall include:
- Que os capacitores estão descarregados: isso deve ser feito de maneira segura para evitar a possibilidade de faíscas.
- Que nenhum componente elétrico e fiação sejam expostos ao carregar, recuperar ou limpar o sistema.
- Mantenha a continuidade do aterramento.

O ar condicionado deve estar aterrado. Um aterramento incompleto pode resultar em choques elétricos.

Não conecte o fio terra à tubulação de gás, tubulação de água, pára-raios ou fio de terra do telefone.

Sempre desligue o dispositivo e corte a fonte de alimentação quando a unidade não estiver em uso por muito tempo, para garantir a segurança.

Cuidado para não deixar o controle remoto e a unidade interna molhados ou muito molhados.

Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoas qualificadas da mesma forma para evitar riscos.

Não desligue o interruptor principal durante a operação ou com as mãos molhadas.

Isso pode causar choque elétrico.

Não compartilhe a tomada com outro aparelho elétrico.

Sempre desligue o dispositivo e corte a fonte de alimentação antes de realizar qualquer manutenção ou limpeza.

Caso contrário, pode causar choque elétrico ou danos.

Não puxe o cabo de alimentação.

Os danos ao puxar o cabo de alimentação causarão sérios choques elétricos.

Um aviso de que os dutos conectados a um aparelho não devem conter uma fonte de ignição.

Precauções de segurança

Aviso de Manutenção

Não instale o ar condicionado em um local onde haja gás ou líquido inflamável. A distância entre eles deve acima de 1m.

Pode causar incêndio e até explosão

Não use produtos de limpeza líquidos ou corrosivos. Limpe o ar condicionado e borrife água ou outro líquido.

Isso pode causar choque elétrico ou danos à unidade.

Não tente consertar o ar condicionado sozinho.

Reparos incorretos podem causar incêndio ou explosão. Entre em contato com um técnico de serviço qualificado para todos os requisitos de serviço.

Não use ar condicionado em tempestades com raios.

A fonte de alimentação deve ser cortada a tempo de evitar a ocorrência de perigo.

Não coloque mãos ou objetos nas entradas ou saídas de ar.

Isso pode causar ferimentos ou danos à unidade.

Observe se o suporte instalado é firme o suficiente ou não.

Se estiver danificado, poderá causar a queda da unidade e causar ferimentos.

Não bloqueie a entrada ou saída de ar.

Caso contrário, a capacidade de resfriamento ou aquecimento será enfraquecida, e até o sistema poderá parar de funcionar.

Não deixe o ar condicionado soprar contra o aquecedor.

Caso contrário, levará à combustão incompleta, causando envenenamento.

O aparelho deve ser instalado de acordo com os regulamentos nacionais de fiação.

Um disjuntor de aterramento com capacidade nominal deve ser instalado para evitar possíveis choques elétricos.

Atenção:

Para manutenção ou sucata, entre em contato com os centros de serviço autorizados. A manutenção por pessoa não qualificada pode causar perigos.

Alimente o ar condicionado com refrigerante R32 e mantenha-o em estrita conformidade com os requisitos do fabricante. O capítulo está focado principalmente em requisitos especiais de manutenção para aparelhos com refrigerante R32. Peça ao reparador que leia o manual de serviço técnico pós-venda para obter informações detalhadas.

Requisitos de qualificação do pessoal de manutenção

1. É necessário treinamento especial adicional aos procedimentos usuais de reparo de equipamentos de refrigeração quando o equipamento com refrigerantes inflamáveis é afetado. Em muitos países, esse treinamento é realizado por organizações nacionais de treinamento credenciadas para ensinar os padrões nacionais de competência relevantes que podem ser definidos na legislação. A competência alcançada deve ser documentada por um certificado.
2. A manutenção e o reparo do ar condicionado devem ser realizados de acordo com o método recomendado pelo fabricante. Se forem necessários outros profissionais para ajudar a manter e reparar o equipamento, ele deve ser realizado sob a supervisão de pessoas com qualificação para reparar a CA equipada com refrigerante inflamável.

Inspeção do Site

A inspeção de segurança deve ser realizada antes da manutenção do equipamento com refrigerante R32 para garantir que o risco de incêndio seja minimizado. Verifique se o local está bem ventilado, se o equipamento antiestático e de prevenção de incêndio é perfeito.

Enquanto mantém o sistema de refrigeração, observe as seguintes precauções antes de operar o sistema.

1. Área de trabalho geral:
   Todo o pessoal de manutenção e outras pessoas que trabalham na área local devem receber instruções sobre a natureza do trabalho que está sendo realizado. O trabalho em espaços confinados deve ser evitado. A área ao redor da área de trabalho deve ser seccionada. Certifique-se de que as condições dentro da área tenham sido protegidas pelo controle de materiais inflamáveis.
2. Verificação da presença de refrigerante:
   A área deve ser verificada com um detector de refrigerante adequado antes e durante o trabalho, para garantir que o técnico esteja ciente de atmosferas potencialmente tóxicas ou inflamáveis. Certifique-se de que o equipamento de detecção de vazamento usado seja adequado para uso com todos os refrigerantes aplicáveis, ou seja, sem faiscas, adequadamente vedados ou intrinsecamente seguros.
3. Presença de extintor de incêndio:
   Se qualquer trabalho a quente for realizado no equipamento de refrigeração ou em peças associadas, o equipamento adequado de extinção de incêndio deve estar disponível à mão. Tenha um extintor de pó seco ou de CO2 adjacente à área de carregamento.

Verificar após a instalação e operação de teste

Verificar após a instalação

★ Verificação de segurança elétrica

1. Se a tensão de alimentação for a necessária

2. Se houver alguma conexão defeituosa ou incorreta em cada um dos fios de energia, sinal e aterramento.

3. Se o fio terra do ar condicionado estiver firmemente aterrado.

★ Verificação de segurança da instalação

1. Se a instalação é segura.

2. Se o dreno da água for suave.

3. Se a fiação e a tubulação estiverem corretamente instaladas.

4. Verifique se nenhum material estranho ou ferramenta foi deixado dentro da unidade.

5. Verifique se a tubulação de refrigerante está bem protegida

★ Teste de vazamento do refrigerante

Dependendo do método de instalação, os seguintes métodos podem ser usados para verificar se há vazamentos suspeitos, em áreas como as quatro conexões da unidade externa e os núcleos das válvulas de corte e válvulas t:

1. Método da bolha: aplique spray de uma camada uniforme de água com sabão sobre o ponto suspeito de vazamento e observe cuidadosamente a bolha.

2. Método do instrumento: verifique se há vazamento apontando a sonda do detector de vazamento de acordo com as instruções para os pontos suspeitos de vazamento. Nota: Verifique se a ventilação está boa antes de verificar.

Operação de teste

Preparação da operação de teste:

※ Verifique se todos os cabos de tubulação e conexão estão bem conectados.

※ Confirme se os valores do lado do gás e do líquido estão totalmente abertos.

※ Conecte o cabo de alimentação a uma tomada independente.

Nota: Verifique se a ventilação está boa antes do teste.

Método de operação de teste:

1. Ligue a energia e pressione o botão liga / desliga do controle remoto para iniciar o ar condicionado.

2. Seleccione COOL, HEAT (não disponível nos modelos somente de refrigeração), SWING e outros modos de operação com o controle remoto e verifique se a operação está correta.

Precauções de segurança

Este produto contém gases fluorados com efeito de estufa. Refrigerant leakage contributes to climate change.

Verifique se não há objetos a seguir sob a unidade interna: 1. microondas, fornos e outros objetos quentes.

1. computadores e outros aparelhos eletrostáticos.

2. soquetes que são conectados com frequência.

As juntas entre a unidade interna e a externa não devem ser reutilizadas, a menos que seja re-queimada a tubulação.

A especificação do fusível está impressa no bord do circuito, como: 3.15A / 250V CA, etc.

Aviso WEEE

Significado de caixote do lixo com rodas riscado: Não descarte aparelhos elétricos como

lixo municipal não classificado, use instalações de coleta.

Entre em contato com o governo local para obter informações em relação aos sistemas de coleta disponíveis.

Se os aparelhos elétricos forem descartados aterros ou lixões, substâncias perigosas pode vazar para as águas subterrâneas e entrar no cadeia alimentar, prejudicando sua saúde e bem-estar.

Ao substituir aparelhos antigos por novos, o revendedor é legalmente obrigado a devolver seu aparelho antigo para descarte pelo menos gratuitamente.

Precauções de segurança

CUIDADO

Não abra as janelas e as portas por muito tempo quando o ar condicionado estiver funcionando.

Caso contrário, a capacidade de refrigeração ou aquecimento será enfraquecida.

Não fique na parte superior da unidade externa nem coloque coisas pesadas sobre ela.

Essa nuvem causa ferimentos pessoais ou danifica a unidade.

Não use o ar condicionado para outros fins, como secar roupas, preservar alimentos etc.

Não aplique o ar frio no corpo por um longo tempo.

Isso irá deteriorar suas condições físicas e causar problemas de saúde.

Defina a temperatura adequada.

Ajustes apropriados da temperatura podem impedir o desperdício de eletricidade.

Se o seu ar condicionado não estiver equipado com um cabo de alimentação e um plugue, um dispositivo anti-explosão o comutador polipolar deve ser instalado na fiação fixa e a distância entre os contatos não deve ser inferior a 3,0 mm.

Se o seu ar condicionado estiver permanentemente conectado à fiação fixa, um dispositivo de corrente residual anti-explosão (RCD) com uma corrente operacional residual nominal não superior a 30 mA deve ser instalado na fiação fixa.

O circuito da fonte de alimentação deve ter protetor de vazamento e interruptor de ar cuja capacidade deve ser superior a 1,5 vezes a corrente máxima.

Instalação para unidade externa

Aspiração

★A bomba de refrigerante R32 exclusiva deve ser usada para fazer o vácuo de refrigerante R32.

Antes de trabalhar no ar condicionado, remova a tampa da válvula de parada (válvulas de gás e líquido) e depois aperte-a novamente (para evitar o possível vazamento de ar) 1. Para evitar vazamentos e derramamentos de ar, aperte loda

a porca de conexão de todos os tubos de alargamento.

1. Conecte a válvula de parada, a mangueira de carga, a válvula coletor e a bomba de vácuo.
2. Abra totalmente a alça Lo da válvula do coletor e aplique vácuo por pelo menos 15 minutos e verifique se o medidor de vácuo composto apresenta -0,1MPa (-76cmHg).
3. Após aplicar o vácuo, abra totalmente a válvula de parada com uma chave sextavada.
4. Verifique se as conexões internas e externas estão livres de vazamento de ar.

Drenagem de condensação externa (somente tipo bomba de calor)

Quando a unidade está aquecendo, a água de condensação e a água de degelo podem sair de maneira confiável pela casa de drenagem. Instalação:

Instale o cotovelo de drenagem externo no orifício Φ25 na placa de base e junte a mangueira de drenagem ao cotovelo para que as águas residuais formadas na unidade externa possam ser drenadas

para um prato adequado.

Instalação para unidade externa

Avisos de uso

Conexão de fiação

1. Solte os parafusos e remova a tampa das peças E da unidade.
2. Conecte os cabos respectivamente aos terminais correspondentes da placa de terminais da unidade externa (consulte o diagrama de fiação) e, se houver sinais conectados ao plugue, conduza a junta de topo.

3. Fio terra: Remova o parafuso de aterramento do suporte elétrico, cubra a extremidade do fio de aterramento no parafuso de aterramento e aparafuse-o no orifício de aterramento.

4. Fixe o cabo de maneira confiável com prendedores (quadro de pressão).

5. Coloque a tampa das peças E novamente em seu lugar original e aperte-a com parafusos.

Diagrama de fiação

velocidade constante

To Indoor unit

To power

Ta Indoor unit

Velocidade variável

To Indoor unit
To power

※ Este manual geralmente inclui o modo de fiação para os diferentes tipos de ar condicionado. Não podemos excluir a possibilidade de que algum tipo especial de diagrama de fiação não esteja incluído.
※ O diagrama é apenas para referência. Se a entidade diferir deste diagrama de fiação, consulte o diagrama de fiação detalhado que acompanha a unidade que você comprou.

As condições da unidade normalmente não podem ser executadas

* Dentro da faixa de temperatura fornecida na tabela a seguir, o ar condicionado pode parar de funcionar e outras anomalias podem surgir.

* Quando a temperatura está muito alta, o ar condicionado pode ativar o dispositivo de proteção automática, para que o ar condicionado possa ser desligado.
^a Quando a temperatura está muito baixa, o trocador de calor do ar condicionado pode congelar, causando pingos de água ou outro mau funcionamento.
* No resfriamento ou desumidificação a longo prazo com umidade relativa acima de 80% (portas e janelas estão abertas), pode haver condensação de água ou gotejamento próximo à saída de ar.
* T1 e T3 referem-se à ISO 5151.

Notas para aquecimento

* O ventilador da unidade interna não funciona imediatamente quando o aquecimento é iniciado para evitar a saída de ar fresco.
* Quando estiver frio e úmido lá fora, a unidade externa desenvolverá gelo sobre o trocador de calor, o que aumentará a capacidade de aquecimento. Então o ar condicionado iniciará a função de degelo.
* Durante o degelo, o ar condicionado interrompe o aquecimento por cerca de 5 a 12 minutos.
* Pode sair vapor da unidade externa durante o degelo. Isso não é um defeito, mas um resultado do degelo rápido.
* O aquecimento será retomado após a conclusão do degelo.

Notas para desligar

* Quando o ar condicionado é desligado, o controlador principal decide automaticamente se deve parar imediatamente ou depois de executar por dezenas de segundos com menor frequência e menor velocidade do ar.

Avisos de uso

Operação de emergência

Se o controle remoto for perdido ou quebrado, use o botão interruptor de força para operar o ar condicionado.

Se este botão for pressionado com a unidade desligada, o ar condicionado funcionará no modo Automático.

Se este botão for pressionado com a unidade LIGADA, o ar condicionado irá parar de funcionar.

Ajuste da direção do fluxo de ar

1. Use os botões de giro para cima e para baixo e para a esquerda e direita no controle remoto para ajustar a direção do fluxo de ar. Consulte o manual de operação do controle remoto para obter detalhes.

2. Para modelos sem a função de oscilação esquerda-direita, a ventilação de ar deve ser movida manualmente.

Nota: Mova as saídas de ar antes que a unidade esteja em operação,

ou seu dedo pode estar ferido.

Nunca coloque a mão na entrada ou saída de ar quando o ar condicionado estiver em operação.

Cuidado específico

1. Abra o painel frontal do interior.

2. O conector (como Fig) não pode tocar na placa de terminais e está posicionado como mostrado na Fig.

Instalação para unidade externa

Desenho dimensional da instalação da unidade externa

Espaço para a obstrução 50cm Above 10cm Above Ar no lado 30cm Above Espaço para a obstrução 200cm Above Lado de saída de ar 50cm Above Espaço para a obstrução Parafuso da unidade externa de l Outros Unit Pina de Shano

Pés de instalação esquerdos Air inlet Pés de instalação corretos Air outlet

Parafuso da unidade externa de instalação

Outdoor Unit Size of Shape W1(W2)*H*D (mm)	A (mm) B (mm)
665(710)×420×280 430 280
600(645)×485×260	400	290
660(710)×500×240	500	260
700(745)×500×255	460	260
730(780)×545×285	540 280
760(810)×545×285	540	280
790(840)×550×290	545	300
800(860)×545×315	545	315
800(850)×590(690)×310	540 325
825(880)×655×310	540	335
900(950)×700×350	630	350
900(950)×795×330	535	350
970(1044)×803×395	675	409

Instale o tubo de conexão

Conecte a unidade externa com o tubo de conexão: Aponte o contra-orifício do tubo de conexão à valvula de parada e aperte a porca do atarraxamento com os dedos. Em seguida, aperte a porca do atarraxamento com uma chave dinamométrica. Ao prolongar a tubulação, uma quantidade extra de refrigerante deve ser adicionada para que a operação e o desempenho do ar condicionado não sejam comprometidos.

Nota: 1. Esta tabela é apenas para referência.

1. As juntas não devem ser reutilizadas, a menos que após a queima do tubo.
2. Após a instalação, verifique se a tampa da válvula de parada está bem fixada.

Instalação para unidade interior

Nomes de cada parte

Instalação do cabo de interconexão

- Conecte o cabo de interconexão da unidade interna

1. Abra o painel, remova o parafuso na tampa da fiação e retire a tampa.
2. Faça o cabo de interconexão atravessar o orifício transversal do cabo na parte traseira da unidade interna e puxe-o pela parte frontal. Alguns modelos não possuem um cabo de sinal.
3. Retire o grampo de arame; conecte o cabo de interconexão ao terminal de fiação de acordo com o diagrama de fiação; aperte o parafuso e prenda o cabo de interconexão com uma presilha.
   NOTA:
4. ※ Este manual geralmente inclui o modo de fiação para os diferentes tipos de ar condicionado. Não podemos excluir a possibilidade de que algum tipo especial de diagrama de fiação não esteja incluído.
5. ※ O diagrama é apenas para referência. Se a entidade diferir deste diagrama de fiação, consulte o diagrama de fiação detalhado que acompanha a unidade que você comprou.

velocidade constante

To Outdoor unit

To Outdoor unit

Velocidade variável

To Outdoor unit

To Outdoor unit

Connector

Se houver um conector, conecte-o diretamente.

1. Coloque a tampa da fiação de volta e aperte o parafuso.
2. Feche o painel.

- Após a instalação, verifique

1. Os parafusos foram fixados de maneira eficaz e não há risco de afrouxamento.
2. Conector da placa de vídeo, se estiver no lugar certo e não tocar na placa de terminais.
3. Tampa da caixa de controle, se estiver bem fechada

Unidade interna

Grelha de entrada de ar Entrada de ar Interruptor de força Panel Filtro de ar Grelha de ar Saída de ar Saída de ar Anel de proteção do tubo Controle remoto

Unidade externa

Cabo de energia Grelha de saída de ar Tubo de conexão Mangueira de drenagem Saída de ar

Nota: Todas as ilustrações neste manual são apenas para fins explicativos. O seu ar condicionado pode ser ligeiramente diferente. A forma real deve prevalecer. Eles estão sujeitos a alterações sem aviso prévio para aprimoramento futuro.

Plug, função WIFI, função de ion negativo e função de balanço vertical e horizontal são opcionais; a unidade real deve prevalecer.

Limpeza e cuidados

ATENÇÃO

Antes da limpeza do ar condicionado, ele deve ser desligado e a eletricidade deve ser cortada por mais de 5 minutos; caso contrário, pode haver o risco de choques elétricos.

Não molhe o ar condicionado, pois isso pode causar choque elétrico. Certifique-se de não enxaguar o ar condicionado com água em nenhuma circunstância.

Líquidos voláteis, como diluente ou gasolina, danificam a carcaça do ar condicionado; portanto, limpe a carcaça do ar condicionado apenas com um pano seco e macio e umede umedecido com detergente neutro.

Durante o uso, preste atenção à limpeza regular do filtro, para evitar o acúmulo de poeira que pode afetar o desempenho do ar condicionado. Se o ambiente de serviço do ar condicionado estiver empoeirado, aumente o número de vezes de limpeza correspondente. Depois de remover o filtro, não toque na parte da aleta da unidade interna com o dedo, sem força para danificar a tubulação de refrigerante.

Limpe o painel

Quando o painel da unidade interna estiver contaminado, limpe-o suavemente com uma toalha torcida usando água morna abaixo de 40 °C e não remova o painel durante a limpeza.

Limpe o filtro de ar

■ Retire o filtro de ar

1. Use as duas mãos para abrir o painel para um ângulo de ambas as extremidades do painel, de acordo com a direção da seta.

2. Solte o filtro de ar do slot e remova-o.

■ Limpe o filtro de ar

Use um aspirador de pó ou água para enxaguar o filtro e, se estiver muito sujo (por exemplo, com sujeira oleosa), limpe-o com água moma (abaixo de 45 °C) com detergente neutro e, em seguida, coloque o filtro na sombra para seco no ar.

Instalação para unidade interior

Rota do Gasoduto

1. Dependendo da posição da unidade, a tubulação pode ser direcionada lateralmente a partir da esquerda ou direita (Fig 1) ou verticalmente a partir da parte traseira (Fig 2) (dependendo do comprimento do tubo da unidade interna). No caso de roteamento lateral, corte o material de corte de saída do lado oposto.

nguelra e cabos de nagem de tubos de hexão
Fig 1 Fig 2
Cullal material preparation

Cconexão de mangueira e cabos de drenagem de tubulação

Conexão do tubo de drenagem

1. Remova a parte fixa para retirar o tubo da máquina interna da caixa. Aperte a porca sextavada na esquerda da junta até o fim com a mão.

2. Conecte o tubo de conexão à unidade interna:

Aponte para o centro do tubo, aperte a porca do atarraxamento com os dedos e, em seguida, aperte a porca do atarraxamento com uma chave dinamométrica, e a direção é mostrada no diagrama à direita. O torque usado é mostrado na tabela a seguir.

Nota: Verifique cuidadosamente se há algum dano nas juntas antes da instalação. As juntas não devem ser reutilizadas, a menos que seja re-queimada a tubulação.

Tabela de torque de aperto

The size of pipe(mm)	Torque(N·m)
Φ6/Φ6.35	15~25
Φ9/Φ9.52	35~40
Φ12/Φ12.7	45~60
Φ15.88	73~78
Φ19.05	75~80

1. Use uma luva de isolamento para envolver uma parte da junta da unidade interna e o tubo de conexão e, em seguida, use o material isolado para embalsamar e vedar ou o tubo de isolamento, para evitar a geração de água condensada na parte da junta.

2. Conecte a saída de água com os lubos de drenagem e endireite o tubo de conexão, os cabos e a mangueira de drenagem.

3. Use abraçadeiras de plástico para enrolar os tubos, cabos e mangueira de drenagem. Execute o tubo inclinado para baixo.

Fixando a unidade interna

1. Pendure a unidade interna na placa de peg e mova a unidade da esquerda para a direita para garantir que o gancho esteja posicionado corretamente na placa de peg.

2. Empurre para o lado inferior esquerdo e o lado superior direito da unidade em direção à placa de peg, até que o gancho esteja encaixado no slot e faça um clique.

Instalação para unidade interior

Desenho dimensional da instalação da unidade interna

Espaço no teto 15cm above Espaço na parede 20cm above Espaço na parede 20cm above 230-260cm Espaço no chão

Placa de montagem

1. A parede para instalação da unidade interior deve seja duro e firme, para evitar vibrações.
2. Use o parafuso do tipo "+" para prender a placa do pino, montar horizontalmente a placa na parede e garantir a vertical horizontal e longitudinal lateral.
3. Puxe a placa do peg manualmente após a instalação, para confirmar se é sólido.

Furo de parede

1. Faça um furo com um martelo elétrico ou uma broca de água na posição predeterminada na parede para a tubulação, que deve inclinar para fora de 5° a 10°.

2. Para proteger a tubulação e os cabos contra danos que atravessam a parede e contra os roedores que podem habitar

Na parede oca, um anel protetor de tubo deve ser instalado e selado com massa de vidraceiro.

Nota: Geralmente, o orifício da parede é de Φ60mm \~ Φ80mm. Evite fios pré-enterrados e paredes duras ao fazer o furo.

1. Reinstale o filtro seco na ordem inversa da remoção, depois cubra e trave o painel.

Check before using

1. Verifique se todas as entradas e saídas de ar das unidades estão desbloqueadas.
2. Verifique se há entupimento na saída de água do tubo de drenagem e limpe-o imediatamente, se houver.
3. Verifique se o fio terra está aterrado de maneira confiável.
4. Verifique se as pilhas do controle remoto estão instaladas e se a energia é suficiente.
5. Verifique se há danos no suporte de montagem da unidade externa e, se houver, entre em contato com o centro de serviço local.

Manter após o uso

1. Corte a fonte de energia do ar condicionado, desligue o interruptor principal e remova as baterias do controle remoto.
2. Limpe o filtro e o corpo da unidade.
3. Remova a poeira e os detritos da unidade externa.
4. Verifique se há danos no suporte de montagem da unidade externa e, se houver, entre em contato com o centro de serviço local.

Solução de problemas

CAUTION

* Não repare o ar condicionado sozinho, pois a manutenção incorreta pode causar choque elétrico, incêndio ou explosão, entre em contato com o centro de serviço autorizado e deixe os profissionais realizarem a manutenção. A verificação dos itens a seguir antes de entrar em contato com a manutenção pode economizar seu tempo e dinheiro.

Fenômeno

O ar condicionado não funciona.

O ar condicionado não pode funcionar após a inicialização imediata após o desligamento.

O ar condicionado para de funcionar depois de ser ligado por um tempo.

O vento sopra, mas o efeito de resfriamento / aquecimento não é bom.

The indoor unit blows out odor.

Solução de problemas

- Se o ar condicionado for ligado imediatamente após ser desligado, o interruptor de atraso de proteção atrasará a operação por 3 a 5 minutos.

• Pode ter atingido a temperatura definida.
  → É um fenômeno de função normal.
• Pode estar em um estado de degelo. → Ele será restaurado
  automaticamente e executado novamente após o degelo.

• O temporizador de desligamento pode estar definido.
  → Se você continuar a usar, ligue-o novamente.

• O acúmulo excessivo de poeira no filtro, o bloqueio na entrada e saída de ar e o ângulo excessivamente pequeno das lâminas das persianas afetarão o efeito de resfriamento e aquecimento.
  → Limpe o filtro, remova os obstáculos na entrada e saída de ar e regule o ângulo das lâminas da persiana.

• Efeito de resfriamento e aquecimento insuficiente causado pela abertura de portas e janelas e exaustor fechado.

- → A função de aquecimento auxiliar não é ativada durante o aquecimento, o que pode levar a um efeito de aquecimento insuficiente.

→ Ligue a função de aquecimento auxiliar.

- (apenas para modelos com função de aquecimento auxiliar) A configuração do modo está incorreta e as configurações de temperatura e velocidade do vento não são apropriadas. Selecione novamente o modo e defina a temperatura e a velocidade

do vento apropriadas.

- O ar condicionado em si não possui odor indesejável. Se houver odor, pode ser devido ao acúmulo de odor no ambiente.

→Limpeo filtro de ar ou ative a função de limpeza

Avisos para instalação

Requisitos para operações em altura elevada

- Ao realizar a instalação a 2 m ou mais acima do nível da base, os cintos de segurança devem ser usados e os cabos de força suficiente devem ser presos com segurança à unidade externa, para evitar quedas que possam causar ferimentos pessoais ou morte, além de perda de propriedade.

Requisitos de aterramento

• O ar condicionado é o aparelho elétrico de classe I e deve garantir um aterramento confiável.
• Não conecte o fio terra a um cano de gás, cano de água, pára-raios, linha telefônica ou circuito mal aterrado.
• O fio de aterramento é especialmente projetado e não deve ser usado para outros fins, nem deve ser preso com um parafuso comum.
• O diâmetro do cabo de interconexão deve ser recomendado conforme o manual de instruções e com o terminal tipo O que atenda aos padrões locais (o diâmetro interno do terminal tipo O precisa corresponder ao tamanho do parafuso da unidade, não mais que 4,2 mm). Após a instalação, verifique se os parafusos foram corrigidos com eficácia e se não há risco de afrouxamento

Outros

- O método de conexão do ar condicionado e o cabo de alimentação e o método de interconexão de cada elemento independente devem estar sujeitos ao diagrama de fiação afixado à máquina.

- O modelo e o valor nominal do fusível devem estar sujeitos à serigrafia no controlador ou na luva do fusível correspondente.

Name	Quantity	Unit
Unidade interna	1	Set
Controle remoto	1	PC
Baterias (7 #)	2	PC
Manual do proprietário	1	Set
Tubo de drenagem	1	PC

Name	Quantity	Unit
Unidade externa	1	Set
Tubo de conexão	2	PC
Correia de plástico	1	ROLL
Anel de proteção de tubo	1	PC
Luting (massa de vidraceiro)	1	PACKET

NOTA: O cabo de interconexão é um acessório opcional. Todos os acessórios devem estar sujeitos ao material de embalagem real e, se houver alguma diferença, por favorunderstand.

Avisos para instalação

• O rack de montagem da unidade externa deve ser fixado com parafuso de expansão.
• Garanta a instalação segura, independentemente do tipo de parede em que está instalada, para evitar possíveis quedas que possam ferir as pessoas.

Requisitos de segurança elétrica

• Use o circuito dedicado de voltagem e condicionadores de ar para uma fonte de alimentação, e o diâmetro do cabo de alimentação deve seguir os requisitos nacionais.
• Quando a corrente máxima do ar condicionado for ≥16A, ele deverá usar o interruptor de ar ou o interruptor de proteção contra vazamentos equipado com dispositivos de proteção.
  A faixa de operação é de 90% a 110% da tensão nominal local. Mas mau funcionamento da fonte de alimentação, choque elétrico ou incêndio são insuficientes.
  Se a instabilidade de tensão, proposto para aumentar o regulador de tensão.
• A distância mínima entre o ar condicionado e os combustíveis é de 1,5 m.
• O cabo de interconexão conecta as unidades internas e externas. Você deve primeiro escolher o tamanho certo do cabo antes de prepará-lo para a conexão.
• Tipos de cabos: Cabo de alimentação externa: H07RN-F ou H05RN-F; Cabo de interconexão: H07RN-F ou H05RN-F;
• Área mínima da seção transversal do cabo de alimentação e cabo de interconexão.

• O tamanho do cabo de interconexão, cabo de alimentação, fusível e chave necessários é determinado pela corrente máxima da unidade. A corrente máxima é indicada na placa de identificação localizada no painel lateral da unidade. Consulte esta plaqueta de identificação para escolher o cabo, fusível ou chave certo.
  Nota: O número principal de cabos refere-se ao diagrama de fiação detalhado que acompanha a unidade que você comprou.

Solução de problemas

Há som de água corrente durante o funcionamento do ar condicionado.

- Quando o ar condicionado é ligado ou parado, ou o compressor é ligado ou parado durante a operação, às vezes o som de "chiado" da água corrente pode ser ouvido. → Este é o som do fluxo do refrigerante, não é um mau funcionamento.

Um leve som de "clique" é ouvido na inicialização ou no desligamento.

Devido a mudanças de temperatura, o painel e outras partes incharão, causando o som do atrito. → Isso é normal, não é uma falha.

A unidade interna produz um som anormal.

- O som do relé do ventilador ou compressor é ligado ou desligado. - Quando o degelo é iniciado ou para de funcionar, ele gera som. - Isso ocorre porque os fluxos de refrigerante invertem a direção. Eles não são avarias. - A acumulação excessiva de poeira no filtro de ar da unidad interna pode resultar em flutuação do som. o Limpe os filtros de ar a tempo. - Muito ruido do ar quando "Vento forte" está ativado. o Isso é normal, se estiver desconfortável, desative a função "Vento forte".

Há gotas de água sobre a superficie da unidade interna.

- Quando a umidade ambiente é alta, gotas de água são acumuladas ao redor da salda de ar ou do painel, etc. → Este é um fenômeno físico normal. - O funcionamento prolongado do resfriamento em espaço aberto produz gotas de água. - Fecha as portas e janelas. - Um ângulo de abertura muito pequeno das lâminas da persiana também pode resultar em gotas de água na entrada de ar. → Aumento o ângulo das lâminas da persiana.

Durante a operação de resfriamento, a tomada da unidade interna às vezes soprará névoa.

- Quando a temperatura e a umidade internas são altas, às vezes acontece. - → Isso ocorre porque o ar interno é resfriado rapidamente. Depois de algum tempo, a temperatura e a umidade internas serão reduzidas e a névoa desaparecerá.

Interrompa imediatamente todas as operações e corte a fonte de alimentação, entre em contato com o centro de serviço localmente nas seguintes situações.

▲ Ouça qualquer som áspero ou cheire qualquer odor horrível durante a corrida.
▲ Ocorre aquecimento anormal do cabo de alimentação e do plugue.
▲ A unidade ou o controle remoto tem alguma impureza ou água
▲ O interruptor pneumático ou o interruptor de proteção contra vazamentos geralmente são desconectados.

Avisos para instalação

Avisos Importantes

■ Antes da instalação, entre em contato com o centro de manutenção autorizado local; se a unidade não for instalada pelo centro de manutenção autorizado, o mau funcionamento pode não ser solucionado devido a um contato inadequado.
■ O ar condicionado deve ser instalado por profissionais de acordo com as regras nacionais de fiação e este manual.
■ O teste de vazamento de refrigerante deve ser realizado após a instalação.
■ Para mover e instalar o ar condicionado em outro local, entre em contato com o centro de atendimento especial local.

Desembalagem da Inspeção

■ Abra a caixa e verifique o ar condicionado em uma área com boa ventilação (abra a porta e a janela) e sem fonte de ignição. Nota: Os operadores são obrigados a usar dispositivos antiestáticos.
■ É necessário verificar pelo profissional se há vazamento de refrigerante antes de abrir a caixa da máquina externa; pare de instalar o ar condicionado se houver vazamento.
■ O equipamento de prevenção de incêndio e as precauções antiestáticas devem ser bem preparadas antes da verificação. Em seguida, verifique a tubulação de refrigerante para verificar se há traços de colisão e se as perspectivas são boas.

Princípios de segurança para a instalação do ar condicionado

■ O dispositivo de prevenção de incêndio deve ser preparado antes da instalação.
■ Mantenha o local de instalação ventilado (abra a porta e a janela)
- Não é permitido que haja fonte de ignição, fumo e chamadas na área onde o refrigerante R32 está localizado.
■ São necessárias precauções antiestáticas para a instalação do ar condicionado, G. use roupas e luvas de algodão puro.
■ Mantenha o detector de vazamento em funcionamento durante a instalação.
■ Se ocorrer um vazamento de refrigerante R32 durante a instalação, você deverá detectar imediatamente a concentração no ambiente interno até atingir um nível seguro. Se o vazamento de refrigerante afetar o desempenho do ar condicionado, pare imediatamente a operação e o ar condicionado deve ser aspirado primeiro e retornar à estação de manutenção para processamento.
■ Mantenha o aparelho elétrico, a chave liga / desliga, o plugue, a tomada, a fonte de calor de alta temperatura e a alta estática afastados da área sob as laterais da unidade interna.
- O ar condicionado deve ser instalado em um local acessível para instalação e manutenção, sem obstáculos que possam bloquear as entradas ou saldas de ar de unidades internas / externas e deve manter-se afastado de fontes de calor, condições inflamáveis ou explosivas.

Avisos para instalação

■ Ao instalar ou reparar o ar condicionado e a linha de conexão não for longa o suficiente, toda a linha de conexão deve ser substituída pela linha de conexão da especificação original; extensão não é permitida.
■ Use um novo tubo de conexão, a menos que volte a queima-lo.

Requisitos para a posição de instalação

• Evite locais de vazamento de gás inflamável ou explosivo ou onde haja gases fortemente agressivos.
• Evite locais sujeitos a fortes campos elétricos / magnéticos artificiais.
• Evite locais sujeitos a ruído e ressonância.
• Evite condições naturais severas (por exemplo, queima de luz intensa, vento forte de areia, luz solar direta ou fontes de calor de alta temperatura).
• Evite lugares ao alcance das crianças.
• Encurte a conexão entre as unidades interna e externa.
• Seleccione onde é fácil executar serviços e reparos e onde a ventilação é boa.
• A unidade externa não deve ser instalada de maneira que possa ocupar um corredor, escada, saída, escada de incêndio, passarela ou qualquer outra área pública.
• A unidade externa deve ser instalada o mais longe possível das portas e janelas dos vizinhos, bem como das plantas verdes.

Inspeção do ambiente de instalação

Requisitos da estrutura de montagem

• O rack de montagem deve atender aos padrões nacionais ou industriais relevantes em termos de resistência às áreas de soldagem e conexão à prova de ferrugem.
• O rack de montagem e sua superfície de transporte de carga devem suportar 4 vezes ou mais o peso da unidade, ou 200 kg, o que for mais pesado.

CERTIFICACION CE
