MANUAL DE UTILIZADOR ORS-102-DG Orima

E: [e-mail]

Serviço Pós Venda:

Tel.: [phone]

E: [e-mail]

PT Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar o aparelho.
UK Thank you for purchasing this ORIMA product. Please read this manual carefully before using the appliance.
FR Merci d'avoir acheté ce produit ORIMA. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil.
ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

Manual de Instruções

Congelador Horizontal

ORS 102 DG

ORS 146 DG

ORS 252 DG

Indice
1. Informações de Segurança	Pag. 1~9
2. Descrição do Aparelho	Pag. 10
3. Instalação	Pag. 11
4. Modo de Utilização	Pag. 12~19

No interesse da sua segurança e para garantir uma utilização correta, antes de instalar e utilizar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e avisos. Para evitar erros e acidentes desnecessários, é importante garantir que todas as pessoas que utilizam o aparelho estejam totalmente familiarizadas com o seu funcionamento e recursos de segurança. Guarde estas instruções e certifique-se de que acompanham o aparelho em caso de deslocação ou venda, para que todos os que o utilizarem ao longo da sua vida estejam devidamente informados sobre a utilização e segurança do aparelho.

Para a segurança da sua vida e da propriedade, mantenha as precauções das instruções do usuário, pois o fabricante não se responsabiliza por danos causados por omissão.

Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser usado por crianças a partir de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso tenham recebido supervisão ou instruções sobre o uso do aparelho de forma segura e compreendam os perigos envolvidos.

- As crianças dos 3 aos 8 anos podem colocar e retirar alimentos do aparelho.

- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

- A limpeza e a manutenção pelo usuário não devem ser feitas por crianças, a não ser que tenham 8 anos ou mais e sejam supervisionadas.

- Mantenha todas as embalagens longe do alcance das crianças. Existe risco de asfixia.

⚠️ Informações de Segurança

CE

- Se se for desfazer do aparelho, retire a ficha da tomada, corte o cabo de alimentação (o mais próximo possível do aparelho) e remova a porta para evitar que crianças ao brincar sofram choques elétricos ou se fechem no seu interior.

- Se este aparelho possuir vedações magnéticas de porta, certifique-se de inutilizar essa mola antes de descartar o aparelho antigo. Isso impedirá que se torne uma armadilha mortal para uma criança.

Segurança geral

! AVISO! Mantenha as aberturas de ventilação, na caixa do aparelho ou na estrutura embutida, livre de obstruções.

AVISO! Não use dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, além dos recomendados pelo fabricante.

! AVISO! Não danifique o sistema de refrigeração

AVISO! Não use outros aparelhos elétricos (como máquinas de gelados) dentro de aparelhos de refrigeração, a menos que sejam aprovados para esse fim pelo fabricante.

! AVISO! Não toque na lâmpada se el a estiver acesa por um longo período de tempo porque pode estar muito quente. 1)

Informações de Segurança

CE

AVISO! Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não esteja preso ou danificado.

! AVISO! Não localize várias tomadas portáteis (tomadas ou fornecedores de energia portáteis) na parte traseira do aparelho.

Não armazene substâncias explosivas, como latas de aerossol com um propelente inflamável, neste aparelho. O refrigerante isobutano (R-600A) está contido no circuito refrigerante do aparelho, um gás natural com elevado grau de compatibilidade ambiental, mas que é inflamável.

Durante o transporte e instalação do aparelho, certifique-se de que nenhum dos componentes do circuito refrigerante fica danificado.

Evite chamas abertas e fontes de ignição.

Ventile completamente a sala em que o aparelho está situado.

É perigoso alterar as especificações ou modificar este produto de qualquer forma. Qualquer dano no cabo pode causar curto-circuito, incêndio e / ou choque elétrico.

Este aparelho deve ser usado em aplicações domésticas e semelhantes, como

• áreas de cozinha do pessoal em lojas, escritórios e outros ambientes de trabalho
• Quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial
  • ambientes tipo cama e café da manhã
• catering e situações similares que não sejam de venda ao retalho.

⚠️ Informações de Segurança

⚠ AVISO! Quaisquer componentes elétricos (ficha, cabo de alimentação, compressor, etc.) devem ser substituídos por um agente de serviço certificado ou pessoal de serviço qualificado.

⚠ AVISO! A lâmpada fornecida com este aparelho é uma "lâmpada de uso especial", utilizável apenas com o aparelho fornecido. Esta "lâmpada de uso especial" não pode ser usada para iluminação doméstica. * '

- O cabo de alimentação não deve ser alongado. Certifique-se de que o cabo de alimentação não esteja danificado ou seja danificado pela parte traseira do aparelho. Um cabo de alimentação danificado pode superaquecer e causar um incêndio. Certifique-se de que consegue ligar o cabo de alimentação do aparelho.

- Não puxe o cabo de alimentação. - Se a tomada do cabo de alimentação estiver solto, não insira o cabo. Existe o risco de choque elétrico ou incêndio.

Não deve utilizar o aparelho sem a lâmpada.

- Este aparelho é pesado. Deve-se ter cuidado ao movê-lo. Não remova nem toque nos itens do compartimento do congelador com as mãos húmidas / molhadas, pois isso pode causar abrasões na pele ou queimaduras de congelamento.

Evite a exposição prolongada do aparelho à luz solar direta.

Modo de Utilização

Não coloque alimentos quentes nas partes de plástico do aparelho.

Não coloque produtos alimentares diretamente contra a parede traseira.

Os alimentos congelados não devem ser recongelados depois de descongelados. * '

- Armazene alimentos congelados pré-embalados de acordo com as instruções do fabricante de alimentos congelados.

As recomendações de armazenamento do fabricante do aparelho devem ser estritamente observadas.Consulte as instruções relevantes.

Não coloque refrigerantes gaseificados no congelador, pois isso cria pressão no recipiente, o que pode fazer com que ele exploda, resultando em danos ao aparelho.

Gelados de gelo podem causar queimaduras de gelo se consumidos diretamente do aparelho.

Para evitar a contaminação dos alimentos, por favor, respeite as instruções

Abrir a porta por longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

- Limpe regularmente as superfícies que podem entrar em contato com alimentos e sistemas de drenagem acessíveis.

Limpe os tanques de água se eles não tiverem sido

• usados por 48 h, lave o sistema de água ligado a uma fonte de água se a água não tiver sido retirada por 5 dias.

Guarde a carne e o peixe crus em recipientes adequados no aparelho, de modo que não entrem em contato ou pingem em outros alimentos.

- Os compartimentos para alimentos congelados de duas estrelas (se apresentados no aparelho) são adequados para armazenar alimentos pré-congelados, armazenar ou fazer gelados ou cubos de gelo.

Informações de Segurança

• Os compartimentos de uma, duas e três estrelas (se presentes no aparelho) não são adequados para congelar alimentos frescos.
• Se o aparelho ficar vazio por longos períodos, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o desenvolvimento de grumos dentro do aparelho.

Limpeza e Manutenã

• Antes da manutenção, desligue o aparelho e desligue a ficha da tomada.
• Não limpe o aparelho com objetos de metal.

Não use objetos pontiagudos para remover o gelo do aparelho. Use um raspador de plástico.

Examine regularmente o ralo do aparelho para água descongelada. Se necessário, limpe o ralo. Se o dreno estiver bloqueado, a água acumula-se na parte inferior do aparelho.

Instalação

Importante! Para a ligação elétrica, siga cuidadosamente as instruções fornecidas nos parágrafos específicos.

Desembale o aparelho e verifique se há o aparelho se estiver danificado. Informe poss imediatamente no local onde comprou o seu Orima. Nesse caso, guarde a emb

Informações de Segurança

É aconselhável aguardar pelo menos quatro horas antes de ligar o aparelho para permitir que o óleo volte para o compressor.

Deve haver uma circulação de ar adequada ao redor do aparelho; a falta disso leva ao superaquecimento. Para obter ventilação suficiente, siga as instruções relevantes para a instalação.

Sempre que possível, os espaçadores do produto devem estar encostados a uma parede para evitar tocar ou prender as partes quentes (compressor, condensador) para evitar possíveis queimaduras.

O aparelho não deve ser colocado perto de radiadores ou fogões.

Certifique-se de que a ficha de rede está acessível após a instalação do aparelho.

Serviço Pós-Venda

Qualquer trabalho elétrico necessário para fazer a manutenção do aparelho deve ser executado por um eletricista qualificado ou pessoa competente.

Este produto deve ser reparado por um centro de serviço autorizado e somente peças sobressalentes genuínas devem ser usadas.

Economia de Energia

Não coloque comida quente no aparelho

Não empacote os alimentos juntos, pois isso impede o ar de circular

Certifique-se de que os alimentos não toquem na parte de trás do (s) compartimento (s)

Informações de Segurança

Se a eletricidade acabar, não abra a (s) porta (s) de forma a manter o frio o máximo tempo possível.

Não abra a (s) porta (s) com frequência

Não mantenha a (s) porta (s) aberta (s) por muito tempo

Não ajuste o termostato para temperaturas frias superiores

Alguns acessórios, como gavetas, podem ser removidos para obter maior volume de armazenamento e menor consumo de energia.

Proteã Ambiental

Este aparelho não contém gases que possam danificar a camada de ozónio, seja no circuito refrigerante, seja nos materiais de isolamento. O eletrodoméstico não deve ser descartado junto com o lixo urbano. A espuma de isolamento contém gases inflamáveis: o aparelho deve ser eliminado de acordo com os regulamentos do para este tipo de aparelhos, obtidos junto das autoridades locais. Evite danificar a unidade de resfriamento, especialmente o condensador de calor.

Os materiais usados neste aparelho marcados com o símbolo ⚙são recicláveis.

O símbolo no produto ou na sua embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser levado ao ponto de coleta apropriado para a reciclagem de equipamentos elétricos e eletrônicos.

Ao garantir que este produto é descartado corretamente, está a ajudar a prevenir potenciais consequências negativas para o meio ambiente e a saúde humana, que poderiam ser causados pelo manuseio inadequado dos resíduos deste produto.

Informações de Segurança

Para obter informações mais detalhadas sobre a reciclagem deste produto, entre em contato com o governo local, o serviço de tratamento de lixo doméstico ou a loja onde você adquiriu o seu congelador Orima.

Materiais de embalagem

Os materiais com o símbolo são recicláveis.

Descarte a embalagem em recipientes de coleta adequados para reciclá-la.

Eliminação do aparelho

1. Desligue a ficha de rede da tomada.

2. Corte o cabo de alimentação e descarte-o.

AVISO! Durante o uso, manutenção e descarte do aparelho, preste atenção ao símbolo semelhante ao do lado esquerdo, que está localizado no traseira do aparelho (painel traseiro ou compressor) e na cor amarela ou laranja.

É o símbolo de alerta de risco de incêndio. Existem materiais inflamáveis nos tubos de refrigerante e no compressor.

Fique longe de fontes de calor durante o uso, serviço e descarte.

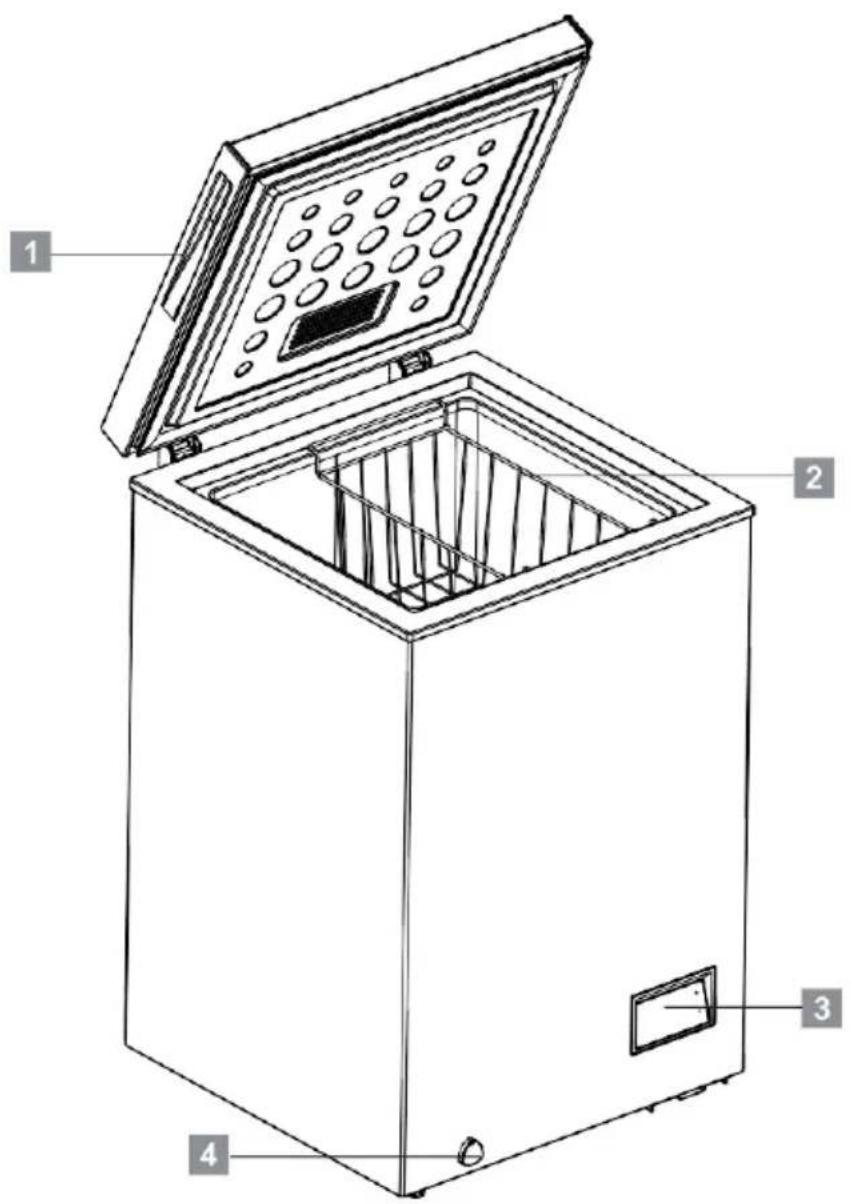

1 Cesto 2 Botão Termostato 3 Orifício Drenagem 4 Pega embutida

Nota: A figura acima é meramente ilustrativa.

Requisito de Espaço

Espaço

Recomendado

Laterais .. 10cm

Traseira .. 10cm

Topo ..... 70cm

Instale o seu congelador Orima num local onde a temperatura ambiente

corresponda à classe climática indicada na placa de identificação do aparelho:

Classe Climática	Temperatura Ambiente
SN	+10°C até 32°C
N	+16°C até 32°C
ST	+16°C até 38°C
T	+16°C até 43°C

Localização

O aparelho deve ser instalado longe de fontes de calor, como radiadores, caldeiras, luz solar direta etc. Certifique-se de que o ar pode circular livremente em torno da parte de trás do aparelho. Para garantir o melhor desempenho. se o aparelho estiver posicionado abaixo de um móvel suspenso na parede. a distância mínima entre a parte superior do gabinete e o móvel de parede deve ser de pelo menos 100 mm. Idealmente, no entanto, o aparelho não deve ser posicionado abaixo de unidades de parede salientes. O nivelamento preciso é garantido por um ou mais pés ajustáveis na base do gabinete.

Aviso! Deve ser possível desligar o aparelho da rede elétrica, pelo que a ficha deve estar facilmente acessível após a instalação.

Ligação Elétrica

Antes de ligar o seu congelador Orima certifique-se de que a voltagem e a frequência mostradas na placa de identificação correspondem ao seu fornecimento de energia doméstico. O aparelho deve ser aterrado. A ficha do cabo de alimentação é fornecido com um contacto para esta finalidade. Se a tomada da fonte de alimentação doméstica não estiver aterrada, ligue o aparelho a um aterramento separado em conformidade com os regulamentos atuais. Deve consultar um eletricista qualificado. O fabricante declina qualquer responsabilidade se as precauções de segurança acima não forem observadas. Este aparelho está em conformidade com a E.E.C. Diretivas.

Primeira Utilização

Limpe o interior

Antes de usar o aparelho pela primeira vez, lave o interior e todos os acessórios internos com água morna e um pouco de sabão neutro para remover o cheiro típico de um produto novo e depois seque bem.

Importante! Não use detergentes ou pós abrasivos, pois podem danificar o aparelho. Problemas provocados pelo uso de abrasivos, como por exemplo o surgimento de ferrugem, não são abrangidos pela garantia legal do aparelho.

Configuração da Temperatura

A corrente está ligada

Todas as lâmpadas LED do display acendem 1 segundo quando a corrente é ligada e, em seguida, funcionam no modo de configuração original antes de desligar a corrente.

Configuração de temperatura

Pressione a tecla 'SET' para ajustar a temperatura; Pressione uma vez para acender um LED indicador da faixa de temperatura. Segue o ciclo de configuração e, após confirmar durante 5 segundos, o termostato eletrônico ajusta as configurações automaticamente.

Quando todos os indicadores LED da faixa de temperatura estiverem acesos, pressione a tecla 'SET' e o led do indicador SUPER acende e, após 5 segundos, o modo de congelamento rápido é acionado automaticamente. Pressione a tecla 'SET' novamente, o indicador SUPER LED acenderá e, em seguida, mude para o modo Refrigerador.

Recomendações da configuração do usuário

Funcionamento como refrigerador (nível 1,2)

Funcionamento como congelador (nível 3,4,5,6,7)

Desligado o modo de congelamento rápido, luz LED desligada

Indicador LED de funcionamento (cor verde):

Compressor em funcionamento, luz LED acesa;

Compressor parado, luz LED desligada;

Após cada operação ser concluída por 30 minutos, o indicador LED acenderá levemente.

Função de memória de desligar: se o freezer for ligado novamente, ele será executado automaticamente de acordo com a configuração do modo antes de desligar.

OFF 3' S: a ligação elétrica do congelador horizontal é desligada após pressionar a tecla OFF 3's por 3 segundos.

Uso diário

Congelar Alimentos Frescos

- O compartimento do congelador é adequado para congelar alimentos frescos e armazenar alimentos congelados e ultracongelados por muito tempo.

- Coloque os alimentos frescos a serem congelados no compartimento inferior.

- A quantidade máxima de alimentos que podem ser congelados em 24 horas está especificada na placa de características.

- O processo de congelamento dura 24 horas, durante este período não adicione outros alimentos a serem congelados.

Armazenamento de alimentos congelados

Ao ligar pela primeira vez o seu congelador ou após um período fora de uso, deixe o aparelho funcionar pelo menos 2 horas nas configurações mais altas antes de colocar alimentos no compartimento.

Importante! Em caso de descongelação acidental, por exemplo, a energia ficou desligada por mais tempo do que o valor indicado na tabela de características técnicas em “tempo de subida da temperatura”, os alimentos descongelados devem ser consumidos rapidamente ou cozinhados de imediato e depois re-congelados (depois de cozinhados).

Descongelação

Os alimentos ultracongelados ou congelados, antes de serem utilizados, podem ser descongelados no compartimento frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Pedaços pequenos podem até ser cozidos ainda congelados, diretamente do congelador. Neste caso, o cozimento demorará mais.

Dicas e sugestões úteis

Dicas para congelamento

Para ajudá-lo a aproveitar ao máximo o processo de congelamento, seguem algumas dicas importantes:

• a quantidade máxima de alimentos que podem ser congelados em 24 horas é mostrada na placa de identificação
• o processo de congelamento leva 24 horas. Nenhum outro alimento a ser congelado deve ser adicionado durante este período
• congele apenas alimentos de alta qualidade, frescos e bem limpos
• preparar os alimentos em pequenas porções para permitir que sejam rápida e completamente congelados e para que seja possível descongelar posteriormente apenas a quantidade necessária
• embrulhe os alimentos em folha de alumínio ou polietileno e certifique-se de que as embalagens são herméticas
• não permitir que alimentos frescos e não congelados toquem alimentos já congelados, evitando assim o aumento da temperatura destes últimos

• Alimentos magros congelam melhor e por mais tempo do que os gordurosos; o sal reduz o a qualidade do armazenamento dos alimentos por muito tempo.

• gelados de água, se consumidos imediatamente após retirados do compartimento do congelador, podem causar queimaduras na pele

• é aconselhável colocar a data de congelamento em cada embalagem individual para permitir que você controle o tempo de armazenamento.

Dicas para armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo lojista
• certificar-se de que os alimentos congelados são transferidos da loja de alimentos para o congelador no menor tempo possível
• não abra a porta com frequência nem a deixe aberta mais tempo do que o absolutamente necessário.
• Uma vez descongelados, os alimentos deterioram-se rapidamente e não podem ser re-congelados.
• Não exceda o período de armazenamento indicado pelo fabricante dos alimentos

. Posicione alimentos diferentes em compartimentos diferentes de acordo com a tabela abaixo

Congelador

* Alimentos para armazenamento a longo prazo * Carne crua, aves, peixe, vegetais congelados, batatas fritas, gelados, frutas congeladas, produtos cozinhados congelados.

Limpeza

Por questões de

higiene, o interior do aparelho, incluindo os acessórios interiores, deve ser limpo regularmente.

Cuidado!! O aparelho não pode ser ligado à corrente durante a limpeza. Perigo de choque elétrico! Antes de limpar, desligue o aparelho e retire a ficha da rede, ou desligue o disjuntor ou fusível. Nunca limpe o aparelho com um aspirador a vapor. Pode haver acúmulação de humidade nos componentes elétricos, e perigo de choque elétrico! Os vapores quentes podem causar danos às peças de plástico. O aparelho deve estar seco antes de ser colocado novamente em serviço.

Importante! Óleos etéreos e solventes orgânicos podem atacar peças de plástico, como por exemplo sumo de limão ou o sumo de casca de laranja, ácido butírico, produtos de limpeza que contenham ácido acético.

• Não permita que tais substâncias entrem em contato com as partes do aparelho.
• Não use produtos de limpeza abrasivos
• Retire os alimentos do congelador. Guarde-os em local fresco e bem coberto.
• Desligue o aparelho e retire a ficha da rede ou desligue o disjuntor do fusível.
• Limpe o aparelho e os acessórios interiores com um pano e água morna. Após a limpeza, limpe com água doce e seque.
• A acumulação de poeira no condensador aumenta o consumo de energia.

Por esta razão limpe cuidadosamente o condensador na parte de trás do aparelho uma vez por ano com uma escova macia ou um aspirador.

- Quando o aparelho estiver completamente seco, pode-o colocar novamente em serviço.

Descongelação do Congelador

O congelador, com o decorrer do tempo, fica progressivamente coberto de gelo. Isso deve ser removido regularmente.

Nunca use ferramentas de metal afiadas para raspar o gelo do evaporador, pois poderá danificá-lo.

No entanto, quando o gelo se torna muito espesso no revestimento interno, o descongelamento completo deve ser realizado da seguinte forma:

- Desligue a unidade. Remova a tampa de drenagem de dentro do congelador. O descongelamento geralmente leva algumas horas. Para descongelar mais rápido, mantenha a porta do congelador aberta.

- Para drenar, coloque uma bandeja sob o tampão de drenagem externo. Puxe o botão de drenagem.

- Gire o botão de drenagem em 180 graus. Isso permitirá que a água flua para a bandeja. Quando terminar, empurre o botão de drenagem para dentro. Volte a colocar a tampa de drenagem dentro do compartimento do congelador. Nota: Vigie o recipiente sob o dreno para evitar transbordamento.

• Limpe o interior do congelador e recoloque o cabo de alimentação na tomada elétrica.
• Redefina o controle de temperatura para a configuração desejada.

Cuidado! Antes de resolver os problemas, desligue a fonte de alimentação. Somente um eletricista qualificado ou pessoa competente deve proceder à sua reparação ou solucionar os problemas que não estejam neste manual.

Importante! Há alguns sons durante o uso que são normais (compressor, circulação de refrigerante).

Problema	Causa possível	Solução
Aparelho não funciona	A ficha principal não está ligada ou está solta	Insira a ficha na tomada
	Fusível queimou ou está com defeito	Verifique o fusível e substitua se necessário.
	Tomada está com defeito	O mau funcionamento da rede elétrica deve ser corrigido por um eletricista.
O aparelho congela muito	A temperatura definida está muito fria ou o aparelho está no N° “7”.	Gire o regulador de temperatura para uma configuração mais quente temporariamente.
A comida não está suficientemente congelada	A temperatura não está ajustada corretamente.	Consulte a seção inicial de configuração de temperatura.
	A porta ficou aberta por um longo período.	Abra a porta apenas o tempo necessário.
	Grande quantidade de alimentos quentes foi colocada no aparelho nas últimas 24 horas.	Mude a regulação de temperatura para uma configuração mais fria temporariamente.
	O aparelho está perto de uma fonte de calor.	Por favor, veja a seção de local de instalação.
Forte acumulação de gelo na junta da porta.	A vedação da porta não é hermética.	Aqueça cuidadosamente as seções com vazamento da vedação da porta com um secador de cabelo (em uma configuração fria). Ao mesmo tempo, dê forma à vedação aquecida da porta à mão, de modo que encaixe corretamente.
Ruídos incomuns	O aparelho não está nivelado.	Verifique o aparelho e nivele-o com alguns artigos.
	O aparelho está tocando a parede ou outros objetos.	Mova o aparelho ligeiramente.
	Um componente, por exemplo um cano, na parte lateral do aparelho está a tocar em outra parte do aparelho ou na parede.	Se necessário, dobre cuidadosamente o componente para fora do caminho.

Serviço de Assistência Técnica, ou com um Técnico qualificado.

Estes dados são necessários para o ajudar de forma rápida e correta.

Escreva os dados necessários aqui e consulte a placa de identificação.

Subs tuição da Lâmpada

O interruptor da lâmpada LED é controlado por gravidade, quando o ângulo de abertura da porta é maior que 30 graus, a luz liga e desliga quando é menor que 30 graus.

Nota:

Quando a lâmpada LED não funcionar quando a porta está aberta, por favor, siga as seguintes indicações:

• Em primeiro lugar, desaperte um pouco os parafusos da tampa da lâmpada.
• Em segundo lugar, desaperte um pouco os parafusos fixados nas peças eletrônicas da lâmpada.
• Em terceiro lugar, verifique se os terminais dos cabos das peças eletrônicas e os terminais das linhas de contato entre a lâmpada e a porta estão a ficar soltos. Corrija-os se não estiverem corretos. Em seguida, verifique se a luz está acesa ou não. Se a lâmpada estiver ligada, instale a tampa da lâmpada; Caso contrário, verifique se a parte eletrônica está intacta ou não. Se necessário, substitua a parte eletrônica para verificar se a lâmpada está acesa ou não. Se a lâmpada ainda não funcionar. Entre em contato com a equipa de serviço pós-venda para obter assistência.

- Etapas de instalação da lâmpada LED

Fixe os terminais dos cabos das peças eletrônicas e das linhas de contato no forro da porta; Instale a parte eletrônica do LED no forro da porta e fixe com parafusos;

Instale a tampa da lâmpada no suporte e fixe para terminar todo o processo.

Esta lista fornece todos os requisitos de concepção ecológica (de acordo com a (UE)2019/2019 Eco-design e (UE)2019/2016 Energy labelling), se o requisito for aplicável ao seu produto.

O aparelho frigorífico não se destina a ser utilizado como aparelho integrado, a menos que seja especificamente indicado como tal no seu manual de instruções.

As gavetas, cestos e prateleiras devem ser mantidas na sua posição actual, salvo indicação em contrário no presente documento.

As portas e tampas do aparelho de refrigeração devem ser removidas antes da sua eliminação no aterro, para evitar que crianças ou animais fiquem presos no seu interior.

Compartimento do frigorífico: +4°C

Compartimento do congelador: -18°C

LIVREZE RÁPIDO

A utilização desta função é recomendada quando se coloca uma quantidade muito elevada de alimentos a serem congelados no compartimento de congelação. 24 horas antes de congelar alimentos frescos, pressionar o botão Fast Freeze para activar a função. Quando activada, o indicador de Congelamento Rápido acende. Após 24 horas, colocar os alimentos a congelar na zona de congelação do compartimento de congelação. A função é automaticamente desactivada após 72 horas, ou pode ser manualmente desactivada premindo o botão de Congelamento Rápido.

FRIO RÁPIDO

Utilizando a função Fast Cool é possível aumentar a capacidade de refrigeração no compartimento frigorífico. A utilização desta função é recomendada quando se coloca uma quantidade muito elevada de alimentos no compartimento frigorífico. Prima o botão Fast Cool para activar a função. Quando activada, o indicador de arrefecimento rápido acende. A função é automaticamente desactivada após 6 horas, ou pode ser manualmente desactivada ao premir novamente o botão Fast Cool.

Como armazenar alimentos:

Para evitar o desperdício de alimentos, consulte a configuração e os tempos de armazenamento recomendados:

Compartimento de frigoríficos: Alimentos diferentes, especialmente vegetais e frutas, têm temperaturas de armazenamento diferentes. O tempo de armazenamento é de 1 a 3 dias (temp configuração: middle)

Compartimento do congelador: 1 semana (ajuste da temperatura: Min) e 1 mês (ajuste da temperatura: Max)

Para optimizar a velocidade de congelação e obter mais espaço de armazenamento, o compartimento de congelação pode ser utilizado sem as gavetas do congelador.

A quantidade de alimentos frescos que podem ser congelados num período de tempo específico é indicada na placa de classificação. Os limites de carga são determinados por cestos, abas, gavetas, prateleiras, etc. Certificar-se de que estes componentes ainda podem fechar facilmente após o carregamento.

Para evitar desperdícios alimentares, consulte a configuração recomendada e os tempos de armazenamento encontrados no manual do utilizador.

A informação do modelo pode ser recuperada utilizando o QR-Code reportado na etiqueta energética.

A etiqueta também inclui o identificador do modelo que pode ser utilizado para consultar o portal do registo em

https://eprel.ec.europa.eu

Este produto contém uma luz LED de classe de eficiência energética G (se presente).

Informação Técnica

Modelo
Volume Bruto total, L	98
O actual consumo depende de como o aparelho for utilizado e sua localidade
Classe energética com base na UE 2019/2016	E
Consumo de energia: kWh/ano	168
Classe Climática	SN,N,ST
Dimensões (A x L x P), mm	845x545x545
Nível de Ruído, db(A) re 1pw	40
Informação Eléctrica Ver na matricula do produto
Nota: O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

Modelo	ORS 146 DG
Volume Bruto total, L	142
O actual consumo depende de como o aparelho for utilizado e sua localidade
Classe energética com base na UE 2019/2016	E
Consumo de energia: kWh/ano	182
Classe Climática	SN,N,ST
Dimensões (A x L x P), mm	845x705x545
Nível de Ruído, db(A) re 1pw	40
Informação Eléctrica	Ver na matricula do produto
Nota: O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

Modelo	ORS 252 DG
Volume Bruto total, L	246
O actual consumo depende de como o aparelho for utilizado e sua localidade
Classe energética com base na UE 2019/2016	E
Consumo de energia: kWh/ano	215
Classe Climática	SN,N,ST
Dimensões (A x L x P), mm	845x954x616
Nível de Ruído, db(A) re 1pw	40
Informação Eléctrica Ver na matricula do produto
Nota: O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

orima

User Instruction

Chest Freezer

ORS 102 DG

ORS 146 DG

ORS 252 DG

	9
	11

•

•

!

!

process, other

!

!

!

•

•

•

•

•

!

CE

!

!

• •

•

• •

•

•

•

•

•

recommendations

!

Ficha de informação do produto
REGULAMENTO DELEGADO (UE) 2019/2016 DA COMISSÃO respeitante à etiquetagem energética dos aparelhos de refrigeração
Marca comercial ou nome do fornecedor: ORIMA
Endereço do fornecedor: MARIO MIRANDA ALMEIDA, SA, RUA PADRE BASILIO COSTA MORGADO 23/25, 3060-752 CORTICEIRO DE CIMA, PT
Identificador de modelo: ORS 102 DG
Tipo de aparelho de refrigeração:
Aparelho de baixo ruído: Não Tipo de construção: De instalação livre
Aparelho de armazenagem de vinhos:	Não		Outro aparelho de refrigeração:		Sim
Parâmetros gerais do produto:
Parâmetro Valor Parâmetro Valor
metros)	Altura	845	Volume total (dm3 ou l) 98
	Largura	545Dimensões totais (mil)
	Pro-fundidade	545
IEE 100 Classe de eficiência ener-			gética		E
Emissão de ruído aéreo (dB(A) re 1 pW)		40	Classe de emissão de ruído aéreo		C
Consumo anual de energia (kWh/a)		168 Classe climática:			temperada, subtropical, tropical
Temperatura ambiente mínima (°C) para a qual o aparelho de refrigeração é adequado		10	Temperatura ambiente máxima (°C) para a qual o aparelho de refrigeração é adequado		38
Regulação de inverno Não
Parâmetros dos compartimentos:
Tipo de compartimento		Parâmetros e valores dos compartimentos
		Volume do compartimento (dm3 ou l)	Regulação de temperatura recomenda-da para otimizar a conservação dos alimentos (°C)Estas regulações nãopodem contradizer as condições de conservação estabelecidas no anexo IV, quadro 3	Capacidade de con-gelação (kg/24h)	Defrosting type (auto-defrost=A, manual defrost=M)
Despensa Não - - - -
Armazenagem de vi-nhos	Não - - -
Cave Não - - - -
Alimentos frescos Não - - -
Ultrarrefrigeração Não - - -
0 estrelas ou produção de gelo	Não - - -
1 estrela Não - - -
2 estrela Não - - -
3 estrela Não - - -
4 estrela Sim 98,0 -18 6,0 M
Secção de 2 estrelas Não - - -
Compartimento de temperatura variável	- - - -
Compartimentos de quatro estrelas
Função de congelamento rápido			Sim
Parâmetros de fontes de luz:
Tipo de fonte de luz			-
Classe de eficiência energética			-
Duração mínima da garantia do fabricante: 36 meses
Informações adicionais:
Hiperligação para o sítio Web do fabricante onde se encontram as informações previstas no anexo II, ponto 4, alínea a), do Regulamento (UE) 2019/2019 da Comissão: www.orima.pt

Ficha de informação do produto
REGULAMENTO DELEGADO (UE) 2019/2016 DA COMISSÃO respeitante à etiquetagem energética dos aparelhos de refrigeração
Marca comercial ou nome do fornecedor: ORIMA
Endereço do fornecedor: MARIO MIRANDA ALMEIDA, SA, RUA PADRE BASILIO COSTA MORGADO 23/25, 3060-752 CORTICEIRO DE CIMA, PT
Identificador de modelo: ORS 146 DG
Tipo de aparelho de refrigeração:
Aparelho de baixo ruído: Não Tipo de construção: Encastrado
Aparelho de armazenagem de vinhos:		Não	Outro aparelho de refrige-ração:		Sim
Parâmetros gerais do produto:
Parâmetro Valor Parâmetro Valor
metros)	Altura	845	Volume total (dm3 ou l) 142
	Largura	705Dimensões totais (mil)
	Pro-fundidade	545
IEE 100 Classe de eficiência ener-			gética		E
Emissão de ruído aéreo (dB(A) re 1 pW)		40	Classe de emissão de ruído aéreo		C
Consumo anual de energia (kWh/a)		182 Classe climática:			temperada, subtropical, tropical
Temperatura ambiente mínima (°C) para a qual o aparelho de refrigeração é adequado		10	Temperatura ambiente máxima (°C) para a qual o aparelho de refrigeração é adequado		38
Regulação de inverno Não
Parâmetros dos compartimentos:
Tipo de compartimento		Parâmetros e valores dos compartimentos
		Volume do compar-timento (dm3 ou l)	Regulação de tempe-ratura re-comenda-da para otimizar a conserva-ção dos ali-mentos (°C)Estas regu-lações nãopodem contradizer as condições de conservação estabelecidas no anexo IV, quadro 3	Capacida-de de con-gelação (kg/24h)	Defrosting type (au-to-defrost=A, ma-nual defrost=M)
Despensa Não - - - -
Armazenagem de vi-nhos	Não - - -
Cave Não - - - -
Alimentos frescos Não - - -
Ultrarrefrigeração Não - - -
0 estrelas ou produção de gelo	Não - - -
1 estrela Não - - -
2 estrela Não - - -
3 estrela Não - - -
4 estrela Sim 142,0 -18 7,0 M
Secção de 2 estrelas Não - - -
Compartimento de temperatura variável	- - - -
Compartimentos de quatro estrelas
Função de congelamento rápido			Sim
Parâmetros de fontes de luz:
Tipo de fonte de luz			-
Classe de eficiência energética			-
Duração mínima da garantia do fabricante: 36 meses
Informações adicionais:
Hiperligação para o sítio Web do fabricante onde se encontram as informações previstas no anexo II, ponto 4, alínea a), do Regulamento (UE) 2019/2019 da Comissão: www.orima.pt

Ficha de informação do produto
REGULAMENTO DELEGADO (UE) 2019/2016 DA COMISSÃO respeitante à etiquetagem energética dos aparelhos de refrigeração
Marca comercial ou nome do fornecedor: ORIMA
Endereço do fornecedor: MARIO MIRANDA ALMEIDA, SA, RUA PADRE BASILIO COSTA MORGADO 23/25, 3060-752 CORTICEIRO DE CIMA, PT
Identificador de modelo: ORS 252 DG
Tipo de aparelho de refrigeração:
Aparelho de baixo ruído: Não Tipo de construção: De instalação livre
Aparelho de armazenagem de vinhos:	Não		Outro aparelho de refrigeração:		Sim
Parâmetros gerais do produto:
Parâmetro Valor Parâmetro Valor
metros)	Altura	845	Volume total (dm3 ou l) 246
	Largura	954Dimensões totais (mil)
	Profundidade	616
IEE 100 Classe de eficiência ener-			gética		E
Emissão de ruído aéreo (dB(A) re 1 pW)		40	Classe de emissão de ruído aéreo		C
Consumo anual de energia (kWh/a)		215 Classe climática:			temperada alargada, temperada, subtropical, tropical
Temperatura ambiente mínima (°C) para a qual o aparelho de refrigeração é adequado		10	Temperatura ambiente máxima (°C) para a qual o aparelho de refrigeração é adequado		43
Regulação de inverno Não
Parâmetros dos compartimentos:
Tipo de compartimento		Parâmetros e valores dos compartimentos
		Volume do compartimento (dm3 ou l)	Regulação de temperatura recomenda- da para otimizar a conserva- ção dos ali- mentos (°C)Estas regulações não podem contradizer as condições de conservação estabelecidas no anexo IV, quadro 3	Capacida- de con- gelação (kg/24h)	Defrosting type (au- to-defrost=A, ma- nual defrost=M)
Despensa Não - - - -
Armazenagem de vi-nhos	Não - - -
Cave Não - - - -
Alimentos frescos Não - - -
Ultrarrefrigeração Não - - -
0 estrelas ou produção de gelo	Não - - -
1 estrela Não - - -
2 estrela Não - - -
3 estrela Não - - -
4 estrela Sim 246,0 -18 14,0 M
Secção de 2 estrelas Não - - -
Compartimento de temperatura variável	- - - -
Compartimentos de quatro estrelas
Função de congelamento rápido			Sim
Parâmetros de fontes de luz:
Tipo de fonte de luz			LED
Classe de eficiência energética			G
Duração mínima da garantia do fabricante: 36 meses
Informações adicionais:
Hiperligação para o sítio Web do fabricante onde se encontram as informações previstas no anexo II, ponto 4, alínea a), do Regulamento (UE) 2019/2019 da Comissão: www.orima.pt
