MANUAL DE UTILIZADOR 9385FL Flama

Obrigado por ter escolhido este exaustor.

De modo a garantir que consegue os melhores resultados do seu novo exaustor, recomendamos que leia atentamente este manual de instruções antes da utilização. Se for tratado com cuidado, o seu exaustor deverá proporcionar-lhe anos de utilização sem problemas

Para registar a sua propriedade, preencha e devolva o cartão de garantia incluído com o aparelho.

Este manual de instruções destina-se a facultar-lhe todas as informações necessárias relativas à instalação, utilização e manutenção do aparelho.

Este tipo de exaustor é concebido para extrair os odores desagradáveis da cozinha; não se destina a extrair o vapor.

Para utilizar o aparelho corretamente e em segurança, leia atentamente este manual de instruções antes da instalação e utilização.

O exaustor foi concebido a partir de materiais de elevada qualidade e com um design simplificado. Equipado com um motor eletrónico e um ventilador centrífugo, proporciona uma extração forte com pouco ruído. Também possui filtros de gordura antiaderentes de instalação fácil.

Os produtos FLAMA foram concebidos a pensar no bem-estar e satisfação do consumidor, privilegiando os mais elevados padrões de qualidade, funcionalidade e design.

CONSELHOS DE SEGURANÇA

- Nunca permita que o aparelho seja utilizado por crianças.

- O exaustor destina-se apenas a utilização doméstica, não sendo adequado para churrascos, restaurantes ou outros fins comerciais.

- O exaustor e o respetivo filtro devem ser limpos regularmente de modo a serem mantidas boas condições de funcionamento.

- Limpe o exaustor de acordo com o manual de instruções para reduzir o risco de incêndio.

- Se utilizar um fogão a gás, não deixe chamas abertas sob o exaustor.

- Antes de ligar este aparelho, verifique se o cabo de alimentação elétrica não está danificado. Se estiver, o cabo tem de ser substituído apenas por um técnico qualificado. Contacte a assistência técnica.

- Se a divisão onde o exaustor vai ser utilizado contém um aparelho de queima de combustível, como uma caldeira de aquecimento central, as condutas devem ser do tipo vedado ou de ventosa. Se estiverem instalados outros tipos de condutas ou aparelhos, certifique-se de que existe uma ventilação adequada na divisão.

- O ar não pode ser expelido para uma conduta que seja utilizada para extrair vapores de aparelhos de combustão de gás ou outros combustíveis.

- É necessário cumprir com os regulamentos relativos à descarga de ar.

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a não ser que seja sob supervisão ou que recebam instruções de utilização do aparelho por uma pessoa responsável pela segurança das mesmas.

- As crianças devem estar sob supervisão para garantir que não brincam com o aparelho.

- Não cozinhe comidas flamejantes sob o exaustor.

- Nunca deixe frigideiras sem vigilância enquanto cozinha, pois, os óleos e gorduras demasiado quentes podem provocar um incêndio.

- Para garantir o melhor desempenho, recomendamos que ligue o exaustor 15 minutos antes de cozinhar e que o deixe a funcionar 15 minutos depois. Desta forma, garante que o ar na cozinha está a circular antes de cozinhar e que o ar é limpo quando terminar de cozinhar.

- O desempenho do exaustor depende de vários fatores. Estes incluem o tipo de extração, o volume da divisão, o

comprimento das condutas, a ventilação disponível e o estado de limpeza dos filtros.

Risco de choque elétrico

- Ligue este aparelho apenas a uma tomada devidamente ligada à terra. Em caso de dúvida, consulte um técnico devidamente qualificado.

- O incumprimento destas instruções pode provocar a morte, incêndios ou choques elétricos.

Este produto cumpre as Diretivas de Compatibilidade Eletromagnética e de Baixa Tensão.

Este manual de instruções também está disponível no formato PDF em www.flama.pt.

LIMPEZA E MANUTENÇÃO

IMPORTANTE: Antes da limpeza ou manutenção, desligue a corrente elétrica e remova a ficha da tomada.

Limpeza normal

Utilize um pano suave humedecido com água morna com sabão suave ou detergente doméstico de limpeza. Nunca utilize palha de aço, produtos químicos, materiais abrasivos, cremes de limpeza abrasivos ou escovas duras para limpar o aparelho.

Limpeza do filtro de gordura

Limpe o filtro todos os meses para ajudar a minimizar o risco de incêndio.

O filtro acumula gordura, fumo e pó, por isso o filtro afeta diretamente a eficiência do exaustor. Se não for limpo, o filtro ficará saturado com os resíduos de gordura (que são potencialmente inflamáveis). Pode ser facilmente limpo com água quente e detergente ou, em alternativa, na máquina de lavar louça. Certifique-se de que não são lavados outros utensílios em conjunto com o filtro, pois este tem de ser lavado em separado para evitar que os restos de comida se acumulem na malha. A limpeza do filtro de gordura na máquina de lavar louça pode provocar a descoloração do mesmo, mas é normal e não se trata de um defeito do material.

Substituição do filtro

Este procedimento aplica-se apenas se estiver o exaustor no modo de recirculação (não ventilado para o exterior). O filtro de carvão prende os odores de cocção e tem de ser substituído consoante a frequência de utilização do exaustor. Recomendamos que o substitua, no mínimo, a cada 6 meses.

Substituição da lâmpada

1. Desligue o aparelho e retire a ficha da tomada.
2. Remova a tampa da lâmpada ao desaparafusar os 2 parafusos.
3. Desaperte as lâmpadas.
4. Substitua por uma lâmpada do mesmo tipo e classificação.

Preparação para a instalação

Antes da instalação, desligue o aparelho e retire a ficha da tomada.

a. Se tiver uma saída para o exterior, o exaustor pode ser ligado conforme a imagem, através de uma conduta de extração com um diâmetro de 15 cm.

O exaustor deve ser colocado a uma distância mínima de 65 a 76 cm acima do fogão. É o fabricante do fogão quem determina a folga necessária que tem de ser seguida. Na ausência de quaisquer instruções facultadas, com um fogão a gás, a distância mínima entre o fogão e o exaustor tem de ser, no mínimo, de 76 cm.

65cm 75cm

Atenção! Respeite o aviso relativo ao funcionamento do aparelho quando o ar é extraído da divisão.

MÉTODO DE INSTALAÇÃO 1:

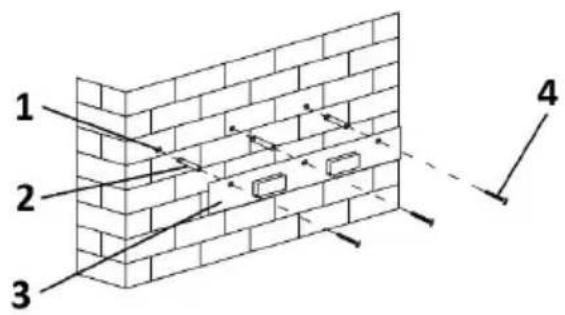

Perfure 3 orifícios (1) de 8 mm para colocar o suporte (3). Aparafuse e fixe o suporte na parede com os parafusos (4)e as buchas (2) fornecidos.

1 2 3 4

Levante o exaustor e pendure-o sobre os ganchos do suporte da parede.

Depois de pendurar o exaustor sobre o suporte, remova os filtros e marque 2 orifícios dentro do exaustor para os parafusos de segurança.

Depois da marcação, remova o exaustor, perfure dois orifícios e insira 2 buchas e, finalmente, fixe os parafusos de segurança com 2 parafusos ST4 x 3 cm.

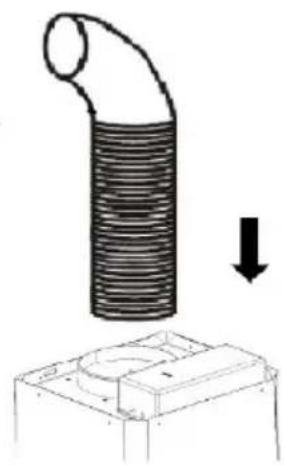

Fixe a válvula de retenção da saída de ar do exaustor. Em seguida, monte o tubo de escape na válvula de retenção, conforme ilustrado.

Utilize 2 parafusos ST4 x 8 mm para fixar e unir a chaminé inferior à superior. Antes de fixar o suporte à chaminé, decida a localização dos orifícios de fixação do suporte da chaminé inferior para fixar o suporte da chaminé inferior em passos posteriores.

Não aparafuse demasiado os parafusos, certifique-se de que a chaminé superior pode ser ajustada telescopicamente depois de ter sido montada.

Deslize a chaminé para ajustar a altura.

Quando estiver à altura que pretende, marque, perfure e fixe o suporte de chaminé (2) superior com as duas buchas (1) e os dois parafusos ST4 x 3 cm (3).

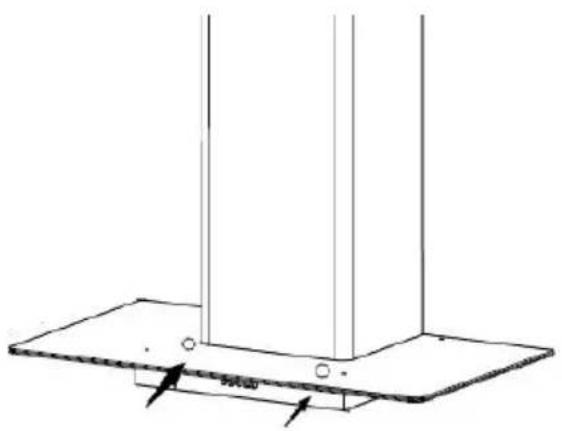

Fixe a chaminé inferior ao exaustor com 2 parafusos ST4 x 8 mm (4).

1 2 3 4

MODO DE RECIRCULAÇÃO

Se não tiver uma saída para o exterior, o tubo de escape não é obrigatório, sendo a exaustão feita pelas grelhas existentes na chaminé superior.

INSTALAÇÃO DO FILTRO DE CARVÃO

É possível utilizar um filtro de carvão ativado para prender os odores.

Para instalar o filtro de carvão, é preciso desencaixar primeiro o filtro de gordura. Prima o trinco e puxe para baixo.

Encaixe o filtro de carvão no lado do motor e rode-o para o lado direito. Repita o procedimento no outro lado.

Certifique-se de que o filtro está firmemente fixo na devida posição. Se não estiver, pode soltar-se e representar um perigo.

Quando o filtro de carvão é montado, a potência de extração pode ser ligeiramente menor.

FUNCIONAMENTO

0 ◇ ◇ ◇ ◇

Botão de paragem

Este botão desliga o aparelho.

Botão de velocidade baixa

É adequado para cocção em lume brando e que não produza muito odor.

Botão de velocidade média

A velocidade de fluxo de ar ideal para extração ao cozinhar de forma normal.

Botão de velocidade elevada

Quando é produzida uma grande quantidade de fumo ou odor, prima o botão de velocidade elevada para a extração mais eficaz.

Botão da luz

Este botão liga e desliga a luz

NOTA: se os botões de velocidade baixa, média e elevada forem premidos em simultâneo, o aparelho apenas funciona à velocidade mais elevada.

RESOLUÇÃO DE PROBLEMAS

Falha	Causa	Solução
As luzes acendem-se, mas o ventilador não funciona	As pás do ventilador estão encravadas.	Desligue o aparelho e solicite a sua reparação por um técnico qualificado.
	O motor está danificado
As luzes e o ventilador não funcionam	Fusível fundido	Substitua o fusível
	O cabo de alimentação está solto.	Ligue-o novamente à corrente.
Vibração forte do aparelho	As pás do ventilador estão danificadas.	Desligue o aparelho e solicite a sua reparação por um técnico qualificado.
	O motor do ventilador não está fixo com firmeza.
	O aparelho não está devidamente suspenso no suporte.	Retire o aparelho e verifique se o suporte está bem posicionado.
O desempenho da extração não é bom	O filtro tem de ser limpo	Limpe o filtro de gordura conforme é indicado na secção “Limpeza e manutenção”. Substitua o filtro de carvão (se estiver no modo de recirculação)

SE O APARELHO NÃO FUNCIONAR

Antes de contactar a assistência técnica:

Assegure-se que o produto está ligado à tomada e que os fusíveis estão a funcionar.

Não tome nenhuma ação que possa danificar o produto. Antes de contactar o serviço técnico, verifique que o seu exaustor está de acordo com as instruções. Se o problema persistir, contacte o fabricante ou um centro de assistência autorizado.

ANOMALIAS E REPARAÇÃO

Em caso de avaria, leve o aparelho a um Serviço de Assistência Técnica autorizado. Não tente desmontar ou reparar o aparelho, já que tal poderá acarretar perigos.

PROTEÇÃO DO AMBIENTE

Este símbolo indica a recolha separada de equipamentos elétricos e eletrónicos.

O objetivo prioritário da recolha separada destes resíduos é reduzir a quantidade a eliminar, promover a reutilização, a reciclagem e outras formas de valorização, de forma a reduzir os seus efeitos negativos sobre o ambiente.

Quando fora de uso este aparelho não deverá ser descartado junto com os restantes resíduos urbanos não

indiferenciados.

O utilizador é responsável por proceder à sua entrega gratuita nas instalações de recolha seletiva existentes para o efeito.

A retoma dos equipamentos fora de uso poderá igualmente ser efetuada pelos pontos de venda, na compra de um equipamento novo que seja equivalente e que desempenhe as mesmas funções.

Para obter informações mais detalhadas sobre os locais de recolha deverá dirigir-se à sua Câmara Municipal ou a um ponto de venda destes equipamentos.

INTRODUCCIÓN

Deslice la chimenea para ajustar la altura.

SI EL PRODUCTO NO FUNCIONA

1. Guarde cuidadosamente o comprovativo de compra (talão) deste produto. Quando se efetua a reparação nestas condições, o técnico exigirá o respetivo comprovativo de compra. Essa assistência só lhe poderá ser prestada depois de ter provado com o comprovativo de compra que o seu aparelho se encontra dentro do prazo de garantia.
2. O prazo de garantia deste aparelho é de 2 anos a partir da data de aquisição.
3. Dentro do prazo de garantia, repararemos ou substituiremos, gratuitamente todas as peças que, na utilização normal do aparelho, se tenham deteriorado em consequência de defeito comprovado de material ou de fabrico.
4. Não estão cobertas por esta garantia, lâmpadas, peças facilmente quebráveis, de vidro ou de plástico ou quaisquer outras deficiências que não prejudiquem o bom funcionamento do mesmo.
5. Não nos responsabilizamos por estragos causados pela utilização deficiente ou descuidada do aparelho, pela ligação a corrente elétrica diferente da indicada na etiqueta de características do aparelho, por deficiente instalação elétrica ou por causas atmosféricas, químicas ou eletroquímicas. Serão declinadas outras reclamações ou pedidos de indemnização relativos a objetos que não façam parte integrante do aparelho.
6. A prestação duma assistência a coberto da garantia, não prolonga o prazo da mesma. Só dentro deste prazo é que são prestadas assistências ao abrigo da garantia. o direito a esta só é reconhecido ao primeiro comprador do aparelho e não pode ser transmitido a terceiros.
7. A garantia caduca quando pessoas não autorizadas tenham tentado efetuar reparações, modificações ou substituições de peças no aparelho.
   8.Todas as despesas e riscos de transporte para a nossa fábrica ou vice-versa serão sempre por conta do comprador.

CONDIÇÕES DE GARANTIA

Para obtenção do serviço de Assistência Técnica durante o período de garantia de 24 meses após a data da compra, é necessário:

A apresentação da Fatura/comprovativo de Compra, onde conste o modelo e o número de fabrico do produto (sempre que possível).

Nota: A não apresentação dos documentos referidos, será motivo para a não prestação de serviços a coberto da garantia.

CONDICIONES DE LA GARANTÍA

Fábrica de louças e eletrodomésticos, S.A.

Zona Industrial • Ap. 2041 • 3700-727 CESAR

Portugal

T: (+ 351) 256 850 170 | F: (+ 351) 256 850 179

E-mail: [e-mail] • http://www.flama.pt
